أطقم أختام المثقاب الهيدروليكي للصخور 55010738/HLX5
أطقم أختام المثقاب الهيدروليكي للصخور 55010738/HLX5
أطقم أختام المثقاب الهيدروليكي للصخور 55010738/HLX5
أطقم أختام المثقاب الهيدروليكي للصخور 55010738/HLX5
أطقم أختام المثقاب الهيدروليكي للصخور 55010738/HLX5
أطقم أختام المثقاب الهيدروليكي للصخور 55010738/HLX5
أطقم أختام المثقاب الهيدروليكي للصخور 55010738/HLX5
أطقم أختام المثقاب الهيدروليكي للصخور 55010738/HLX5
أطقم أختام المثقاب الهيدروليكي للصخور 55010738/HLX5
أطقم أختام المثقاب الهيدروليكي للصخور 55010738/HLX5

المزايا

عنصر

المواصفات

الاسم الكامل للمعدات

ساندفيك  المثقاب الهيدروليكي للصخور HLX5

نوع المعدات

مثقاب هيدروليكي للصخور متوسط الحمولة / فئة ٢٠ كيلوواط

سيناريوهات العمل المناسبة

التعدين تحت الأرض، وحفر الأنفاق، ودعم المثاقب الجماعية مثل DD310 وغيرها

الوزن الكلي

حوالي ١١٥ كجم

الطاقة التأثيرية المُصنَّفة

٢٠ كيلوواط (٢٦٫٨ حصان)

معدل التأثير عالي التردد

٦٧ هرتز (٤٠٢٠ ضربة في الدقيقة)

الضغط القياسي المُصنَّف لزيت التشغيل

دائرة التأثير: ١٢٠–٢٢٠ بار؛

دائرة الدوران: كحد أقصى ١٧٥ بار

التخطيط الهيكلي الأساسي

هيكل توزيع صمامات مستقل مكوّن من مكبس وأكمام، ووسادة امتصاص صدمات من خمس مراحل، وتجميع أمامي قابل للغسل وفق التصميم الوحدوي، وتصميم جزء فاصل مصبوب صلب، وصيانة سهلة على متن المعدة

محول الساق القياسي

R32 / R38 / T38 / T45 (والمواصفة R38-500 مم هي الأكثر شيوعًا)

فترة الصيانة الموصى بها

1500 ساعة عمل تأثيرية

نموذج بديل مباشر

ساندفيك RDX5، أبعاد التركيب والأداء متبادلة بنسبة 100%

مواد استهلاكية وقطع غيار

دعم كامل لمخطط تفكيك قطع الغيار (مجموعات الأختام، المكبس التأثيري، الأكمام التوجيهية، المحاور الدوارة، إلخ.)

HLX5  H هيدروليكي  ختم د ريل  الكิต  مكونات

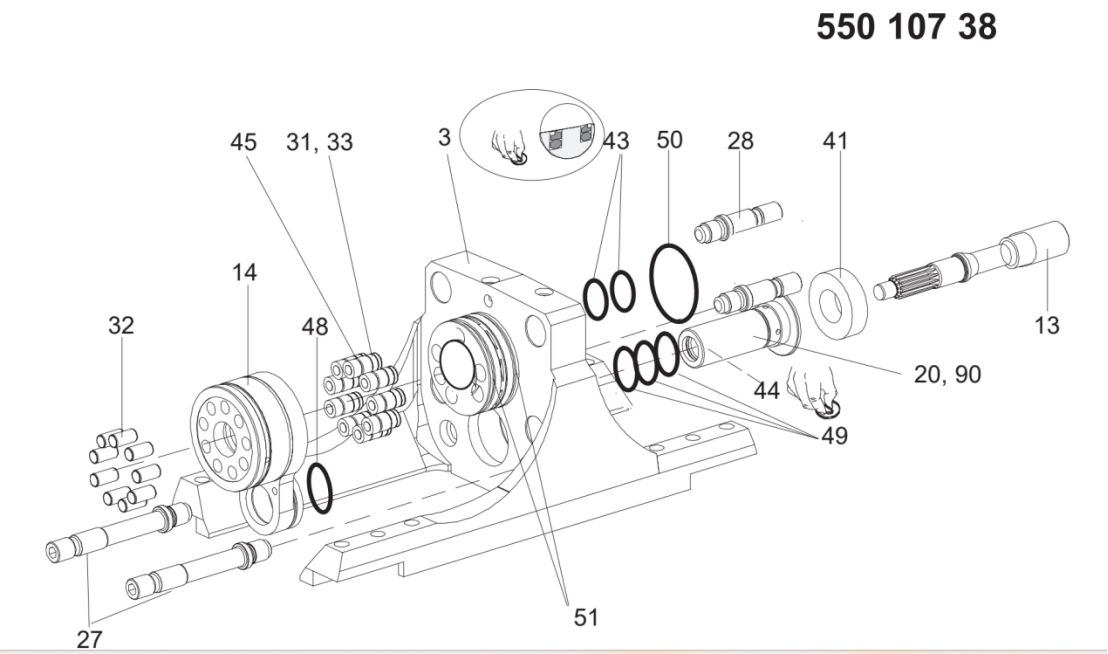

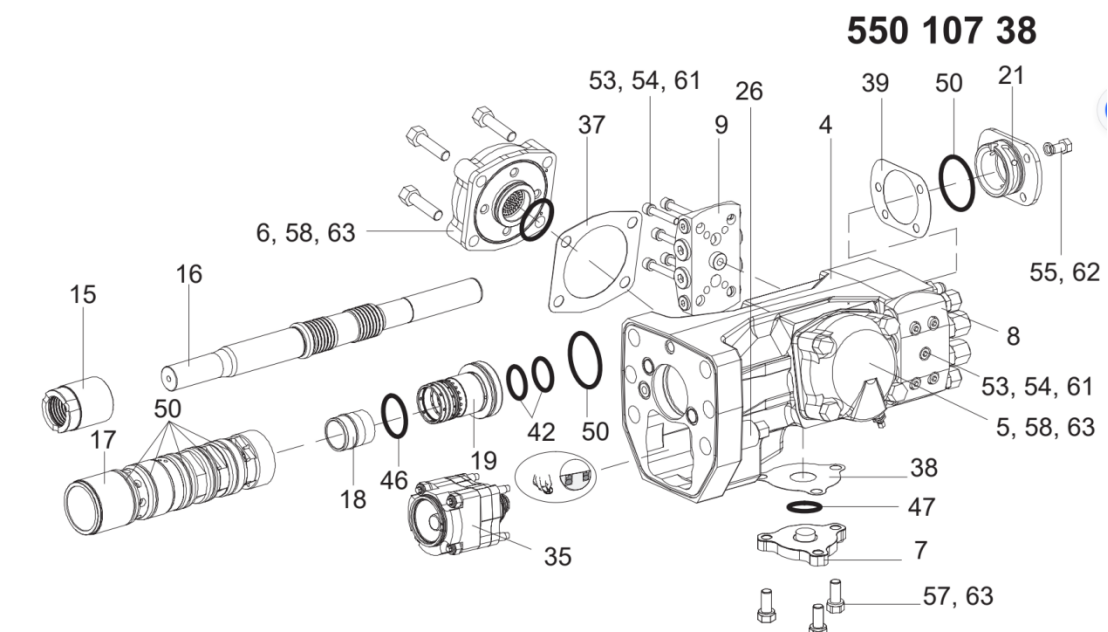

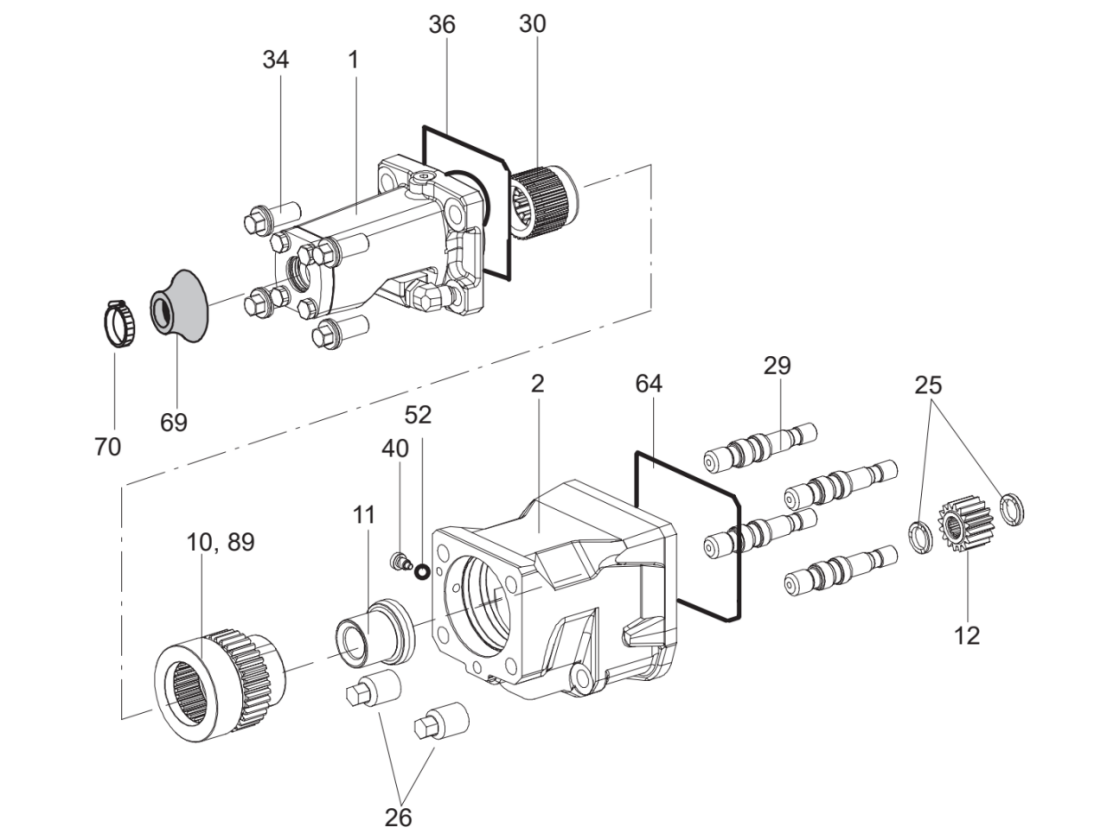

المخطط التخطيطي







ملاحظات إضافية

تم تصميم هذه المجموعة خصيصًا لـ HLX5 مثقاب صخري. تحتوي المجموعة على ما مجموعه ٣٠ إكسسوارًا، مع التفصيل التفصيلي التالي:

REF

الجزء رقم

الاسم

التصنيف القياسي

الكمية

1

15274948

مجموعة جهاز الغسل

قائمة الأجزاء المنفصلة

1

2

55003460

علبة التروس

قائمة الأجزاء المنفصلة

1

10

15273378

مجموعة البطانة الدوارة

يشمل الجزء ٨٩

1

11

15274008

دريل سلييف

-

1

12

15419408

المعدات

-

1

25

15079718

غسالة انزلاقية

-

2

26

15252568

مكسر رأس

-

2

29

55003402

عصا العقدة

-

4

30

15270218

الاتصال

-

1

34

55003400

المسمار

-

4

36

15274818

الحشية

-

1

40

55003603

المسمار

-

1

52

80180269

ختم ملتصق

U ١٣,٧×٢٢×١,٥ D٢=١٥,٤

1

64

55015217

حلقة O-ring

٢٤٥ × ٣، مطاط نيترايل بوتادين (NBR)

1

69

04768968

غطاء مطاطي

ساق بقطر ١ ١/٢ بوصة

1

70

28067890

مكبس الحبل

50 رسالة قصيرة 2298

1

89

15270508

غطاء الدبابة

-

1

-

55006506

مجموعة الختم

-

-

-

55006507

أدوات خاصة

-

-

3

55003475

المسافة

قائمة الأجزاء المنفصلة

1

13

15421618

محور الدوران

-

1

14

55002317

هيكل

مبيت الدبوس

1

20

15273658

مجموعة مبيت المحمل

يشمل الجزء 90

1

27

55003398

المسمار

-

2

28

15271638

دبوس

-

2

31

15251148

مكبس التثبيت

-

6

32

15070608

دبوس

-

9

33

15261588

مكبس التثبيت

-

3

41

80397839

محمل كروي

-

1

43

88794589

ختم قضيب المكبس

-

2

44

88794609

ختم المحور

-

1

45

88398049

ختم

-

9

48

80146749

حلقة O-ring

64,5×3-1، مطاط نيترايل بوتادين (NBR)

1

49

85357589

حلقة O-ring

41,2×3-1، مطاط نيترايل بوتادين (NBR)

3

50

80065809

حلقة O-ring

74,5×3-1 رسالة قصيرة 1586

1

51

80011969

حلقة O-ring

99,5X3-1، نبر

2

90

88809749

دعامة إبرية

-

1

-

55006506

مجموعة الختم

-

-

-

55006507

أدوات خاصة

-

-

4

55010527

الجسم

قائمة الأجزاء المنفصلة

1

5

55003625

مُخزِّن الضغط المنخفض

قائمة الأجزاء المنفصلة

1

6

55003627

مكثف الضغط العالي

قائمة الأجزاء المنفصلة

1

7

55008161

صفيحة

-

1

8

55003484

قطعة توصيل

قائمة الأجزاء المنفصلة

1

9

55003485

قطعة توصيل

قائمة الأجزاء المنفصلة

1

15

15269308

محمل

-

1

16

30296468

المكبس

-

1

17

55004784

أسطوانة

أسطوانة التوجيه

1

18

15257638

الموزع

-

1

19

55002318

بوشينغ

مجموعة البطانة الخلفية

1

21

55002637

تغطية

-

1

26

15252568

مكسر رأس

الخلف

6

35

55009785

مجموعة التجميع

قائمة الأجزاء المنفصلة

1

37

55004226

لوحة الحشية

مستودع تجميع

2

38

15253988

الحشية

مستودع تجميع

1

39

55004625

الحشية

للتغطية الخلفية

1

42

88794459

ختم قضيب المكبس

-

2

46

55009105

حلقة O-ring

55X2 90 شا

2

47

81873539

حلقة O-ring

32,2X3، نبر

1

50

80065809

حلقة O-ring

74,5×3-1 رسالة قصيرة 1586

7

53

80058789

برغي غطاء رأسي بفتحة سداسية داخلية

M10X45 –

8

54

44572950

برغي غطاء رأسي بفتحة سداسية داخلية

M10X60 –

2

55

80047059

صمولة

M12X30 –

4

57

80053739

صمولة

M16X35 –

-

58

80219829

صمولة

M16X70 –

-

61

85128209

غسالة القفل

م10

-

62

85106809

غسالة القفل

م12

-

63

85068749

غسالة القفل

M16

-

-

55006506

مجموعة الختم

-

-

-

55006507

أدوات خاصة

-

-



جميع الملحقات شاملة تمامًا لدعم عملية إصلاح واستبدال نظام الإغلاق لهذا المعدّة بشكل متكامل في خطوة واحدة.
