أطقم أختام المثقاب الهيدروليكي للصخور 86784436/HC28، الصين — مصنّعون وأمناء توريد ومصنع لأطقم أختام المثقاب الهيدروليكي للصخور 86784436/HC28، شركة نانجينغ هوفو لتكنولوجيا الآلات المحدودة

المزايا

عنصر	المواصفات
الاسم الكامل للمعدات	مثقب صخور هيدروليكي بالكامل من شركة مونتابيرت طراز HC28
نوع المعدات	مثقب صخور هيدروليكي ضارب
سيناريوهات العمل المناسبة	تثبيت الصخور وحفرها وتفجيرها في المناجم تحت الأرض؛ تثبيت المنحدرات في المحاجر المفتوحة، ودعم حفر الأساسات، وحفر الأنفاق، والهندسة الجيوتقنية البلدية، وأعمال أساسات محطات الطاقة الكهرومائية
الوزن الكلي	١٠٣–١٠٤ كجم
الطول الكلي (بدون جذع التثبيت)	785ملم
الطاقة الاسمية للتأثير	٦–٩,٨ كيلوواط
معدل تأثير عالي التردد	٤٧–٥٥ هرتز (ما يعادل تقريباً ٣٢٠٠ ضربة في الدقيقة)
الضغط القياسي الأقصى لزيت التشغيل	160 بار
س المدى القياسي لقطر الحفر	٣٢–٦٤ مم
التكوين الهيكلي الأساسي	هيكل متكامل عالي القوة من قطعة واحدة بدون قضبان ربط؛ آلية دوران خطية محمية ببراءة اختراع + تجميعة دليل أمامي من الفولاذ المقاوم للصدأ؛ هيكل عمود قابل للتغيير السريع وقائم على التصميم الوحداتي؛ تصميم ثنائي الدائرة الهيدروليكي الكامل المستقل للضرب والدوران، وهيكل مدمج ومعدل منخفض لحدوث الأعطال، وسهل التفكيك والصيانة
أ قضيب الحفر القابل للتطبيق	R25F، R28F، R32F، R32M، T35M، R38M، T38M؛ متوافق مع قضبان الحفر القياسية ذات الخيوط والمثاقب الفولاذية المتكاملة
قابلية التكيّف مع صلادة الصخور	مناسب لطبقات الصخور متوسطة الصلادة إلى الصلبة؛ معامل مقاومة الصخور حسب بروتودياكونوف f = 8~16؛ أداء مستقر في ظروف الجرانيت والحجر الجيري والرملية والصخور الصلبة متوسطة التآكل
معدات الحفر المتوافقة	أجهزة تثبيت صغيرة، آلات تنقيب أنفاق خفيفة الوزن، أجهزة حفر هندسية صغيرة، أجهزة دعم الأنفاق، أجهزة حفر هيدروليكية محمولة، أجهزة تنقيب أنفاق تعدين صغيرة

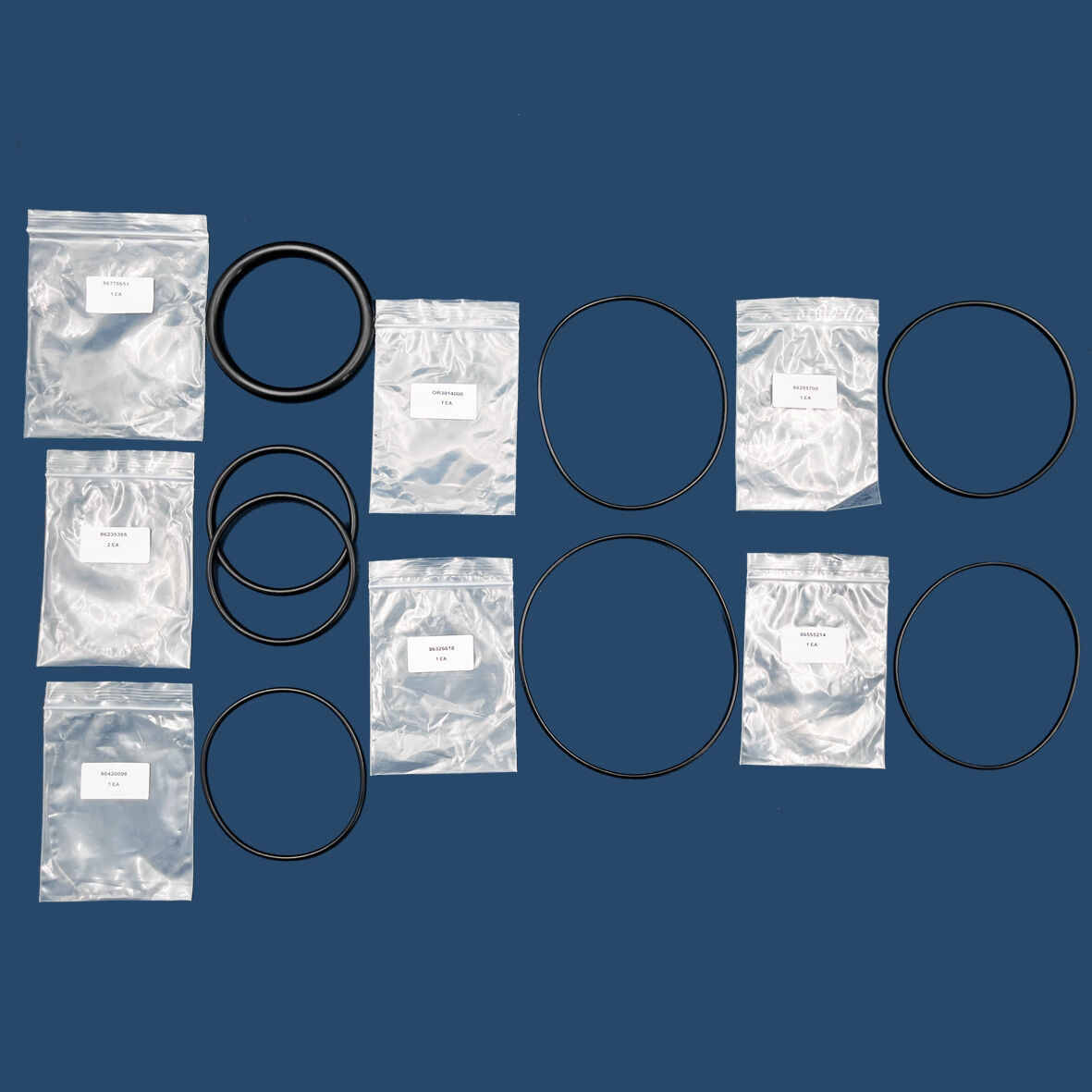

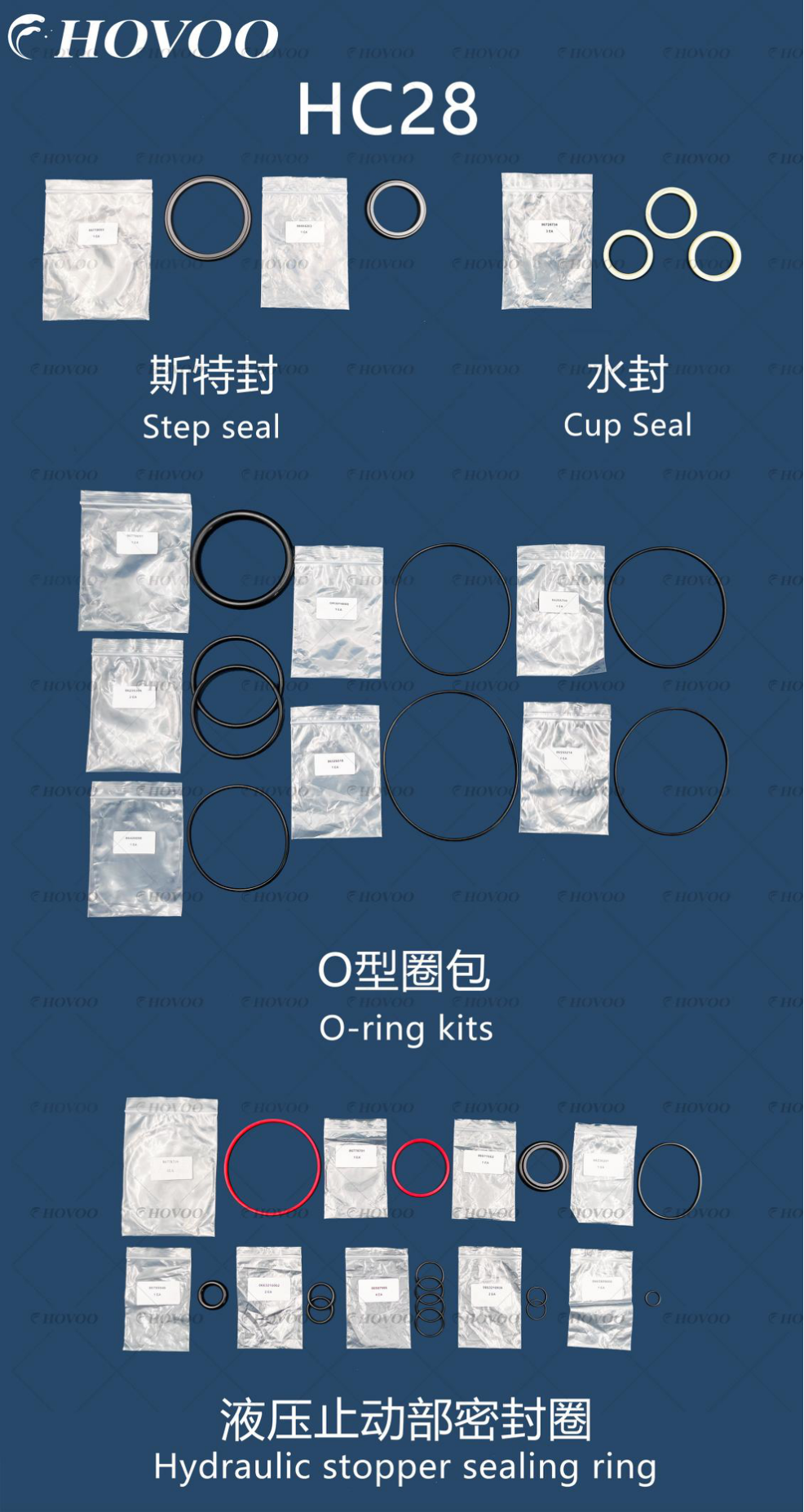

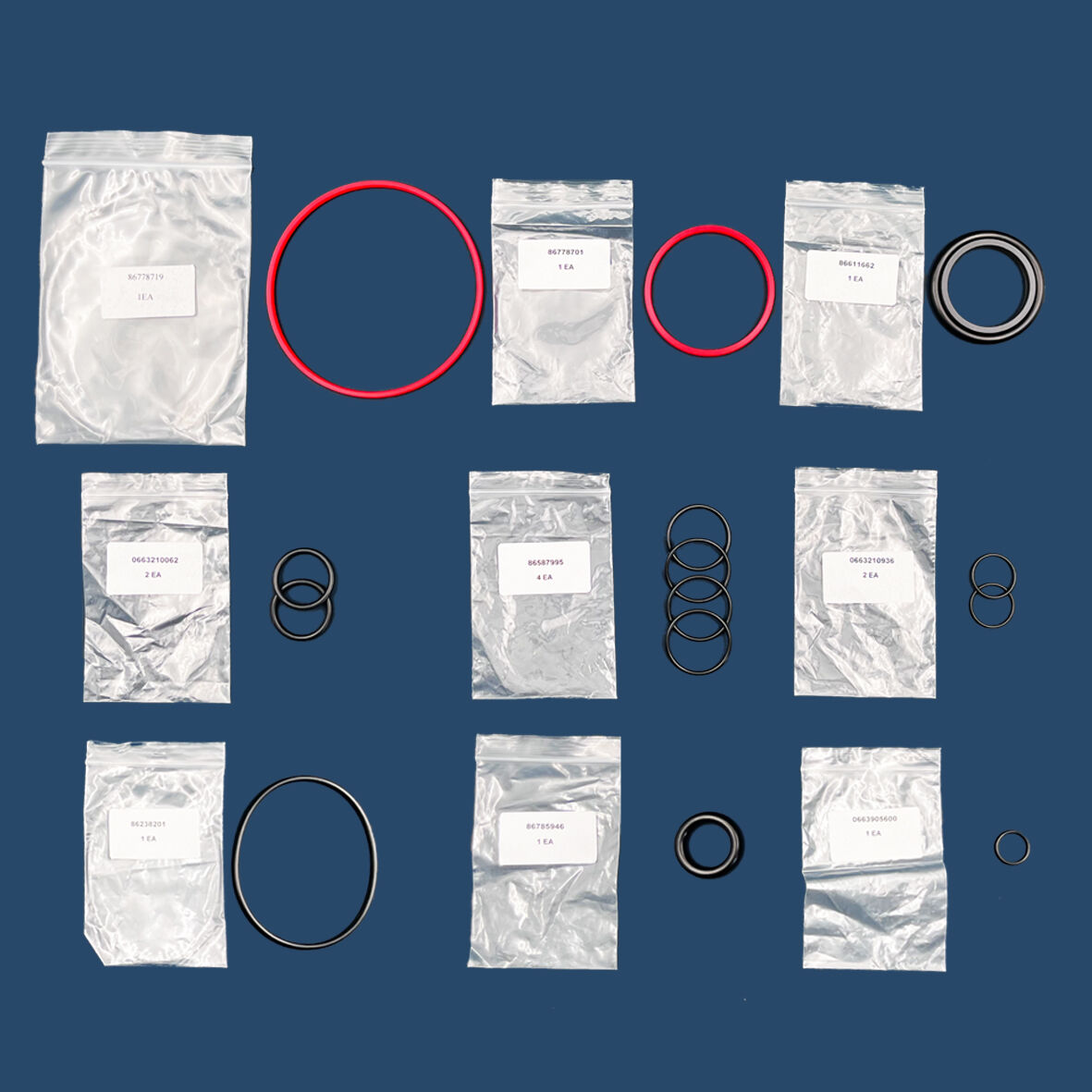

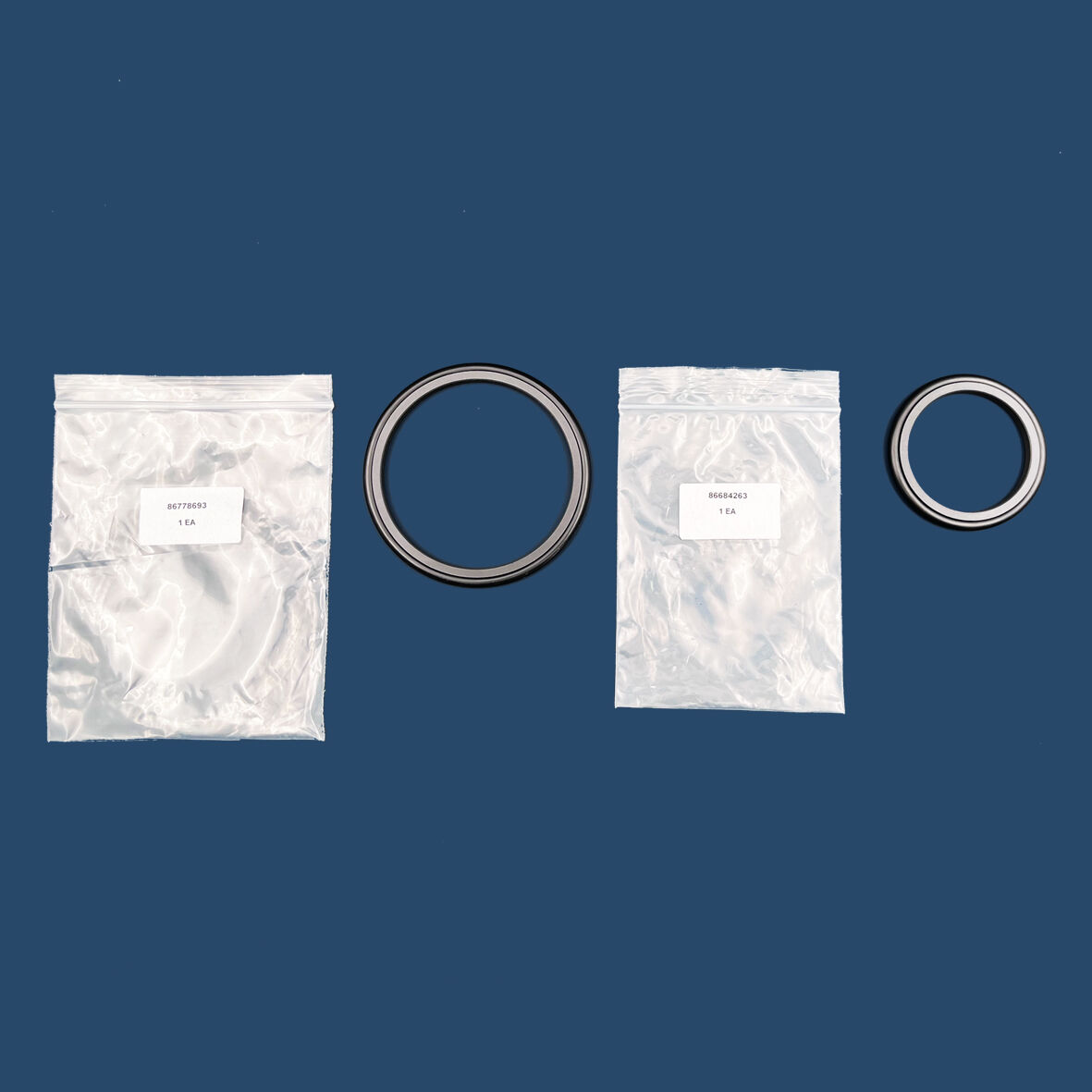

HC28 H هيدروليكي ختم د ريل الكิต مكونات

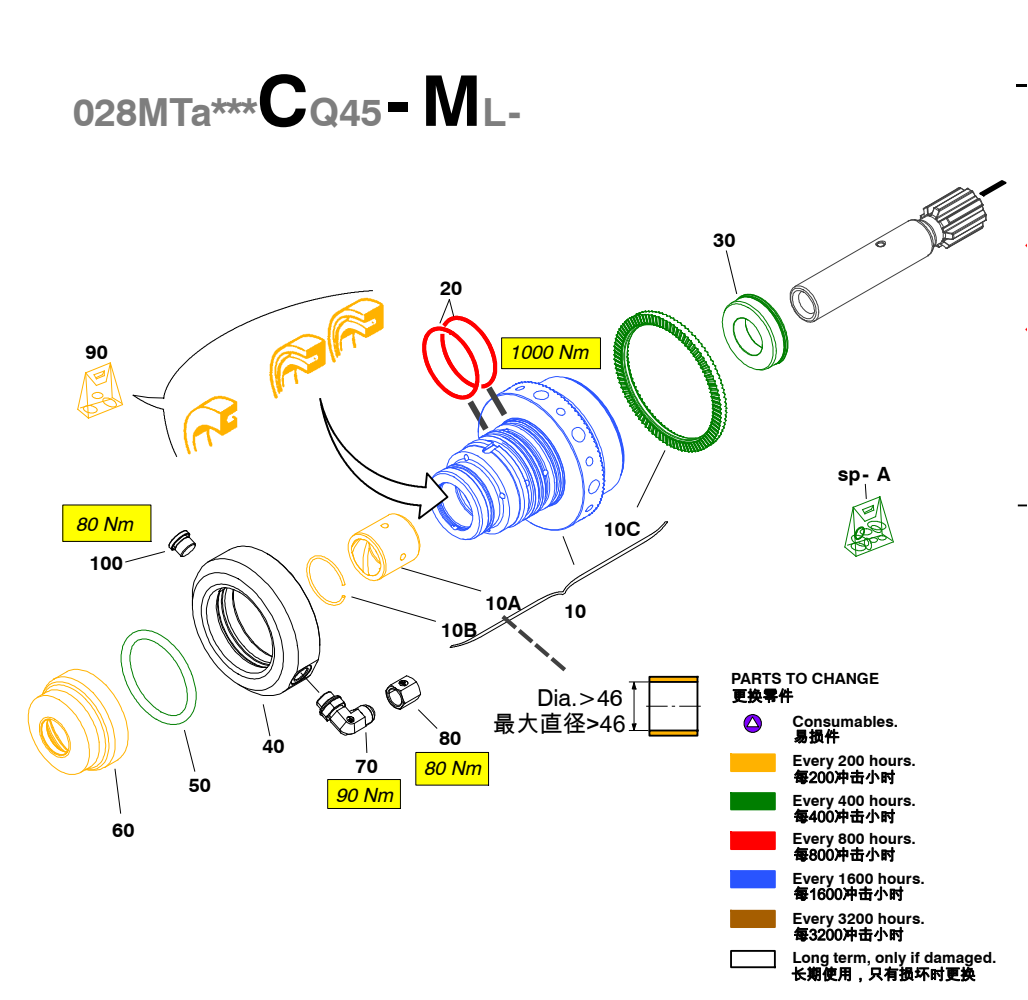

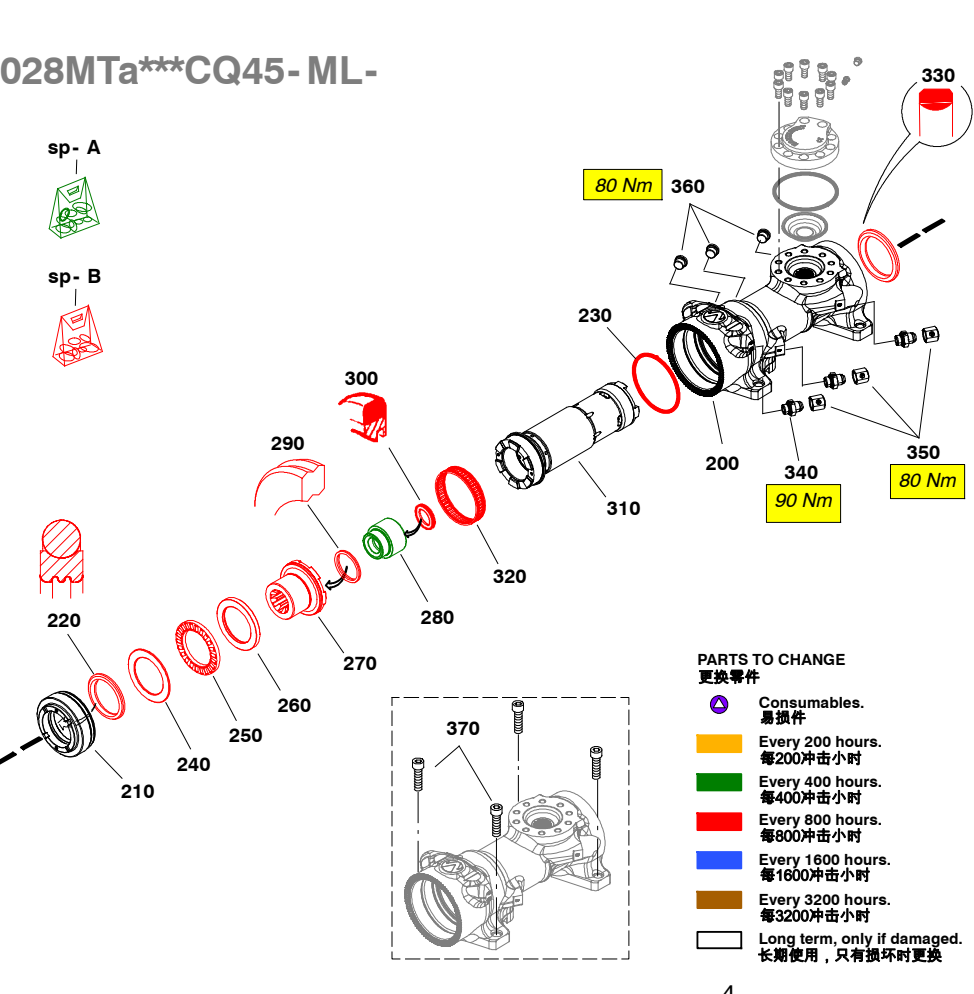

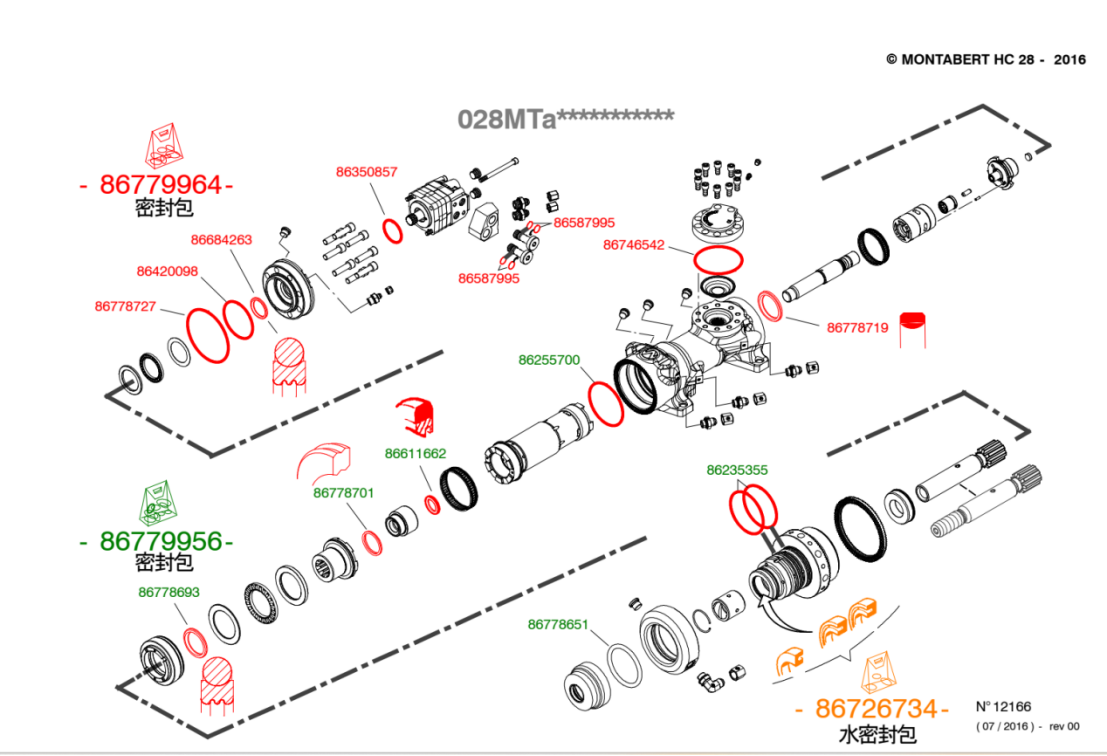

المخطط التخطيطي

ملاحظات إضافية

تحتوي هذه الحزمة الكاملة لقطع الغيار الصيانية على عناصر مُتناسِقة تمامًا مع جهاز مونتابيرت HC 28مثقاب صخري. ويشمل جميع أجزاء التآكل الأساسية والمكونات الهيكلية المطلوبة للصيانة الروتينية والتفكيك الكامل للمعدات.

الفهرس	الكمية	الجزء رقم	الوصف	الاسم
10	1	86778503	فوهة غسل شاملة.	فوهة الغسل (تشمل الأجزاء الواقعة أسفلها).
10A	1	86747979	حلقة	حلقة
10B	1	86772241	حلقة التثبيت	حلقة التثبيت
10C	1	86778636	التغليف	حلقة بلاستيكية.
20	2	86235355	حلقة O-ring	حلقة O-ring
30	1	86778560	مقعد حامل التثبيت.	مقعد حامل الساق.
40	1	86778545	حلقة الغسل.	حلقة الغسل.
50	1	86778651	حلقة التثبيت	حلقة التثبيت
60	1	86778644	حماية الساق.	غطاء الغبار
70	1	86331766	محول	محول
80	1	86263233	قابس	قابس

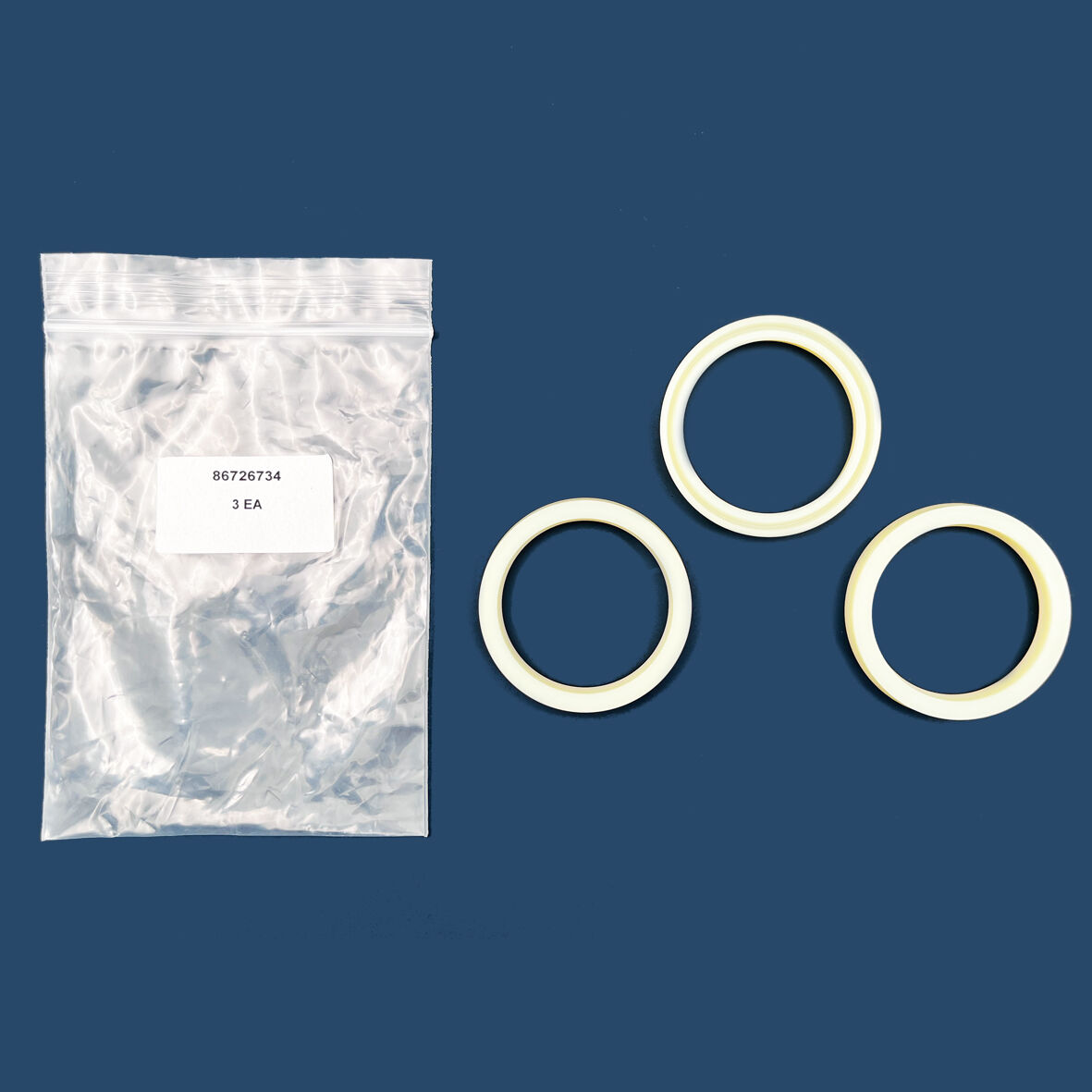

90	1	86726734	مجموعة الختم	طقم ختم المياه.
100	1	86392669	قابس	قابس
200	1	86778446	كارتر	هيكل
210	1	86778511	تغطية	تغطية
220	1	86778693	ختم	ختم
230	1	86255700	حلقة O-ring	حلقة O-ring
240	1	86778586	حلقة	حلقة
250	1	86778594	مكون المحرك.	دعامة إبرية
260	1	86778578	حلقة	حلقة
270	1	86778529	صامولة مسننة	غلاف جذع مسنن
280	1	86778537	حدّاد الجذع	حدّاد الجذع
290	1	86778701	ختم	ختم
300	1	86611662	ختم	ختم
310	1	86778453	أسطوانة	أسطوانة
320	1	86729332	مكون المحرك.	دعامة إبرية
330	1	86778719	ختم	ختم
340	3	86270618	محول	محول
350	3	86263233	قابس	قابس
360	3	86392669	قابس	قابس
370	4	86492048	المسمار	المسمار
380	1	86778479	تغطية	تغطية
390	1	86753852	طقم الغشاء شاملًا	طقم غشاء النيتروجين (شامل الأجزاء المذكورة أدناه)
390A	1	86600632	صمام	صمام
390B	1	86580966	سدادة مترابطة	سدادة مترابطة
400	10	86746575	برغي خاص بقياس UNF 1/2 بوصة	برغي خاص بقياس UNF 1/2 بوصة
410	1	86746542	حلقة O-ring	حلقة O-ring
420	1	86221595	مكون المحرك.	دعامة إبرية
430	1	86715489	الاسطوانة العلوية	الاسطوانة العلوية
440	1	86624160	دبوس	دبوس
450	1	86778461	المكبس الضارب	المكبس الضارب
460	1	86715422	الموزع	صمام التوزيع
470	1	86715448	قضيب الدفع	قضيب الدفع
480	1	86778495	غطاء المكبس	غطاء المكبس
490	1	86778487	تغطية	تغطية
500	1	86420098	حلقة O-ring	حلقة O-ring
510	1	86778727	حلقة O-ring	حلقة O-ring
520	1	86668860	محمل الدوران المحوري	غسالة محمل الدوران المحوري
530	1	86668886	حلقة	حلقة
540	1	86712403	حلقة	حلقة
550	1	86684263	ختم	ختم
560	1	86350857	حلقة O-ring	حلقة O-ring
570	8	95687497	مسمار رأسي مخدب بحجم UNF 5/8 بوصة	مسمار غطاء رأسي مخدب بحجم UNF 5/8 بوصة
580	1	86778628	قابس	قابس
590	1	86270881	محول	محول
600	1	86233574	قابس	قابس
610	1	86392669	قابس	قابس
700	1	86718004	محرك هيدروليكي	محرك هيدروليكي
710	4	96709274	مسمار رأسي مخدب مقاس M10	مسمار غطاء رأسي مخدب مقاس M10
720	1	86778602	الفlangة	الفlangة
730	2	86778610	محور مُلَوَّن	عمود مُلَوَّن
740	4	86587995	حلقة O-ring	حلقة O-ring
750	2	86392669	قابس	قابس
760	2	86266301	محول	محول
770	2	86247723	قابس	قابس
800	1	86778677	جذع (أنثوي R32)	جذع (خيط داخلي R32)
أ	1	86779295	طقم مقاييس التحكم	طقم مقاييس التحكم
sp-A	1	86779956	حزمة الأختام تتضمن	طقم الأختام (جميع الأجزاء المُشار إليها)
sp-B	1	86779964	حزمة الأختام تتضمن	طقم الأختام (جميع الأجزاء المُشار إليها)

يتم تصنيع جميع قطع الغيار بدقة وفقًا للمواصفات الأصلية، مما يتيح إجراء صيانة احترافية شاملة واحدة، وإصلاح شامل، وتشغيل مستقر على المدى الطويل لجهاز HC2 8مثقاب صخري.
