مثقاب صخري هيدروليكي موفر للطاقة: استهلاك منخفض وإنتاجية عالية

في نظام هوائي ذي سعة إزاحة ثابتة، يُفلت كل لتر من الهواء الذي تولِّده المكبس ولا تستعمله المثقاب فورًا عبر صمام التفريغ ويختفي. وفي نظام هيدروليكي مفتوح الحلقة دون استشعار الحمل، يؤدي تدفق الزيت الزائد إلى نفس النتيجة — أي أنه يتجاهل العودة إلى الخزان عبر صمام التفريغ، محولًا كل طاقة الضغط تلك إلى حرارة. وعند تشغيل المثقاب بنسبة ٥٠٪ من دورة العمل percussive المُحددة له، يستهلك طاقة المضخة الكاملة طوال فترة العمل، نصفها على شكل حرارة هدرية، بينما لا تمتلك المضخة أي وسيلة لتقليل الإنتاج أثناء مراحل الخمول.

هذه هي المشكلة الأساسية المتعلقة بالطاقة التي تحلها أنظمة الهيدروليك ذات الاستشعار للحمل. حيث يقوم المضخة بقراءة الطلب الفعلي للدائرة وتُنتج فقط ما تحتاجه دوائر الضرب والدوران والتغذية في تلك اللحظة بالتحديد. وخلال أعمال التوصيل (Collar Work) وإعادة التموضع وتغيير القضبان — وهي عمليات تمثل على الأرجح ٣٠–٤٠٪ من أي وردية — يقلّ مقدار السكتة (Destroke) في المضخة، مما يؤدي إلى خفض كلٍّ من التدفق والضغط معًا، ويؤدي ذلك إلى تقليص استهلاك الوقود بنسبة ١٥–٢٠٪ في الأنظمة ذات الحلقة المغلقة مقارنةً بنظيراتها ذات الحلقة المفتوحة. وهذه النسبة ليست هامشًا ضئيلًا على امتداد عمر المعدات.

الهيدروليك مقابل الهوائي: الفجوة في استهلاك الطاقة جوهرية

تستهلك مثاقب الصخور الهيدروليكية طاقةً تساوي تقريبًا ثلث ما تستهلكه المثاقب النظيرة لها التي تعمل بالهواء المضغوط عند حفر نفس التكوين الصخري. وهذه ليست ادّعاءً تسويقيًّا، بل هي نتيجةٌ لعدم قابلية الوسيط للانضغاط. فالهواء قابل للانضغاط: إذ تُستهلك جزءٌ من الطاقة في ضغطه، ويُفقد جزءٌ من تلك الطاقة على هيئة حرارة أثناء التوسع. أما الزيت الهيدروليكي فهو غير قابل للانضغاط؛ لذا فإن المضخة توفر طاقة الضغط التي تنتقل مباشرةً إلى حركة المكبس مع أقل خسارة ممكنة في عملية التحويل. كما أن المثاقب الهيدروليكية تُنتج طاقة تأثير أعلى لكل ضربة مقارنةً بالمثاقب النظيرة لها العاملة بالهواء المضغوط، وذلك لأن ضغط التشغيل الأعلى (160–220 بار للمثاقب الهيدروليكية مقابل 6–10 بار للمثاقب العاملة بالهواء المضغوط) يسمح باستخدام مكبس أصغر وأخف وزنًا يحمل زخمًا مساويًا أو أكبر.

الميزة الهيكلية الثانية هي أن الأنظمة الهيدروليكية تتكامل بشكل طبيعي مع مضخات الاستشعار التحميلي ذات السعة المتغيرة. أما الضواغط الهوائية ذات السعة الثابتة فتعمل بإنتاج ثابت — ولا يوجد ما يعادل لوحة الميل الاستشعارية التحميلية في ضواغط المسمار. وبالمقابل، يمكن لمضخة الحفارة أو منظومة الحفر الهيدروليكية أن تقلل سعتها إلى ما يقارب الصفر أثناء فترات الخمول، ثم تعود بسرعة إلى إنتاجها الاسمي خلال جزء من الألف من الثانية عند الحاجة إلى ضغط التأثير. وفي ظروف الدورة التشغيلية الفعلية، يُترجم ذلك إلى خفض في استهلاك الوقود بنسبة تتراوح بين ١٥٪ و٣٠٪ مقارنةً بالأنظمة ذات السعة الثابتة التي تقوم بنفس العمل.

مصدر هذه التوفيرات: أربعة آليات

يُحقِّق نظام التحكم في الإزاحة المتغيرة الحسّاس للحمل أكبر جزء من وفورات الطاقة— ما بين ١٥٪ و٢٠٪ خلال وردية كاملة في الأنظمة المُصمَّمة بشكل متناسق. أما الآلية الثانية فهي تحسين دائرة التأثير: حيث يقلل توسيع قنوات الزيت واستخدام تصاميم المكبس ذات القطرَين من خسائر التقييد في صمام التأثير، فيخفض التفريغ الداخلي من تحويل ٥٠–٥٥٪ من الطاقة الهيدروليكية الداخلة إلى ٥٦–٥٧٪. والآلية الثالثة هي إدارة الحرارة: فكلما قلَّت الطاقة المهدرة، انخفضت درجة حرارة زيت الإرجاع، مما يخفف العبء عن مبرد الزيت ويقلل من تدهور لزوجة الزيت، وبالتالي يطيل فترات تغيير الزيت. أما الآلية الرابعة فهي كفاءة دائرة الغسل: حيث يؤدي تحديد حجم مضخة ماء الغسل بدقة وفقًا للطلب الفعلي للفتحة الجوفية بدلًا من تشغيلها بقدرة ثابتة إلى خفض استهلاك الطاقة المساعدة، لا سيما في الأنفاق التي تعمل فيها دائرة الغسل باستمرار حتى أثناء فترات التوقف بين الحفر.

مقارنة الكفاءة الطاقوية: الأنظمة الهوائية، والأنظمة الهيدروليكية القياسية، والأنظمة الهيدروليكية المُحسَّنة

نطاق كفاءة التحويل البالغ 25–57% له أهمية بالغة لأن القيمة المرجعية تُشكّل العامل الحاسم. فعندما تكون الكفاءة 25% (بالنظام الهوائي)، فإنك تهدر ثلاثة أرباع طاقة الإدخال قبل أن يُثقب حتى مليمتر واحد من الصخر. أما عند كفاءة 57% (بالنظام الهيدروليكي المُحسَّن)، فإن الفاقد ينخفض إلى 43% — وهي نسبة لا تزال كبيرة، لكن التحسُّن المحقَّق يكون كبيرًا بما يكفي لتغيير الجدوى الاقتصادية لعمليات الحفر. فعلى سبيل المثال، تصبح الآبار العميقة في التكوينات الحدِّية غير المجدية اقتصاديًّا باستخدام الأنظمة الهوائية مُنتجةً وفعّالةً عند استخدام معدات هيدروليكية كفؤة.

تكلفة الوقود على المدى الطويل: الأثر التراكمي

مثقاب هيدروليكي بقدرة 20 كيلوواط يعمل 250 يومًا سنويًّا، وبنظام ورديتين، لمدة 4 ساعات فعليَّة من الضربات في كل وردية، ما يُعادل نحو 2000 ساعة ضرب سنويًّا. أما وحدة الطاقة الداعمة له فهي تعمل خلال فترة زمنية أطول تشمل عمليات الإعداد وإعادة التموضع والحالة الراكدة. ويحقِّق النظام المزوَّد بتقنية استشعار الحمل وفورات في استهلاك الوقود بنسبة 15–20% خلال جميع الساعات غير الضاربة التي يستهلك فيها النظام ذي الإزاحة الثابتة الوقود عند إخراجٍ كامل.

وبافتراض فرق محافظ قدره 10 لترات في الساعة بين نظام استشعار الحمل ونظيره ذي الإزاحة الثابتة (مع أخذ مراحل الحالة الراكدة في الاعتبار)، فإن هذا الفرق يُرتب على 3000 ساعة تشغيل سنويًّا للآلة حملًا قدره 30000 لتر ديزل سنويًّا. وبسعر 1.00 دولار أمريكي لكل لتر — وهو رقم محافظ ينطبق على معظم أسواق التعدين — فإن هذه الوفورات تبلغ 30000 دولار أمريكي سنويًّا لكل آلة. وعلى امتداد عمر التشغيل المقدَّر للآلة والبالغ 5 سنوات، فإن وفورات الطاقة وحدها تبرِّر دفع علاوة كبيرة جدًّا مقابل أنظمة الهيدروليك المزودة بتقنية استشعار الحمل مقارنةً بالتصاميم ذات الإزاحة الثابتة.

حالة الأختام وكفاءة استهلاك الطاقة: الرابط الخفي

كفاءة الطاقة الهيدروليكية ليست ثابتة طوال عمر المعدات. ففي حالة وجود ختم مكبس ضارب بحالة جيدة، فإن كمية الزيت التي يسمح بها بالعبور من الجانب عالي الضغط إلى الجانب منخفض الضغط أثناء الشوط القوي تكون ضئيلة للغاية— وبشكلٍ أساسي، فإن كل فرق الضغط المتاح يُسهم في تسريع حركة المكبس. ومع تآكل الختم، تزداد كمية التسرب (التدفق الجانبي). ولكل نقطة مئوية إضافية في التسرب، تنخفض الضغوط الفعّالة للضرب، وتزداد كمية الزيت التي تتحول إلى حرارة في الدائرة المرتجعة. وعندما يتآكل الختم إلى درجة تؤدي إلى تسرب بنسبة ٨–١٠٪، فإن ذلك يعيد مُثبِّت الحفر (Drifter) إلى كفاءة تصميم غير مُحسَّن، مما يلغي أثر التحسينات المحققة في المكونات المادية.

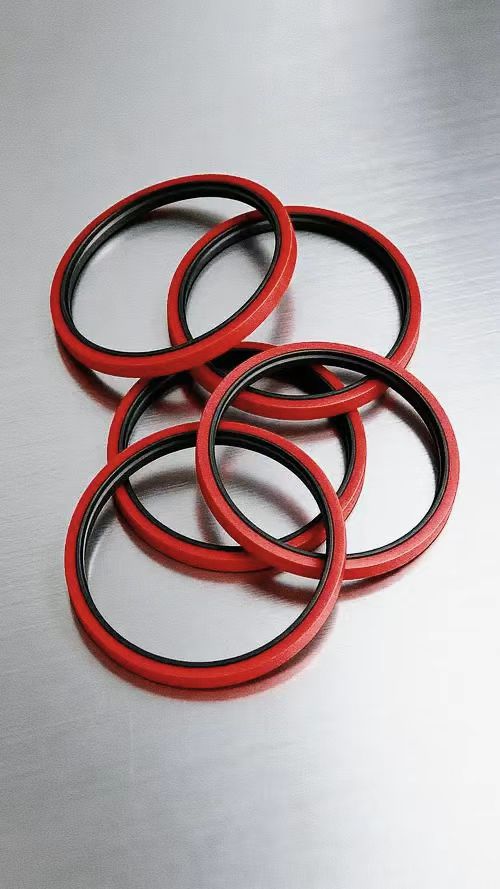

الحفاظ على كفاءة مثقاب موفر للطاقة ومصمم جيدًا وفق التصنيف المُحدَّد له يتطلب التعامل مع استبدال الحشوات باعتباره مهمة صيانة أداء، وليس مجرد مهمة لمنع التسرب. توفر شركة HOVOO مجموعات حشوات لأنماذج المثاقب الرئيسية— مصنوعة من البولي يوريثان (PU) لمدى التشغيل القياسي، ومن مطاط النتريل الهيدروجيني (HNBR) للتطبيقات ذات درجات الحرارة المرتفعة، حيث يؤدي ارتفاع درجة حرارة زيت الإرجاع إلى تدهور مادة البولي يوريثان قبل الأوان. لمعرفة مراجع النماذج، يُرجى زيارة الموقع الإلكتروني hovooseal.com.
