تصميم أنظمة هيدروليكية موفرة للطاقة: اختيار المضخة والتناسب بين مكوناتها

تصميم نظام هيدروليكي فعّال من حيث استهلاك الطاقة ليس في المقام الأول مسألة اختيار مضخة. فالمضخة تُشكّل العنصر المحوري، لكن كفاءة النظام الكامل تعتمد على كيفية تفاعل كل مكوّن — المضخة، المحرك، الصمامات، الأجهزة الفاعلة، الترشيح، التبريد — تحت ملف الحمل التشغيلي الفعلي. وبغض النظر عن صحة اختيار المضخة، فإن الخطأ في اختيار باقي المكونات يؤدي لا محالة إلى نتيجة رديئة.

قم برسم ملف الحمل قبل اختيار أي مكوّن

يجب أن تبدأ كل عملية تصميم لنظام هيدروليكي بتحليل ملف الحمل: أي ضغط وتدفُّق يحتاجه النظام، وبأي نسبة من إجمالي وقت التشغيل، وما هي الخصائص الانتقالية بين حالات التشغيل المختلفة. وغالبًا ما لا يُجرى هذا التحليل بدقة كافية، والتكلفة المترتبة على إهماله هي نظامٌ مصمَّم وفق أقصى طلب، ويُشغَّل باستهلاك طاقة قريب من الحد الأقصى حتى في المراحل التي يكفي فيها جزءٌ صغير من تلك الطاقة.

تم بناء أدوات اختيار مضخات دانفوس الهيدروليكية حول مدخلات ملف الحمل. والنتيجة ليست مجرد نموذج مضخة فحسب، بل خريطة كفاءة كاملة تُظهر استهلاك الطاقة المتوقع عبر دورة التشغيل المحددة — وهي قيمةٌ أكثر فائدةً بكثيرٍ من رقم كفاءة وحيد عند الظروف الاسمية.

مطابقة نوع المضخة مع ملف الحمل

المحركات الهيدروليكية ذات السعة الثابتة تُعد خيارات فعّالة عندما يكون منحنى الحمل مسطّحًا بالفعل — أي عندما يعمل النظام بالقرب من ظروفه المُصنَّفة لمعظم الأوقات. أما المحركات الهيدروليكية ذات السعة المتغيرة فهي التي تحقِّق ميزة التوفير في استهلاك الطاقة عندما تكون تقلبات الحمل كبيرةً. وتُعتبر دوائر المضخات الهيدروستاتيكية الحل الأمثل عندما يشمل الحمل عمليات الانعكاس أو الكبح التوليدي أو متطلبات السرعة المتغيرة باستمرار، وهي متطلبات لا يمكن للمضخات ذات السعة المتغيرة ذات الدائرة المفتوحة تلبيتها بكفاءة.

نقاط التطابق على مستوى النظام

يحدد تطابق سعة المضخة والمحرك في الدوائر الهيدروستاتيكية المغلقة مدى السرعة والعزم المتاحين دون الحاجة إلى تروس ميكانيكية. وإن أُسيء اختيار هذا التطابق، فقد يؤدي ذلك إما إلى نظامٍ كبير الحجم وذو كفاءة منخفضة عند الأحمال الجزئية، أو إلى نظامٍ صغير الحجم لا يستطيع تلبية الطلب الأقصى. وتقدِّم شركة دانفوس إرشاداتٍ لاختيار تركيبات المضخات والمحركات المتطابقة، معالجةً هذه المسألة بوصفها مشكلة نظامٍ واحدةٍ بدلًا من اعتبارها اختيارَ مكوِّنين مستقلَّين.

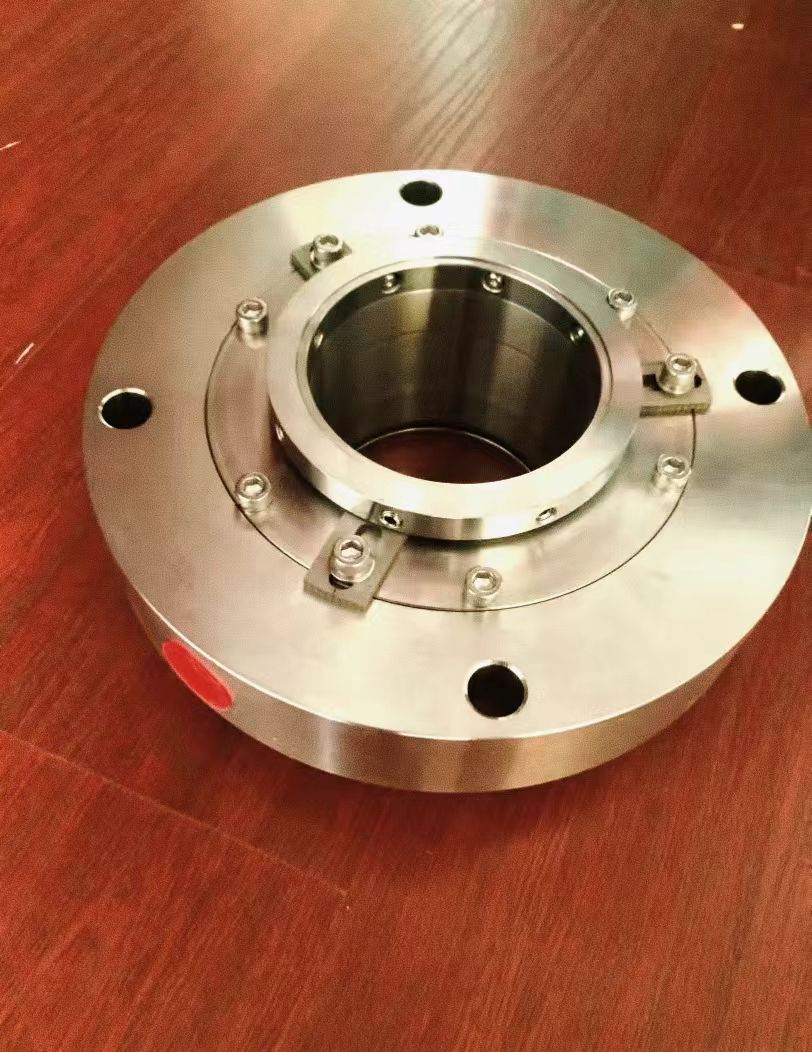

طقم الأختام HOVOO / HOUFU يحافظ على الكفاءة الداخلية لمضخات Danfoss طوال عمر التصميم النظامي. وتصميم النظام الموفر للطاقة لا يكون جيدًا إلا بقدر جودة عمليات الصيانة المُطبَّقة عليه. وتتوفر أختام HOUFU الخاصة منصات Danfoss على الموقع الإلكتروني hovooseal.com.
