مثقاب صخري هيدروليكي من إبيروك: فعّال ومستقر للحفر في الصخور الصلبة، علامة تجارية عالمية موثوقة في مجال التعدين

عندما تقارن فرق المشتريات مثاقب الصخور الهيدروليكية، فإنها عادةً ما تُرتّب أرقام طاقة التصادم وتنقل إلى بند آخر. أما ما يُثبّت سلسلة كوب (COP) في مواقعها عبر مناجم الذهب العميقة، وعمليات النحاس التشيلية، ومشاريع الحفر الأنبوبي في الدول الإسكندنافية، فهو ليس رقمًا واحدًا—بل هو الطريقة التي تتفاعل بها أنظمة التصويب والامتصاص والدوران معًا في ظروفٍ تؤدي إلى فشل المكونات الأدنى خلال بضعة مئات من الساعات. Epiroc توصي شركة إبيروك (Epiroc) باستخدام زيت تشحيم مطابق لمواصفات الشركة المصنِّعة الأصلية (OEM) لجميع طرازات سلسلة كوب (COP)، والسبب في ذلك ميكانيكي وليس تجاريًّا. فدائرة ماء الغسل في طراز كوب ١٦٣٨+ (COP 1638+) تتحمل ضغط ماء يصل إلى ٢٥ بار أثناء عمل دائرة التصويب ذات الضغط المتراوح بين ١٦٠ و٢٢٠ بار في آنٍ واحد. وإذا احتفظت إحدى الحلقات الختمية بالضغط في دائرة واحدة لكنها تسرب قليلًا إلى الدائرة الأخرى، فإن ذلك يؤدي إلى تلوث نظام الغسل ويغيّر الضغط الفعّال للتصويب— ولا يظهر أيٌّ من هذين الناتجين قبل أن تتراجع الأداء فعليًّا.

يبحث هذا المقال في الجوانب التقنية التي تميّز خط منتجات إبيروك، وفي المجالات التي تحقق فيها أفضل أداء، وكذلك في شكل صيانة الختم الفعلي عندما تعمل هذه المثاقب بكامل طاقتها في تربة قاسية.

سلسلة COP: مبنية حول مشكلة امتصاص الاهتزازات

يواجه كل مثقاب هيدروليكي نفس التحدي الفيزيائي: حيث يصطدم المكبس بالجزء الخلفي من القاطع، فتنشأ موجة إجهادية تنتقل إلى قضيب الحفر، ثم تعود موجة منعكسة. وإذا لم يتم تصميم جسم المثقاب لامتصاص هذه الطاقة العائدة، فإن ذلك يؤدي إلى تسريع حدوث الفشل الإرهاقي في الغلاف وينتج عنه سلوك غير منتظم للضربات عند الوجه.

تتعامل سلسلة مثاقب Epiroc COP مع هذه المسألة عبر نظام هيدروليكي مزدوج الامتصاص مزوّد بمحور عائم. والمحور العائم ليس مجرد مصطلح تسويقي — بل هو عنصر مادي يفصل وحدة الضربات عن هيكل الجسم فعليًّا أثناء مرحلة الموجة العائدة، مما يقلل من القوة المنقولة إلى غلاف المثقاب. وكلا المثاقب COP 1838+ وCOP 2238+ يستخدمان هذه البنية، وهي سبب رئيسي في أن كفاءة استهلاك قضبان الحفر في هذين المثاقب تفوق بشكل ملحوظ الكفاءة في التصاميم السابقة من الجيل الأول عند الحفر في التكوينات الصعبة.

يُقدّم جهاز COP 3060MUX تحسينات إضافية: حيث تصل كفاءة آلية الضرب إلى ٧٠٪ بفضل تقنية الصب المُحدَّثة، وهي نسبةٌ ذات دلالةٍ كبيرةٍ عند تشغيل أنظمة تعمل بضغطٍ يتجاوز ٣٠٠ بار في تطبيقات الحفر الطويلة المستمرة تحت الأرض.

مقارنة النماذج الرئيسية: سلسلة COP لمحة عامة

يجب إيلاء اهتمامٍ خاصٍ لجهاز السحب المدمج في طرازات MUX. فعندما تتعلّق سلسلة الحفر على عمق ٣٠ مترًا أو أكثر في أرض متصدّعة، يسمح جهاز السحب للمكبس بالاندفاع أثناء عملية السحب الخلفي — ما يولّد موجات إجهادية ضربية تنتقل عبر القضيب لتحريره. وبغياب هذه الميزة، فإن تعليق سلسلة الحفر يتطلّب عملية استرداد يدوية قد تستغرق نصف وردية عمل أو أكثر.

تصميم محرك الدوران: لماذا تُعدّ التحكّم التدريجيّة أمرًا بالغ الأهمية في الأراضي المتغيّرة

أوجه التعدين ليست متجانسة. فقد ينتقل جولة الإنتاج الواحدة من الجرانيت المتين ذي مقاومة ٢٠٠ ميجا باسكال إلى منطقة متصدّعة مليئة بالطين خلال مسافة لا تتجاوز المتر. وتجبر المحركات الدوارة ذات السرعة الثابتة المشغلَ على التوقّف وتعديل المعايير يدويًّا، أو قبول العواقب المترتّبة إما على تعليق السلسلة أو تآكل الخيوط.

يسمح المحرك ذو الدوران المتغير والقابل للعكس بدون درجات على طرازي COP 1838+ و2238+ للمُشغِّل أو لنظام التحكم الآلي في البرج بضبط عزم الدوران والسرعة بشكلٍ مستمرٍ مع تغير ظروف التربة. وفي الأبراج الآلية، يصبح هذا العامل عاملاً رئيسيًّا في الحد من توقفات التشغيل غير المخطط لها بين فترات الخدمة المجدولة كل ٥٠٠ ساعة، والتي تستهدفها شركة إيروك (Epiroc) عبر منصتها MD20.

ويُعمِّق طراز COP MD20، المُحسَّن خصيصًا لعمليات الحفر الجانبي في المناجم، هذه المزايا أكثر فأكثر: إذ إن مقاومته المحسَّنة للضرب الحر (أي الضرب بالمدق دون اتصال بالصخور) تعني حدوث أعطال أقل في الغلاف الخارجي أثناء حركات الإعداد عندما لا يكون القاطع قد اتصل بعد بالصخرة. وبذلك وحده، ينخفض تكرار الأعطال عند بداية كل جولة حفر.

الواقع المتعلق بصيانة الحشوات عند ضغط تشغيل يتجاوز ٢٠٠ بار

زيت تشحيم مطابق لمواصفات الشركة المصنِّعة الأصلية (OEM) مجموعات ختم توصي شركة إبيروك (Epiroc) باستخدام زيت تشحيم مطابق لمواصفات الشركة المصنِّعة الأصلية (OEM) لجميع طرازات سلسلة كوب (COP)، والسبب في ذلك ميكانيكي وليس تجاريًّا. فدائرة ماء الغسل في طراز كوب ١٦٣٨+ (COP 1638+) تتحمل ضغط ماء يصل إلى ٢٥ بار أثناء عمل دائرة التصويب ذات الضغط المتراوح بين ١٦٠ و٢٢٠ بار في آنٍ واحد. وإذا احتفظت إحدى الحلقات الختمية بالضغط في دائرة واحدة لكنها تسرب قليلًا إلى الدائرة الأخرى، فإن ذلك يؤدي إلى تلوث نظام الغسل ويغيّر الضغط الفعّال للتصويب— ولا يظهر أيٌّ من هذين الناتجين قبل أن تتراجع الأداء فعليًّا.

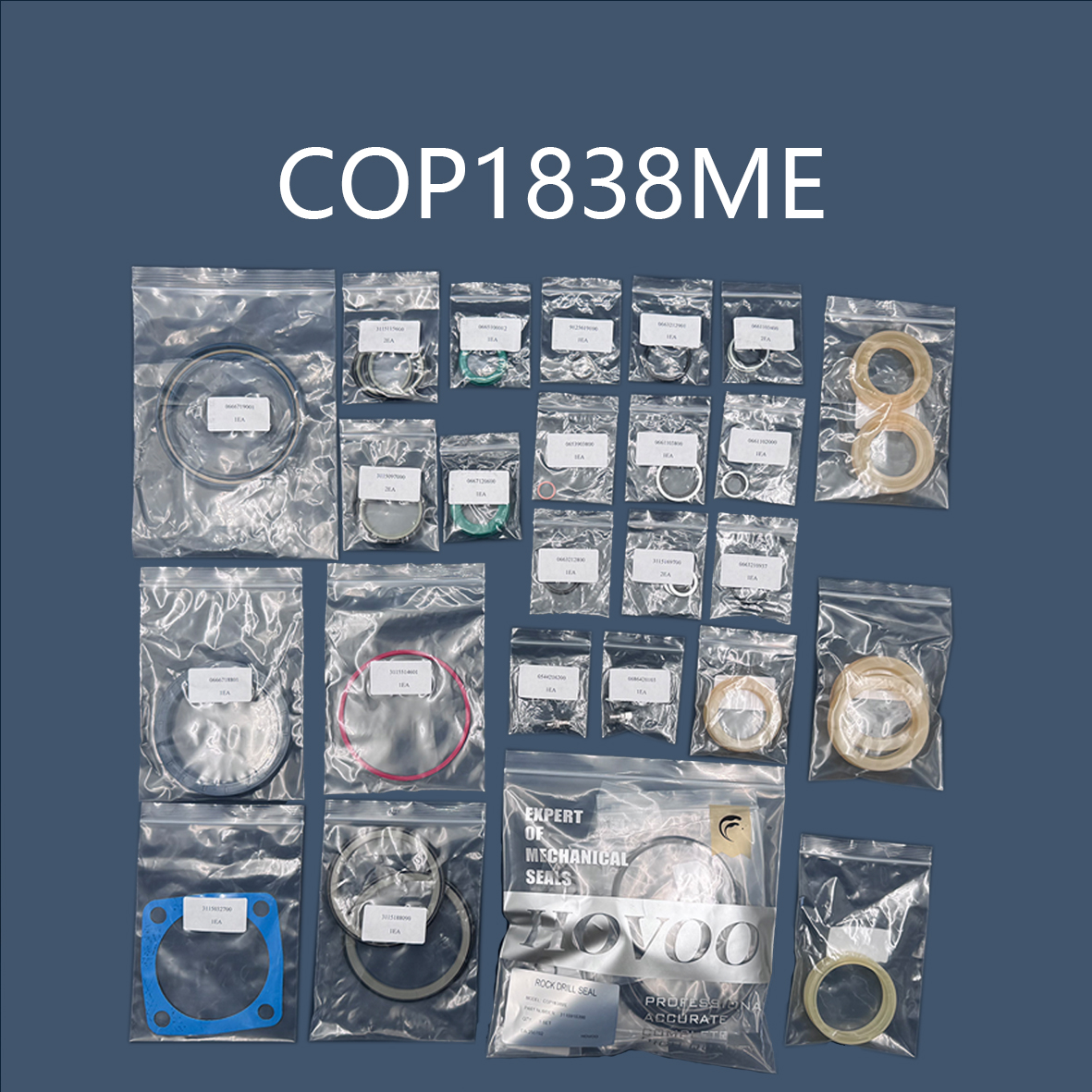

تُصنِّع شركة هوڤو مجموعات أختام المثاقب الصخرية بمقاييس تطابق مواصفات المصنِّع الأصلي لطرز إبيروك كوب، باستخدام مركبات البولي يوريثان والمطاط النيتريلي الهيدروجيني التي تم التحقق من جودتها عبر اختبارات الحمل الدوري. المجموعة الكاملة مجموعة الختم للمراجع الخاصة بطرز إبيروك/أتلاس كوبكو متاحة على الموقع الإلكتروني hovooseal.com. وعند استبدال الأختام في وحدات كوب، يجب التأكد من حالة ختم صندوق الغسل بشكل منفصل عن مجموعة ختم غرفة الضرب— إذ تتفاوت معدلات اهتراء كلٍّ منهما تبعًا لنوعية المياه ودرجة تآكل التكوين الصخري.

أماكن التوافق الأمثل لمثاقب إبيروك — وأماكن عدم ملاءمتها

تم تصميم سلسلة COP من شركة إبيروك للعمل تحت الأرض: مثل آلات الحفر الأنبوبيّة (Tunneling Jumbos)، وأجهزة الحفر الطويلة (Longhole Production Rigs)، وتطبيقات تثبيت الدعامات (Bolting Applications) في مقدمات أعمال التهوية والتنمية. وقد تم تحسين نظام التخميد المزدوج وهندسة المحول العائم (Floating Adapter Architecture) لتناسب البيئة المُقيَّدة والمرهقة ذات الدورات العالية في الواجهة تحت الأرضية، حيث يعمل المثقاب باستمرار لساعات عديدة في كل وردية.

يمكن استخدام معدات إبيروك في تطبيقات حفر البنوك السطحية، لكن سلسلة RD (RD8، RD14U، RD18U) تكون أكثر ملاءمةً لذلك الغرض؛ فهي تتميز بتصميم أبسط وتكاليف صيانة أقل، وتتناسب مع ظروف تبديد الحرارة في الهواء الطلق وسهولة وصول المشغل إلى المعدات في العمليات السطحية. أما تحديد استخدام طراز COP 4050MUX في تطبيق محجر سطحي، حيث يكفي استخدام وحدة أبسط، فيؤدي إلى زيادة التكلفة دون إضافة أي تحسُّن في الأداء.

بالنسبة للمشترين الذين يبحثون عن مجموعات الأختام البديلة أو قطع الغيار التالفة لأس fleets المزودة حاليًا بمعدات إبيروك، فإن المطابقة وفقًا للاسم النموذجي هي الطريقة الوحيدة الموثوقة. وغالبًا ما تفشل مجموعات الأختام العامة التي تُحدَّد مقاساتها استنادًا إلى قطر الفتحة فقط في مطابقة هندسة صندوق الغسل أو درجة الصلادة المحددة للحلقات التوصيلية (O-rings) المطلوبة لسوائل الضرب.
