١. حلقة O مصنوعة من مطاط النتريل (NBR) بصلادة ٩٠ شور أ مواصفات الأداء
مركّب النتريل ذي الصلادة ٩٠ شور أ هو مركّب نتريلي أكثر صلادةً، صُمِّم خصيصًا للتطبيقات العالية الضغط، حيث تكون المادة القياسية ذات الصلادة ٧٠ شور أ عرضةً للانزياح. الصلادة الأعلى توفر مقاومةً فائقةً للانزياح والتآكل، مما يمنع تسرب الحشوة إلى الفجوات التوصيلية تحت ضغوطٍ قصوى، والتي قد تتسبب في تقشّر أو تمزّق الحشوة. ويقدّم مطاط النتريل ذي الصلادة ٩٠ شور أ أقصى مقاومةٍ ممكنةٍ للانزياح من مركبات النتريل مع الحفاظ على توافق ممتاز مع زيوت الهيدروليك القائمة على المعادن، والسوائل البترولية والشحوم. ومدى درجة الحرارة التشغيلية القياسي لمطاط NBR 90 هو عادةً من -٤٠°م إلى +١١٠°م (-٤٠°ف إلى ٢٣٠°ف)، مع أداء جيد في الماء والأحماض المخففة والهيدروكربونات الأليفاتية. ويزيد ارتفاع الصلادة من المتانة الميكانيكية ويقلل من خطر فشل الختم في البيئات الديناميكية ذات الضغط العالي.

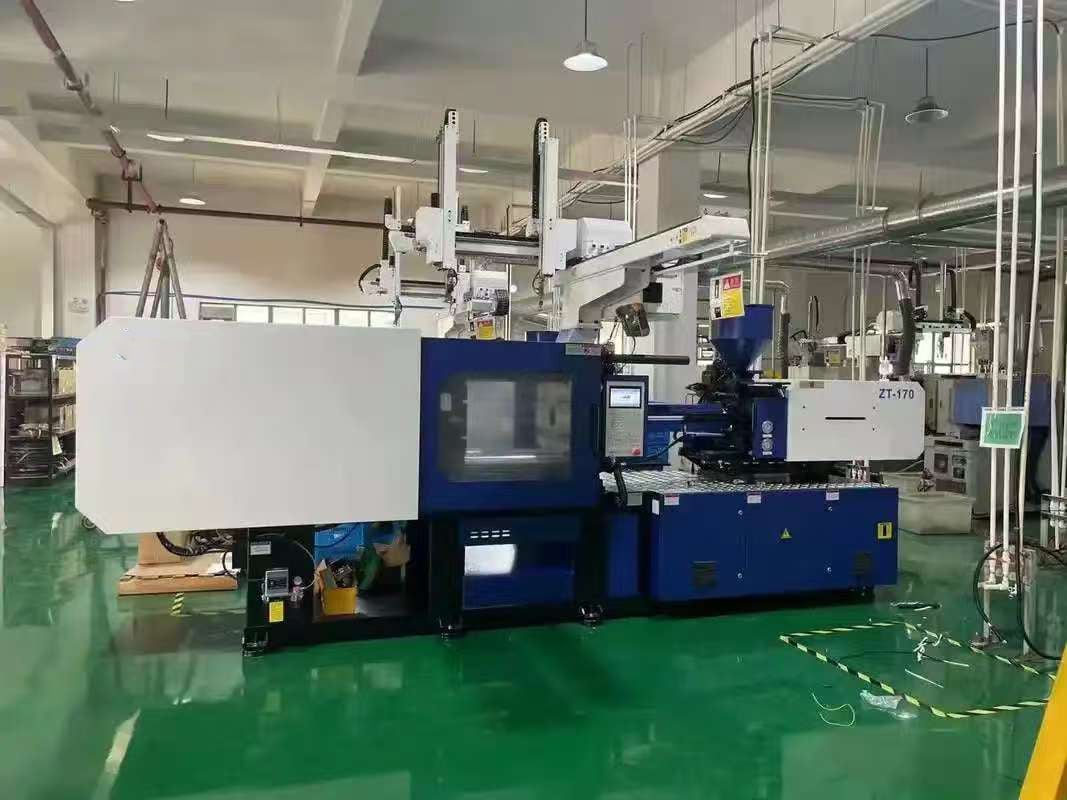

٢. الحقن التصنيع بالقولبة، والماكينات الطاردة، و نفخ مشغّلو ماكينات التصنيع ظروف
ماكينات معالجة البلاستيك عالية الأداء مثل ماكينات التصنيع بالقولبة بالحقن والماكينات الطاردة وماكينات التصنيع بالقولبة بالنفخ تعمل تحت ضغوط هيدروليكية ونيوماتيكية عالية، غالبًا تتجاوز ٢٠٠ بار في وحدات التثبيت والمواسير الهيدروليكية. وتتعرض هذه الأنظمة ل الارتفاعات السريعة في الضغط، والاحتكاك الشديد، وارتفاع درجات الحرارة الناتجة عن الدورات المستمرة. وغالبًا ما تفشل الأختام القياسية الأطرى بسبب الانبعاج أو التآكل أو التسرب في صمامات التحكم والأسطوانات وكتل التوزيع. وتُستخدم أختام المطاط النتريلي (NBR) ذات صلادة 90 درجة شائعةً في هذه التطبيقات. التطبيقات للحفاظ على الكفاءة الحجمية ومنع تسرب الزيت والتحمل أمام الإجهاد الميكانيكي العنيف في الدوائر الهيدروليكية. وفي معدات صب الحقن والبثق، تضمن أختام النتريل عالية الضغط أداءً موثوقًا في الصمامات والم actuatorات وأجهزة استشعار الضغط، مما يحمي النظام من التوقف غير المخطط له الناتج عن تدهور الأختام. ٣. جدول الأحجام والمقاسات الخاص بالنموذج AS-009 لمستشعرات الضغط
جدول أحجام ومقاسات النموذج AS-009 لمستشعرات الضغط الضغط النظم
حلقة O النموذج AS-009 صغيرة الحجم لكنها بالغة الأهمية، وتُستخدم عادةً في تجميعات الصمامات الهيدروليكية وأجهزة استشعار الضغط وكتل التوزيع المدمجة.
|
الرقم المرجعي وفق المعيار AS568 |
القطر الداخلي (ID) |
المقطع العرضي (CS) |
المادة |
الصلابة |
|
AS-008 |
٠٫١٧٦ بوصة (٤٫٤٧ مم) |
0.070 بوصة (1.78 مم) |
NBR (بونا-ن) |
90 شور A |
|
AS-009 |
٠٫٢٠٨ بوصة (٥٫٢٨ مم) |
0.070 بوصة (1.78 مم) |
NBR (بونا-ن) |
90 شور A |
|
AS-010 |
٠٫٢٣٩ بوصة (٦٫٠٧ مم) |
0.070 بوصة (1.78 مم) |
NBR (بونا-ن) |
90 شور A |
الاستنتاج
لبيئات الضغط العالي المُشدَّدة التي توجد في آلات صب الحقن، والماكينات الطاردة، وآلات التشكيل بالنفخ، توفر حلقات الأختام الدائرية المصنوعة من مادة النتريل المطاطية (NBR) ذات درجة صلادة ٩٠ حمايةً فائقةً ضد الانزياح والانهيارات الناتجة عن الضغط. ويقدِّم المقاس AS-009 حلاًّا دقيقًا ومدمجًا لإحكام الإغلاق في المكونات الحرجة للصمامات وأجهزة الاستشعار. وتأكد دائمًا من أن درجة الصلادة تبلغ ٩٠ لضمان
قدرة الحلقات على تحمل مخاطر الانزياح وقمم الضغط المُعتادة في معدات معالجة البلاستيك.
