كيفية استبدال مجموعة أختام مثقاب الصخور؟ دليل تفصيلي قياسي

إن فشل مجموعة الأختام البديلة خلال أول ٥٠ ساعة من التشغيل بالطرق المطرقة نادرٌ جدًّا أن يكون ناتجًا عن مشكلة في جودة القطع. بل هو عادةً خطأ في التركيب—ويكون غالبًا أحد ثلاثة أسباب: لم تُنظَّف الفتحة (البرميل) جيدًا قبل تركيب الأختام الجديدة، أو التوَيَت ختم ديناميكي أثناء التركيب، أو وُضِع حلقة الدعم باتجاه خاطئ عند تركيبها على ملف تعريفي غير متناظر. وكل هذه الأخطاء تصبح غير مرئية بمجرد إعادة تجميع جهاز الطرق المطرق، وهي جميعها تؤدي إلى فشل مبكر في الختم يُلقى باللوم فيه عادةً على مجموعة الأختام.

يغطي هذا البرنامج التعليمي الإجراء القياسي لاستبدال مجموعة أختام التشغيل بالطرق المطرقة في المثاقب الصخرية الهيدروليكية. وينطبق هذا التسلسل على معظم طرازات أجهزة الطرق المطرقة الرئيسية مع وجود اختلافات طفيفة. وعندما تختلف الخطوات المحددة بين التصاميم ذات الجسم المنقسم والتصاميم المتكاملة، فإن ذلك يُشار إليه صراحةً. والهدف ليس استبدال الدليل الفني الخاص بكل طراز، بل تغطية الخطوات التي يفترض عادةً أن تكون معروفةً لدى الفنيين وفقًا للدلائل الفنية، لكنها في الواقع السبب الرئيسي لمعظم حالات الفشل الميدانية.

قبل فتح جهاز الطرق المطرق: ما الذي يجب إعداده

يجب تفريغ الضغط الهيدروليكي بالكامل قبل فك أي اتصالات. قم بتشغيل دائرة الطرق عبر نطاق حركتها الكامل بعد إيقاف تشغيل المركبة، ثم افتح منفذ التصريف لفترة وجيزة للتأكد من انعدام الضغط. وقد يؤدي فتح جهاز الحفر تحت ضغطٍ متبقي إلى طرد المكونات— حيث يخزن المُجمِّع عالي الضغط طاقة كافية لتسبب إصاباتٍ إذا أُزيل الطرف الأمامي بينما لا تزال دائرة الطرق مشحونة.

جهّز منطقة العمل. افرد بساطًا نظيفًا أو ورقة بلاستيكية— فالمقاسات الدقيقة داخل ماسورة الطرق تُقاس بوحدة الميكرون، وبذرة واحدة فقط من الغبار العالق على شفة الختم الجديد قد تبدأ في التآكل الذي يقلل عمر الختم بنسبة 30–50%. ويجب أن تكون الأقمشة النظيفة (ويفضّل أن تكون خاليةً من الوبر)، والزيت الهيدروليكي الطازج المستخدم لغسل الماسورة وتزييت الختم، في متناول اليد قبل بدء عملية الفك. ولا تستخدم أبدًا الهواء المضغوط لتنظيف الجزء الداخلي من الماسورة؛ إذ إنه يدفع الجسيمات نحو فراغ المكبس بدلًا من إزالتها.

عملية الفك: الترتيب الذي يمنع التلف

أزل وحدة صندوق الغسل أولاً إذا كانت في متناول اليد دون إزعاج وحدة الضرب. فتآكل أختام صندوق الغسل يحدث بمعدل مختلف عن تآكل أختام وحدة الضرب، وبفحصها بشكل منفصل يُمكّن ذلك من استبدال الأجزاء التالفة فقط بدلًا من إجراء عملية تجديد شاملة تلقائية للوحدتين معًا. وسِّم اتجاه كل مكوّن أثناء خروجه— إذ إن بعض الأختام والBushings التوجيهية والواشات غير متناظرة ويجب إعادة تركيبها في نفس الوضعية التي كانت عليها.

عند سحب المكبس، ادعمه بالكامل أثناء خروجه من الأسطوانة. فقد يؤدي سقوط المكبس على سطح خرساني حتى من ارتفاع ٣٠ سم إلى ظهور خدش سطحي لا يمكن رؤيته بالعين المجردة، لكنه يسبب خدشًا في الختم الجديد عند أول ضغطة تشغيل. لذا ضع المكبس فورًا على بساط نظيف. وافحص سطح الأسطوانة قبل تركيب الأختام الجديدة: فأي خدش أو حفرة أو تآكل عرضي يزيد عرضه عن ٠٫٢ مم سيتلف الختم الجديد عند تلك النقطة تحت الضغط— والتصليح الصحيح في حالة وجود تلف في الأسطوانة هو إعادة طحن الأسطوانة أو استبدال الهيكل بالكامل. وإن تركيب مجموعة أختام جديدة في أسطوانة تالفة يُعد هدرًا مضمونًا للموارد.

فحص تحديد الختم واتجاهه

خطأ توجيه حلقة الدعم يستحق التوضيح بشكل خاص. ففي تجميع ختم على شكل حرف U أو ختم ذو حافة يعمل عند ضغوط تفوق ١٦٠ بار، توضع حلقة الدعم على جانب الضغط المنخفض من الختم لمنع تصريف مادة الإيلاستومر إلى الفجوة الموجودة بين السطح الداخلي للأسطوانة والكبس. وإذا وُضعت حلقة الدعم بحيث يتجه وجهها المقعر بعيداً عن الإيلاستومر — وهي غلطة سهلة الوقوع خاصةً مع قطعة غامضة تبدو شبه متناظرة — فإنها لن توفّر أي مقاومة ضد التصريف. ونتيجة لذلك، يتصرب الإيلاستومر إلى الفجوة خلال الساعات القليلة الأولى من التشغيل عالي الضغط، ويؤدي ذلك إلى فشل الختم بطريقة تشبه تماماً العيب المادي في المادة.

تحضير السطح الداخلي للأسطوانة قبل تركيب الختم الجديد

اشطف ماسورة التأثير بزيت هيدروليكي نظيف — وليس بالهواء المضغوط، ولا بقطعة قماش جافة، ولا بمذيب. فالزيت الهيدروليكي متوافق مع مركبات الحشوات، ويُزيل جسيمات المعدن الدقيقة الناتجة عن دورة التآكل السابقة، ويوفر تزييتًا للتشغيل الأولي قبل أن يصبح النظام مشغّلًا بالكامل تحت الضغط. ويكفي لتجهيز ماسورة في حالة جيدة إجراء اثنين أو ثلاثة تمريرات باستخدام قطعة قماش خالية من الوبر ومبللة بزيت نظيف، يليها فحص بصري تحت إضاءة جيدة.

ادهن الحشوات الجديدة بنفس الزيت الهيدروليكي قبل التركيب. فقد تتعرض الحشوات المطاطية الجافة لتشققات دقيقة على حافة الشفة أثناء التركيب إذا لم تكن زاوية التفتيح عند مدخل الماسورة ناعمة تمامًا. أما الحشوات المُزيَّتة فتنزلق بسلاسة عبر زاوية التفتيح هذه. كما أن طبقة الزيت على شفة الحشوة توفر تزييتًا حدّيًّا بالغ الأهمية خلال الثواني القليلة الأولى من التشغيل، قبل أن يتكون غشاء الزيت الهيدروليكي الكامل.

التركيب: الخطوات التي يُسرع غالبًا في تنفيذها

يجب تركيب الأختام الديناميكية دون لفها. امسك الختم في وضع محوري دقيق أثناء إدخاله في الحفرة — وأي ميل زاوي أثناء الإدخال يؤدي إلى دوران الشفة حول محيط الفتحة بدلًا من تثبيتها بشكل متساوٍ. وسيُظهر ختمٌ تم تدويره ١٠–١٥ درجة أثناء التركيب نمط اهتراء حلزوني على شفته خلال أول ١٠٠ ساعة تشغيل. ولن يفشل الختم فورًا، ولذلك لا يُكتشف هذا الخطأ عادةً إلا عند استخراجه أثناء الخدمة التالية.

شَدّ براغي طرف وحدة الضرب وفق المواصفات المحددة وبترتيب متقاطع متناوب. ويؤدي عدم تساوي عزم شد البراغي إلى تشويه محاذاة الفتحة مع الفتحة بين الوحدات، ما يسبب حملًا غير متماثل على أختام دليل المكبس ويزيد من معدل الاهتراء غير المتناظر. كما يجب أن تكون أسطح الوحدات مسطحةً وملاصقةً بالتساوي عبر كامل مساحتها للحفاظ على تمركز الفتحات على محور واحد، وهو ما تعتمد عليه تحملات المسافة بين المكبس والفتحة.

التشغيل الأول بعد الاستبدال

لا تشغّل المثقاب الدوار فورًا عند أقصى ضغط ضرب بعد استبدال الحشوات. شغّل الوحدة، واسمح لزيت الهيدروليك بالدوران والوصول إلى درجة حرارة التشغيل، ثم شغّل وضع الضرب عند حوالي ٥٠٪ من الضغط المُصنّف خلال أول ٥–١٠ دقائق. ويتيح ذلك للحشوات الجديدة أن تستقر بشكل متجانس تحت حمل معتدل قبل بدء دورة التشغيل الكاملة عند أقصى ضغط. تحقق من زيت الإرجاع بحثًا عن أي تلوث؛ حيث يشير المظهر الحليبي إلى تسرب الماء عبر صندوق الغسل، ما يعني أن حشوات الغسل تحتاج إلى فحصٍ جديدٍ قبل المتابعة.

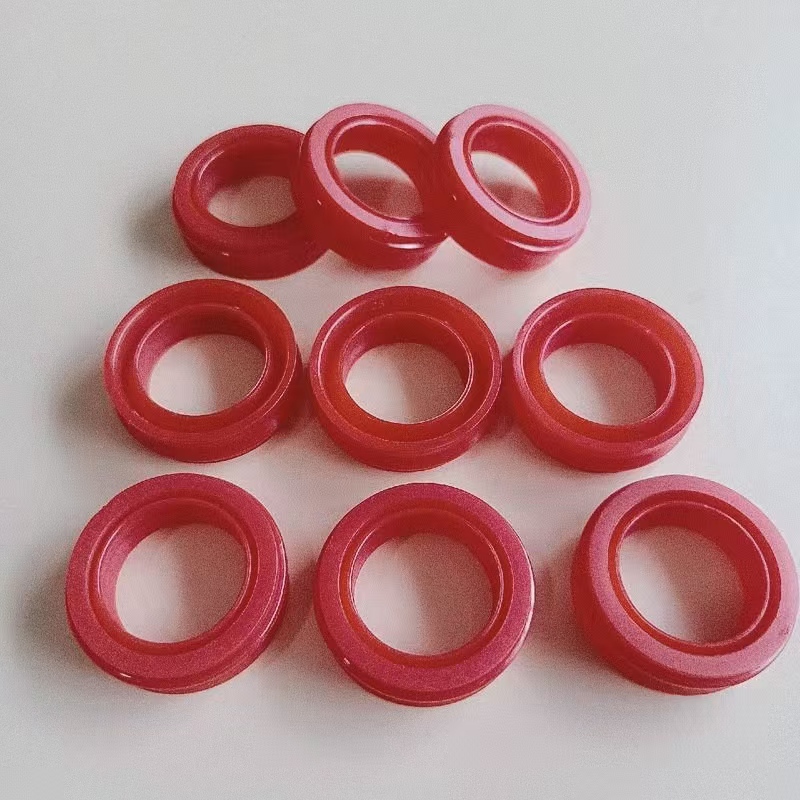

توفر شركة HOVOO مجموعات حشوات المثاقب الصخرية مع تعليمات التركيب الخاصة بكل طراز، مع خيارات مركّبة من البولي يوريثان (PU) والمطاط النيتريلي الهيدروجيني (HNBR) المُختارة وفقًا لتطبيق المثقاب والبيئة التشغيلية. وقد صُنعت جميع المكونات في المجموعة وفقًا للمواصفات الأصلية المصنّعة (OEM)، وخضعت لاختبارات التحميل الدوري قبل الشحن. لمراجع الطرازات المحددة، يُرجى زيارة الموقع الإلكتروني hovooseal.com.
