قضيب مثقاب الصخور ورأس المثقاب: مقاوم للتآكل، ويُطيل عمر الخدمة بشكل كبير

الحفر الهيدروليكي الصخري نفسه نادرًا ما يتسبب في هدر المال في المشروع. بل إن القطع الاستهلاكية هي التي تفعل ذلك. فتُستبدل قضبان الحفر وقواطع الحفر كثيرًا أكثر من الجهاز الحافر (الدرفتِر) الذي تُثبَّت عليه، وفي عمليات الحفر الإنتاجي — حيث قد تمر آلة الحفر الطويلة (لانغ هول جامبو) الواحدة عبر عشرات سلاسل القضبان شهريًّا — فإن الخطأ في اختيار المادة يتفاقم ليشكّل تكلفة كبيرة لكل متر قبل أن ينتبه أحدٌ لذلك.

إجهاد الخيط، وبلى الزرّ (النقطة)، وانحناء القضيب الناجم عن عدم توافق سرعة الدوران هي ثلاث طرق فشل تتكرر باستمرار في المواقع التي تُطلَب فيها القطع الاستهلاكية بناءً على السعر فقط. وتتناول هذه المقالة العوامل الفعلية التي تؤثر في عمر الخدمة، وكيفية مطابقة مواصفات القضيب وقاطع الحفر مع الجهاز والحجر الذي سيُجرى الحفر فيه.

لماذا تفشل قضبان الحفر قبل انتهاء عمرها الافتراضي؟

تتحمل قضبان الحفر نوعين من الأحمال في وقتٍ واحد: موجة الإجهاد الناتجة عن الضربة والتي تنتقل من جذع القضيب إلى القاطع، والعزم الدوراني الذي يُلوي القضيب أثناء احتكاك القاطع بسطح الحفر. وهذه الأحمال لا تتوافق مع بعضها البعض. فالأحمال الناتجة عن الضربة تكون ضاغطة وتنتشر بتكرار عالٍ، أما العزم فهو لَوَائيٌّ (ملوي) ويكون مستمرًّا. ويجب أن يتحمّل القضيب كلا النوعين من الأحمال دون أن يتعرض للإرهاق عند وصلات الخيوط، وهي بالفعل الموضع الذي تبدأ فيه معظم حالات الفشل.

تتميز تصاميم الخيوط غير المتماثلة — حيث تختلف هندسة السطح الحامل للحمل عن هندسة السطح المساعد على التوصيل — بتقوية الوصلة تحت تأثير الحمل الناتج عن الضربة، مع السماح في الوقت نفسه بعملية تركيب وفك سلسة. وقد صمّمت الشركات المصنِّعة الرائدة لقضبان الحفر ملفّ الخيط خصيصًا لتلبية هذه الظروف المزدوجة للأحمال. كما أن استخدام فولاذ سبائكي مثل 23CrNiMo أو ما يعادله يوفّر متانة كافية لامتصاص دورة الأحمال الناتجة عن الضربة، وفي الوقت نفسه يقاوم إرهاق السطح الذي يبدأ عادةً على شكل التصاق (galling) عند أسطح التلامس بين الخيوط.

الضغط غير المناسب للدفع هو مُسرّعٌ خفيٌّ لفشل القضيب. فإذا كانت قوة التغذية منخفضةً جدًّا، يفقد سلسلة الحفر تلامسها مع الصخر بين الضربات — ما يؤدي إلى اهتزاز القضيب (الذي يُعرف بظاهرة «السوط») عند تردد ٤٠–٦٠ هرتز، مُولِّدًا إجهادات انحناء لا يمكن للمعالجة الحرارية وحدها أن تعوّض عنها. أما إذا كان الضغط مرتفعًا جدًّا، فإن القاطع يعلق، ويتحمَّل القضيب كامل عزم التثبيت، وتلي ذلك بسرعة تآكل الخيوط.

قاطع الأزرار الكاربايدي: حيث يحدِّد صلادة التكوين الدرجة المناسبة

وتغطي ثلاث أشكال مختلفة للأزرار معظم تطبيقات المطرقة العلوية: الأزرار الكروية، والأزرار شبه الباليستية، والأزرار المخروطية. وتُعتبر الأزرار الكروية الخيار الافتراضي في التكوينات متوسطة الصلادة إلى الصلبة — فهي تتمتَّع بمقاومة جيدة للتآكل، ومدى متوقَّع لإعادة صقلها. أما الأزرار شبه الباليستية فتنفذ بسرعة أكبر في الصخور الأقل صلادة أو المتكسِّرة. بينما تركِّز الهندسة المخروطية الإجهادات في أشد التكوينات صلادةً وأكثرها كشطًا، حيث يكتسب أقصى قوة لكسر الصخر في كل ضربة أولويةً أعلى من عمر الزيادة.

درجة الكربيد هي المتغير الآخر. وتستخدم درجات الكربيد ذات التدرج (مثل درجة GC81 من شركة ساندفيك) تركيبةً تنتقل تدريجيًّا من قلبٍ أكثر مقاومةً إلى طبقة سطحيةٍ أصلب—وبالتالي يقاوم الزر كلًّا من الكسر الناتج عن الصدمات من الداخل والتآكل السطحي الناتج عن الاحتكاك من الخارج. أما درجات الكربيد التي تتصلّب ذاتيًّا فتذهب أبعد من ذلك: إذ يزداد صلابة الكربيد تدريجيًّا تحت تأثير الأحمال الصدمية، ما يطيل بشكلٍ ملحوظ المدة الزمنية بين عمليتي الصقل الأوليين في الجرانيت أو الكوارتزيت الصلبين.

من الناحية العملية، فإن الثقوب الثقيلة التي تستخدم كربيدًا عالي الجودة توفر عمر خدمة يصل إلى ضعف عمر الثقوب القياسية في ظروف الصخور الملائمة. ويظل هذا العامل مضاعفًا فقط عندما يتطابق قطر الثقب مع سرعة دوران المثقاب—إذ يؤدي دوران الكربيد بسرعة أعلى من السرعة الزاوية المطلوبة لإعادة ضبطه عند كل ضربة إلى إعادة ضرب نفس أثر التآكل بدلًا من ضرب صخر جديد.

اختيار القضيب والثقب حسب التطبيق

أرقام عمر الخدمة المذكورة أعلاه هي مراجع ميدانية لظروف الصخور المؤهلة مع معايير الحفر الصحيحة. أما التكوينات المشققة أو التي تحتوي على طمي فقد تقلل هذه النطاقات بنسبة ٣٠–٥٠٪ بسبب عدم انتظام تماس القرص الحفاري مع الصخر ودخول الجسيمات الكاشطة إلى وجه القرص الحفاري.

محولات الجذع: النقطة الانتقالية التي لا يُستبدلها أحد في الوقت المناسب

يقع محول الجذع بين المكبس وأول قضيب حفر. وهو يمتص التصادم المباشر للمكبس على السطح المتصل، بينما ينقل عزم الدوران إلى سلسلة القضبان عبر الأسنان المربعة (الأسنّة). ولا تظهر أعراض واضحة لتآكل الأسنان المربعة في محول الجذع — إذ يظل المحول مناسبًا، ويستمر جهاز الحفر في العمل — لكن تآكل الأسنان المربعة يزيد من الحركة الجانبية، مما يؤدي إلى انحراف القضيب وتسريع التعب عند أول وصلة اتصال.

في مثاقيب الإنتاج تحت الأرض ذات الدورات العالية، عادةً ما تحتاج محولات الجذع إلى فحص كل ٥٠٠ ساعة ضرب، واستبدالها قبل بلوغ ١٠٠٠ ساعة بغض النظر عن حالتها البصرية. وتشغيل جذع مستهلك على مثقاب COP 2238+ أو Sandvik HL1560T يعادل دفع تكاليف صيانة مرتفعة للغاية لمُثقاب التأثير (drifter)، بينما يؤدي في الوقت نفسه إلى تدمير عمر الخراطيم (rod) من الطرف الآخر للسلسلة.

فقدان الطاقة في السلسلة والتكلفة المترتبة عليه لكل متر

كل وصلة في سلسلة الحفر تمثل نقطة محتملة لفقدان الطاقة. وتنقل الوصلة ذات الخيوط النظيفة والمُطابَقة جيدًا موجات إجهاد الضرب بحد أدنى من الانعكاس. أما الوصلة المستهلكة أو غير المُطابَقة فتعكس جزءًا من موجة الإجهاد عائدًا إلى مُثقاب التأثير (drifter)، مما يقلل من عمق الاختراق عند كل ضربة، ويزيد من دورات التسخين الحراري في أغلفة الأختام الخاصة بمُثقاب التأثير.

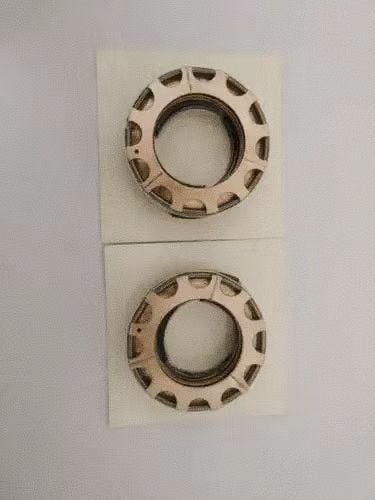

توفر شركة HOVOO مجموعات أختام لآلات الحفر الصخري المُصنَّعة وفقًا لمواصفات الشركات المصنِّعة الأصلية (OEM) للعلامات التجارية الرئيسية لمعدات الحفر الدورانية التي تعمل بسلاسل قضبان المطرقة العلوية—ومن بين هذه العلامات: Epiroc COP، وSandvik HL/RD، ونماذج Furukawa. وعند جدولة صيانة سلسلة القضبان، يُوصى بمواءمة فحص أختام معدات الحفر الدورانية مع نفس الفترات الزمنية؛ إذ إن انعكاس الطاقة نفسه الذي يؤدي إلى تدهور عمر القضبان يزيد أيضًا من الإجهاد الدوري المُطبَّق على أختام غرفة التأثير. ويمكن الاطلاع على جميع المراجع النموذجية الكاملة على الموقع الإلكتروني hovooseal.com.
