مثقاب صخري هيدروليكي منفصل: تجميع سهل وتكلفة صيانة أقل

حجة تكلفة الصيانة الخاصة بالمثاقب الصخرية ذات الهيكل المقسم لا تأتي من ورقة التسويق، بل من ما يحدث عند حدوث عطل في أحد مكونات المثاقب التقليدية الأحادية (المدمجة). فوحدة الضرب، ومحرك الدوران، وصندوق الغسل تكون جميعها محكمة الإغلاق داخل هيكل واحد. وبالتالي، فإن عطل أي من المحامل في وحدة الدوران يتطلب سحب المثقاب بالكامل من الذراع الداعمة، وإرساله إلى مركز الخدمة، والانتظار. ويظل الجهاز متوقفًا عن العمل بينما يتم استبدال مكوّن واحد فقط — غالبًا ما يكون هذا المكوّن محملًا بقيمة ٤٠ دولارًا أمريكيًّا — جنبًا إلى جنب مع ٢٠٠ دولار أمريكي من تكلفة العمالة و٣٠٠ دولار أمريكي من تكلفة النقل.

أما التصميم ذي الهيكل المقسم فيفصل هذه الوحدات الوظيفية إلى أقسام مستقلة يمكن الوصول إليها بشكل منفصل. فلكل من وحدة الضرب ووحدة الدوران وصندوق الغسل هيكل خاص بها وأسطح إغلاق مستقلة. وعندما يتعطل محمل وحدة الدوران، يمكنك إزالة وحدة الدوران، وإصلاحها أو استبدالها، ثم إعادة تركيبها — دون أن تُزال وحدة الضرب أبدًا من شعاع التغذية. وهذه هي طريقة خفض تكلفة الصيانة عمليًّا، وهي خفضٌ جوهريٌّ وليس هامشيًّا.

المنطق الهيكلي لتصميم الانقسام

عادةً ما يقسم مثقاب الصخور الهيدروليكي المنقسم المثاقب إلى ثلاثة وحدات منفصلة متصلة بمسامير جانبية أو وصلات سريعة الاتصال: صندوق الغسل الأمامي، وهيكل التأثير المركزي، وغلاف محرك الدوران الخلفي. وتُغلَّف الأسطح المتصلة بين الوحدات بحلقات O أو أختام سطحية بدلًا من الأسطح المصنوعة آليًّا—أي أن الاستبدال لا يتطلب تسوية أو تركيبًا دقيقًا في موقع المثقب.

فعلى سبيل المثال، يستخدم مثقب ساندفيك HL1560ST هيكلًا مكوَّنًا من ثلاث وحدات متصلة بمسامير جانبية قصيرة. أما وحدة التأثير—التي تحتوي فقط على المكبس وأكمام الموزِّع—فلا تتلامس مع هيكل الجسم أثناء التشغيل. وهذه الفصل المادي يعني أن جسيمات اهتراء المكبس تبقى ضمن دائرة التأثير ولا تنتقل إلى زيت المحامل أو تروس الدوران، وهي مسار شائع لتدهور الأداء في التصاميم ذات الجسم الواحد التي تعمل لساعات تأثير عالية.

عادةً ما يزن كل وحدة أقل من ٣٠ كجم بشكل مستقل. ويمكن لفني يعمل بمفرده في وجه حفر تحت أرضي أن يزيل وحدة واحدة ويستبدلها ويُعيد تركيبها دون الحاجة إلى معدات الرفع—وهذا واقع عملي ذو أهمية بالغة عندما يكون أقرب رافعة على بعد ٥٠٠ متر في الأعلى عبر المنحدر.

التصميم المجزأ مقابل التصميم المتكامل: مقارنة بين الصيانة وسهولة الوصول

المكان الذي يتراكم فيه فرق التكلفة فعليًّا

فجوة تكلفة الصيانة بين التصاميم المنفصلة والمتكاملة تكون أصغر ما يمكن في مواقع السطح التي تدار بكفاءة، والتي تتوفر فيها ورش عمل جيدة وخدمات لوجستية موثوقة. أما في العمليات التعدينية النائية أو المناطق الجبلية أو أي مشروع يلزم فيه نقل المعدات خارج الموقع للصيانة لعدة أيام بدلًا من الساعات، فإن هذه الفجوة تكون أكبر ما يمكن.

خُذ على سبيل المثال مثقابًا يعمل لمدة ٤٠٠ ساعة ضربية شهريًّا في تطبيق حفر ثقوب طويلة تحت الأرض. فإذا احتاج وحدة الدوران إلى صيانة كل ١٢٠٠ ساعة، فإن التصميم المتكامل سيؤدي إلى إخراج المثقاب بالكامل من الخدمة ثلاث مرات خلال دورة عمر المعدة البالغة ٣٦٠٠ ساعة. أما التصميم المنفصل فيسمح بإخراج وحدة الدوران فقط، بينما يستمر جسم الضرب في الحفر باستخدام وحدة دوران احتياطية. وعلى امتداد تلك الدورة، فإن الوقت الإضافي المكتسب من زيادة الإنتاج نتيجة انخفاض وقت التوقف غالبًا ما يغطي التكلفة الإضافية المتواضعة للتصميم الوحدوي خلال السنة الأولى.

استهلاك الوقود هو زاوية أخرى. فالمكونات الأصغر حجمًا المطلوبة لكل رحلة صيانة تتطلب نقلًا أقل— فلا داعي لاستخدام شاحنة ديزل ثقيلة لنقل جهاز حفر وزنه ١٥٠ كجم إلى مركز خدمة بعيد، بينما يمكن نقل وحدة وزنها ٣٠ كجم في مركبة ميدانية. وفي العمليات التي تُتَّبع فيها معايير تتبع الانبعاثات الكربونية أو المصروفات المتعلقة بالوقود، فإن هذه الحسابات لها أهمية كبيرة.

التجميع في الموقع: ما تتطلبه تصاميم الاتصال السريع فعليًّا

ليست جميع التصاميم المنقسمة متساوية من حيث سرعة التجميع. فموصلات الهيدروليك السريعة الاتصال ذات الواجهات المغلقة المانعة للغبار— وهي معيارٌ في التصاميم الأحدث— تقلل زمن إعادة توصيل خطوط الهيدروليك إلى بضع ثوانٍ لكل منفذ، كما تلغي خطر التلوث الناتج عن التعرّض المفتوح للخطوط أثناء استبدال الوحدة. أما التصاميم الأقدم التي تستخدم وصلات هيدروليكية مترابطة بالخيوط فتتطلب ١٥–٢٠ دقيقة لكل منفذ، وتتطلب غسلًا دقيقًا لتفادي دخول الجسيمات الملوِّثة إلى دائرة الضرب عبر الخط المعاد توصيله.

تثبيت عمود الدبوس بين الوحدات—حيث يكون الاتصال ميكانيكيًا بدلًا من أن يكون خيطيًّا—يسمح بتعديل الزاوية عند المفصل المنقسم دون الحاجة إلى أدوات. وتذهب الهياكل المفصَّلة المُرنة على شكل مثلثات على هيئة حرف L إلى أبعد من ذلك، إذ تتيح ضبط زاوية رأس الحفر بشكل مستقل عن اتجاه الحامل. وهذا مفيدٌ عند الحفر على أرض مائلة أو على واجهات حفر مائلة لا يستطيع الذراع التلسكوبي فيها التعويض عن هندسة الحفر المطلوبة.

طقم الأختام للدرافترات ذات الهيكل المنقسم: استبدال خاص بكل دائرة

تمتد الفائدة العملية للتصميم المنقسم إلى صيانة الأختام. وبما أن دائرة التأثير، ودائرة الدوران، ودائرة الغسل تكون منفصلة جسديًّا عند مفاصل الوحدات، فإنه يمكن صيانتها كلٌّ على حدة. ويتأكل ختم المكبس المؤثر أسرع ما يكون في الصخور الصلبة؛ بينما يتفاقم تدهور ختم علبة الغسل أسرع ما يكون في المياه الملوثة؛ أما أختام محرك الدوران فتتبع دورة خاصة بها تعتمد على حمل العزم وحالة المادة التشحيمية.

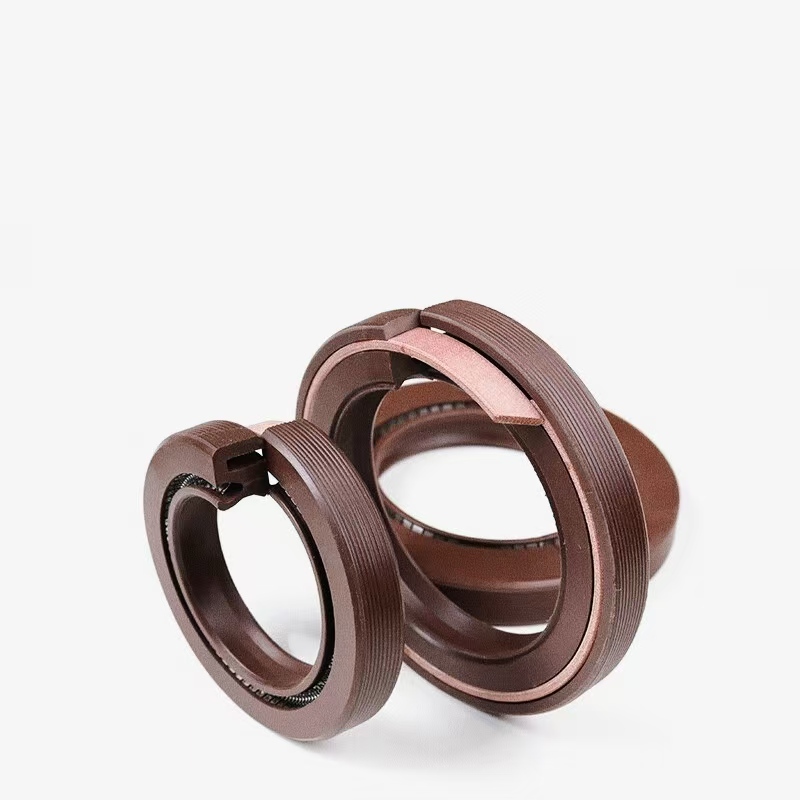

توفر شركة HOVOO مجموعات الأختام حسب دائرة فردية لمثاقب الانزياح ذات الهيكل المنقسم— حيث تتوفر مجموعة التأثير ومجموعة الغسل ومجموعة الدوران كعناصر منفصلة بدلًا من مجموعة إصلاح شاملة مدمجة. ويتماشى هذا النهج مع نمط التآكل الفعلي للتصاميم ذات الهيكل المنقسم، ويتجنب استبدال الأختام التي لا تزال تمتلك عمر خدمة متبقٍّ. أما المراجع الخاصة بكل طراز من طرازات سلسلة Sandvik HL وطرازات Epiroc COP وطرازات Montabert ذات الهيكل المنقسم فهي متوفرة على الموقع الإلكتروني hovooseal.com.
