أي مادة أختام هي الأنسب للمثقاب الصخري؟ مقارنة بين البولي يوريثان (PU) والمطاط النتريلي الهيدروجيني (HNBR) والبولي تيترا فلورو إيثيلين (PTFE)

إن مسألة اختيار أفضل مادة مانعة للتسرب لها إجابة دقيقة وإن كانت محبطة: فهي تعتمد على نمط التلف الذي تحاول تجنبه. يتلف البولي يوريثان (PU) نتيجة الانضغاط الحراري عند درجات حرارة أعلى من 90 درجة مئوية. ويتلف مطاط النتريل المهدرج (HNBR) نتيجة التآكل السطحي في البيئات ذات الأحمال العالية من الجسيمات. أما البولي تترافلوروإيثيلين (PTFE) فيتلف نتيجة التمدد داخل فجوات التجويف إذا لم يتم دعمه بشكل صحيح في التطبيقات الديناميكية. لكل مادة نمط تلف سائد، والخيار الأمثل هو المادة التي يكون نمط التلف السائد فيها هو الأقل احتمالاً في ظروف التشغيل الخاصة بك.

يبدو ذلك وكأنه مشكلة تتعلق بعلم المواد. وفي الواقع، إنها تقييم لظروف الموقع يعتمد على ثلاثة مدخلات: درجة حرارة التشغيل، وتركيب السائل، ومعدل دورة الحمل الديناميكي. وبمجرد تحديد هذه المدخلات الثلاثة بدقة، فإن اختيار المادة يتبع منطقيًّا. أما إذا أُخطئ في تحديدها أو استُخدمت علبة مانع تسرب بولي يوريثان قياسية عامة في تطبيقٍ يحتاج إلى مادة HNBR، فإن المانع يفشل بالطريقة التي يفشل بها البولي يوريثان عند ارتفاع درجة حرارته: تدريجيًّا وصامتًا، دون أي تسرب خارجي حتى اكتمال فقدان الانضغاط (Compression Set)، بينما يكون تدفق التفافي (Bypass Flow) قد بدأ في الازدياد منذ أشهر.

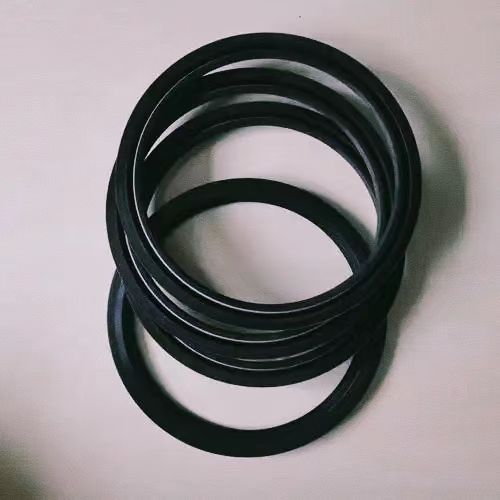

PU: المانع الديناميكي الافتراضي وسقفه الحراري

البولي يوريثان هو المادة الأساسية المستخدمة في أختام المكابس percussive، وأختام الأكمام التوجيهية، وأختام صندوق الغسل الديناميكي في مثاقيب الصخور الهيدروليكية. والأسباب عملية: فللبولي يوريثان مقاومة ممتازة للتآكل، وقوة شد عالية تحت الأحمال الديناميكية، ومرونة جيدة للحفاظ على تلامس الختم عند ترددات الضرب المتكررة التي تتراوح بين ٣٠–٦٠ هرتز. وهو يتحمل الزيوت الهيدروليكية المعدنية دون انتفاخ ملحوظ، كما أنه مستقر أبعاديًّا عبر مدى درجات الحرارة السائد في العمليات السطحية والعمليات تحت الأرضية في المناخات المعتدلة.

والحدّ المسموح به هو حراري. فعند درجات حرارة مستمرة تفوق ٩٠–٩٥°م، يتعرض البولي يوريثان لزيادة متسارعة في الانضغاط الدائم (compression set)، حيث يفقد المطاط المرن قدرته على الاسترجاع المرن، وتتكيّف حافة الختم تكيّفًا دائمًا مع أبعاد الحفرة في الجدار دون أن تعود إلى هندسة تلامس الختم المصممة أصليًّا. ويبدو الختم سليمًا من الناحية الفيزيائية؛ لكنه ببساطة توقف عن أداء وظيفته كعنصر ختم مُحمّل بنابض. ويبدأ التسرب عبر غرفة الضرب قبل أن يظهر أي تسرب خارجي مرئي.

المناجم العميقة التي تعمل في درجات حرارة مرتفعة — حيث تتجاوز درجة حرارة سطح الوجه المحيط ٣٥°م، ودرجة حرارة زيت العودة الهيدروليكي ٧٥°م — تتجاوز عادةً النطاق الحراري المسموح لمركب البولي يوريثان (PU) أثناء التشغيل المستمر الطويل للطرق. كما يمكن أن تؤدي العمليات السطحية في المناخات الاستوائية دون تبريد كافٍ للزيت إلى نفس النتيجة. وفي تلك البيئات، فإن استخدام مركب البولي يوريثان (PU) ليس خاطئًا اقتصاديًّا بسبب رخصه؛ بل هو خاطئ لأن فترة الخدمة التي يفشل بعدها غير قابلة للتنبؤ، كما أن الأختام الفاشلة في دائرة الطرق لا تُصدر تحذيرًا واضحًا.

المطاط النتريلي المهدرج (HNBR): الترقية المُحسَّنة لمقاومة الحرارة والكيميائيات

يُعالِج المطاط النتريلي المهدرج (HNBR) ضعف مركب البولي يوريثان (PU) في مقاومة الحرارة من خلال إشباع الروابط الثنائية غير المشبعة بين ذرات الكربون في الهيكل الأساسي النتريلي بالهيدروجين. وبذلك يحتفظ البوليمر الناتج بمقاومة النتريل للزيوت — إذ تبقى المجموعات القطبية (C≡N) التي تقاوم الانتفاخ في الزيوت المعدنية سليمة — بينما يقاوم الهيكل الأساسي المشبع التحلل الحراري والهجوم الكيميائي الناتج عن الأوزون، وتركيب المياه العدوانية، والسوائل الهيدروليكية القائمة على الإستر.

تحتفظ مادة الـHNBR بخصائص إغلاق مفيدة حتى درجة حرارة ١٥٠°م مستمرة—أي هامش يبلغ ٦٠°م فوق مادة الـPU. وفي البيئات الحارة في المناجم، يُترجم هذا الهامش مباشرةً إلى فترات خدمة أطول وأكثر قابليةً للتنبؤ. ففي جهاز الحفر الدوراني (drifter) المستخدم في منجم ذهب عميق، حيث تصل درجة حرارة زيت الإرجاع باستمرار إلى ٩٥°م، ستنتج أغطية الإغلاق المصنوعة من مادة الـHNBR أداءً يفوق نظيرتها المصنوعة من مادة الـPU بنسبة تتراوح بين ٤٠٪ و٧٠٪ في دائرة التأثير. وهذا ليس تحسّنًا طفيفًا؛ بل على مدى عمر تشغيلي للمعدّة يبلغ ٥٠٠٠ ساعة، فإن الفرق يكون بين ١٢ و٨ مجموعة الختم تغييرات لكل وحدة.

كما أن مطاط HNBR يتعامل مع مياه التصريف الحمضية الناتجة عن المناجم والمياه الجوفية المالحة بشكل أفضل من مطاط PU. ففي عمليات استخراج النحاس والذهب، حيث تكون مياه التكوين حمضية (بدرجة حموضة pH تتراوح بين ٤ و٥)، يتعرّض هيكل مطاط PU الجزيئي لهجوم من تركيز أيونات الهيدروجين بطريقةٍ يقاومها البوليمر المشبع في مطاط HNBR. ويتجلى ذلك في تشقق سطحي متسارع لأختام PU — أي تشكل شقوق دقيقة تنمو تدريجيًّا نحو الداخل وتخلق مسارات تدفق جانبية — بينما تظهر أختام HNBR في نفس الدائرة أنماط اهتراء طبيعية.

PTFE: خامل كيميائيًّا لكنه يتطلب متطلبات ميكانيكية صارمة

بولي تترافلوروإيثيلين—PTFE—يختلف تمامًا عن البولي يوريثان (PU) والمطاط النيتريلي الهيدروجيني (HNBR). فسلاسله الكربونية-الفلورية كيميائيًّا خاملةٌ جدًّا؛ إذ لا تتورّم عند تعرضها للأحماض أو القواعد أو المذيبات أو أية سوائل عدائية أخرى تُصادَف في عمليات التعدين. كما يتمتّع بمعامل احتكاك منخفض جدًّا، ما يتطلّب تشحيمًا أقل مقارنةً بالختم المطاطي، ويحافظ على خصائصه ضمن نطاق واسع من درجات الحرارة.

والحقيقة الميكانيكية هي أن لمادة الـPTFE مرونةً منخفضةً جدًّا. فهي لا تتكيف مع هندسة الأسطوانة (الثقب) كما يفعل المطاط، بل تحتاج إلى عنصر مشدود بزنبرك أو عنصر داعم للحفاظ على التماسك الختمي أثناء اهتراء السطح. وفي التطبيقات الديناميكية ذات الضربات المتكرّرة، يخرج الختم المصنوع من الـPTFE النقي دون حلقة دعم إلى فراغ التداخل بين المكبس والأسطوانة تحت تأثير قمم الضغط الدوري التي تتراوح بين ١٦٠ و٢٢٠ بار في عمليات الضرب المتكرّرة، ما يؤدي إلى فشل المادة الخارجة خلال ساعات.

الدور المناسب لمادة الـPTFE في مجموعة أغطية الإغلاق الخاصة بمثاقب الصخور هو في الدوائر الثابتة: حلقات O عند منفذ المُجمِّع، ومقاعد ختم مدخل ماء الغسل، والinterfaces الثابتة لكتلة الصمام. وفي كاسرة صخور هيدروليكية ذات حركة سريعة اختُبرت في منجم البوكسيت، فشلت ختمات المكبس المصنوعة من مطاط HNBR بسبب التلوث وارتفاع الحرارة. وباستبدالها بختمات ذات طاقة ذاتية مصنوعة من مادة البوليتيترافلوروإيثيلين (PTFE)، توقفت دورة الاستبدال المتكرر — لأن مقاومة البوليتيترافلوروإيثيلين (PTFE) للتآكل وخواصه الكيميائية الخاملة كانت تفوق مرونته الأقل في تلك البيئة الملوثة ذات الحركة السريعة المحددة. هذه حالة تطبيق محددة؛ ولا يمكن تعميمها على جميع ختمات الضرب الديناميكية.

مقارنة المواد حسب دائرة المثقاب الصخري والشرط التشغيلي

اتخاذ القرار الصحيح دون الحاجة إلى مختبر

لا تمتلك معظم المواقع بيانات تحليل الزيت أو تحليل كيمياء مياه المناجم عند اللحظة التي يتم فيها طلب مجموعة الختم. وهناك ثلاثة مؤشرات ميدانية تُمكّن من اتخاذ قرارٍ موثوقٍ دون الحاجة إلى اختبارات رسمية. أولًا: ما درجة حرارة زيت الهيدروليك العائد؟ استخدم مقياس حرارة بالأشعة تحت الحمراء على أنبوب العودة بعد ٣٠ دقيقة من التشغيل بالطرق. إذا كانت الحرارة تتجاوز باستمرار ٨٠°م، فاستخدم مطاط HNBR في دائرة الطرق. ثانيًا: كيف يبدو ماء المناجم عند وجه الحفر؟ إذا كان لونه أخضر أو برتقالي، فهذا يدل على وجود أحماض معدنية؛ لذا يجب استخدام مطاط HNBR لأختام الغسل. ثالثًا: هل فشلت مجموعات الختم السابقة المصنوعة من البولي يوريثان مبكرًا بسبب التشقق السطحي أو الانضغاط الدائم بدلًا من التآكل الناتج عن الاحتكاك؟ إذا كانت الإجابة بنعم، فإن سبب الفشل هو ارتفاع الحرارة أو التأثير الكيميائي وليس العوامل الميكانيكية؛ لذا يجب تغيير نوع المركب المستخدم.

توفر شركة HOVOO مجموعات أختام المثاقب الصخرية المصنوعة من البولي يوريثان (PU) والمطاط النيتريلي الهيدروجيني (HNBR) لجميع طرازات المثاقب الدورانية الرئيسية، مع خيارات للأختام الثابتة المصنوعة من مركّب البولي تترافلوروإيثيلين (PTFE) للتطبيقات التي تتضمّن مواد كيميائية عدوانية. وتشمل مرجعية المجموعة الإشارة إلى نوع المركّب المستخدم، مما يجعل الطلبات واضحة ودقيقة بدلًا من الاعتماد على معيارٍ واحدٍ افتراضي. ويمكن الاطلاع على مراجع الطرازات الكاملة وأنواع المركّبات على الموقع الإلكتروني hovooseal.com.
