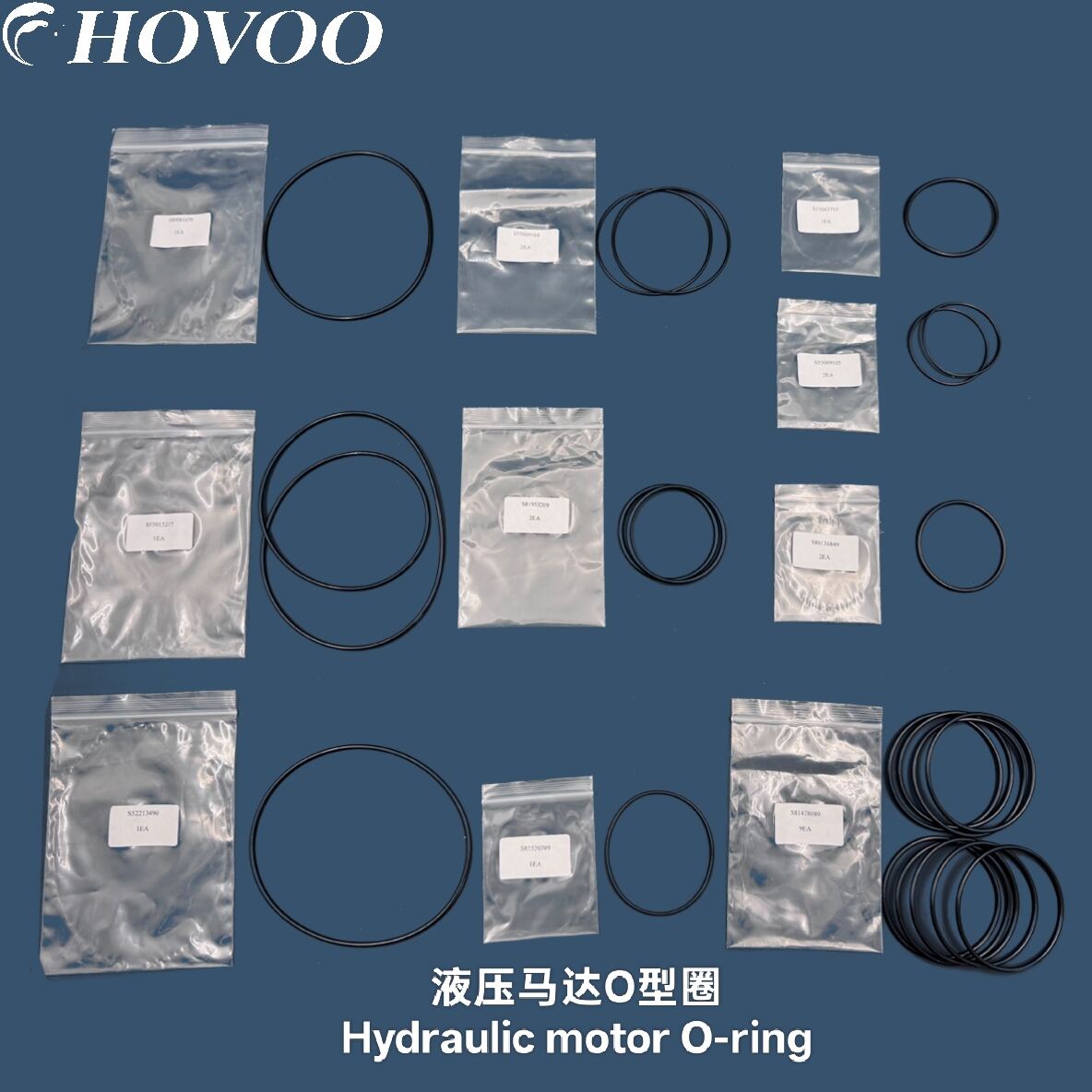

těsnicí sady pro hydraulický kamenolomný vrták 55010738/HLX5

Dotaz

Přehled
Dotaz
Související produkty

Vlastnosti

Položka	Specifikace
Úplný název zařízení	Sandvik Hydraulický kamenolomní vrták HLX5
Typ zařízení	Středně náročný hydraulický kamenolomní vrták / třída 20 kW
Použitelné pracovní scénáře	Podzemní těžba, ražba tunelů, podpora vrtacích jumbů DD310 a dalších
Celková hmotnost	Přibližně 115 kg
Jmenovitý nárazový výkon	20 kW (26,8 k)
Frekvence nárazů vysoké frekvence	67 Hz (4020 úderů za minutu)
Standardní jmenovitý pracovní tlak oleje	Nárazový okruh: 120–220 bar; Rotační okruh: max. 175 bar
Základní konstrukční uspořádání	Nezávislá konstrukce rozvodu s pístem a rukávovým ventilem, tlumení nárazu ve 5 stupních, modulární přední oplachová sestava, tuhý litý dělicí design, pohodlná údržba přímo na vozidle
Standardní adaptéru hřídele	R32 / R38 / T38 / T45 (nejběžnější specifikace je R38-500 mm)
Doporučený interval údržby	1500 provozních hodin při nárazovém zatížení
Model pro přímou výměnu	Sandvik RDX5, 100 % vzájemně zaměnitelné montážní rozměry a výkon
Spotřební materiál a náhradní díly	Kompletní podpora BOM náhradních dílů ( sady uzavíracích prvků , nárazový píst, vodící pouzdra, rotační hřídele atd.)

HLX5 Hhydraulický Pečeť Drýhy Sada Součásti

Schéma

Doplňující poznámky

Tento komplet je speciálně navržen pro HLX5 kamenorubný vrták. Sada obsahuje celkem 30 příslušenství, podrobné rozdělení je následující:

REF	Číslo dílu	Jméno a příjmení	Standardní označení	Množství
1	15274948	Sestava zařízení pro promývání	Seznam oddělených dílů	1
2	55003460	Převodovka	Seznam oddělených dílů	1
10	15273378	Sestava otáčecího pouzdra	Včetně dílu 89	1
11	15274008	Vrtací sleev	–	1
12	15419408	Převodovka	–	1
25	15079718	Posuvná podložka	–	2
26	15252568	Cap Nut	–	2
29	55003402	Konečník	–	4
30	15270218	Spojení	–	1
34	55003400	Šroub	–	4
36	15274818	Slitiny	–	1
40	55003603	Šroub	–	1

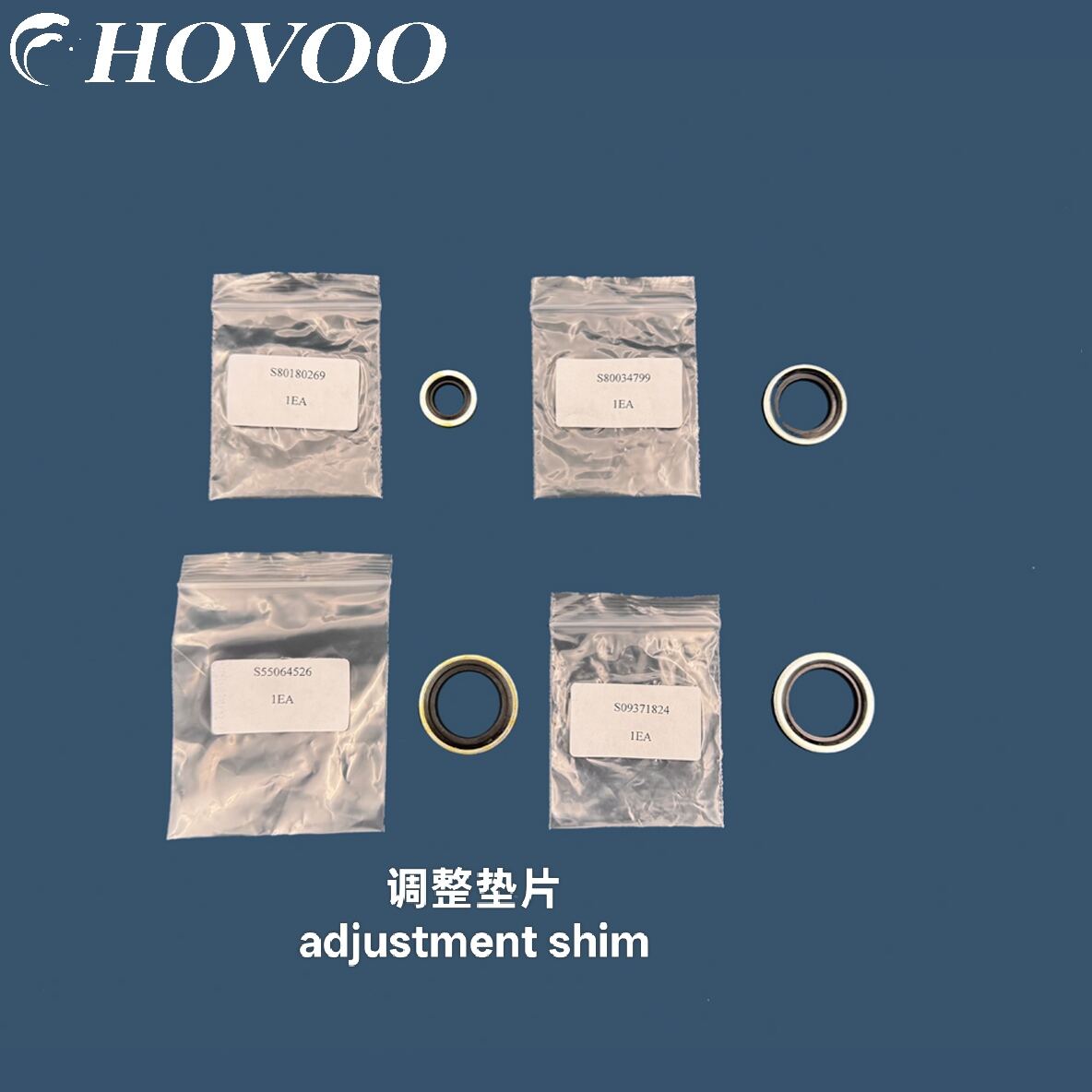

52	80180269	Lehovaný uzavírací kroužek	U 13,7×22×1,5 D2 = 15,4	1
64	55015217	O-kroužek	245 × 3, NBR	1
69	04768968	Gumová obalová vrstva	1 1/2" upínací hřídel	1
70	28067890	Klička na hadici	50 SMS 2298	1
89	15270508	Ložisková vložka	–	1
–	55006506	Sada uzavíracích prvků	–	–
–	55006507	Speciální nástroje	–	–
3	55003475	Rozstupovač	Seznam oddělených dílů	1
13	15421618	Otočný hřídel	–	1
14	55002317	Pouzdro	Držák kolíku	1
20	15273658	Sestava ložiskového pouzdra	Včetně dílu 90	1
27	55003398	Šroub	–	2
28	15271638	Stud	–	2
31	15251148	Stabilizační píst	–	6
32	15070608	Kolík	–	9
33	15261588	Stabilizační píst	–	3
41	80397839	Kulové válecové ložisko	–	1

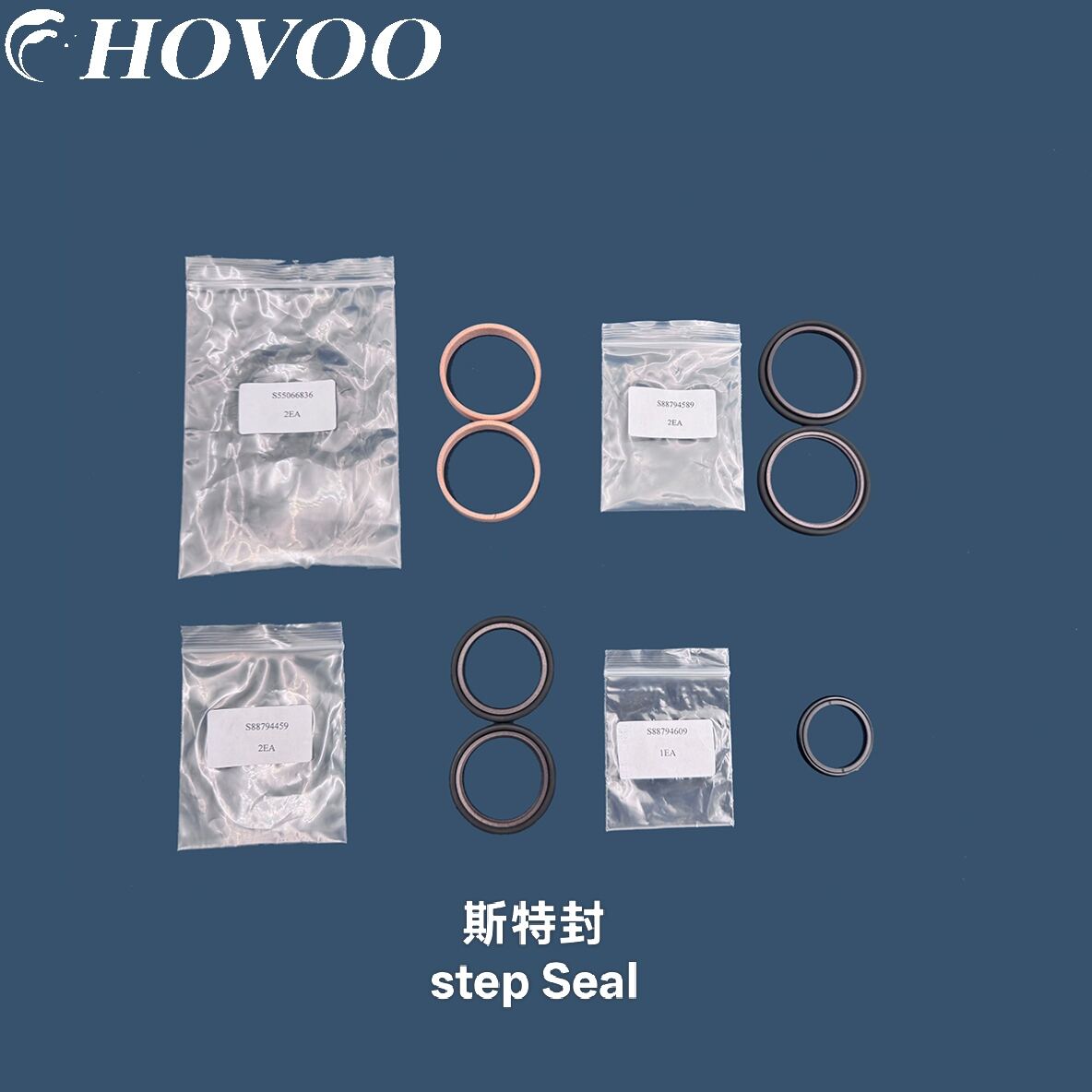

43	88794589	Těsnění pístní tyče	–	2
44	88794609	Pečlivě uzavřený šachta	–	1
45	88398049	Pečeť	–	9

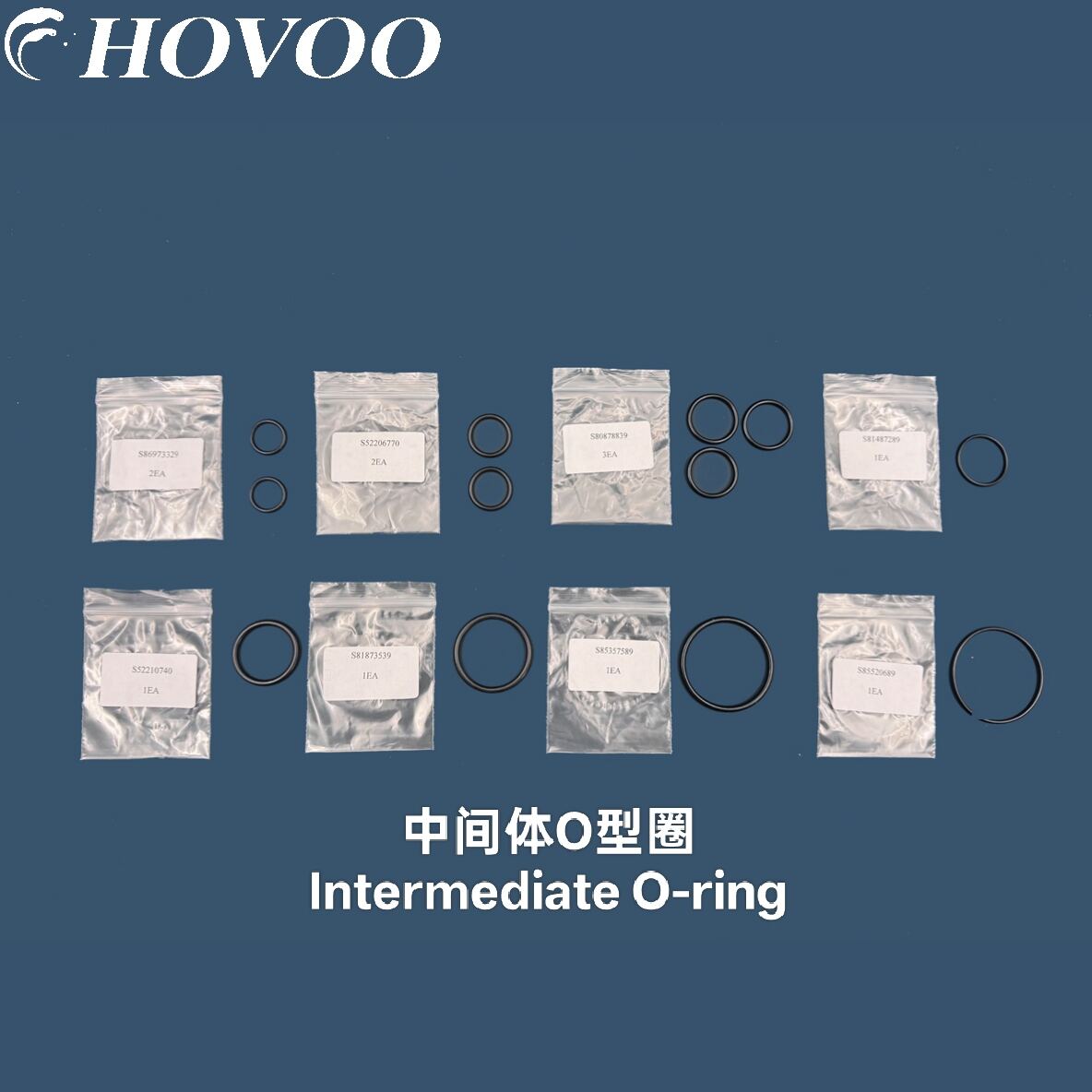

48	80146749	O-kroužek	64,5 × 3–1, NBR	1
49	85357589	O-kroužek	41,2 × 3–1, NBR	3
50	80065809	O-kroužek	74,5X3-1 SMS 1586	1
51	80011969	O-kroužek	99,5X3-1, NBR	2
90	88809749	Needle bearing	–	1
–	55006506	Sada uzavíracích prvků	–	–
–	55006507	Speciální nástroje	–	–
4	55010527	Karoserie	Seznam oddělených dílů	1
5	55003625	Nízkotlaký akumulátor	Seznam oddělených dílů	1
6	55003627	Vysokotlaký akumulátor	Seznam oddělených dílů	1
7	55008161	Plát	–	1
8	55003484	Spojovací díl	Seznam oddělených dílů	1
9	55003485	Spojovací díl	Seznam oddělených dílů	1
15	15269308	Ložisko	–	1
16	30296468	Slitiny	–	1
17	55004784	Válec	Vodící válec	1
18	15257638	Distribuční agentura	–	1
19	55002318	Válec	Sestava zadního ložiskového pouzdra	1
21	55002637	Cover	–	1
26	15252568	Cap Nut	Zadní	6
35	55009785	Montážní sada	Seznam oddělených dílů	1
37	55004226	Těsnicí deska	Accumulator	2
38	15253988	Slitiny	Accumulator	1
39	55004625	Slitiny	Pro zadní kryt	1
42	88794459	Těsnění pístní tyče	–	2
46	55009105	O-kroužek	55X2 90 SHA	2
47	81873539	O-kroužek	32,2X3, NBR	1
50	80065809	O-kroužek	74,5X3-1 SMS 1586	7
53	80058789	Šestihranný závrtkový šroub s hlavou	M10X45 –	8
54	44572950	Šestihranný závrtkový šroub s hlavou	M10×60 –	2
55	80047059	Šrouby	M12×30 –	4
57	80053739	Šrouby	M16×35 –	–
58	80219829	Šrouby	M16×70 –	–
61	85128209	Zámková podložka	M10	–
62	85106809	Zámková podložka	M12	–
63	85068749	Zámková podložka	M16	–
–	55006506	Sada uzavíracích prvků	–	–
–	55006507	Speciální nástroje	–	–
