těsnicí sady pro hydraulický kamenolomný vrták 8679419512/HC25

Dotaz

Přehled
Dotaz
Související produkty

Vlastnosti

Položka	Specifikace
Úplný název zařízení	Hydraulický kamenolomný vrták HC25
Typ zařízení	Hydraulický nárazový kamenolomný vrták, přímý pohon otáčení
Použitelné provozní scénáře	Rozvoj podzemního hornictví, ražba malých tunelů, vrtání děr pro kotvy, vrtání malých vrtů pro trhací práce, vhodné pro malé vrtné soustrojí pro hornictví / ruční vrtní jumbo
Celková hmotnost	72 kg
Celková délka (bez hřídele)	779 mm
Jmenovitý rázový výkon	6–8 kW
Frekvence rázového úderu	53 Hz (3180×/min)
Standardní jmenovitý pracovní tlak oleje	110–150 bar
S standardní rozsah průměrů vrtání	32–64 mm
Rozsah otáček nezávislého rotačního motoru	180–300 ot/min
Maximální výstupní točivý moment	320 N·m
Standardní průtoková rychlost vody pro splachování	55–65 l/min
Jmenovitá hodnota provozního hluku	＜106 dB
Základní konstrukční uspořádání	Dvojité tlumivé konstrukce, úplně utěsněná vysokotlaká konstrukce, integrovaný mechanismus pro náraz a rotaci, lehká modulární konstrukce pro snadnou údržbu a kompletní přepracování
A Použitelné vrtací tyče	R32 / R38 / T38
Přizpůsobivost tvrdosti hornin	Středně tvrdé horniny (koeficient tvrdosti podle Protodyakonova f = 6–10)
Příslušné vrtací zařízení	Malé podzemní vrtací soustrojí, pásová tunelovací soustrojí, kotvová vrtací soustrojí

HC25 H hydraulický Pečeť H rýhy Sada Součásti

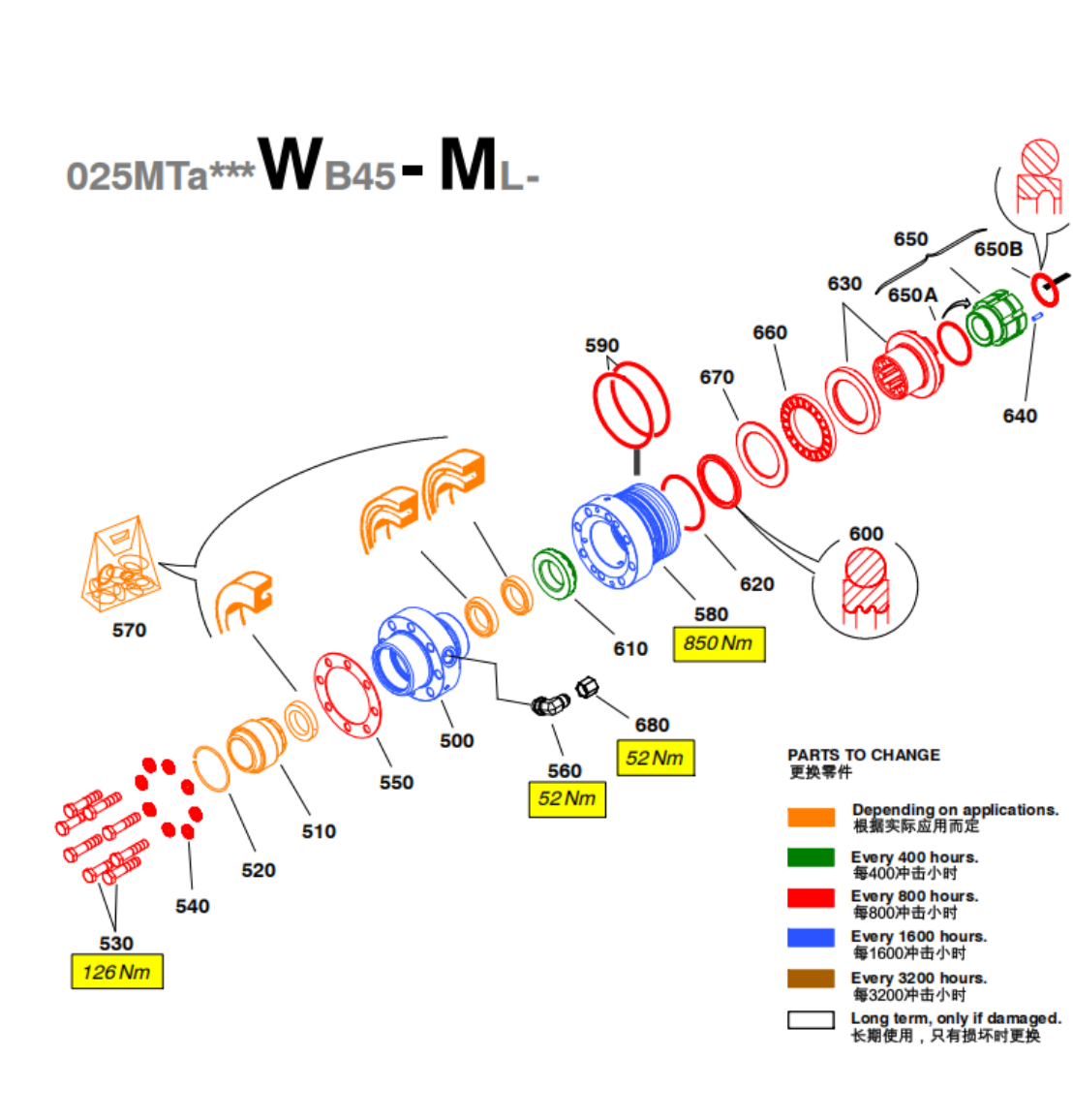

Schéma

Doplňující poznámky

Tento komplexní balíček náhradních dílů pro úplnou údržbu je dokonale přizpůsoben vrtacímu kladivu Montabert HC25. Zahrnuje všechny základní opotřebitelné díly a konstrukční součásti nutné pro pravidelnou údržbu i kompletní přepracování zařízení.

Index	Množství	Číslo dílu	Popis	Jméno
A	1	86473303	O-držadlo	O-kroužek
A	1	86751831	Sada řídících měřidel	Sada řídících měřidel
10	1	86714383	Carter	Pouzdro
20	1	86714466	Válec	Válec
30	1	86250107	Pohonné součásti	Needle bearing
40	1	86221595	Pohonné součásti	Needle bearing
50	1	86679388	Pečeť	Pečeť
60	1	86715489	Horní válec	Horní válec
70	1	86624160	Kolík	Kolík
80	1	86715414	Nárazový píst	Nárazový píst
90	1	86715422	Distribuční agentura	Rozdělovací ventil
100	1	86714490	Horní příruba	Horní příruba
110	1	86770898	O-držadlo	O-kroužek
120	1	86255700	O-držadlo	O-kroužek
130	1	86797032	O-držadlo	O-kroužek
140	1	86796281	Sada membrán včetně:	Sada dusíkových membrán
140A	1	86600632	Ventil	Ventil
140B	1	86580966	Závitová zátka	Závitová zátka
150	12	95421335	Závrtný šroub UNF 3/8"	Závrtný krycí šroub UNF 3/8"
160	1	95303368	Adaptér	Adaptér
170	2	95303384	Adaptér	Adaptér
180	1	86715448	Tlačitko	Tlačný tyč
190	1	86418357	Zástrčka	Zástrčka
200	2	86632916	Zástrčka	Zástrčka
210	2	86263233	Zástrčka	Zástrčka
220	1	86247723	Zástrčka	Zástrčka
300	1	86697083	Hydraulický motor	Hydraulický motor
310	1	86668670	Zadní kryt	Zadní kryt
320	1	86715430	Kryt pístu	Kryt pístu
330	1	86668860	Tah	Pěťová čistička
340	1	86668886	Prsten	Prsten
350	1	86712403	Prsten	Prsten
360	1	86684263	Pečeť	Pečeť
370	1	86668696	Hřídel motoru	Hřídel motoru
380	1	86350857	O-držadlo	O-kroužek
390	8	95234712	Závrtný šroub UNF 1/2"	Závrtný krycí šroub UNF 1/2"
400	4	86548609	Závrtný šroub M12	Závrtný krycí šroub M12
410	2	86330107	Adaptér	Adaptér
420	1	86420098	O-držadlo	O-kroužek
430	2	86247723	Zástrčka	Zástrčka
500	1	86715455	Přední vodítko	Tělo předního vodítka
510	1	86736311	Prsten	Vložka předního vodítka
520	1	86582558	Přípojný kroužek	Přípojný kroužek
530	8	86715943	Šroub se šestihrannou hlavou UNF 1/2"	Šroub se šestihrannou hlavou UNF 1/2"
540	8	86467032	Myčka	Myčka
550	1	86715463	Prsten	Prsten
560	1	95303335	Adaptér	Adaptér
570	1	86726734	Sada uzavíracích prvků	Sada těsnění pro vodu
580	1	86728698	Přední víko	Přední víko
590	2	86267069	O-držadlo	O-kroužek
600	1	86684271	Pečeť	Pečeť
610	1	86733243	Zásuvka pro uchycení	Zásuvka pro uchycení náboje
620	1	86732526	O-držadlo	O-kroužek
630	1	86732575	Náboj se zubovým hřídelím + kroužek	Plášť náboje se zubovým hřídelím + kroužek
640	1	86624160	Kolík	Kolík
650	1	86796018	Omezovač náboje včetně	Sestava omezovače náboje
650B	1	86715554	Těsnění s rty	Těsnění s rty
660	1	86676822	Kulový tlakový ložisko	Podložka kulového tlakového ložiska
670	1	86676889	Prsten	Prsten
680	1	86247723	Zástrčka	Zástrčka
800	1	86488475	Plastová zátka (průměr 45)	Plastová zátka (průměr 45)

Všechny náhradní díly jsou přesně vyráběny podle původních specifikací, čímž je umožněna profesionální komplexní údržba, přepracování a dlouhodobý stabilní provoz kamenolomové vrtačky HC25.
