Forside / Produkter / Rock Drill / Epiroc
Funktioner
Vare |
Specifikation |
Fuldt udstyrsnavn |
Epiroc COP1838HD+ hydraulisk stenbor |
Udstyrstype |
Kraftigt hydraulisk stenbor med høj frekvens |
Anvendelige arbejdsscenarier |
Underjordisk minedriftstunneling, vejudgravning, forankring i bjergmasse, borerhuller til sprængning, kontinuerlig drift i hårdt bjerg |
Samlet vægt |
175kg |
Samlet længde (uden skaft) |
1008 mm |
Nominalt stødkraft |
18 KW |
Højfrekvent stødfrekvens |
57–60 Hz |
Standard nominel arbejdsoletryk |
230 bar |
S standard boringens diameterområde |
35–64 mm |
Uafhængigt rotationsmotors hastighedsområde |
0–340 omdr./min (trinløst indstilbar, fremad- og bagudretning) |
Maksimal udgangsrotationsmoment |
820 Nm (valgfrit op til 1000 Nm) |
Kernestrukturkonfiguration |
Modulær integreret karrosseri, høj slidstærk tætningsystem, nem vedligeholdelse, hurtig udskiftning af sliddele, flydende skaftdesign, dobbelt hydraulisk dæmpningsstruktur |
Tilpasset specifikation for borrhætte |
T38 |
Tilpasset borspecifikation |
knappesorbits på 35–64 mm |
Tilpasset borspecifikation |
35–64 mm stenborehoved |
Matchende hydraulisk olieflow |
75–92 L/min |
Samlet dimension (bredde × højde) |
251 mm × 223 mm |

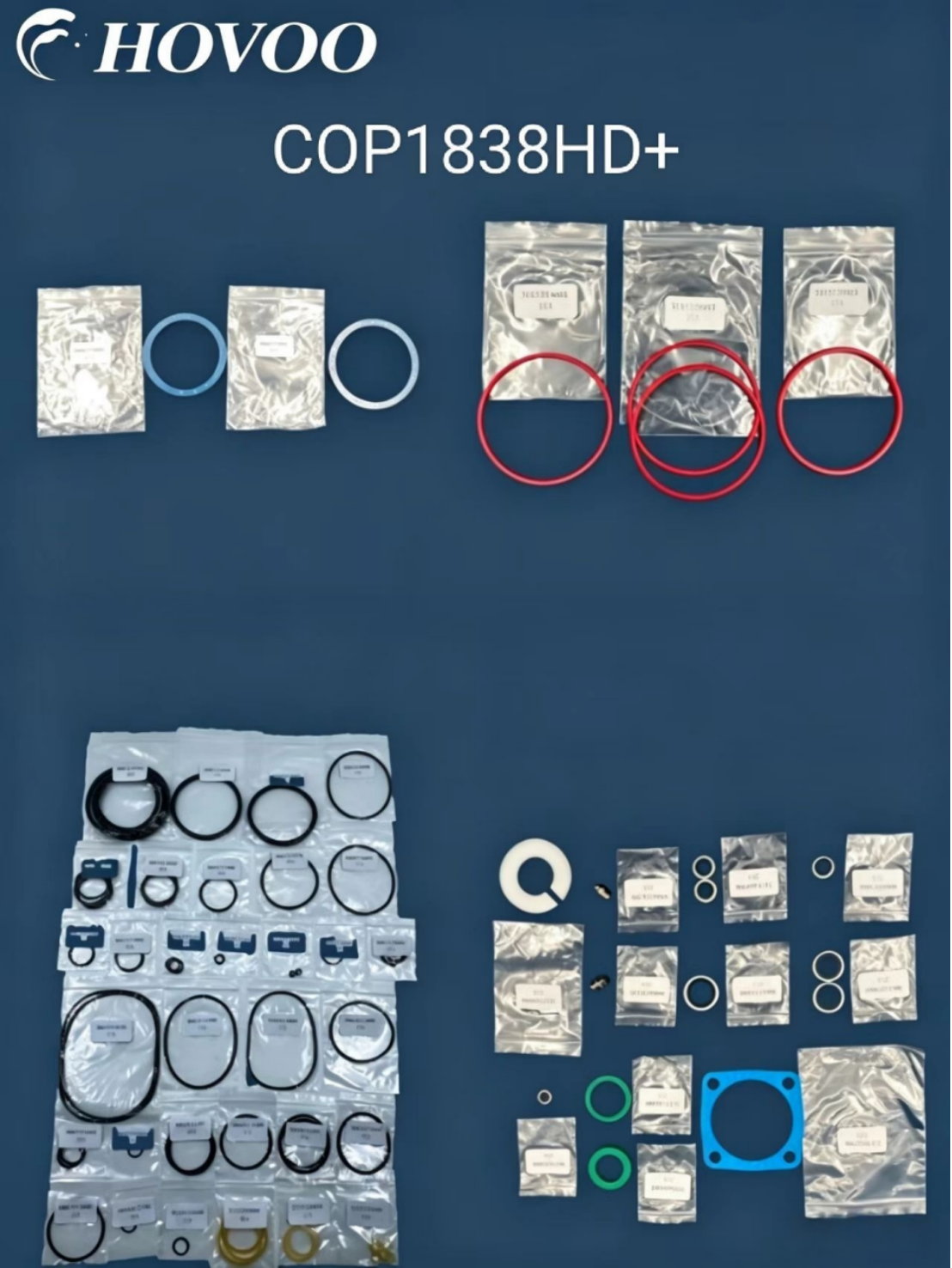

COP1838HD+ H hydraulisk Sæl D rille Udstyr Komponenter

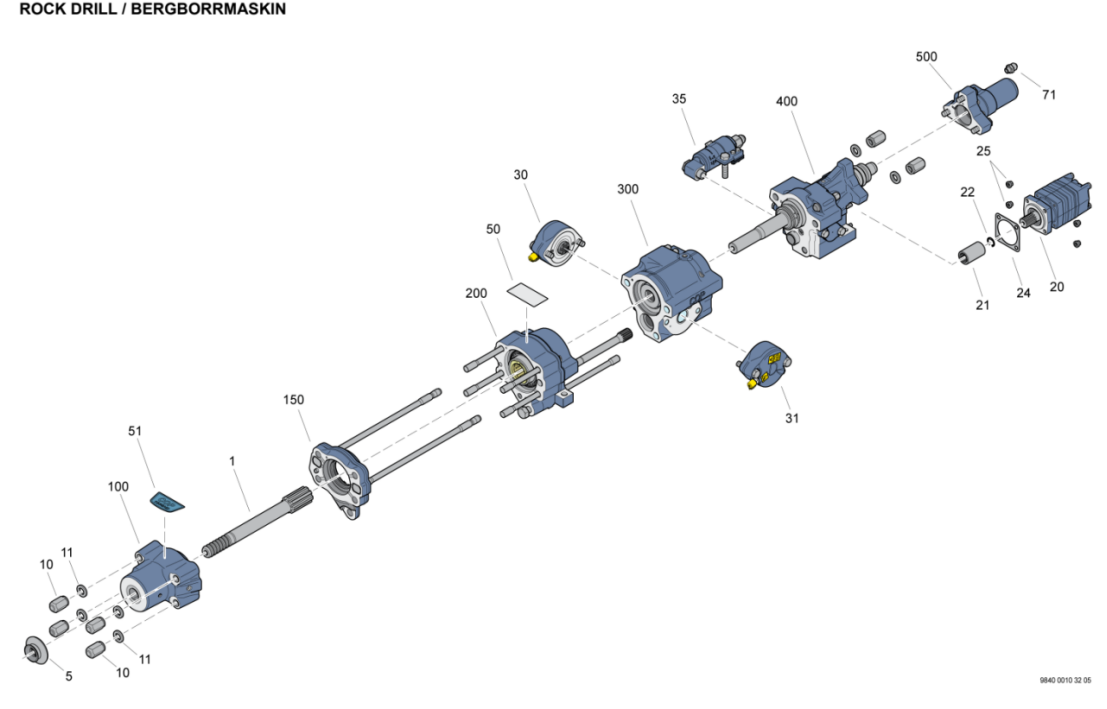

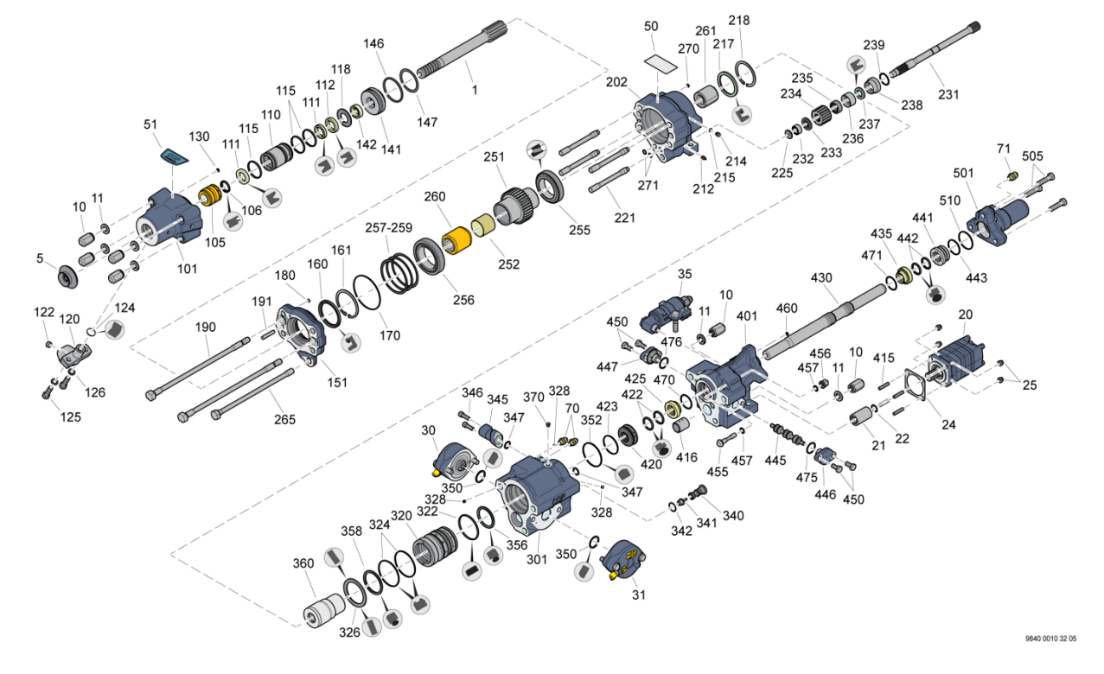

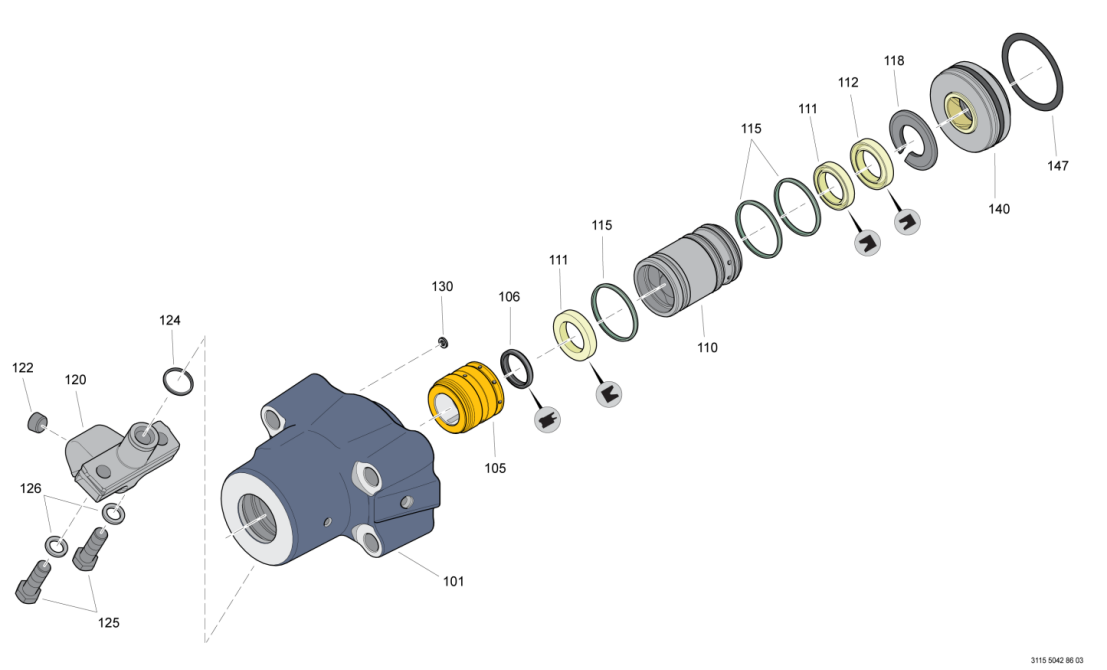

SKEMA TEGNING
Yderligere bemærkninger
Dette sæt er specielt designet til RD18U-hydraulikboreren. Sættet indeholder i alt 120+ tilbehør, med følgende detaljeret opdeling:
Del nr. |
Antal |
Engelsk navn |
Bemærkning |
0653903800 |
1 |
Gask |
|
0661102000 |
1 |
Tætningswasher |
|
0661103400 |
2 |
Tætningswasher |
|
0663210062 |
2 |
O-ring |
|
0663210576 |
1 |
O-ring |
|
0663212000 |
2 |
O-ring |
|
0663213301 |
4 |
O-ring |
|
0663612100 |
3 |
O-ring |
|
0663613401 |
2 |
O-ring |
|
0663613500 |
1 |
O-ring |
|
0663613800 |
1 |
O-ring |
|
0666718801 |
1 |
Radialt tætningslæbe |
|
0667120600 |
1 |
Sæl |
|
3115169700 |
2 |
Tætningswasher |
|
3115298800 |
2 |
Lædering |
|
3115324500 |
2 |
Lædering |
|
3115328913 |
2 |
Lædering |
|
3115328923 |
1 |
Lædering |
|
3115329018 |
1 |
Lædering |
|
3115514601 |
1 |
Lædering |
|
3115097000 |
2 |
Delsætningskasse |
|
3115115600 |
2 |
Delsætningskasse |
|
3115187900 |
1 |
Delsætningskasse |
|
3115188000 |
1 |
Delsætningskasse |
|
3115347390 |
4 |
Tætningskit til hydraulikmotor |
|
0509022100 |
1 |
Rullerlager |
90/140×32 |
0509022300 |
1 |
Rullerlager |
|
0516150401 |
1 |
Nålbånd |
22/34×16 |
0516153800 |
1 |
Nålbånd |
|
3115188100 |
1 |
Gummistift |
|
3115211200 |
1 |
GUIDE |
|
3115274200 |
1 |
Føringsskal |
39,2 × 3 90 SHORE |
3115296801 |
1 |
Roterende spændebusning |
|
3115535802 |
1 |
Foring |
|
3115082400 |
1 |
Ærme |
28/44 × 8 90 NBR/108 |
0259001100 |
4 |
Trådeindsetning |
HELI-COIL M14×1,5D |
0259006800 |
2 |
Trådeindsetning |
HELI-COIL M12×1,5D |
0259031100 |
5 |
Trådeindsetning |
HELI-COIL M20×2×1,5D |
0259206100 |
7 |
Trådeindsetning |
HELI-COIL M16×1,5D |
0686420103 |
1 |
Stik |
|
0686644200 |
1 |
Stik |
TYPE B – STÅL 5,8 |
0686644704 |
2 |
Stik |
|
0686901054 |
1 |
Beskyttelsesprop |
|
0686911000 |
1 |
Beskyttelsesprop |
|
3115026300 |
3 |
Stik |
|
3115182500 |
1 |
Rørprop |
M22×1.5 |
3115187000 |
3 |
Beskyttelsesprop |
|
3115240100 |
1 |
Rørprop |
G1/4 |
3115329100 |
1 |
Reguleringsprop |
|
0147143803 |
4 |
Heksagon sokkel hoved bold |
M14×30 – 8,8 |
0147148103 |
3 |
Heksa hovedbold |
M16×60 – 8,8 |
0211196084 |
2 |
Skrue |
24,2×3 90 SHORE |
3115116500 |
4 |
Stud bold |
Ikke solgt separat |
3115145700 |
1 |
Sidebolt |
|
3115270210 |
6 |
Fastgørelsesskru |
|
3115321400 |
1 |
Nødder |
|
3115361300 |
4 |
Stud bold |
|
3115176500 |
1 |
Ventilstempel |
Venstre |
3115207605 |
1 |
Ventilskab |
|
3115207703 |
1 |
Ventilskab |
- Ja, det er rigtigt. |
3115238300 |
1 |
Ventilkonus |
|
3115238400 |
1 |
Ventilsæde |
|
3115297100 |
1 |
Dæmpningspiston |
9.3/10.9×9 |
3115363501 |
1 |
Stempel |
|
3115376800 |
3 |
Ventilmontering |
|
3115505001 |
1 |
Pistonfører |
|
3115168000 |
1 |
Pistonfører |
|
3115027400 |
1 |
Tandsæt |
28/45×17 |
3115082100 |
1 |
Aksel |
|
3115503581 |
1 |
Gearkasse |
|
3115194480 |
1 |
Cylindre |
|
3115277280 |
1 |
Tætningshus |
Ikke solgt separat |
3115348100 |
1 |
Baghoved |
|
3115527422 |
1 |
Mellemdel |
|
3115527480 |
1 |
Mellemdel, komplet |
|
3115527580 |
1 |
Tætningshus, komplet |
|
3115345500 |
1 |
Forbindelsesplade |
M12×35 -12,9 |
3115182201 |
3 |
Diaspange |
|
3115271490 |
1 |
Etiketsæt |
|
3115271590 |
1 |
Etiketsæt |
|
3115281591 |
1 |
Returakkumulator |
Inklusive beslag |
3115345181 |
1 |
Færdig akkumulator |
|
3115351181 |
1 |
Færdig akkumulator |
|
3115531380 |
1 |
Færdig roterende spændeskive |
|
3115531400 |
1 |
Chauffør |
|
3115027300 |
1 |
Flad skive |
|
3115029701 |
1 |
Justeringsplade |
0.10mm |
3115029702 |
1 |
Justeringsplade |
0.15mm |
3115029703 |
1 |
Justeringsplade |
0,05 mm |
3115082300 |
1 |
Skive |
|
3115174606 |
4 |
Dus |
M8×8, D=1,7 |
3115536000 |
1 |
Skivafjeder |
M8×8, D=1,7 |
0335216900 |
1 |
Kredsløb |
SGH100×3 DIN472 |
0544216200 |
1 |
Fedtningstap |
R1/8 |
Alle dele er komplette og fuldt kompatible, hvilket gør det muligt at udføre en komplet reparation og udskiftning af tætningssystemet, transmissionsystemet og slag-systemet for denne udstyrets sikkerhed.<br>
