Υδραυλικό Σύστημα Σφράγισης Για Διάτρηση Βράχων: Δομή, Υλικά, Βλάβες και Συντήρηση

Το να αντιμετωπίζει κανείς το σύστημα σφράγισης ενός υδραυλικού μηχανήματος διάτρησης βράχων ως συλλογή ατομικών δακτυλίων O-σφράγισης που αντικαθίστανται μόνο όταν διαρρέουν, σημαίνει ότι παραβλέπεται η αρχιτεκτονική του. Το σύστημα σφράγισης ενός περκουσιονικού δρίφτερ (percussion drifter) έχει μία δομή — δυναμικές σφραγίδες στον κρουστικό κύλινδρο, στατικές σφραγίδες σε όλες τις διεπαφές που περιέχουν πίεση, σφραγίδες του κυκλώματος πλύσιμος που απομονώνουν το κύκλωμα νερού από το κύκλωμα λαδιού, και σφραγίδες του περιστρεφόμενου περιβλήματος που διαχειρίζονται το όριο λίπανσης μεταξύ του μηχανισμού κίνησης και του υπόλοιπου περιβλήματος. Κάθε ζώνη λειτουργεί σε διαφορετικές πιέσεις, θερμοκρασίες και ταχύτητες ολίσθησης. Οι συνθέσεις και οι διατομές που λειτουργούν σωστά σε μία ζώνη μπορεί να αποτύχουν γρήγορα σε μία άλλη.

Η κατανόηση της δομής του συστήματος σφράγισης — πού βρίσκονται οι διάφορες σφραγίδες, ποια είναι η λειτουργία καθεμιάς και πώς εκδηλώνεται η αποτυχία της — αποτελεί τη βάση για τη διατύπωση λογικών διαστημάτων συντήρησης και την ορθή επιλογή υλικών κατά την επανασφράγιση.

Ζώνη 1: Σφραγίδες Κυλινδρικού Τμήματος Πλήξης

Το κυλινδρικό τμήμα πλήξης αποτελεί το πιο απαιτητικό περιβάλλον σφράγισης στον δριφτέρ. Το έμβολο εκτελεί επαναλαμβανόμενη κίνηση με συχνότητα 30–65 Hz εναντίον του τοιχώματος του κυλίνδρου, το οποίο αποτελεί επίσης το όριο πίεσης για τις εμπρόσθιες και οπίσθιες θαλάμους πλήξης. Η σφραγίδα του εμβόλου πρέπει να διατηρεί αποτελεσματική διαφορά πίεσης σε όλο της το μήκος για εκατοντάδες εκατομμύρια κύκλους, ενώ η επιφάνεια του κυλίνδρου, η θερμοκρασία του λαδιού και οι δυνάμεις πλήξης μεταβάλλονται συνεχώς.

Οι τυποποιημένες σφραγίδες κρουστικής διάτρησης είναι από PU (πολυουρεθάνη): σκληρότητα Shore A συνήθως 90–95, εύρος λειτουργίας −30°C έως +90°C, εξαιρετική αντοχή στην απόσβηση υπό δυναμική ολίσθηση. Το PU λειτουργεί καλά στις πιέσεις επαφής που επικρατούν στις κρουστικές διατρήσεις, καθώς η υψηλή του εφελκυστική αντοχή (συνήθως 35–55 MPa) αντιστέκεται στις δυνάμεις εκθλίψεως που ωθούν ελαστομερή χαμηλότερης σκληρότητας στο κενό διακένου υπό πίεση 160–220 bar. Όταν η θερμοκρασία του λαδιού υπερβαίνει συνεχώς τους 80°C — λόγω θερμότητας από το φορέα, περιβαλλοντικής θερμότητας υπόγεια ή μη τήρησης των προδιαγραφών για την αντικατάσταση του υδραυλικού λαδιού — η πλαστική παραμόρφωση (compression set) του PU επιταχύνεται και η σφραγίδα χάνει την προβλεπόμενη δύναμη επαφής προς το τοίχωμα της διάτρησης πριν από την ονομαστική διάρκεια ζωής της.

Το HNBR (υδρογονωμένο βουταδιενο-νιτρίλιο καουτσούκ) αποτελεί την εναλλακτική λύση για χρήση σε υψηλότερες θερμοκρασίες: συνεχής λειτουργία μέχρι 150°C, εξαιρετική αντοχή σε ζεστό ορυκτέλαιο και όζον, καθώς και καλύτερη αντοχή στη θερμική ηλικίαση σε σύγκριση με το PU. Η ανταλλαγή είναι μια ελαφρώς χαμηλότερη αντοχή στη φθορά σε εφαρμογές ολίσθησης με υψηλό αριθμό κύκλων, σε σύγκριση με το PU υψηλής σκληρότητας κατά Shore. Σε εργασίες όπου η θερμοκρασία του επιστρεφόμενου λαδιού στον δριφτέρ υπερβαίνει τακτικά τους 80°C — προσδιορίσιμη με θερμόμετρο υπέρυθρων στην έξοδο αδειάσματος — πρέπει να προδιαγράφονται κιτ περκουσιόν HNBR. Σε εργασίες με φυσιολογική θερμοκρασία λαδιού αλλά υψηλή ρύπανση του υδραυλικού υγρού με απαιτητικά αβρασιβόρα σωματίδια, πρέπει να διατηρηθεί το PU.

Ζώνη 2: Σφραγίδες Κουτιού Εκπλύσεως

Το κουτί πλύσης με τα σφραγιστικά του διαχωρίζει φυσικά το κύκλωμα του νερού πλύσης από το κύκλωμα του υδραυλικού λαδιού στο εμπρόσθιο τμήμα του δριλλέρ. Το νερό πλύσης εισέρχεται μέσω του περιβλήματος της σύσφιξης, διέρχεται από την οπή διέλευσης του προσαρμογέα της ράβδου ή περιβάλλει τον προσαρμογέα, ανάλογα με το σχέδιο, και εξέρχεται από την τρύπα μεταφέροντας τα υλικά κοπής. Τα σφραγιστικά του κουτιού πλύσης περιορίζουν αυτό το νερό στην πλευρά της διάταξης διάτρησης και το περκουσιόν λάδι στην αντίθετη πλευρά.

Η αστοχία των σφραγιστικών του κουτιού πλύσης αποτελεί την αιτία της πιο δαπανηρής αλυσιδωτής μόλυνσης στην υδραυλική διάτρηση. Όταν το σφραγιστικό φθαρεί, το νερό μετακινείται προς τα πίσω μέσω της περιοχής της κατευθυντήριας βαλβίδας στον κύλινδρο περκουσιόν. Το εμουλσιοποιημένο λάδι που προκύπτει έχει περίπου 30–40% χαμηλότερη ιξώδες από το καθαρό υδραυλικό λάδι στην ίδια θερμοκρασία και μεταφέρει λεπτά σωματίδια πέτρας από το νερό πλύσης στα κενά του κυκλώματος περκουσιόν. Και οι δύο αυτές επιδράσεις επιταχύνουν τη φθορά του κυλίνδρου περκουσιόν. Η εμουλσιοποίηση είναι ορατή ως γάλακτος ή θολό λάδι στο δείγμα αποστράγγισης του δριλλέρ.

Οι στατικές σφραγίδες με επένδυση PTFE προτιμώνται στη διεπαφή του θαλάμου πλύσης, καθώς το PTFE είναι χημικά αδρανές τόσο έναντι των ορυκτών υδραυλικών ελαίων όσο και έναντι του νερού πλύσης, ανεξάρτητα από το pH ή το ορυκτικό του περιεχόμενο. Η χαμηλή τριβή του PTFE είναι λιγότερο σημαντική εδώ σε σύγκριση με τη χημική συμβατότητά του σε ό,τι μπορεί να είναι μια εξαιρετικά μεικτή οριακή περιοχή ρευστού σε επιθετικά υπόγεια περιβάλλοντα.

Ζώνη 3: Στατικές διασυνδετικές σφραγίδες (δακτύλιοι O-σχήματος και παρεμβύσματα)

Όλες οι συνδέσεις που αντέχουν πίεση μεταξύ των τμημάτων του σώματος του δρύφτη — δηλαδή μεταξύ της εμπρόσθιας θήκης και του κυλίνδρου, του κυλίνδρου και της οπίσθιας θήκης, των επιφανειών των ακροδεκτών του συσσωρευτή και των επιφανειών στήριξης του βαλβιδοκιβωτίου — σφραγίζονται με δακτυλίους O-σχήματος σε τυποποιημένη γεωμετρία αυλάκων. Πρόκειται για στατικές σφραγίδες: οι δύο επιφάνειες δεν κινούνται σχετικά μεταξύ τους κατά τη λειτουργία.

Το NBR (νιτρίλιο-βουταδιένιο καουτσούκ) είναι η τυποποιημένη σύνθεση για στατικά σφραγίσματα σε κυκλώματα υδραυλικού λαδιού με βάση τα ορυκτά. Εύρος θερμοκρασιών: −40°C έως +120°C, κατάλληλο για τις περισσότερες συνθήκες λειτουργίας κυκλωμάτων παλμικής δράσης. Η κύρια αιτία αστοχίας των στατικών O-ring NBR σε γεωτρύπανα δεν είναι η θερμική υποβάθμιση, αλλά η πλαστική παραμόρφωση (compression set) λόγω παρατεταμένης φόρτισης υψηλής πίεσης σε συνδυασμό με θερμικές κυκλικές μεταβολές κατά τη διάρκεια πολλαπλών βάρδιων. Ένα O-ring που έχει συμπιεστεί επί 500 ώρες εναντίον του τοίχου της εγκοπής του υπό πίεση 200 bar έχει μικρότερη υπόλοιπη ελαστική ανάκαμψη από ένα καινούργιο· όταν η σύνδεση αποσυναρμολογηθεί και επανασυναρμολογηθεί, το επίπεδο O-ring ενδέχεται να μην επανασφραγίσει χωρίς αντικατάσταση.

Τυποποιημένη πρακτική: αντικατάσταση όλων των O-ring κατά την κάθε πλήρη αλλαγή κιτ παλμικής δράσης. Το κόστος των O-ring είναι αμελητέο σε σχέση με το κόστος μιας επακόλουθης διαρροής μετά την επανασυναρμολόγηση, ενώ τα O-ring περιλαμβάνονται ήδη στο κιτ.

Αναφορά ζώνης σφράγισης: Δομή, Υλικό και Κριτήριο ελέγχου/αντικατάστασης

Συνηθισμένα μοτίβα βλαβών και τι αποκαλύπτουν

Πρόωρη αποτυχία της σφραγίδας χτύπηματος—κάτω των 200 ωρών χτύπηματος—υποδεικνύει σχεδόν πάντα μια ριζική αιτία πέραν της ποιότητας της σφραγίδας. Οι τρεις πιο συνηθισμένες είναι: η γρατζουνιά του κυλίνδρου λόγω προηγούμενης μόλυνσης από μεταλλικά σωματίδια, τα οποία δεν αφαιρέθηκαν πριν την εγκατάσταση του νέου κιτ· η υπερβολική χαλαρότητα της οδηγού μανσέτας (πάνω των 0,4 mm), που προκαλεί μη αξονικό φόρτισμα του στελέχους και συνεπώς ασύμμετρη φθορά των χειλών της σφραγίδας· ή η συνεχής υπέρβαση της θερμοκρασίας του λαδιού των 80°C, που επιταχύνει την πλαστική παραμόρφωση (compression set) του πολυουρεθάνης. Η διάκριση της συγκεκριμένης ριζικής αιτίας απαιτεί εξέταση της επιφάνειας του κυλίνδρου (για γρατζουνιές), μέτρηση της κίνησης (wobble) του στελέχους και καταγραφή της θερμοκρασίας του λαδιού—όχι απλώς την εγκατάσταση ενός άλλου κιτ.

Η αποτυχία της σφράγισης του κουτιού πλύσιμος σε λιγότερο από 300 ώρες αντανακλά συνήθως επιθετική χημεία του νερού πλύσιμος, παρά φυσιολογική φθορά. Το ορυχείου νερό με αυξημένη περιεκτικότητα ορυκτών ή όξινο pH επιτίθεται σε σφραγίσεις πλύσιμος βασισμένες σε νιτρίλιο ταχύτερα απ’ ό,τι το καθαρό νερό. Τα σετ με επένδυση PTFE ανέχονται ευρύτερη ποικιλία χημείας νερού και αποτελούν την κατάλληλη επιλογή για υπόγειες εγκαταστάσεις με γνωστά προβλήματα ποιότητας νερού.

Σετ Σφραγίσεων HOVOO: Επιλογή Υλικού Ανάλογα με τη Ζώνη

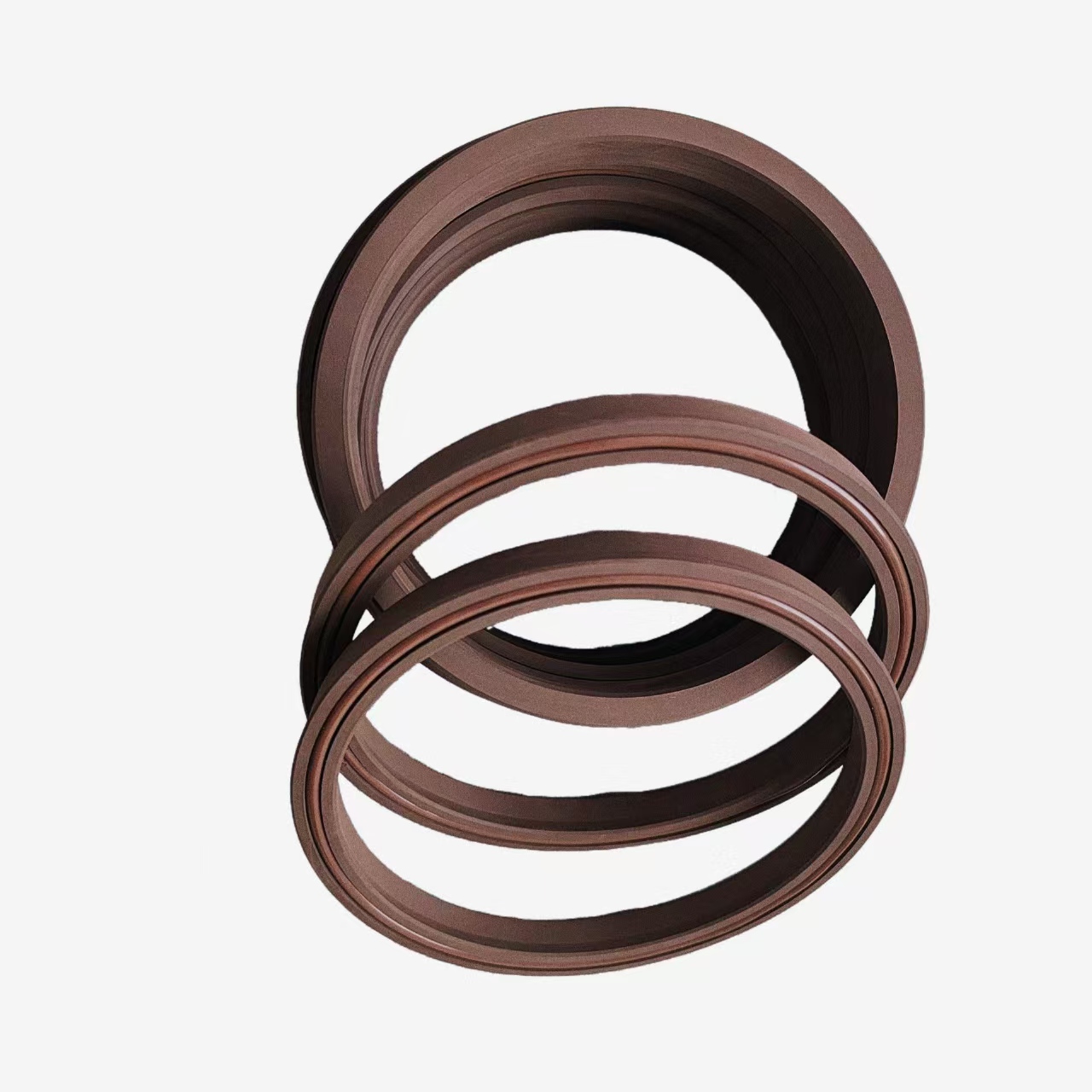

Ένα πλήρες σετ σφραγίδων δριφτέρ περιλαμβάνει σφραγίδες κυλινδρικής επιφάνειας χτυπήματος, σφραγίδες θάλαμου πλύσης, σφραγίδες οδηγού μανικιού, O-δακτυλίους συσσωρευτή και σφραγίδες διεπαφής μπλοκ βαλβίδων. Η επιλογή λανθασμένης σύνθεσης για ακόμη και μία ζώνη οδηγεί σε επιλεκτική πρόωρη αποτυχία, η οποία μπορεί κατά λάθος να διαγνωστεί ως κακή ποιότητα ολόκληρου του σετ, αντί για αντιστοίχιση λανθασμένης υλικού. Η HOVOO προμηθεύει σετ ειδικά για κάθε μοντέλο για όλες τις κύριες μάρκες δριφτέρ—Epiroc COP, Sandvik HL/RD, Furukawa HD/HF, Montabert—με επιλογές σύνθεσης σε τυπικό PU, HNBR και παραλλαγές με πλύσιμο ενισχυμένες με PTFE. Είναι διαθέσιμη καθοδήγηση για την επιλογή σύνθεσης κατά ζώνη για εφαρμογές με υψηλότερη θερμοκρασία ή επιθετική χημεία νερού. Αναφορές στη διεύθυνση hovooseal.com.
