چگونه شکن‌های هیدرولیکی را با بیل‌های برقی تطبیق دهیم: راهنمای عملی

سه عدد — و چرا هر سه باید دقیق باشند

تطبیق یک شکست‌دهنده با دستگاه حامل به سه عدد بستگی دارد: وزن عملیاتی، دبی جریان هیدرولیکی و فشار کاری. اگر یکی از این اعداد اشتباه باشد، متوجه خواهید شد. اگر دو عدد اشتباه باشند، احتمال آسیب‌دیدگی قطعات وجود دارد. اما اگر هر سه عدد صحیح باشند، دستگاه از روز اول عملکردی نزدیک به مشخصات اسمی خود خواهد داشت.

اول وزن را در نظر بگیرید. وزن شکست‌دهنده باید حدود ۱۰٪ وزن عملیاتی دستگاه حامل باشد — به عنوان مثال، ۲۰۰۰ کیلوگرم برای یک بیل برقی ۲۰ تنی عددی استاندارد است. اگر شکست‌دهنده بیش از حد سنگین باشد، دستگاه حامل تحت ضربه عقب‌نشینی ناپایدار می‌شود؛ و اگر بیش از حد سبک باشد، فشار طبیعی رو به پایین بیل برقی به جای وارد کردن بار بر روی چکش (چیزل) بر روی ماده، پوسته شکست‌دهنده را له می‌کند. هر دو حالت فوق باعث آسیب ساختاری می‌شوند، اما به قطعات متفاوتی.

جریان دوم، و این موردی است که بیشتر اوقات باعث سردرگمی افراد می‌شود. قاعدهٔ کلی مناسب برای تطبیق شکننده با بیل‌آلات، اطمینان از جریان یک پمپ است. اگر حداکثر جریان در یک بیل‌آلات ۲ × ۵۰ گالن در دقیقه (GPM) — یعنی ۱۰۰ GPM در مجموع — باشد، حداکثر نیاز جریان شکننده نباید از ۵۰ GPM فراتر رود. اگر جریان مورد نیاز ۶۰ GPM باشد، باید از بیل‌آلات بزرگ‌تری استفاده کنید یا اندازهٔ شکننده را کاهش دهید. جریان بیش از حد روغن باعث افزایش سرعت بیش از حد شکننده می‌شود که عمر آب‌بندی‌ها را کاهش داده و ممکن است به قطعات داخلی آسیب برساند. جریان کم‌روغن نیز توان ضربه‌ای را کاهش داده و فیلم روان‌کنندهٔ لازم بین قطعات متحرک را فراهم نمی‌کند.

فشار سوم: شیر اطمینان را ۱۵ تا ۲۰ درصد بالاتر از فشار کاری شکن‌کن تنظیم کنید و فشار برگشتی خط بازگشت را زیر حد مجاز تعیین‌شده توسط سازنده — معمولاً کمتر از ۱۵ تا ۲۰ بار — نگه دارید. تنظیم نادرست شیر اطمینان یا ایجاد فشار برگشتی بیش از حد، منجر به گرم‌شدن بیش از حد شکن‌کن و انتقال این گرما به سیستم هیدرولیک حامل می‌شود. این مشکل کمترین قابلیت مشاهده را در میان این سه مورد دارد، تا زمانی که آب‌بندی‌ها شروع به خرابی کنند.

مقایسه طبقه وزنی حامل با مشخصات شکن‌کن: جدول مرجع

جدول زیر پنج طبقه وزنی حامل را با محدوده وزنی معمولی شکن‌کن‌ها، نیازمندی‌های هیدرولیکی و کاربردهای مربوط به هر ترکیب تطبیق می‌دهد. این محدوده‌ها مطابق با استانداردهای صنعتی هستند؛ با این حال، همواره باید آن‌ها را در مقایسه با برگه اطلاعات فنی مدل خاص شکن‌کن و مشخصات خروجی هیدرولیکی دقیق حامل مورد استفاده تأیید کرد، زیرا ماشین‌های مختلف از نظر ویژگی‌ها متفاوت هستند.

هنگامی که تطبیق مناسب انجام نشود چه اتفاقی می‌افتد

استفاده از شکن‌های بزرگ‌تر از اندازه مورد نیاز، خسارت بیشتری نسبت به استفاده از شکن‌های کوچک‌تر از اندازه مورد نیاز ایجاد می‌کند و این خسارت به‌سرعت‌تر رخ می‌دهد. نصب یک شکن با ظرفیت بیش از حد بر روی یک ماشین حمل‌کننده سبک، نه‌تنها منجر به هدررفت هزینه‌ها به‌دلیل انتخاب نادرست تجهیزات می‌شود، بلکه باعث ایجاد تنش اضافی بر روی دستهٔ جلو (Boom) و اتصالات بازوی شکن (Stick Linkages) نیز می‌گردد، توان هیدرولیکی بیشتری را نسبت به ظرفیت طراحی‌شدهٔ مدار مصرف می‌کند، مصرف سوخت را به‌طور ناگهانی افزایش می‌دهد و ممکن است در لحظه‌ای که سر شکن به‌صورت غیرمنتظره‌ای از ماده عبور می‌کند، پایداری دستگاه را به‌هم بریزد. در یکی از سناریوهای مشاهده‌شده در محل کار، ترک‌های جوشی روی دستهٔ جلو (Boom) یک بیل‌مکانیکی ۱۴ تنی به‌دلیل استفاده از یک شکن ۱۲۰۰ کیلوگرمی که باید روی ماشینی با ظرفیت ۲۵ تن نصب می‌شد، ایجاد شده بود. این ماشین حمل‌کننده به‌مدت سه ماه تحمل کرد تا اینکه ترک‌های ناشی از خستگی قابل مشاهده شدند.

کوچک‌تر از اندازه مناسب بودن تجهیزات، نوعی شکست متفاوت و کندتر ایجاد می‌کند. در این حالت، دستگاه حامل فشار رو به پایین بر روی چکش وارد می‌کند زمانی که چکش روی ماده‌ای که باید شکسته شود، محکم قرار گرفته است. اگر اندازه چکش بسیار کوچک باشد، فشار رو به پایین اضافی باعث پیچش قاب، آسیب به آداپتورهای نصب و ایجاد ترک‌های جوشی در طول زمان می‌شود. اپراتور این پدیده را به‌صورت لرزش و جهش اتصال به‌جای نفوذ عمیق احساس می‌کند؛ یعنی چکش تحت باری قرار گرفته است که از تحمل سازه‌ای آن فراتر رفته، نه از تحمل هیدرولیکی‌اش. راه‌حل این مشکل، افزایش نیرو نیست؛ بلکه استفاده از چکشی با اندازه بزرگ‌تر است.

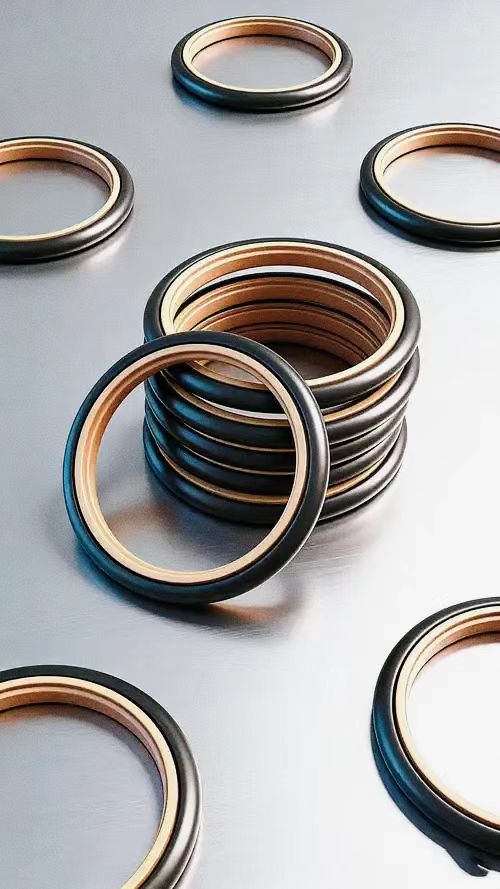

عدم تطابق دبی جریان شایع‌ترین علت مداوم شکست زودهنگام در واشرها در محل کار است. نصب دبی‌سنج در زمان راه‌اندازی، مفیدترین اقدامی است که اغلب نصابان از آن غفلت می‌کنند. استفاده از دبی‌سنج برای تأیید خروجی واقعی بیل مکانیکی، خروجی دستگاه حامل را دقیقاً با نقطه بهینه عملکرد چکش تنظیم می‌کند. انجام این اقدام تنها بیست دقیقه زمان می‌برد و از تغییر مجموعه واشرها هر ۱۰۰۰ ساعت به‌جای هر ۲۵۰۰ ساعت جلوگیری می‌کند.

یک متغیر دیگر که راهنمای‌های انتخاب به ندرت به آن اشاره می‌کنند: مدارهای مشترک. اگر ماشین‌آلات حمل‌کننده هم‌زمان از یک تیلت‌روتور یا یک اتصالی جنبی دوم نیز استفاده کند، دبی موجود برای شکست‌دهنده کاهش می‌یابد. در ماشینی که خروجی جنبی اعلام‌شده آن ۱۵۰ لیتر بر دقیقه باشد اما ۴۰ لیتر بر دقیقه از آن توسط مدار تیلت‌روتور مصرف شود، شکست‌دهنده با دبی ۱۱۰ لیتر بر دقیقه کار می‌کند — که ممکن است زیر حداقل آستانهٔ عملکردی آن قرار گیرد. لطفاً دبی واقعی در دسترس شکست‌دهنده را تأیید کنید، نه خروجی کلی جنبی ماشین‌آلات حمل‌کننده.
