چگونه مته‌زن هیدرولیکی را برای ساخت تونل انتخاب کنیم؟ روش حرفه‌ای

هزینه‌ی انتخاب نادرست دریفتر در ساخت تونل در یک خط حسابداری مشخص می‌شود که بیشتر فرآیندهای تأمین آن را پیگیری نمی‌کنند: حجم بیش‌شکستگی (Overbreak) در هر دوره. دریفتری که با مقاطع عرضی تونل، سازند سنگی یا عمق چاله‌ها سازگان‌دهی نشده باشد، الگوی انفجاری با توزیع نامتعادل بار (Burden) ایجاد می‌کند — مقدار شارژ در هر چاله بیشتر یا کمتر از مقدار طراحی‌شده برای جابه‌جایی سنگ است، چاله‌های محیطی دیواره‌های ناصافی تولید می‌کنند و حجم بتن یا شاتکریت مورد نیاز برای پرکردن بیش‌شکستگی در هر دوره و در تمام مدت اجرای پروژه قبض‌گیری می‌شود. در یک تونل جاده‌ای به طول ۵ کیلومتر که میانگین تعداد دوره‌ها ۱۰۰ دوره است، حتی ۰٫۱ مترمکعب بیش‌شکستگی اضافی در هر دوره، ۱۰ مترمکعب بتن اضافی را به بودجه اضافه می‌کند که در ابتدا در بودجه پیش‌بینی نشده بود.

این همان پیامد عملیاتی انتخاب دریفتر برای حفاری تونل است. تصمیمات فنی مربوط به دقت چاله‌ها، نرخ نفوذ یکنواخت در شرایط زمین‌شناسی متغیر و عملکرد قابل‌اطمینان در شرایط کار مداوم است — نه اعداد انرژی ضربه‌ای اوج (Peak Percussion Energy) که در صفحه مشخصات فنی ذکر شده‌اند.

پیکربندی بازوی رانش بر اساس مقطع تونل، که کلاس دریفتر را تعیین می‌کند

نقطه شروع، مقطع تونل است، نه نوع سنگ. مقطع تونل تعیین می‌کند که جامبو به چند بازو نیاز دارد و این امر محدودیت‌های هندسی مکانیکی دریفتر را مشخص می‌سازد. برای تونل‌های کوچک با مقطع کمتر از ۲۰ متر مربع (دریفتهای معدنی باریک، سردرهای دسترسی کوچک)، دستگاه حفاری تک‌بازو باید بتواند از یک موقعیت ثابت حامل، تمام سوراخ‌ها را بدون تغییر مکان بزنند؛ بنابراین دریفتر باید به‌قدری فشرده باشد که در هندسه بازوی کوتاه جای گیرد، بدون اینکه انرژی ضربه‌ای آن کاهش یابد. برای تونل‌های جاده‌ای با مقطع بیش از ۸۰ متر مربع، جامبوی دو یا سه‌بازو امکان حفاری همزمان در چند منطقه مختلف صورت تونل را فراهم می‌کند؛ در اینجا انتخاب دریفتر بر اساس تطبیق کلاس ضربه‌ای آن با نوع سنگ است، در حالی که بازو مسئول دسترسی هندسی به نقاط مختلف می‌باشد.

پیامد عملی: در مقطع عرضی تونل راه‌آهن با ابعاد ۶×۷ متر (۴۲ مترمربع)، دستگاه حفار دوبلوک با حفارهای متوسط‌رده (۸۰–۱۵۰ ژول) معمولاً از دستگاه حفار تک‌بلوک سنگین بهتر عمل می‌کند، زیرا دستگاه دوبلوک الگوی صورت حفاری شامل ۸۰ تا ۱۲۰ سوراخ را در هر نصب‌شدن ۴۰ تا ۶۰ درصد سریع‌تر انجام می‌دهد. انرژی ضربه‌ای اضافی دستگاه حفار سنگین در صورتی که عامل محدودکننده، زمان تنظیم موقعیت بین سوراخ‌ها و نه نرخ نفوذ در هر سوراخ باشد، هدر می‌رود.

طبقه‌بندی سازندهای سنگی برای انتخاب حفار تونل

زمین‌شناسی تونل به‌صورت پیوسته در طول محور حفاری تغییر می‌کند—در برخی قطعات سخت‌تر از حد پیش‌بینی‌شده و در قطعات دیگر نرم‌تر و شکننده‌تر است. حفار باید در کل بازه‌ای از شرایط زمین‌شناسی مشاهده‌شده به‌خوبی عمل کند، نه فقط در سازند طراحی‌شده. پروژه‌هایی که حفاری را بر اساس ژئولوژی غالب طراحی کرده‌اند و سپس با ۴۰ متر گرانیت با مقاومت فشاری ۱۸۰ مگاپاسکال روبه‌رو می‌شوند—درحالی‌که سازند طراحی‌شده سنگ آهک با مقاومت فشاری ۱۰۰ مگاپاسکال بوده است—با کاهش نرخ نفوذی مواجه می‌شوند که منجر به تأخیر در کل برنامه زمانی پروژه می‌گردد.

معیار انتخاب مناسب برای تونل‌هایی با زمین‌شناسی متغیر: انتخاب کلاس دریفتر برای سخت‌ترین ۲۰ درصد از سازندهای پیش‌بینی‌شده، نه میانگین آن‌ها. حاشیه عملکرد در زمین‌های نرم‌تر توسط نرخ نفوذی جبران می‌شود که از برآورد طراحی بیشتر است — این امر مشکلی مطلوب محسوب می‌شود. کمبود عملکرد در زمین‌های سخت‌تر از حد طراحی توسط تأخیر جبران می‌شود.

ماتریس انتخاب دریفتر برای کاربردهای تونل

دقت سوراخ‌کاری: معیار عملکرد خاص حفاری تونل

در حفاری سطحی، انحراف سوراخ در عمق برای هندسه انفجار اهمیت دارد، اما اغلب می‌توان آن را در طراحی بارگذاری جبران کرد. در ساخت تونل، انحراف سوراخ تعیین‌کننده‌ی عملکرد برش احتراقی (Burn Cut) است؛ یعنی سوراخ‌های آزادِ بدون بار که با فاصله‌ی بسیار نزدیک به یکدیگر در مرکز صورت حفاری قرار دارند، باید در محدوده‌ی ۲۰ تا ۳۰ میلی‌متری از موقعیت‌های طراحی‌شده‌ی خود قرار گیرند؛ در غیر این صورت، ترتیب برش به‌درستی کشیده نمی‌شود و پیشرفت هر دور حفاری کاهش می‌یابد. یک دور حفاری با برش ناموفق، به‌جای ۴ تا ۵ متر پیشرفت طراحی‌شده، تنها ۱٫۵ تا ۲ متر پیشرفت ایجاد می‌کند و لازم است صورت حفاری بعدی مجدداً حفاری شود.

عامل نیمه‌ریخته، معیار استاندارد کیفیت حفاری محوری است: نسبت نیمه‌ریخته‌های قابل مشاهده در سوراخ‌های انفجاری روی صورت انفجارشده به کل طول سوراخ‌های محوری. در سنگ‌های مقاوم و با الگوهای حفاری دقیق، عامل نیمه‌ریخته در محدوده ۵۰ تا ۸۰ درصد قابل دستیابی است. انتخاب نامناسب دستگاه حفار (مانند دستگاهی با حساسیت بیش از حد به ضربه‌زنی آزاد، کنترل نامنظم نیروی پیش‌برد یا عملکرد ناکافی ضدگیرکردن برای شرایط زمین‌شناسی منطقه) منجر به ایجاد سوراخ‌های منحنی می‌شود که عامل نیمه‌ریخته را کاهش می‌دهند، صرف‌نظر از کیفیت مواد منفجره. جومبوهای حفاری کنترل‌شده توسط رایانه با هندسه بازوی موازی‌نگه‌دار و قابلیت‌های خودکار تعیین نقطه شروع حفاری، نتایج به‌مراتب بهتری در زمینه عامل نیمه‌ریخته در سنگ‌های همگن نسبت به دستگاه‌های تنظیم‌شده به‌صورت دستی با همان دستگاه‌های حفار ایجاد می‌کنند.

نیازمندی‌های شستشو در محیط‌های تونل

حفاری تونل عمدتاً به روش شستشو با آب انجام می‌شود، برخلاف حفاری سطحی روی نیمکت که در آن شستشو با هوا عملی است. فشار آب مورد نیاز برای شستشو در حفره‌های معمول تونل‌سازی (قطر ۴۵ تا ۷۶ میلی‌متر و عمق ۳ تا ۵ متر) بین ۱۵ تا ۲۵ بار متغیر است. دریفتِرها با ظرفیت بالاتر فشار شستشو (مانند مدل Epiroc COP 1638+ تا حداکثر ۲۵ بار) تخلیه پسماندها را در شرایط افزایش نرخ نفوذ در تشکیلات نرم تا متوسط حفظ می‌کنند؛ در مقابل، دریفتِرهایی که فشار شستشوی پایین‌تری دارند (۲۰ بار) ممکن است در صورت بیشتر بودن نرخ نفوذ از حد مورد انتظار، با مشکل تراکم پسماندها مواجه شوند.

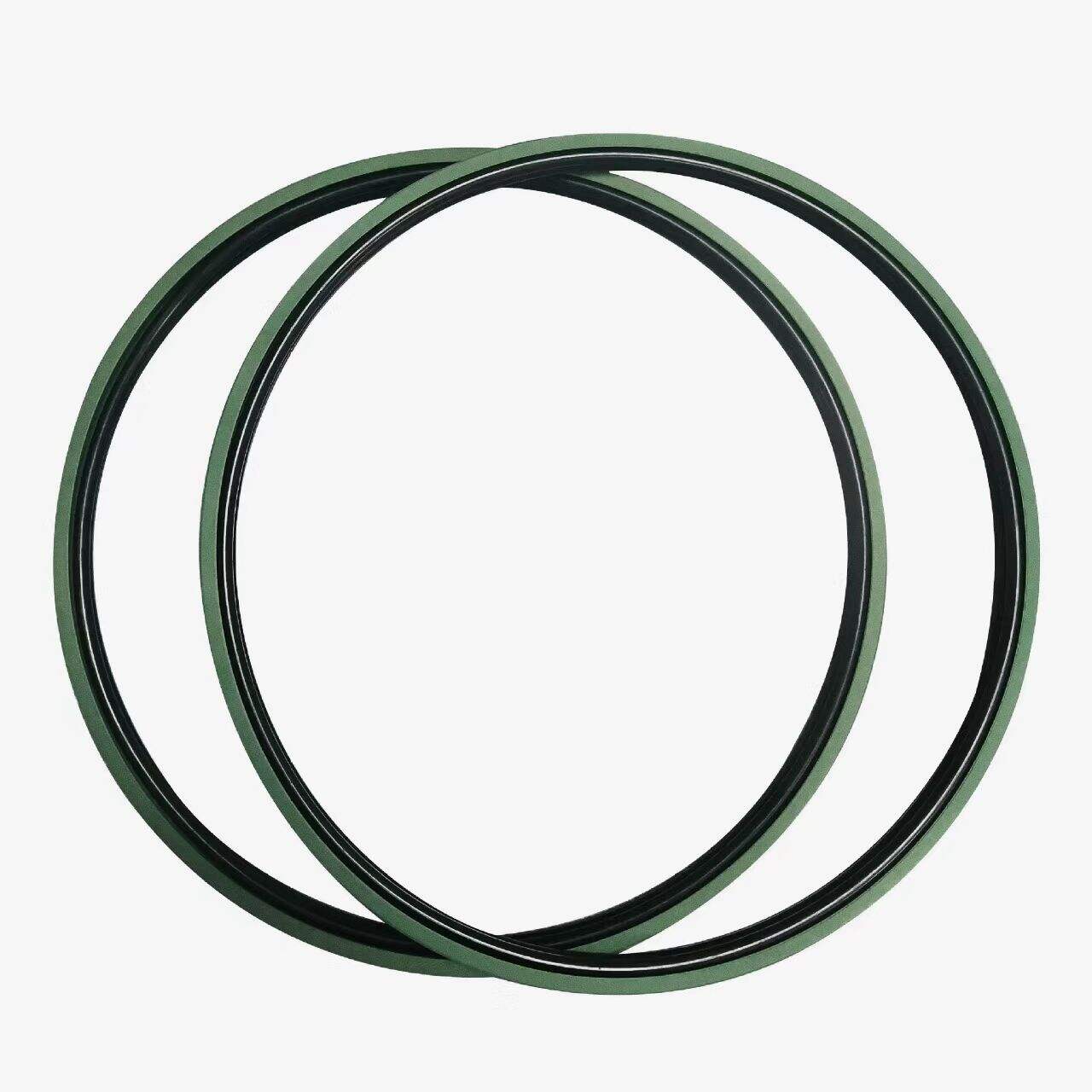

شستشوی آب همچنین به‌صورت مستقیم با درزبند‌های جعبه شستشو تعامل دارد—مرز حیاتی بین مدار آب و مدار روغن ضربه‌ای. در تونل‌هایی که کیفیت آب معدنی متغیر یا سرشار از مواد معدنی است، درزبند‌های شستشوی پشتیبان‌دار از PTFE عمر بسیار طولانی‌تری نسبت به درزبند‌های لبه‌ای استاندارد دارند. فواصل کوتاه تعویض درزبند در کاربردهای تونلی (معمولاً ۳۵۰ تا ۴۰۰ ساعت ضربه‌ای در مقابل ۴۵۰ تا ۵۰۰ ساعت در محیط سطحی) باید از ابتدا برنامه‌ریزی شوند. HOVOO کیت‌های درزبندی از جنس PU، HNBR و PTFE-backed را برای تمامی مدل‌های اصلی درفترهای تونلی عرضه می‌کند. مراجع در hovooseal.com.
