Système de lubrification de la perceuse : structure, entretien et pannes

Les besoins en lubrification d’une perceuse hydraulique pour roche ne sont pas homogènes sur l’ensemble du corps de la perceuse : différentes zones nécessitent des lubrifiants distincts, délivrés à des débits différents, via des circuits séparés. Considérer le système de lubrification comme un simple « ajoutez de l’huile ici » ignore la réalité structurelle. Une perceuse typique comporte au minimum trois zones de lubrification distinctes, chacune présentant des exigences spécifiques en matière de produits lubrifiants, des modes de défaillance propres et des conséquences différentes en cas de négligence.

La séparation des zones constitue le point de départ d’un programme d’entretien réellement efficace. Mélanger les circuits — par exemple, introduire de l’huile de lubrification de la queue dans le circuit hydraulique, ou inversement — endommage les composants de précision en quelques heures seulement. Les coûts engendrés sont largement disproportionnés par rapport à la simplicité de l’erreur commise.

Zone 1 : Circuit de percussion (hydraulique)

Le piston de percussion, la vanne inverseuse, l’accumulateur et les surfaces alésées associées sont lubrifiés par l’huile hydraulique elle-même — plus précisément par le film mince qui se forme dans les jeux entre les surfaces en mouvement. Ce principe fonctionne parce que l’huile hydraulique possède une viscosité contrôlée, des additifs anti-usure et est filtrée afin d’éliminer les particules avant qu’elles n’atteignent les jeux des alésages. La qualité de la lubrification dans cette zone dépend donc entièrement de la propreté, de la classe de viscosité et de l’intervalle de remplacement de l’huile hydraulique.

L'huile hydraulique du circuit de percussion doit être maintenue à un indice de propreté ISO de 16/14/11 ou meilleur. La plupart des sites fonctionnent avec une huile plus sale que cela. Les actions pratiques d'entretien sont les suivantes : remplacer l'huile hydraulique à l'intervalle spécifié par le fabricant (généralement tous les 500 à 1 000 heures pour l'huile hydraulique des perforateurs, plus fréquemment dans des environnements contaminés), remplacer l'élément filtrant avant qu'il n'atteigne le seuil de dérivation (ce qui implique de le remplacer selon un calendrier prédéfini, et non pas en attendant un indicateur visuel), et prélever des échantillons d'huile aux heures 200 et 500 pour analyse du nombre de particules. Une augmentation du nombre de particules entre deux échantillons supérieure au seuil normal d'usure indique une dégradation d'un composant — généralement une surface alésée ou un jeu de soupape — et justifie une enquête approfondie avant que l'huile ne devienne laiteuse ou trouble.

Zone 2 : Lubrification de la tige

L’adaptateur de tige et ses interfaces avec la douille de guidage, le mandrin de rotation et les cannelures d’accouplement nécessitent une lubrification dédiée, distincte du circuit hydraulique. L’huile hydraulique qui actionne le piston n’est pas formulée pour résister aux pressions de contact et aux vitesses de glissement à l’interface tige-cannelure : elle ne contient ni additifs EP (pression extrême) ni agents adhésifs permettant d’éviter le contact métal-sur-métal sous l’effet combiné des chocs et du couple.

Trois méthodes de lubrification sont actuellement utilisées dans les perforatrices : la pulvérisation par brouillard d’air (de l’air comprimé transporte de l’huile pour perforatrices sous forme de brouillard à travers le boîtier de la tige, avec une consommation de 600 à 1 200 g/h), l’injection de graisse via un système doseur (injection automatisée ou manuelle par « coups » à intervalles définis) et le système de lubrification circulante des tiges (CSL) de Sandvik, qui achemine l’huile hydraulique de retour, filtrée, à travers le boîtier de la tige puis vers le réservoir, au lieu de la rejeter à l’extérieur. Le système CSL réduit la consommation d’huile de lubrification des tiges jusqu’à 70 % et élimine la gestion séparée du réservoir requise par les systèmes à brouillard d’air.

Les huiles pour tiges de perforation doivent être conformes à la norme ISO VG 100 ou équivalent, avec des additifs à haute résistance du film et des agents adhésifs. Ces composés maintiennent un film sur les surfaces des cannelures de la tige entre chaque cycle de percussion ; l’huile hydraulique standard se dégrade sous la pression de contact et est éjectée de la surface métallique sous l’effet de la force centrifuge engendrée par la rotation. Le remplacement de l’huile lubrifiante pour tige par de l’huile hydraulique, simplement parce qu’elle est disponible sur site alors que le produit correct n’y est pas présent, provoque un grippage des cannelures en quelques heures dans des conditions de forage en roche dure.

Zone 3 : Moteur de rotation et train d’engrenages

Le moteur de rotation — moteur à palettes hydrauliques ou moteur à engrenages — est lubrifié par l’huile hydraulique du circuit de rotation. Il s’agit d’un circuit séparé du circuit de percussion dans la plupart des perforatrices, doté de son propre réglage de pression et de sa propre ligne de retour. La principale opération de maintenance consiste à vérifier le débit de vidange au niveau du raccord de vidange du moteur : un débit de vidange élevé (supérieur aux spécifications) indique une usure des joints internes du moteur ou une augmentation du jeu entre les engrenages, ce qui signifie que le moteur détourne l’huile au lieu de la transformer en mouvement de rotation.

La défaillance des roulements du moteur de rotation — lorsqu’elle se produit — génère un bruit caractéristique : un grincement métallique sec à l’extrémité du moteur de rotation de la perforatrice, et non à l’extrémité de percussion. Cela permet de la distinguer du bruit de forage lié à la percussion pendant le fonctionnement normal à haute pression. L’étape de diagnostic consiste à faire fonctionner la perforatrice sans percussion, uniquement en mode rotation, tout en écoutant ce grincement. Les roulements en cours de défaillance présentent généralement ce symptôme avant d’engendrer une élévation visible de température ou un débit excessif d’huile détourné.

Tableau de diagnostic des pannes de lubrification

Intégration de la maintenance : synchronisation des vidanges d’huile et du remplacement des joints

Le calendrier de maintenance le plus efficace consiste à regrouper les vidanges d’huile, le remplacement des éléments filtrants et le remplacement des kits de joints en une seule opération de service, plutôt que de les effectuer séparément. Une vidange d’huile réalisée à 500 heures, distincte de l’inspection des joints prévue également à 500 heures, implique deux ouvertures du circuit, deux risques supplémentaires d’intrusion de contaminants et deux interventions distinctes de l’équipe de maintenance. Leur synchronisation réduit le temps total de maintenance de 30 à 40 % tout en éliminant le risque qualité lié à un circuit ouvert qui n’est pas immédiatement refermé et replein.

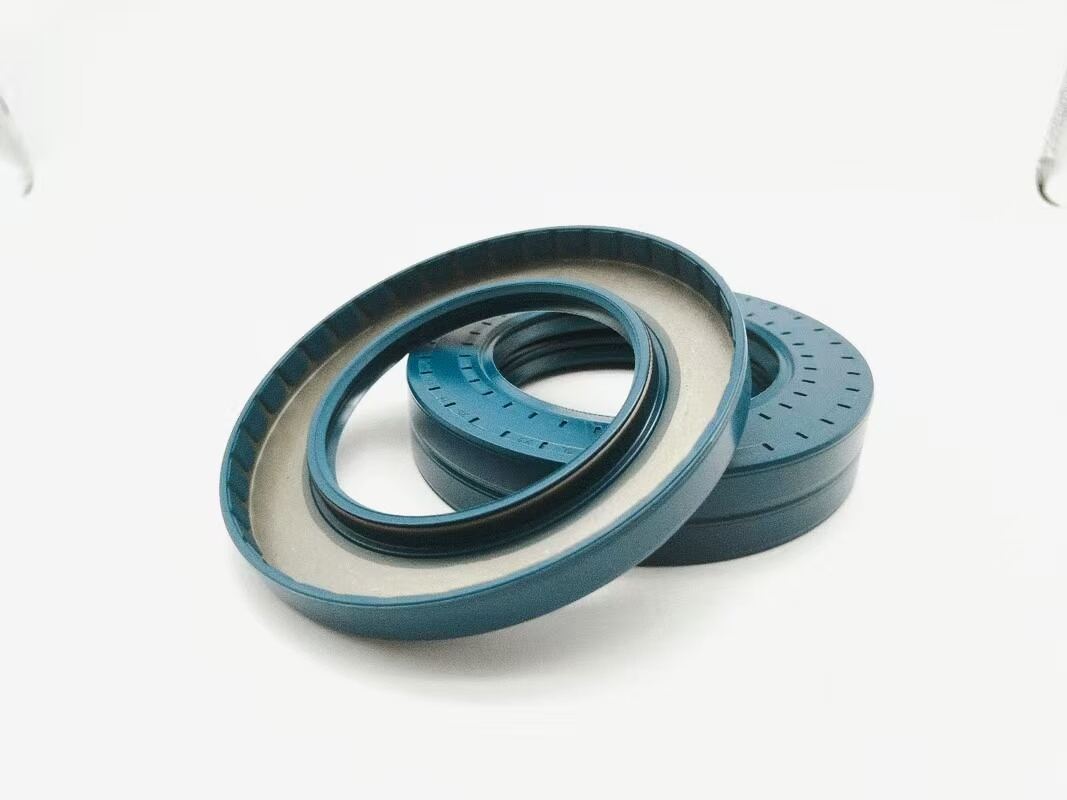

HOVOO fournit des kits d’étanchéité pour toutes les principales marques de perforatrices, couvrant les trois zones de lubrification — étanchéité par percussion, étanchéité du boîtier de rinçage et étanchéité du logement de rotation — sous forme de kits complets ou de sous-ensembles spécifiques à chaque zone, selon les besoins de maintenance. Commander le kit d’étanchéité en même temps que la vidange d’huile programmée permet de créer les conditions d’une maintenance intégrée, plutôt que d’interventions ponctuelles successives. Références complètes sur hovooseal.com.
