Vibrations excessives de la perceuse : causes et solutions de réduction

La réflexe d’entretien lorsqu’un perforateur commence à vibrer plus qu’il ne le devrait est de réduire la pression de percussion. Parfois, cela résout le problème. Plus souvent, cela masque le symptôme tout en laissant la cause réelle — un manchon de guidage usé, un accumulateur épuisé, une condition de résonance de la tige — continuer à dégrader la structure du carter et à augmenter l’exposition de l’opérateur. Cette distinction est importante, car la réduction de l’énergie de percussion a un coût réel : moins d’énergie par coup signifie davantage de coups par mètre et une progression plus lente. Si la vibration provenait d’une source mécanique non traitée, la réduction de la pression de percussion n’a fait que gagner du temps, sans apporter aucun autre avantage.

Les vibrations dans un système de perforateur hydraulique sont, par nature, multifréquences et multisorces. Le circuit de percussion génère la fréquence fondamentale de percussion ; l’onde de contrainte réfléchie provenant de la tige de forage revient sur le corps du perforateur à une fréquence déterminée par la longueur de la tige et la vitesse acoustique ; le moteur de rotation ajoute ses propres harmoniques ; et le système de fixation — bras manipulateur, poutre d’avance, isolateurs antivibratoires — amplifie ou atténue chaque composante selon sa relation avec les fréquences de résonance structurelle. Un opérateur constatant que « le perforateur vibre davantage qu’auparavant » perçoit la somme de tous ces phénomènes, et non pas une source unique identifiable.

Identification de la source avant la mise en œuvre de la solution

La séquence pratique de diagnostic commence par la vérification la plus rapide, et non la plus sophistiquée. Vérifiez d’abord la précharge de l’accumulateur : dépressez complètement le système, branchez le manomètre de charge et lisez la pression d’azote. Si celle-ci est supérieure à 10 % en dessous de la valeur spécifiée, rechargez l’accumulateur puis effectuez à nouveau le test avant d’envisager toute autre investigation. Un accumulateur sous-pressurisé provoque des oscillations de pression dans le circuit de percussion, entraînant une sollicitation irrégulière du piston et un motif caractéristique de vibration en dents de scie sur le carter. Il s’agit également du défaut de vibration le plus fréquent d’une seule cause et du moins coûteux à corriger.

Si la précharge est correcte, vérifiez, à la main et avec le système dépressurisé, l’oscillation de la tige de la douille de guidage. Appliquez une force latérale à l’avant de la tige et percevez tout mouvement. L’absence de jeu perceptible constitue l’état normal pour une douille de guidage neuve ou en bon état de fonctionnement. Un mouvement supérieur à 0,3 mm indique une usure précoce ; au-delà de 0,4–0,5 mm, la douille atteint sa limite de remplacement. Une douille de guidage usée génère une vibration à 100 Hz — soit le double de la fréquence de percussion — provoquée par les impulsions latérales exercées sur la tige à chaque course de retour, combinée à une excitation torsionnelle secondaire au niveau du moteur de rotation lorsque la charge hors-axe de la tige se transmet à travers l’ensemble porte-pièce.

Les quatre sources de vibration et comment les distinguer

Une perte de précharge de l'accumulateur provoque une vibration globalement accrue, quelque peu irrégulière, accompagnée d'une fluctuation périodique de la pression visible sur le manomètre. Le caractère sonore évolue : le bruit de percussion devient légèrement irrégulier en rythme plutôt qu’uniforme. Le test caractéristique est le suivant : si la vibration est plus intense au début d’un cycle de forage et se stabilise après les 3 à 5 premières secondes, l’accumulateur est partiellement fonctionnel, mais sa précharge est faible. Les symptômes d’une décharge complète se manifestent par une percussion irrégulière dès le premier coup.

L'usure de la douille de guidage produit un « claquement » fin et rapide, superposé au rythme fondamental de percussion — identifiable par sa fréquence plus élevée et sa concentration dans la zone du boîtier avant et de la pince, plutôt que dans le boîtier arrière. Les opérateurs qui utilisent quotidiennement le même perforateur décrivent souvent ce phénomène en disant : « l’extrémité avant semble lâche. » La confirmation diagnostique repose sur le test manuel de jeu latéral appliqué sur la tige, combiné à l’analyse du caractère sonore de la percussion : une douille usée entraîne à la fois un jeu latéral perceptible et un son de percussion légèrement différent, moins net, dû à un mauvais impact du piston.

La résonance de la tige de forage produit des vibrations dont l'intensité est maximale à certaines profondeurs de trou : elles apparaissent et s'intensifient à mesure que des tiges sont ajoutées, puis peuvent s'atténuer ou changer de nature lors de l'ajout de la tige suivante. Le mécanisme physique est le suivant : à mesure que la longueur de la tige augmente, la fréquence de résonance fondamentale du système de tiges diminue, se rapprochant ainsi de la fréquence de percussion. Lorsque ces deux fréquences se rapprochent, l'onde de contrainte réfléchie issue du coup précédent revient à la douille en phase avec le coup sortant actuel, renforçant ainsi le cycle de contrainte sur le boîtier au lieu d'être absorbée. La solution consiste à ajuster la fréquence de percussion à l'aide du bouchon de régulation afin de déplacer le point de fonctionnement hors de la condition de résonance, et non à modifier la pression de percussion.

Le tir à blanc provoque une augmentation brutale des vibrations accompagnée d'une modification nette du son — plus aigu, plus élevé en fréquence et nettement plus fort. Il s'agit de la source de vibrations la plus dommageable sur le plan mécanique, car le carter absorbe intégralement l'énergie de rebond sans que la face rocheuse n'en absorbe aucune partie. Les systèmes d'arrêt automatique détectant le tir à blanc en 200 à 500 ms grâce à une analyse du profil de pression constituent la principale protection sur les jumbos modernes. Des mesures sur site dans une carrière de granite ont montré que les mesures passives de réduction des vibrations combinées (poignée isolée plus absorbeur de vibrations à réglage automatique) permettaient de réduire les vibrations transmises à la main et au bras de 34 à 41 m/s² à environ 11,6 m/s² — toutefois, ces mesures agissent de concert avec, et non en remplacement de, la correction de la source mécanique.

Référence pour le diagnostic et la résolution des vibrations

Réduction structurelle : état des isolateurs et des supports

Les supports antivibratoires situés entre la machine à percer et la poutre d’alimentation sont des isolateurs caoutchouc-métal conçus pour atténuer les vibrations à haute fréquence tout en transmettant la force axiale d’alimentation nécessaire au percement. Le composé caoutchouteux durcit avec l’âge, les cycles thermiques et la contamination par l’huile : un support ayant passé son inspection annuelle initiale peut présenter une rigidité accrue de 40 % trois ans plus tard, sans qu’aucun changement externe visible ne soit perceptible. Le test consiste à comprimer, à l’aide du pouce, la partie caoutchouteuse de chaque support. Les supports neufs ou en bon état cèdent nettement sous la pression ; les supports durcis donnent une impression de quasi-rigidité. Des supports rigides transmettent directement les vibrations à haute fréquence à la structure du bras porteur au lieu de les atténuer, ce qui augmente la fatigue structurelle aux articulations pivot du bras porteur et aux douilles.

L'usure de la douille du joint de flèche aggrave le problème d'état du support. Une douille usée permet à la flèche de subir des micro-oscillations à la fréquence de percussion, ce qui crée une charge cyclique sur la goupille, entraînant éventuellement une usure de cette dernière, des fissures structurelles dans la zone de soudure et une exposition des opérateurs aux vibrations transmises par le support de la cabine. Vérifier le jeu de la douille à chaque entretien du perforateur — et non seulement lors de l'entretien annuel du jumbo — permet de détecter ce phénomène avant que le coût de la défaillance ne soit une fissure de la soudure de la flèche au lieu d'un simple remplacement de la douille.

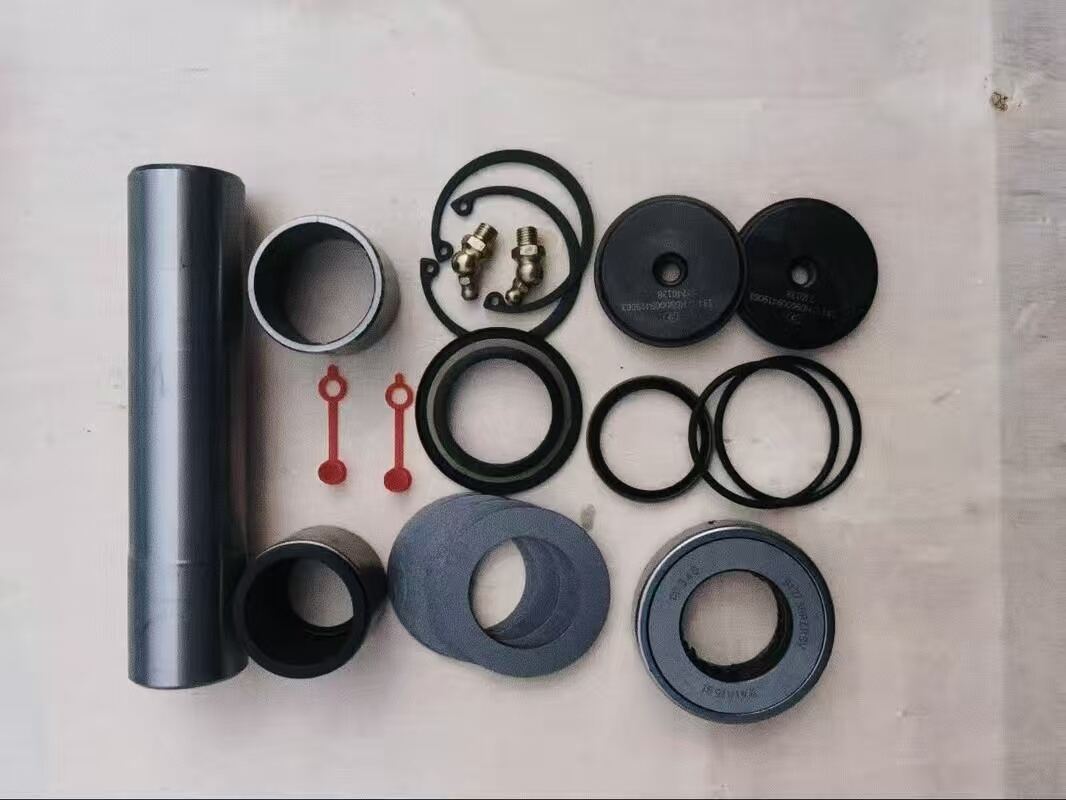

L'état de l'étanchéité influence directement les vibrations : un contournement de l'étanchéité de percussion, qui réduit la différence de pression effective agissant sur le piston, entraîne des cycles de course plus courts et incomplets à une même pression réglée sur le manomètre. Ces courses incomplètes produisent une fréquence de vibration différente — une sous-harmonique de la fréquence de percussion normale — que les opérateurs expérimentés décrivent parfois comme un « raté de coup » de la perceuse. La solution consiste à remplacer le kit d’étanchéité de percussion, et non à ajuster les paramètres. HOVOO fournit des kits d’étanchéité pour toutes les principales plates-formes de perforateurs, en polyuréthane (PU) et en caoutchouc nitrile hydrogéné (HNBR). Références complètes sur hovooseal.com.
