Perforateur hydraulique lourd pour mines : haute puissance d’impact et efficacité pour les projets miniers et de tunnel

La plupart des chefs de chantier se concentrent sur la fréquence de frappe lorsqu’ils comparent les perforatrices hydrauliques. Ce chiffre est facile à lire sur une fiche technique. Toutefois, ce qui détermine réellement si vous atteignez votre objectif en mètres par poste, c’est l’énergie de frappe — or ces deux paramètres évoluent de façon inverse, ce qui prend souvent les équipes achats au dépourvu.

Un piston court génère une énergie de frappe plus élevée par coup, tandis qu’un piston plus long fonctionne à une fréquence supérieure. Dans les applications minières lourdes — fronts granitiques supérieurs à 200 MPa, sections transversales de tunnel où un raté coûte la moitié d’un poste — une mauvaise adaptation de cet équilibre s’avère coûteuse. Cet article examine les critères réellement déterminants lors de la spécification d’une perforatrice hydraulique lourde destinée aux travaux miniers ou de tunnelier.

C’est l’énergie de frappe, et non la fréquence, qui détermine la vitesse de pénétration dans les roches dures

Des recherches menées sur les foreuses à percussion confirment que la pression de poussée et la pression de percussion constituent les principaux facteurs influençant la vitesse de forage — et, ce qui est crucial, une pression de percussion plus élevée n’est pas toujours meilleure. Dépasser le seuil optimal de pression de percussion réduit le rapport vitesse/énergie : vous consommez davantage de débit hydraulique pour le même nombre de mètres forés.

Une drilleuse hydraulique de 20 kW fonctionnant dans une roche dont la résistance à la compression se situe entre 80 et 120 MPa peut atteindre 2 m/min dans des conditions bien adaptées. Si l’on soumet la même unité à un granite présentant une résistance à la compression de 250 MPa sans ajuster la force d’avance ni la vitesse de rotation, cette valeur chute rapidement. La tige de forage commence à fléchir, la couronne rebondit, et l’énergie qui devrait servir à fracturer la roche se dissipe sous forme de chaleur et de vibrations dans l’acier.

Les modèles robustes de la classe de puissance 18–25 kW sont spécifiquement conçus pour le forage en roche dure : cylindrée du piston accrue, pression de travail plus élevée (généralement comprise entre 160 et 220 bar) et géométrie des stabilisateurs assurant un contact constant et régulier entre la douille et le piston, coup après coup.

Comparaison des performances : perforatrices rocheuses légères, moyennes et lourdes

Remarque : Les perforatrices lourdes fonctionnent à une fréquence de coups inférieure à celle des unités plus légères. Il ne s'agit pas d'une limitation, mais d’un compromis de conception qui augmente l’énergie individuelle par coup et améliore la transmission de l’onde de contrainte dans les formations rocheuses dures.

Moins de pièces mobiles, plus d’heures de percussion

Le temps d’arrêt entre les intervalles de maintenance planifiés constitue le critère qui distingue un équipement impressionnant lors d’une démonstration d’un équipement réellement opérationnel dans une mine. Les modules de percussion conçus autour de deux seules pièces mobiles — le piston et la manchette distributeur, maintenus séparés du corps de la perceuse — réduisent le nombre d’interfaces d’usure susceptibles de tomber en panne de façon imprévue. Cette architecture n’est pas nouvelle, mais les mines qui l’ont adoptée signalent des réductions significatives des arrêts non planifiés.

Les opérateurs qui visent 500 heures de percussion entre deux révisions majeures doivent suivre bien plus que de simples changements d’huile. Des formations rocheuses inhabituelles et un sol fissuré obligent la foreuse à fonctionner plus intensément à des réglages de pression hors des valeurs nominales, accélérant ainsi l’usure des manchons de guidage et des roulements. L’ajustement de la vitesse de rotation et du couple en fonction des conditions réelles de la face — et non selon un jeu de paramètres fixes — constitue une pratique courante sur les chantiers bien gérés.

Intégrité des joints à 200 bar : là où les fuites nuisent à la productivité

Une seule défaillance d’un joint hydraulique dans la chambre de percussion ne provoque pas uniquement une fuite. Elle modifie le différentiel de pression qui commande le mouvement du piston, ce qui réduit l’énergie de frappe et rend chaque mètre foré plus lent et moins prévisible. À une pression de fonctionnement comprise entre 160 et 220 bar, les kits de joints conçus pour résister à des températures soutenues supérieures à 90 °C et à des charges cycliques dynamiques ne sont pas optionnels : ils garantissent la constance de l’énergie de percussion sur une période de travail de 12 heures.

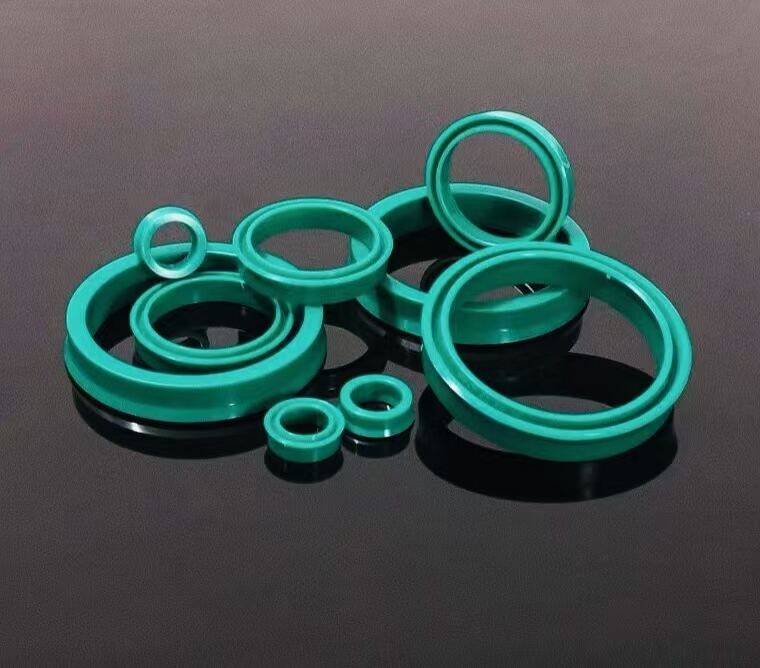

Les joints en composé PU supportent bien les charges cycliques dans des conditions minières standard. L’HNBR offre de meilleures performances là où les pics de température des fluides sont fréquents. La spécification appropriée dépend du modèle de perforateur, de l’huile hydraulique utilisée et de la température ambiante au front de taille. HOVOO fournit des kits de joints pour perforateurs rocheux conformes aux normes dimensionnelles d’origine (OEM) et testés sous charge hydraulique cyclique — les références spécifiques par modèle figurent sur le site hovooseal.com. Une erreur de choix de joint sur une unité à usage intensif transforme un problème de changement d’huile en un problème de percussion.

Adapter le perforateur au front de taille : construction de tunnels contre exploitation à ciel ouvert

Les travaux de tunnel et le forage en banc à ciel ouvert exercent des contraintes différentes sur une même catégorie de foreuse. Dans un tunnel, la machine fonctionne dans une section confinée — souvent inférieure à 5 m × 5 m — où la chaleur s’accumule, les gaz d’échappement se concentrent et les tiges de forage, pouvant atteindre 6 mètres de longueur, doivent maintenir l’alignement du trou à une fraction de degré près. Une déviation de 2 % sur 4 mètres génère un surforage qui augmente directement les coûts de projection de béton projeté (shotcrete). Une conception compacte de la foreuse et un système de rinçage intégré (à l’eau ou à l’air, selon la disponibilité d’eau sur le site) passent d’un avantage souhaitable à une exigence obligatoire.

Les applications de forage long-trou en surface tolèrent une empreinte au sol plus grande, mais poussent la profondeur des trous — parfois au-delà de 36 mètres en un seul passage. À cette profondeur, la géométrie des tiges de forage revêt une importance capitale : les tiges T51 et GT60 transmettent l’énergie avec moins de pertes que les profilés de filetage plus légers, et le stabilisateur fait la différence entre un trou droit et une déviation qui complique le tir suivant.

Sélectionnez en fonction du poids de la machine porteuse (classe de 20 à 35 t pour la plupart des unités très lourdes), du débit et de la pression hydrauliques disponibles sur la machine porteuse, du diamètre cible du trou et de la dureté de la formation. Une perceuse sous-dimensionnée par rapport à la roche gaspille les consommables. Une perceuse surdimensionnée par rapport à la machine porteuse n’atteint de toute façon jamais son énergie de frappe nominale.
