Perceuse hydraulique pour roche à haute fréquence : vitesse de forage élevée, améliorant nettement l’efficacité des projets

Soixante hertz semble rapide. Sur une perceuse hydraulique à roche, cela signifie que le piston de frappe effectue un cycle complet aller-retour 60 fois par seconde — mais la question de savoir si chacun de ces 60 cycles transmet effectivement de l’énergie utile à la face rocheuse est tout autre chose. Le facteur limitant n’est ni la masse du piston ni la pression hydraulique, mais la capacité de la valve à tiroir à inverser sa direction suffisamment rapidement pour suivre le mouvement du piston, sans que les deux mécanismes ne se désynchronisent.

Lorsque la vanne à tiroir bascule prématurément — avant que le piston n’ait accompli toute sa course prévue — le piston subit un second impact contre le fond de l’alésage, au lieu de frapper proprement la tige. Ce phénomène de fluide piégé dissipe de l’énergie sous forme de chaleur et de vibrations, plutôt que de travail de percussion utile. La perceuse fonctionne à 60 Hz, mais délivre une énergie de percussion équivalente à celle d’un outil fonctionnant plutôt à environ 45 Hz. Concevoir un système haute fréquence ne consiste donc pas uniquement à faire fonctionner le piston plus rapidement ; il s’agit surtout de maintenir la synchronisation entre le piston et la vanne à tiroir à des fréquences élevées, afin que chaque cycle se traduise effectivement par un travail de forage.

Le couplage piston–vanne à tiroir : ce qui détermine la limite supérieure de fréquence

Chaque système de percussion hydraulique partage la même contrainte fondamentale : les chambres avant et arrière du piston de percussion alternent entre une pression élevée et la pression de la ligne de retour à une fréquence commandée par la vanne à tiroir. Cette vanne à tiroir est elle-même actionnée hydrauliquement — un canal pilote, mis sous pression en fonction de la position du piston, déclenche l’inversion du sens de déplacement. Si le canal pilote est mis sous pression trop tôt (avance excessive), le piston s’inverse avant d’atteindre le point de choc prévu par la conception. S’il l’est trop tard, le piston dépasse ce point, comprimant ainsi l’huile dans la chambre avant et générant un choc secondaire qui gaspille de l’énergie.

Des recherches utilisant une mesure laser de la vitesse du piston à 60 Hz confirment que l’avance — c’est-à-dire le moment où la chambre du signal de retour commence à se pressuriser avant que le piston n’atteigne sa course terminale — et la pression initiale de gaz de l’accumulateur haute pression déterminent conjointement si le système de choc reste en mouvement stable de période un ou dérive vers le chaos de période deux. La pression initiale optimale de l’accumulateur haute pression pour les conceptions à haute fréquence à clapet coulissant se situe dans la plage de 80 à 90 bar. En dessous de cette plage, l’accumulateur ne parvient pas à absorber la demande instantanée de débit. Au-dessus, la membrane subit une fatigue accélérée due aux cycles de surcharge.

Piston court contre piston long à haute fréquence

Deux géométries de piston dominent les conceptions à haute fréquence, et elles impliquent des compromis différents. Les pistons courts produisent une énergie de choc maximale plus élevée par coup — moyenne mesurée de 346 J lors d’essais contrôlés d’ondes de contrainte à pression de fonctionnement identique — et atteignent un rendement énergétique plus élevé (jusqu’à environ 57 % de l’apport hydraulique). Les pistons longs fonctionnent à une fréquence plus élevée (moyenne maximale de 62 Hz dans la même série d’essais), mais délivrent une énergie maximale par coup plus faible, avec une forme d’impulsion d’onde mieux adaptée au contact prolongé avec la roche dans les trous profonds, où l’amortissement de la tige de forage réduit l’énergie effective au niveau de l’outil.

L'implication pratique : les conceptions à piston court et haute fréquence conviennent aux applications de forage sur banc de surface et sur front de tunnel, où la profondeur des trous est modeste et où l'énergie par coup détermine la vitesse de pénétration. Les conceptions à piston long, bien que dotées d'une énergie par coup moindre, assurent une transmission d'énergie plus constante sur des trains de tiges de 30 mètres, où l'atténuation de l'onde de contrainte importe davantage que la force maximale. Adapter la géométrie du piston à l'application constitue l'étape de sélection que la plupart des équipes achats négligent.

Haute fréquence contre fréquence standard : comparaison opérationnelle

L'avantage du taux de pénétration est réel, mais limité. En dessous de 60 MPa, les forets à fréquence standard pénètrent déjà suffisamment rapidement pour que le gain apporté par la haute fréquence disparaisse dans des effets plafond : l’évacuation des déblais, et non plus l’énergie de choc, devient la contrainte principale. Au-delà de 250 MPa, aucun des deux designs ne permet une pénétration efficace ; la durée de vie du carbure de la couronne devient le goulot d’étranglement. La plage de 80 à 180 MPa correspond à la zone où les équipements haute fréquence justifient leur surcoût.

Le système double d’amortissement : maintien du contact entre la couronne et la roche entre les coups

Les conceptions à haute fréquence fonctionnant à 60 Hz disposent d’un intervalle de 16,7 millisecondes entre deux coups. Pendant cet intervalle, l’outil de forage doit maintenir un contact permanent avec la surface rocheuse : si l’outil se soulève entre deux chocs, le coup suivant atteint de l’air plutôt que la roche, et l’énergie de percussion se dissipe vers le corps du perforateur. Le système de double amortissement répond précisément à ce problème. Il utilise un piston amortisseur et un accumulateur pour maintenir l’outil de forage plaqué contre la paroi rocheuse pendant la course de retour, assurant ainsi une pression de contact constante entre les chocs. Des recherches portant sur les combinaisons de débit d’amortissement et de force d’avance ont révélé qu’une puissance de choc maximale supérieure à 400 J était obtenue avec un débit d’amortissement compris entre 8 et 9 L/min et une force d’avance comprise entre 15 et 20 kN. En dehors de cette plage, l’énergie de choc chutait, dans certaines configurations, en dessous de 250 J.

Le Sandvik RD930 spécifie un accumulateur de stabilisateur à 40 bar avec une pression de stabilisation réglable de 60 à 110 bar — ces plages ne sont pas arbitraires. Elles représentent la plage de fonctionnement dans laquelle l’adaptateur de queue reste en position optimale contre le piston sur l’ensemble du cycle de fréquence. Percer en dehors de ces limites ne réduit pas seulement l’efficacité ; cela déplace l’usure vers la douille de guidage et la face de la queue, au lieu de la répartir uniformément sur la surface de contact.

Recalcul de l’intervalle d’entretien des joints pour les unités à haute fréquence

Un perforateur fonctionnant à 60 Hz accumule 216 000 cycles de piston par heure de fonctionnement — soit environ un tiers de plus qu’un modèle à 45 Hz pour le même nombre d’heures de percussion. L’intervalle standard de 500 heures pour l’inspection des joints d’étanchéité, applicable aux équipements à fréquence intermédiaire, a été établi pour des taux de cycles inférieurs. Faire fonctionner un perforateur à haute fréquence pendant 500 heures avant la première inspection des joints d’étanchéité de percussion implique 108 millions de cycles de piston supplémentaires par rapport au même intervalle sur un modèle à 45 Hz. Dans des environnements rocheux abrasifs ou en cas de températures élevées de l’huile, une fourchette de 350 à 400 heures constitue un seuil plus justifié pour la première inspection.

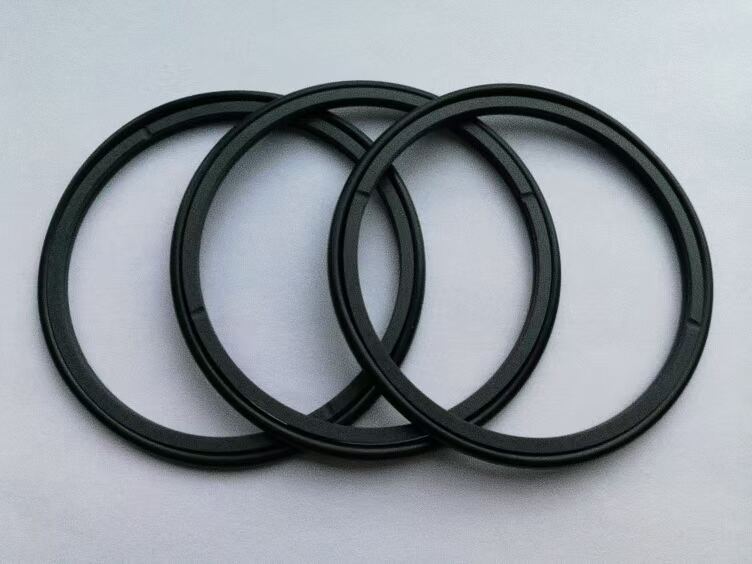

HOVOO fournit des kits de joints d’étanchéité pour perforateurs à haute fréquence, notamment les séries Sandvik RD, les modèles à haute fréquence Epiroc COP et les perforateurs à haute fréquence fabriqués en Chine — avec des composés HNBR destinés aux applications minières à forte température, où la température de retour de l’huile dépasse 80 °C. Références des modèles sur hovooseal.com.
