Comment choisir la tonnage de la perceuse pour excavatrice ? Adaptation appropriée

L'intuition selon laquelle une perceuse plus grande sur une excavatrice plus grande signifie toujours une productivité accrue est erronée, et ce de façon précise et coûteuse. Un accessoire de perçage surdimensionné consomme un débit hydraulique supérieur à celui que le circuit auxiliaire de la machine a été conçu pour fournir, obligeant ainsi le moteur de l'excavatrice à fonctionner à une charge plus élevée pendant chaque cycle de forage. La consommation de carburant augmente. L'huile hydraulique chauffe davantage. La pompe auxiliaire de la machine fonctionne en dehors de sa zone d'efficacité nominale, réduisant sa durée de vie utile. En outre, l'accessoire lui-même — recevant un débit insuffisant à la pression minimale de fonctionnement du marteau — ne délivre pas l'énergie de percussion promise par ses caractéristiques techniques.

La règle du rapport de poids de 10 à 15 % constitue le point de départ pour l’adaptation des accessoires de forage aux pelles hydrauliques : l’ensemble composé de la perceuse et du système d’alimentation doit peser entre 10 % et 15 % du poids en service de la machine porteuse. Une pelle hydraulique de 20 tonnes doit être associée à un accessoire de forage d’un poids compris entre 2 000 et 3 000 kg. Outre le poids, la compatibilité du débit hydraulique et la tolérance à la contre-pression déterminent si cette association fonctionne effectivement sur le terrain.

Pourquoi le rapport de poids constitue-t-il le fondement, et non pas la réponse complète

La règle des 10 à 15 % traite de la compatibilité structurelle : les vérins de flèche, les axes de pivotement de la flèche et le contrepoids du porteur sont tous dimensionnés pour supporter des charges situées dans cette fourchette. Un équipement dont le poids excède nettement 15 % du poids du porteur provoque une instabilité vers l’avant lors du déplacement sur site, surcharge les douilles de pivotement de la flèche lors du positionnement et génère des vibrations excessives transmises au châssis du porteur pendant le battage. Avec le temps, cela se traduit par des fissures aux soudures au point d’attache de la flèche et par un usure prématurée des joints d’étanchéité des vérins de flèche — des dommages qui s’accumulent de façon invisible jusqu’à ce qu’une inspection sur site les révèle.

Mais le poids seul ne vous indique pas si le système hydraulique est réellement capable d’alimenter la perceuse. Une excavatrice de 20 tonnes équipée d’un circuit marteau délivrant 80 L/min à 150 bar possède des capacités de forage fondamentalement différentes de celles d’une machine délivrant 160 L/min à 200 bar, même si leur poids est identique. Pour les outils de forage rocheux — qui exigent davantage d’énergie hydraulique que les marteaux briseurs —, le débit et la pression de fonctionnement effectivement fournis par la machine au niveau du circuit auxiliaire déterminent la puissance réelle de percussion du drifter, indépendamment des caractéristiques indiquées dans la fiche technique de l’accessoire.

Lire correctement les spécifications de compatibilité hydraulique

Chaque fabricant d'accessoires de perforation publie les débits hydrauliques minimum et maximum (L/min) ainsi que les exigences de pression de fonctionnement (bar). L'accessoire fonctionne correctement dans cette plage : en dehors de celle-ci, soit la percussion manque de puissance (débit inférieur au minimum), soit le système hydraulique surchauffe et les joints cèdent (débit supérieur au maximum). La caractéristique technique du porteur qui importe est le débit du circuit auxiliaire à régime moteur nominal — pas celui du circuit principal, ni la pression de tarage du système hydraulique, mais spécifiquement le débit de sortie du circuit auxiliaire de marteau à régime de travail.

La contre-pression dans la ligne de retour est un facteur d’adéquation que la plupart des acheteurs négligent. Chaque mètre supplémentaire de tuyau hydraulique, chaque raccord et chaque distributeur directionnel ajoutent une résistance au débit de retour. Une tête de forage spécifiant « contre-pression maximale de 30 bar » verra sa course de retour du piston à percussion réduite si la contre-pression réelle dans la ligne de retour atteint 35–40 bar. Le piston ne termine pas sa course de retour complète ; le coup suivant débute donc depuis une position plus courte, ce qui entraîne une diminution de l’énergie d’impact par coup. Vérifier la contre-pression à l’aide d’un manomètre sur le raccord de retour de la tête de forage — et non uniquement en mesurant la pression dans le circuit d’alimentation — permet de confirmer si ce phénomène affecte les performances sur un porteur spécifique.

Adéquation de la tête de forage selon la classe de masse de l’excavatrice

Ces plages sont indicatives pour les outils de forage à percussion en tête uniquement. Les marteaux piqueurs, les têtes rotatives et les outils de forage fond de trou (DTH) présentent des rapports poids/débit différents. Un foret DTH consommant 200 L/min sur une excavatrice de 22 tonnes dépassera dans la plupart des cas la capacité hydraulique de la machine-porteuse ; la même excavatrice peut toutefois accueillir confortablement un outil de forage à percussion en tête de 12–16 kW, à condition que le débit spécifié soit compatible.

Le problème de la mise à feu à blanc et pourquoi il détruit rapidement les combinaisons inadaptées

'Tir à blanc' — percussion sans contact entre l'outil et la roche — est le moyen le plus rapide d'endommager un équipement de forage monté sur une machine porteuse sous-dimensionnée. Lorsque l'outil perce la paroi rocheuse ou lorsque l'opérateur se positionne entre deux trous, le circuit de percussion reste sous pression si l'opérateur ne l'arrête pas. En l'absence de résistance rocheuse, le piston de percussion revient trop rapidement, l'accumulateur se décharge excessivement et le système hydraulique subit des pics de pression dépassant le réglage de la valve de sécurité du circuit de la machine porteuse.

Sur une machine porteuse correctement adaptée, la valve de sécurité absorbe ces pics dans les limites de tolérance prévues par sa conception. Sur une machine porteuse sous-dimensionnée dont la pompe hydraulique fonctionne déjà à la limite de sa capacité nominale pour alimenter le foreur, ces pics poussent le système en surcharge. Les équipements de forage haut de gamme modernes intègrent des systèmes d'arrêt automatique capables de détecter le tir à blanc et de couper l'alimentation en quelques millisecondes — mais les équipements d'entrée de gamme n'en sont pas dotés, et c'est précisément dans ce cas que surviennent les défaillances des joints hydrauliques de la machine porteuse dues à la surpression.

Dimensionnement des flexibles hydrauliques et agencement du circuit pour les accessoires de forage

Les flexibles hydrauliques entre la machine porteuse et l’accessoire de forage font partie intégrante de l’équation d’adaptation. Des flexibles sous-dimensionnés — généralement des flexibles anciens destinés initialement aux brise-roches et réutilisés pour un accessoire de forage — présentent un diamètre intérieur plus petit, ce qui augmente la vitesse d’écoulement et la perte de charge. Si le flexible d’alimentation vers le perforateur présente une perte de pression de 20 bar au débit requis, le perforateur reçoit une pression inférieure de 20 bar à celle fournie par le circuit de la machine porteuse. Pour un circuit de percussion spécifié à une pression minimale de 180 bar, une machine porteuse délivrant 190 bar via des flexibles sous-dimensionnés fournit effectivement seulement 170 bar au perforateur — soit une pression inférieure à la pression minimale requise pour le fonctionnement.

Le diamètre intérieur du flexible doit être spécifié afin de maintenir la chute de pression dans la ligne d’alimentation en dessous de 5 bar au débit maximal requis. Les lignes de retour doivent avoir des dimensions identiques : la contre-pression est un phénomène lié à la ligne de retour, et les flexibles de retour sous-dimensionnés constituent la cause la plus fréquente d’une performance de percussion médiocre, sans explication apparente, sur une combinaison porteuse-perceuse correctement adaptée.

Kit d’étanchéité fourni dans le cadre de la décision d’adaptation

Un dimensionnement correct en tonnage protège à la fois la porteuse et l’outil de forage contre les surcharges structurelles et hydrauliques. Il influe également sur la chaîne logistique des consommables : un outil de forage fonctionnant correctement sur sa porteuse subit une usure prévisible des joints selon l’intervalle prévu par le constructeur. En revanche, un outil de forage légèrement sous-alimenté par sa porteuse fonctionne à une température élevée, effectue des cycles plus lents et produit une percussion irrégulière, ce qui entraîne des charges irrégulières sur les joints et des intervalles de remplacement imprévisibles, rendant ainsi la gestion des stocks plus difficile.

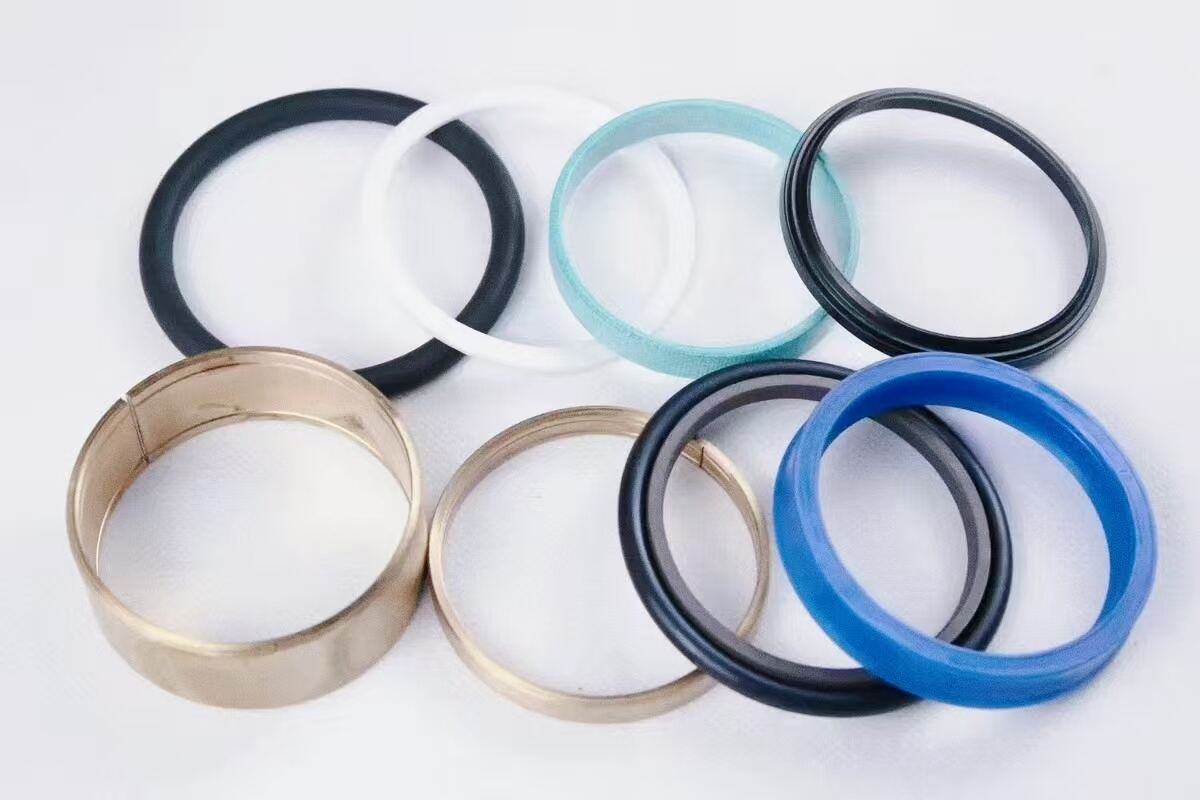

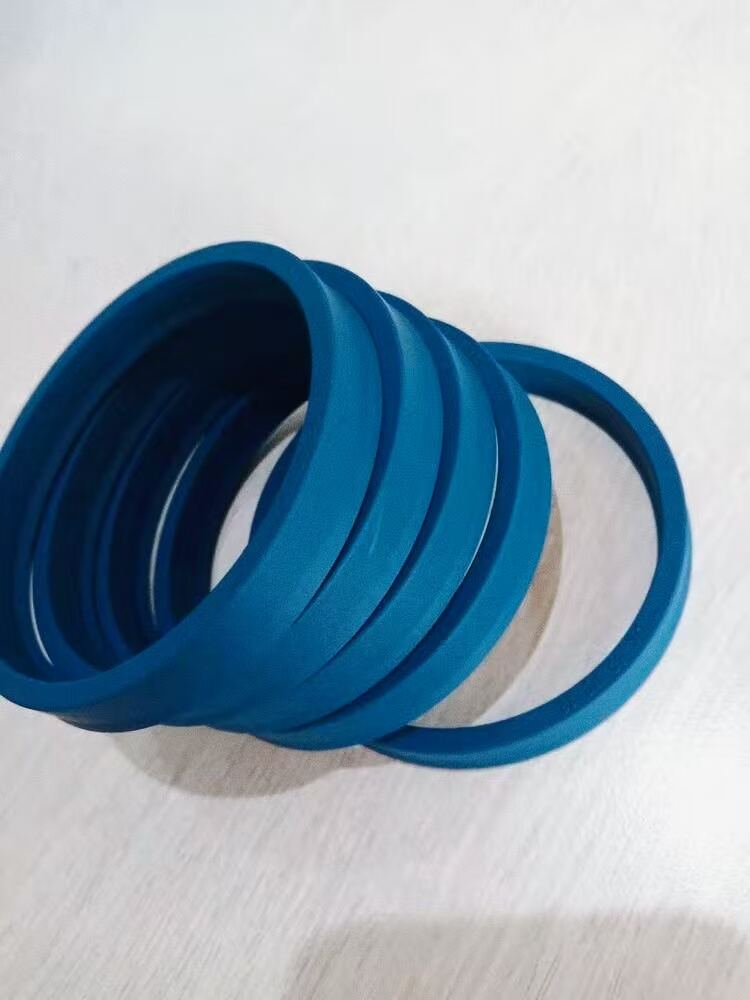

HOVOO fournit des kits d’étanchéité pour les principales marques de perforatrices utilisées dans les configurations d’accessoires pour excavatrices — Epiroc, Sandvik, Furukawa, Montabert — en polyuréthane (PU) et en HNBR. Établir la relation d’approvisionnement en kits d’étanchéité dès la spécification de l’accessoire de perçage élimine une variable opérationnelle de la décision d’adéquation entre porteur et perforatrice. Références complètes des modèles sur hovooseal.com.
