Comment choisir un perforateur hydraulique pour la construction de tunnels ? Méthode professionnelle

2026-04-22 14:05:17
Comment choisir un perforateur hydraulique pour la construction de tunnels ? Méthode professionnelle

Le coût d'une sélection incorrecte de perforateur rotatif dans la construction de tunnels apparaît sur une ligne comptable que la plupart des processus d'achat ne suivent pas : le volume de surpercussion par tir. Un perforateur rotatif mal adapté à la section transversale du tunnel, à la formation rocheuse ou à la profondeur des trous génère un schéma de tir avec une répartition inégale des charges — la charge par trou doit déplacer plus ou moins de roche que prévu, les trous périphériques produisent des parois irrégulières, et le volume de béton ou de béton projeté nécessaire pour combler la surpercussion est facturé à chaque tir pendant toute la durée du projet. Dans un tunnel routier de 5 kilomètres nécessitant en moyenne 100 tirs, même un excédent de 0,1 m³ de surpercussion par tir représente 10 m³ de béton supplémentaire non prévu au budget.

Tel est l'enjeu opérationnel lié à la sélection du perforateur rotatif pour le creusement de tunnels. Les décisions techniques portent sur la précision des trous, la régularité du taux de pénétration dans des formations géologiques variables, ainsi que la fiabilité des performances en service continu — et non sur les valeurs maximales d'énergie de percussion indiquées sur une fiche technique.



La configuration du bras articulé est déterminée par la section transversale du tunnel, ce qui détermine à son tour la classe de perforateur

Le point de départ est la section transversale du tunnel, et non le type de roche. Cette section détermine le nombre de bras dont le foreur nécessite, ce qui définit à son tour les contraintes mécaniques d’encombrement du perforateur. Pour les petits tunnels de moins de 20 m² (drifts miniers étroits, petites galeries d’accès), une unité à un seul bras doit pouvoir atteindre tous les trous depuis une seule position du châssis, sans repositionnement : le perforateur doit donc être suffisamment compact pour s’adapter à la géométrie réduite du bras, sans toutefois sacrifier l’énergie de percussion. Pour les tunnels routiers de plus de 80 m², un foreur à deux ou trois bras permet le forage simultané dans plusieurs zones de la face ; dans ce cas, le choix du perforateur repose sur l’adéquation de sa classe de percussion au type de roche, tandis que le bras assure la portée géométrique requise.

La conséquence pratique : dans une section transversale de tunnel ferroviaire de 6 × 7 m (42 m²), un jumbo à deux bras équipés de perforateurs de classe moyenne (80–150 J) surpasse généralement un jumbo à un seul bras équipé de perforateurs lourds, car le jumbo à deux bras exécute le schéma de perçage de la face (80 à 120 trous) 40 à 60 % plus rapidement par réglage. L’énergie de percussion supplémentaire du perforateur lourd est gaspillée si le facteur limitant est le temps de repositionnement entre les trous, et non la vitesse de pénétration dans chaque trou.



Classification des formations rocheuses pour la sélection des perforateurs de tunnel

La géologie du tunnel évolue continuellement le long de l’avancement — plus dure que prévu sur certains tronçons, plus tendre et plus fracturée sur d’autres. Le perforateur doit assurer des performances satisfaisantes sur l’ensemble de la gamme de formations rencontrées, et non uniquement dans la classe de formation prévue au stade de conception. Ainsi, sur des projets où un perforateur est spécifié pour être optimisé en fonction de la géologie la plus fréquente, mais où l’on rencontre soudainement 40 m de granite présentant une résistance à la compression de 180 MPa (contre une roche calcaire de 100 MPa prévue dans la conception), la baisse du taux de pénétration entraîne des retards qui affectent l’ensemble du calendrier du projet.

Le critère de sélection approprié pour les tunnels traversant des géologies variables : choisir la classe de perforateur pour les 20 % les plus durs de la formation attendue, et non pas pour la moyenne. La marge de performance dans des terrains plus tendres est absorbée par un taux de pénétration supérieur à l’estimation de conception — un problème bienvenu. Le déficit de performance dans des terrains plus durs que prévu est absorbé par des retards.



Matrice de sélection des perforateurs pour applications en tunnel

Section transversale

Classe de roche

Plage de résistance à la compression uniaxiale (UCS)

Puissance du perforateur

Modèles recommandés

Filetage / Diamètre du trou

< 20 m² (petit tunnel)

Tendre à moyen

40–100 MPa

12–18 kW

HD190, RD8, COP 1238

R32/T38, Ø38–52 mm

20–50 m² (orientation développée)

Moyenne

80–150 MPa

18–25 kW

HL1560, COP 1638, HD350

T38/T45, Ø45–64 mm

50–80 m² (bras jumeaux)

Moyennement dur à dur

100–180 MPa

22–30 kW

RD930, COP 1838, HD500

T45, Ø51–76 mm

80–120 m² (tunnel routier)

Difficile

120–200 MPa

25–35 kW

HL1560T, COP 1838AW+, HD700

T45/T51, Ø64–89 mm

>120 m² (grand tunnel)

Dur–très dur

150–250 MPa

30–40 kW

RD1840, COP 4050, HD1000

T51, Ø76–102 mm



Précision des trous : la métrique de performance spécifique au creusement de tunnels

Dans le forage en surface, l’écart des trous en profondeur a une incidence sur la géométrie du tir, mais peut souvent être compensé par la conception du chargement. Dans la construction de tunnels, l’écart des trous détermine le bon fonctionnement de la coupe de combustion : les trous de dégagement non chargés, disposés très rapprochés au centre de la face, doivent se situer à moins de 20–30 mm de leurs positions prévues, faute de quoi la séquence de coupe ne s’exécute pas correctement, réduisant ainsi la progression par trouée. Une trouée dont la coupe échoue permet une progression de 1,5 à 2 mètres au lieu des 4 à 5 mètres prévus, et nécessite le reperçage de la face suivante.

Le facteur de demi-ébauche est la mesure standard de la qualité du perçage de contour : il correspond au rapport entre la longueur des demi-ébauches visibles des trous de tir sur la face tirée et la longueur totale des trous de contour. Dans des roches compétentes et avec des schémas de forage bien réalisés, des facteurs de demi-ébauche de 50 à 80 % sont atteignables. Un choix inadéquat de perforateur — par exemple un modèle trop sensible aux chocs libres, doté d’un contrôle d’alimentation irrégulier ou d’une fonction anti-blocage insuffisante pour la géologie concernée — produit des trous déviés qui entraînent des facteurs de demi-ébauche faibles, quelle que soit la qualité des explosifs utilisés. Les jumbos de forage à commande informatique, équipés d’un bras à géométrie parallèle et de fonctions automatiques de centrage, fournissent des résultats de demi-ébauche nettement supérieurs dans les roches homogènes par rapport aux installations réglées manuellement utilisant les mêmes perforateurs.


Exigences en matière de rinçage dans les environnements de tunnel

Le forage de tunnels repose presque exclusivement sur le rinçage à l’eau, contrairement au forage de bancs en surface, où le rinçage à l’air est pratique. Les besoins en pression d’eau de rinçage pour des diamètres de trou typiques en tunnel (45–76 mm, profondeurs de 3–5 m) varient de 15 à 25 bar. Les perforatrices dotées d’une capacité de pression de rinçage plus élevée (Epiroc COP 1638+, jusqu’à 25 bar) assurent l’évacuation des déblais même lorsque la vitesse de pénétration augmente dans des formations tendres à modérément dures ; en revanche, les perforatrices dont la pression de rinçage est plus faible (20 bar) peuvent connaître un tassement des déblais si la vitesse de pénétration est supérieure à celle prévue.

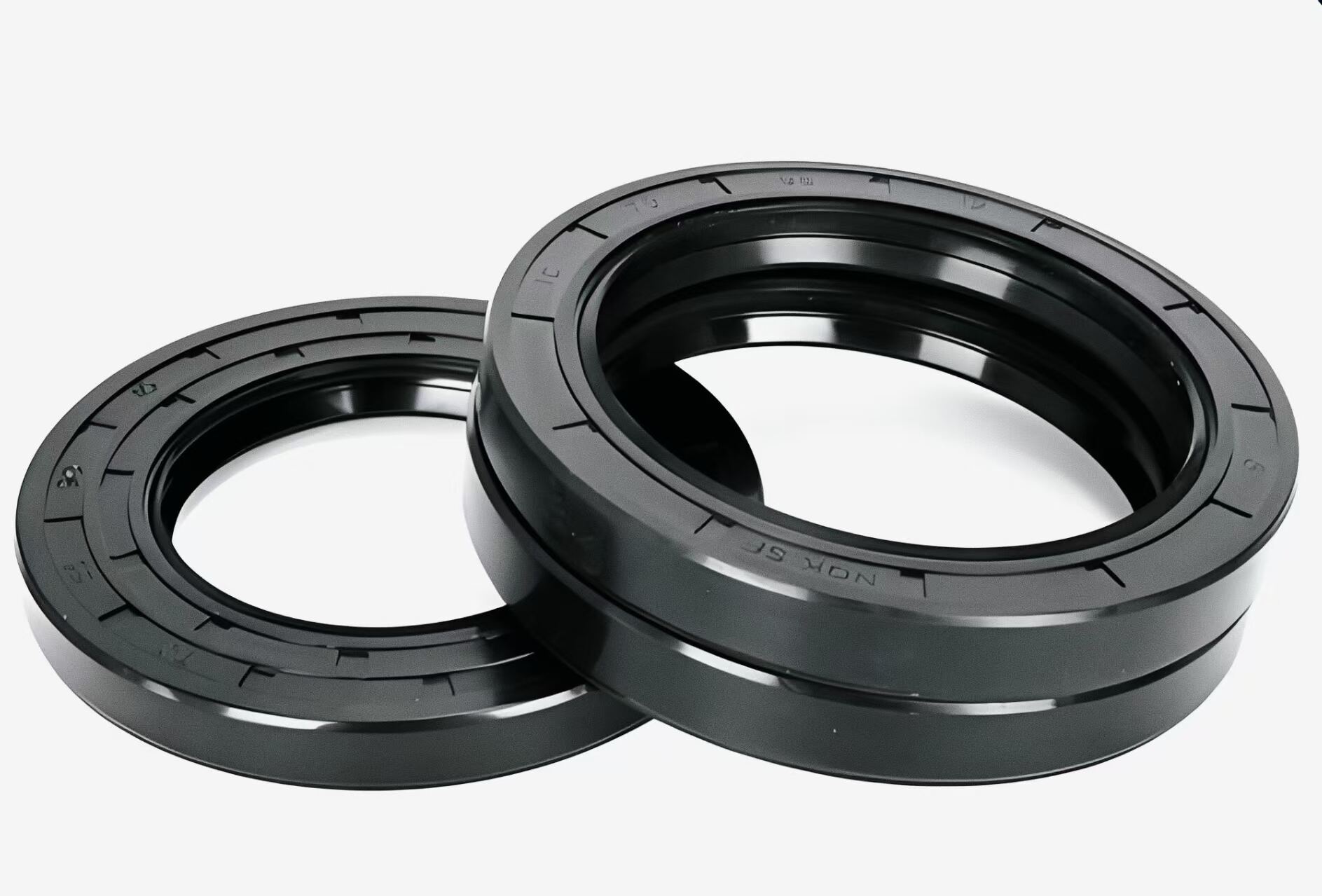

Le rinçage à l’eau interagit également directement avec les joints d’étanchéité de la boîte de rinçage — la frontière critique entre le circuit d’eau et le circuit d’huile de percussion. Dans les tunnels où la qualité des eaux minières est variable ou chargée en minéraux, les joints d’étanchéité de rinçage renforcés en PTFE ont une durée de vie nettement supérieure à celle des joints à lèvre standards. Des intervalles de remplacement courts des joints dans les applications tunnel (généralement 350–400 heures de percussion contre 450–500 heures en surface) doivent être prévus dès la phase initiale. HOVOO fournit des kits de joints en polyuréthane (PU), en HNBR et renforcés en PTFE pour tous les principaux modèles de perforateurs tunnel. Références sur hovooseal.com.
