Système d’étanchéité du perforateur hydraulique : structure, matériaux, défaillances et maintenance

Considérer le système d'étanchéité d’un perforateur hydraulique comme un simple ensemble de joints toriques individuels à remplacer dès qu’ils fuient revient à manquer complètement la problématique sur le plan architectural. Le système d’étanchéité d’un perforateur à percussion possède une structure bien définie : des joints dynamiques dans l’alésage de percussion, des joints statiques à toutes les interfaces supportant une pression, des joints du circuit de rinçage isolant le circuit d’eau du circuit d’huile, et des joints du boîtier de rotation gérant la frontière de lubrification entre le mécanisme d’entraînement et le reste du boîtier. Chaque zone fonctionne à des pressions, des températures et des vitesses de glissement différentes. Les compositions et profils qui assurent une performance correcte dans une zone peuvent se dégrader très rapidement dans une autre.

Comprendre la structure du système d’étanchéité — savoir quels joints se trouvent où, quel est le rôle de chacun et comment se manifeste leur défaillance — constitue la base indispensable pour établir des intervalles de maintenance rationnels et effectuer des choix appropriés de matériaux lors du remplacement des joints.

Zone 1 : Joints de l’alésage de percussion

L’alésage de percussion constitue l’environnement d’étanchéité le plus exigeant dans le perforateur. Le piston effectue un mouvement alternatif à une fréquence de 30 à 65 Hz contre la paroi de l’alésage, qui sert également de frontière de pression pour les chambres de percussion avant et arrière. Le joint du piston doit maintenir une différence de pression efficace à travers lui pendant des centaines de millions de cycles, tandis que la surface de l’alésage, la température de l’huile et les charges de choc varient en continu.

Les joints d’étanchéité standard pour alésages à percussion sont en PU (polyuréthane) : dureté Shore A typique de 90 à 95, plage de fonctionnement de −30 °C à +90 °C, excellente résistance à l’abrasion en contact glissant dynamique. Le PU se comporte bien sous les pressions de contact rencontrées dans les alésages à percussion, car sa forte résistance à la traction (typiquement 35 à 55 MPa) lui permet de résister aux forces d’extrusion qui poussent les élastomères de dureté inférieure dans le jeu de clairance à des pressions de 160 à 220 bar. Lorsque la température de l’huile dépasse régulièrement 80 °C — en raison de la chaleur dégagée par le porte-outil, de la chaleur ambiante souterraine ou d’un non-respect des intervalles de changement d’huile hydraulique — la déformation permanente (compression set) du PU s’accélère et le joint perd prématurément la force de contact conçue contre la paroi de l’alésage, avant la fin de sa durée de vie nominale.

L’HNBR (caoutchouc nitrile butadiène hydrogéné) constitue l’alternative adaptée aux températures élevées : résistance continue jusqu’à 150 °C, excellente résistance à l’huile minérale chaude et à l’ozone, ainsi qu’une meilleure résistance au vieillissement thermique que le polyuréthane (PU). L’inconvénient est une résistance à l’abrasion légèrement inférieure dans les applications de glissement à cycles élevés par rapport à un PU à dureté Shore élevée. Les opérations où la température de l’huile de retour au niveau du perforateur dépasse régulièrement 80 °C — mesurable à l’aide d’un thermomètre infrarouge au niveau du raccord de vidange — doivent prévoir des kits de percussion en HNBR. Les opérations caractérisées par une température d’huile normale, mais présentant une forte contamination de fluide hydraulique par des particules abrasives, doivent conserver le PU.

Zone 2 : joints d’étanchéité de boîtier de rinçage

La boîte de rinçage est munie de joints d’étanchéité qui séparent physiquement le circuit d’eau de rinçage du circuit d’huile hydraulique à l’avant du perforateur. L’eau de rinçage pénètre par le logement de la pince, circule soit à travers le trou central de l’adaptateur de tige, soit autour de celui-ci, selon la conception, puis sort par le trou en emportant les déblais. Les joints d’étanchéité de la boîte de rinçage retiennent cette eau du côté de la tige de forage et l’huile de percussion de l’autre côté.

La défaillance des joints d’étanchéité de la boîte de rinçage est à l’origine de la cascade de contamination la plus coûteuse dans le forage hydraulique. Lorsque le joint s’use jusqu’à percement, l’eau migre en arrière, à travers la zone de la douille de guidage, vers l’alésage de percussion. L’huile émulsifiée qui en résulte présente une viscosité d’environ 30 à 40 % inférieure à celle de l’huile hydraulique propre, à température égale, et elle transporte des particules fines de roche provenant de l’eau de rinçage dans les jeux fonctionnels du circuit de percussion. Ces deux effets accélèrent l’usure de l’alésage de percussion. L’émulsification se manifeste visuellement par une huile laiteuse ou trouble dans l’échantillon prélevé au point de vidange du perforateur.

Les joints d’étanchéité statiques à base de PTFE sont privilégiés à l’interface de la boîte de rinçage, car le PTFE est chimiquement inerte à l’égard aussi bien de l’huile hydraulique minérale que de l’eau de rinçage, quelle que soit sa valeur de pH ou sa teneur en minéraux. La faible friction du PTFE est ici moins pertinente que sa compatibilité chimique dans des conditions où la frontière entre fluides peut être très hétérogène, notamment dans des environnements souterrains agressifs.

Zone 3 : Joints d’étanchéité statiques (joints toriques et joints plats)

Toutes les liaisons étanches sous pression entre les sections du corps du perforateur — logement avant et cylindre, cylindre et logement arrière, faces des raccords de l’accumulateur, surfaces de fixation du bloc de vannes — sont assurées par des joints toriques logés dans des rainures normalisées. Il s’agit de joints statiques : les deux surfaces ne se déplacent pas l’une par rapport à l’autre pendant le fonctionnement.

Le NBR (caoutchouc nitrile-butadiène) est le composé standard pour les joints statiques dans les circuits hydrauliques à huile minérale. Plage de température : −40 °C à +120 °C, adaptée à la plupart des conditions de fonctionnement des circuits de percussion. Le principal mode de défaillance des joints toriques statiques en NBR sur les perforatrices n’est pas la dégradation thermique, mais le tassement sous compression dû à une charge prolongée à haute pression combinée à des cycles thermiques répétés sur plusieurs postes de travail. Un joint torique comprimé contre la paroi de sa gorge à 200 bar pendant 500 heures présente une capacité de récupération élastique résiduelle moindre qu’un joint neuf ; lors du démontage puis du remontage de l’assemblage, le joint torique aplati risque de ne pas assurer à nouveau l’étanchéité sans être remplacé.

Pratique standard : remplacer tous les joints toriques à chaque changement complet du kit de percussion. Le coût des joints toriques est négligeable par rapport au coût d’une fuite ultérieure après remontage, et ces joints figurent de toute façon dans le kit.

Référence de la zone d’étanchéité : structure, matériau et déclencheur d’inspection

Schémas de défaillance courants et ce qu’ils révèlent

Une défaillance précoce du joint de percussion—survenant avant 200 heures de percussion—indique presque toujours une cause racine autre que la qualité du joint. Les trois causes les plus fréquentes sont : des rayures sur la portée cylindrique dues à une contamination antérieure par des particules métalliques qui n’ont pas été éliminées avant l’installation du nouveau kit ; un jeu entre la douille de guidage et la tige supérieur à 0,4 mm, provoquant une charge hors axe sur la tige qui concentre de façon asymétrique l’usure de la lèvre du joint ; ou une température d’huile constamment supérieure à 80 °C, accélérant la déformation plastique sous compression du polyuréthane (PU). L’identification de la cause racine spécifique exige une inspection de la surface de la portée cylindrique (recherche de rayures), une mesure de l’oscillation de la tige et un enregistrement de la température de l’huile—et non simplement le remplacement du kit.

Une défaillance du joint de la boîte de rinçage en moins de 300 heures reflète généralement une chimie agressive de l’eau de rinçage plutôt qu’une usure normale. L’eau de mine, riche en minéraux ou à pH acide, attaque plus rapidement les joints de rinçage à base de nitrile que ne le ferait de l’eau propre. Les kits renforcés de PTFE tolèrent une gamme plus étendue de compositions chimiques de l’eau et constituent le choix approprié pour les opérations souterraines où des problèmes connus de qualité de l’eau sont présents.

Kits de joints HOVOO : adaptation du composé à la zone

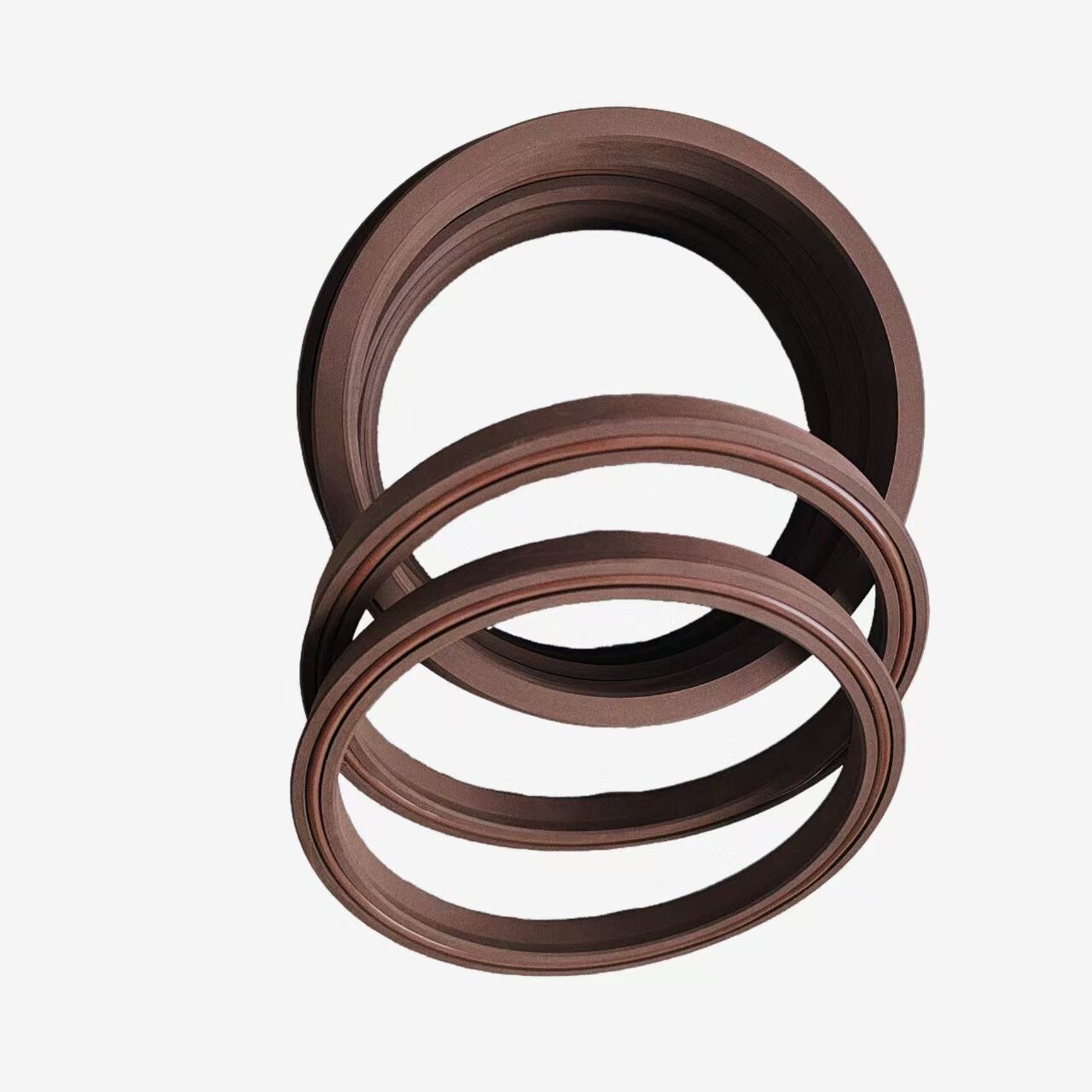

Un kit complet de joints d’impacteur comprend des joints pour alésage à percussion, des joints pour boîte de rinçage, des joints pour manchon de guidage, des joints toriques pour accumulateur et des joints d’interface pour blocs de valves. Le choix d’un élastomère inapproprié, même pour une seule zone, entraîne une défaillance prématurée sélective, qui peut être erronément diagnostiquée comme un problème de qualité globale du kit plutôt que comme un mauvais choix de matériau. HOVOO fournit des kits spécifiques à chaque modèle pour toutes les principales marques d’impacteurs — Epiroc COP, Sandvik HL/RD, Furukawa HD/HF, Montabert — avec des options d’élastomères standards en polyuréthane (PU), en HNBR et en PTFE renforcé pour les variantes destinées au rinçage. Des recommandations d’élastomères par zone sont disponibles pour les applications exposées à des températures élevées ou à des eaux aux caractéristiques chimiques agressives. Références sur hovooseal.com.
