kit Segel Bor Batu Hidrolik 8311128801/RD18U

PERTANYAAN

Ikhtisar
PERTANYAAN
PRODUK TERKAIT

Fitur

Barang	Spesifikasi
Nama Peralatan Lengkap	Pahat Batu Hidrolik Epiroc RD18U
Jenis Peralatan	Pahat Batu Impak Hidrolik
Skenario Kerja yang Berlaku	Penambangan bawah tanah dan pengeboran terowongan, konstruksi terowongan dan jalan raya, operasi pemboran lubang peledakan serta lubang baut angker
Berat keseluruhan	176kg
Panjang Keseluruhan (Tanpa Shank)	1008 mm
Daya Tumbuk Terukur	18 KW
Frekuensi Tumbuk Tinggi	57 Hz (3420 kali per menit)
Tekanan Kerja Minyak Standar Terukur	Dampak: 215 bar / Rotasi: 210 bar
S kisaran Diameter Pengeboran Standar	35–64 mm
Kisaran Kecepatan Motor Putar Mandiri	0–220 rpm
Torsi Putar Keluaran Maksimum	1050 N·m
Konfigurasi Struktural Inti	Bodi tugas berat modular, struktur penyegelan berkeandalan tinggi, desain pelepasan cepat yang mudah dirawat
Spesifikasi Batang Bor yang Sesuai	T38 / T45
Spesifikasi Mata Bor yang Sesuai	mata Bor Tombol 35–64 mm
Peralatan Pengeboran yang Dapat Digunakan	Jumbo bor tambang, rig bor terowongan, rig bor berjalan, rig bor baut angker
Kekerasan Batuan yang Dapat Digunakan	Batuan sedang-keras hingga keras (koefisien kekerasan Protodyakonov f = 8–12)

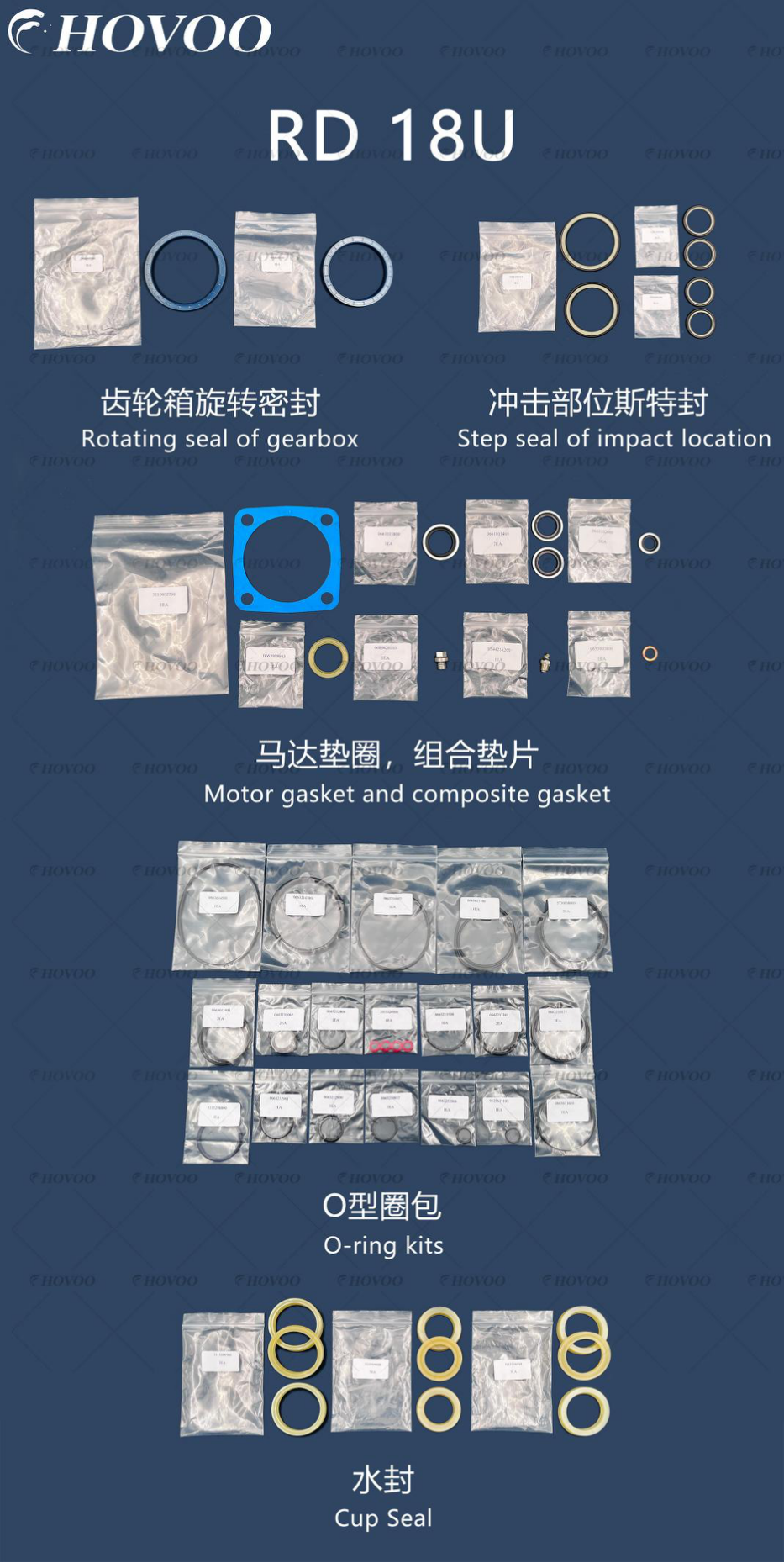

RD18U H hidrolik Segel D rill Kit Komponen

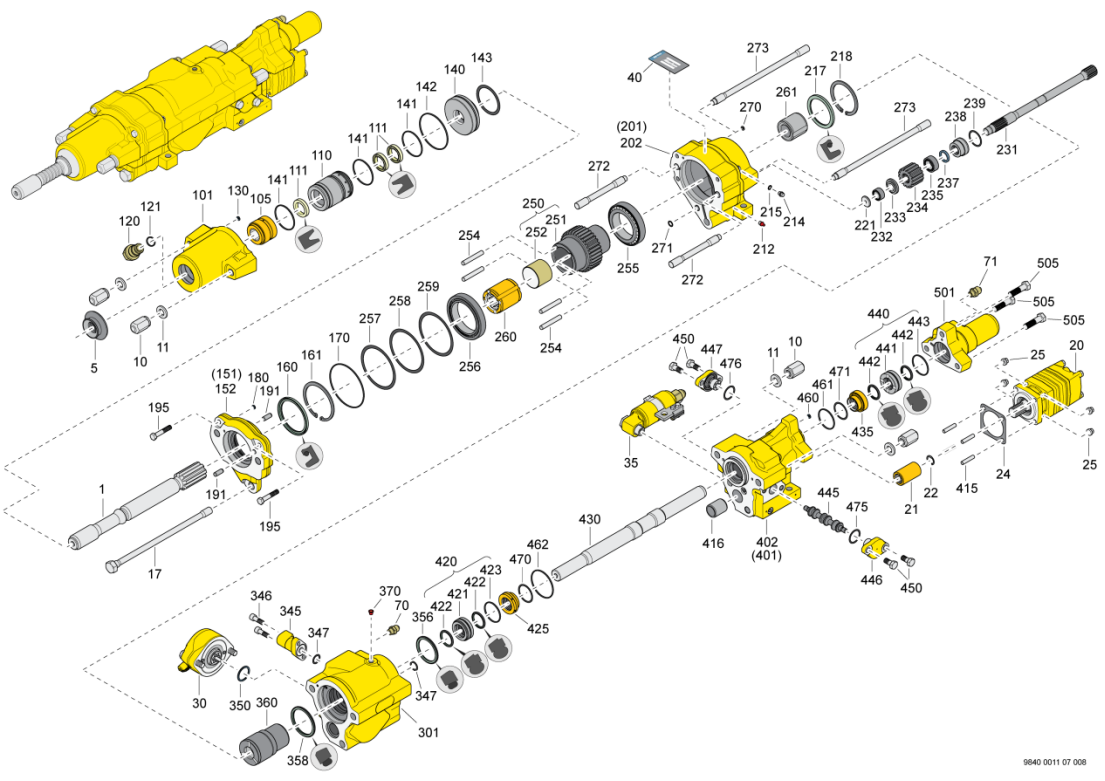

DIAGRAM SKEMATIS

Catatan tambahan

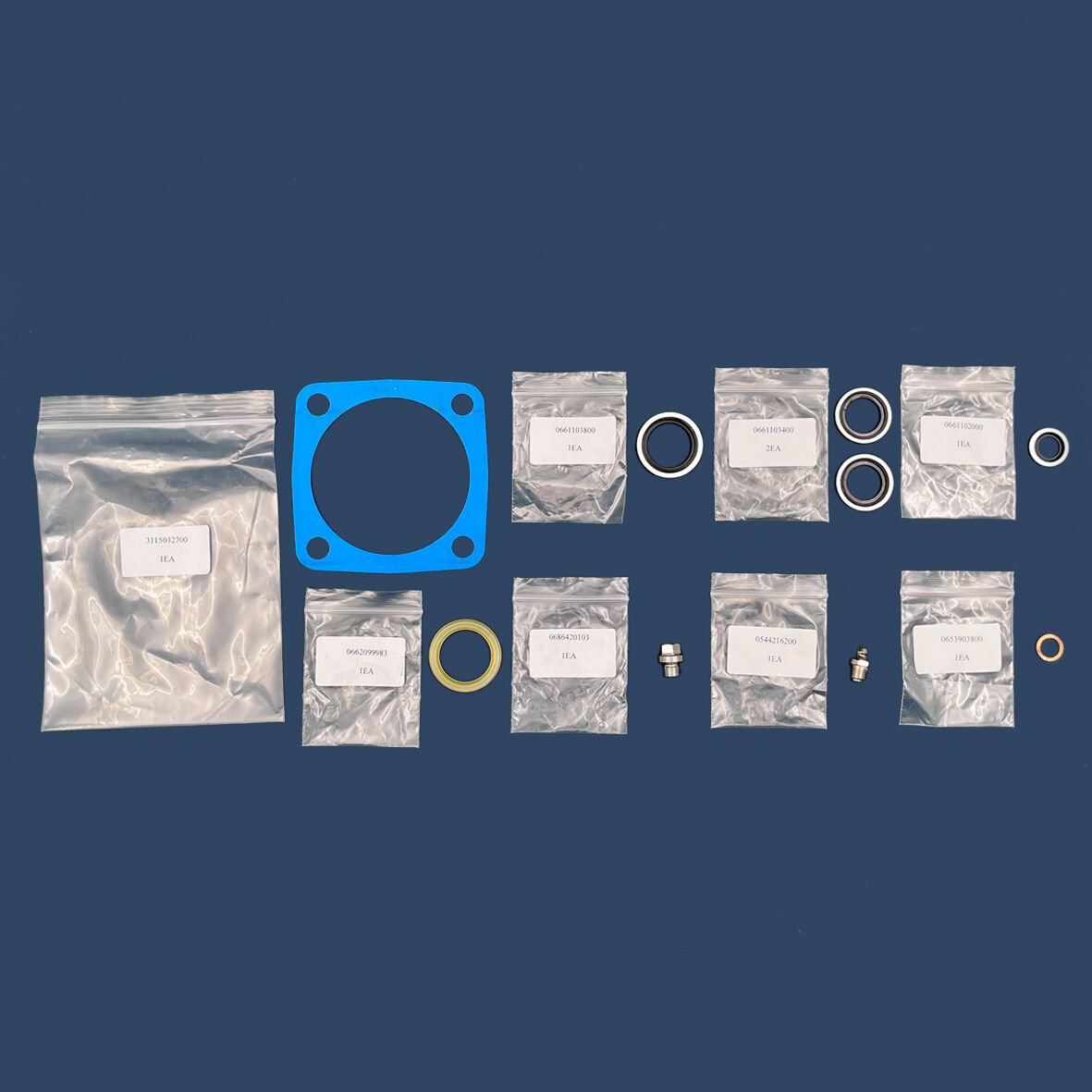

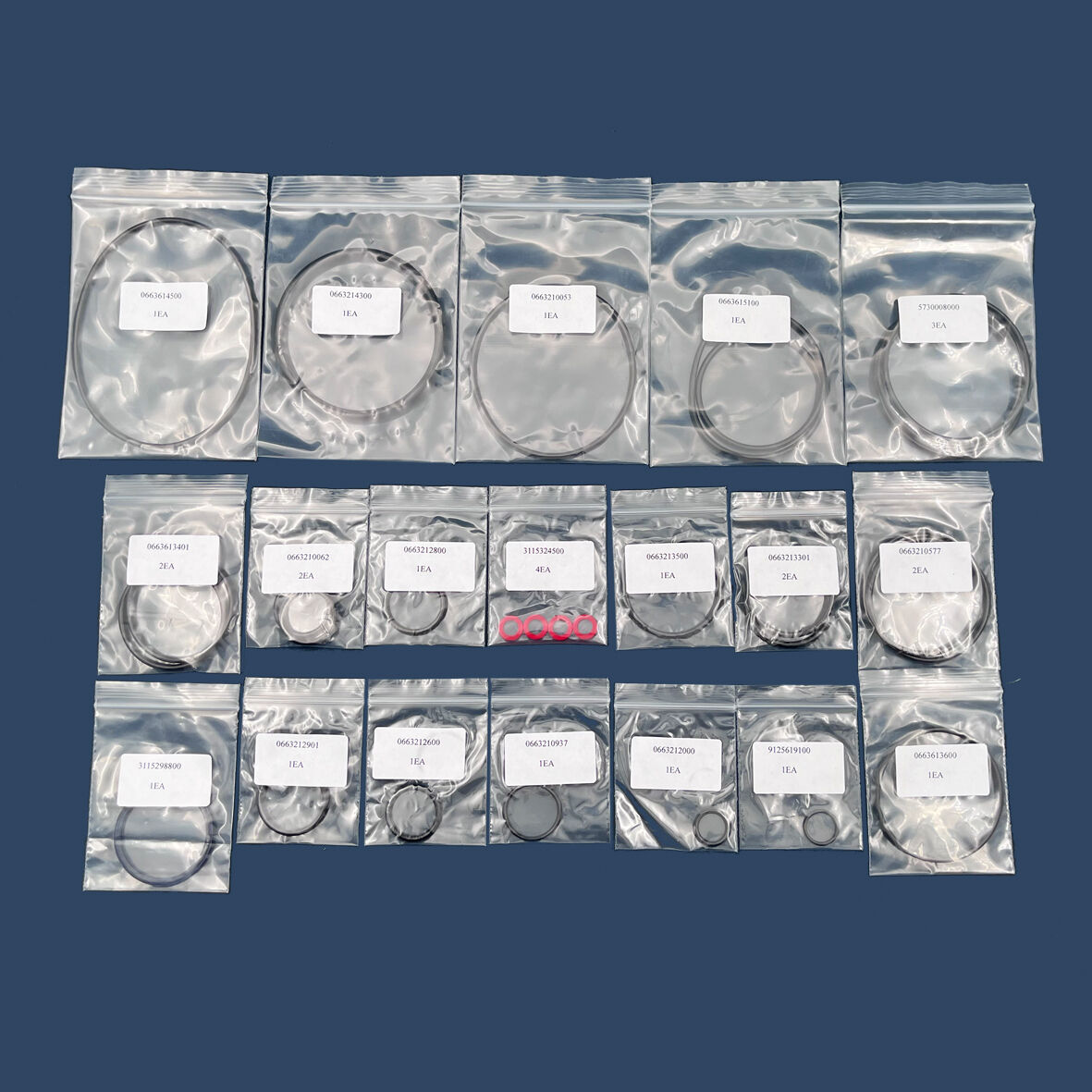

Kit ini, nomor model 8311128801 / RD18U, dirancang khusus untuk bor batu hidrolik RD18U. Kit ini berisi total lebih dari 120 aksesori, dengan rincian terperinci sebagai berikut:

No.Ref	Nomor bagian / Nomor artikel	Qty	Deskripsi	Deskripsi	Catatan
100	3201195100	1	KOMPONEN BAGIAN DEPAN	KOMPONEN BAGIAN DEPAN LENGKAP
150	-	1	GRUP PENUTUP	GRUP PENGUNCI
200	-	1	GRUP RUMAH GEAR	GRUP RUMAH TRANSMISI
300	-	1	GRUP INTERM PART	GRUP SEKRUP PERANTARA
400	-	1	KELOMPOK SILINDER	GRUP SILINDER
500	-	1	Kelompok Tutup Belakang	GRUP KEPALA BELAKANG
1	-	1	Adaptor shank	ADAPTER LEHER	T38, D38, L=435 SECOROC 9051601
5	3115223100	4	Drill Collar	BORRMANSSCHE TT	ADAPTER R28/R32/R39/T38
10	3115028600	1	Mur Berbentuk Kubah	Kupolmuter
17	3115145700	4	Baut Sisi	Sidobult
18	3115347383	1	Motor hidrolik	Motor Hidrolik	MSO 160 SH (07)
20	3115027700	1	Kopling	Kopling
22	0335213000	1	Lingkaran	Pengunci	SCH 28 X 1,2 DIN 472
24	3115032700	1	Gelas	Perapat
25	3115394800	4	Baut	MUTTER
30	3201195381	1	Akumulator	AKUMULATOR
35	3115281591	4	AKUMULATOR RETURN	AKUMULATOR KEMBALI	LENGKAP TERMASUK DUDUKAN
40	0088000472	1	Set Label	SET DEKALKALISASI	RD 18U
70	3176651200	1	Puting	NIPPEL	Lurus
71	3176651400	1	Bagian Depan	BAGIAN DEPAN	UNF 7/8 - G 3/8 / LURUS
105	3201195251	1	PETUNJUK	STEERING
110	3301195254	3	HEAD FLUSHING	KEPALA SPOOL	REDAMAN

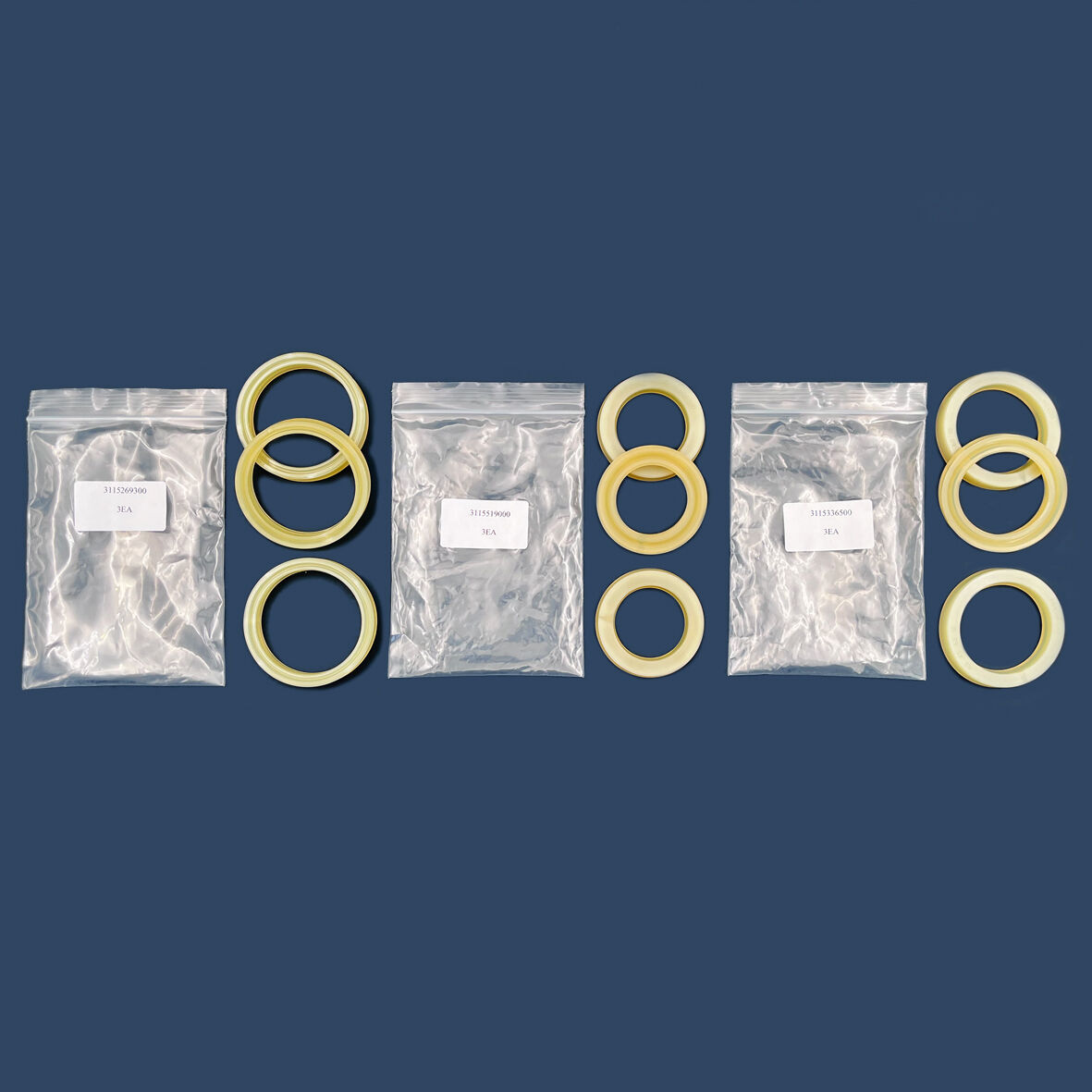

111	3115519000	1	Segel Cangkir	MANSIET U	38x55x10(11)
120	3201195410	1	Koneksi	SAMBUNGAN	22,2 X 3 / 70 SHORE
121	0663212600	1	O-ring	O-ring
130	3115324500	1	Cincin segel	RING PENYEGEL
140	3201195127	1	Cincin Penghenti	CINCIN PEMBERHENTIAN	Segel O-Ring
141	5730008000	3	O-ring	O-ring	10,45 X 3 / 70 SHORE
142	0663614500	3	O-ring	O-ring	79,2 X 5,7 / 70 SHORE
143	3201195173	1	RING LENGKAP	RING LENGKAP

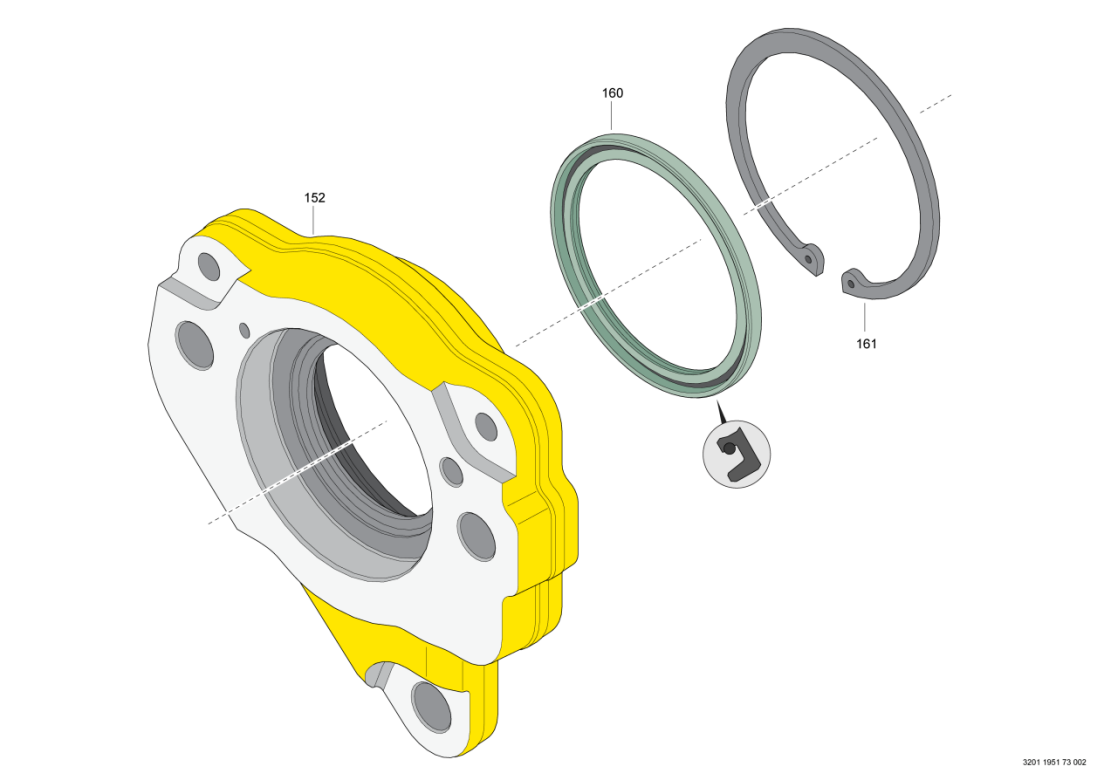

152	3201195174	1	Penutup	Kunci
160	0666600060	1	Segel Bibir Radial	SEAL BIBIR RADIAL	100 120 7,5 - D 8,5 0013
161	0335217600	1	Lingkaran	Pengunci	SCH 120 X 4 DIN 472
170	0663615100	1	O-ring	O-ring	134,5 X 3 / 70 SHORE
180	3115324500	1	Cincin segel	CINCIN PELINDUNG
191	0102046000	2	Pin	PEN	CP 12 X 30
195	0147140803	2	Sekrup, Kepala Segi Enam	SEKRUP, HEKSAGONAL	M 12 X 65 - 8,8 FZB

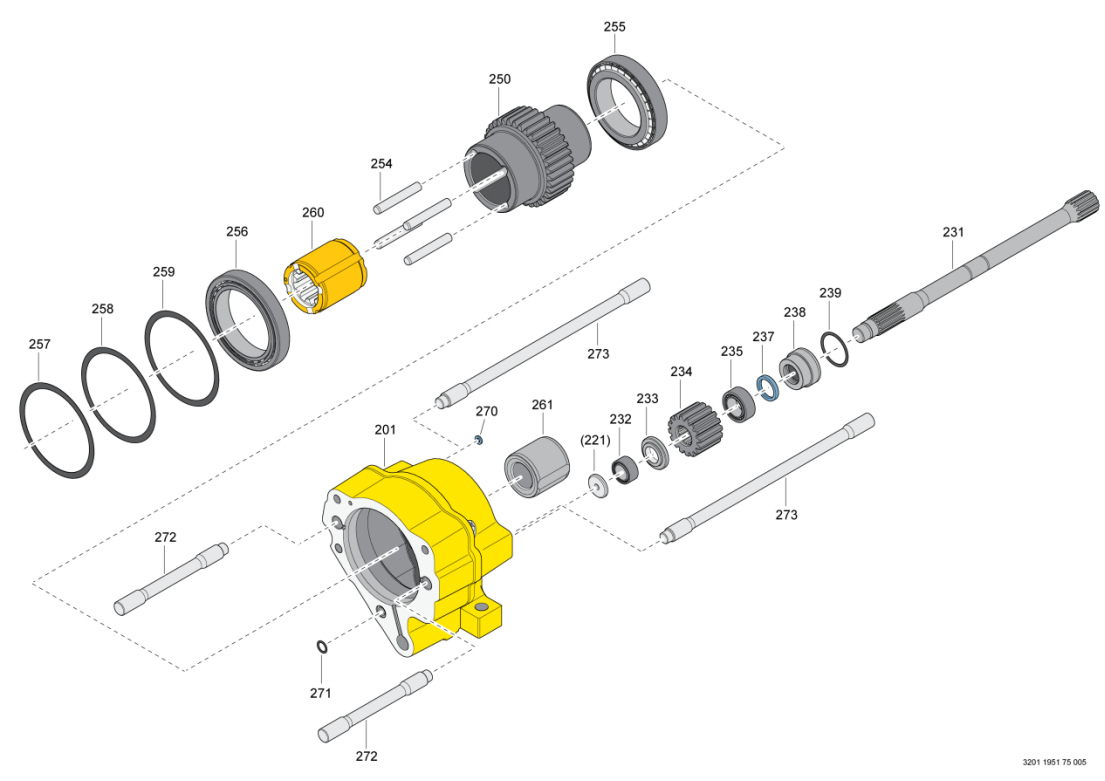

201	3201195176	1	RUMAH GEAR	RUMAH TRANSMISI
202	-	1	RUMAH GEAR	RUMAH TRANSMISI
212	0544216200	1	Lubang Grease	NIPPEL PELUMAS	ISO 7 - R 1/8 TIPE AH
214	0686420103	1	Colokan	PROPP
215	0653903800	1	Gelas	Perapat	10 / 13,5 X 1 -11 4010 14
217	0666600030	1	Segel Bibir Radial	SEAL RADIAL	BABSL 85-105-7,5
218	0335217100	1	Lingkaran	Pengunci	SGH 105 X 4 DIN 472
221	3115027300	1	Pencuci	BATA
231	3115082100	1	Poros	AS	22 / 34 X 16
232	0516150401	1	Roller bearing	BEARING JARUM
233	3115082300	1	Pencuci	BATA
234	3115027400	1	Roda gigi	KUGGHJUL	28 / 45 X 17
235	0516153800	1	Roller bearing	BEARING JARUM	F1 28 36 INT 5,7-
237	0665099983	1	Segel	PEREKAT
238	3201195197	1	Lengan penuntun	SILINDER PENGGERAK	44,2 X 3 / 70 SHORE
239	0663203150	1	O-ring	O-ring	TERMASUK POSISI 251, 252
250	3201195150	1	ROT.CHUCK.COMPL	SILINDER BOR LENGKAP
251	-	1	ROT.CHUCK	BORRHYLSA
252	3201195152	1	ROT.CHUCK BEAR.	LAGER BORRHYLSA	B1 12 80 - 2,5
254	0102047800	4	PIN PARALEL	PIN SILINDER	85 / 130 X 29
255	0509022200	1	Poros gulungan	BEARING ROLLER	100 140 25 20 1,5 119000
256	0509012129	1	Poros gulungan	BEARING ROLLER	0,10 MM
257	3115029701	1	Shim	Wedge penyangga	0,15 MM
258	3115029702	1	Shim	Wedge penyangga	0,5 MM
259	3115029703	1	Shim	Wedge penyangga	Alur Lurus, Berbentuk Lingkaran
260	3201195144	1	Driver	Pembawa Tengah
261	3201195411	1	ROT.CH.BUSHING	Bushing Bor
270	3115324500	1	Cincin segel	CINCIN PELINDUNG	13,3 X 2,4 / 70 SHORE
271	0663212000	1	O-ring	O-ring
272	3201195141	2	Pohon	Sekrup Penahan
273	3201195142	2	Pohon	Sekrup Penahan
301	3201195109	1	KOMPONEN INTERMEDIAT	Komponen Perantara
345	3115345500	1	PELAT KONEKTOR	PELAT KONEKSI	SEKRUP MC8S M 12 X 35 -12.9
346	0211196084	2	Baut	SEKRUP
347	0663210062	2	O-ring	O-ring	24,2 X 3 / 90 SHORE
350	3115298800	1	Cincin segel	CINCIN PELINDUNG
356	3201195191	1	Kit Segel	SET SEALING
358	3201195192	1	Kit Segel	SET SEALING
360	3201195118	1	PISTON PEREDAM	PISTON PEREDAM
370	0686911000	1	PLUG PROTEKSI	PLUG PROTEKSI	9,3 / 10,9 X 9
401	3201195002	1	KOMPONEN SILINDER	KOMPONEN SILINDER
402	3201195094	1	Silinder	Silinder
415	3115116500	4	Pohon	Sekrup Penahan
416	3115027651	1	PETUNJUK	STEERING
420	3201195116	1	KOMPONEN RUMAH SEAL	KOMPONEN RUMAH SEAL
421	-	1	Rumah Segel	RUMAH SEAL

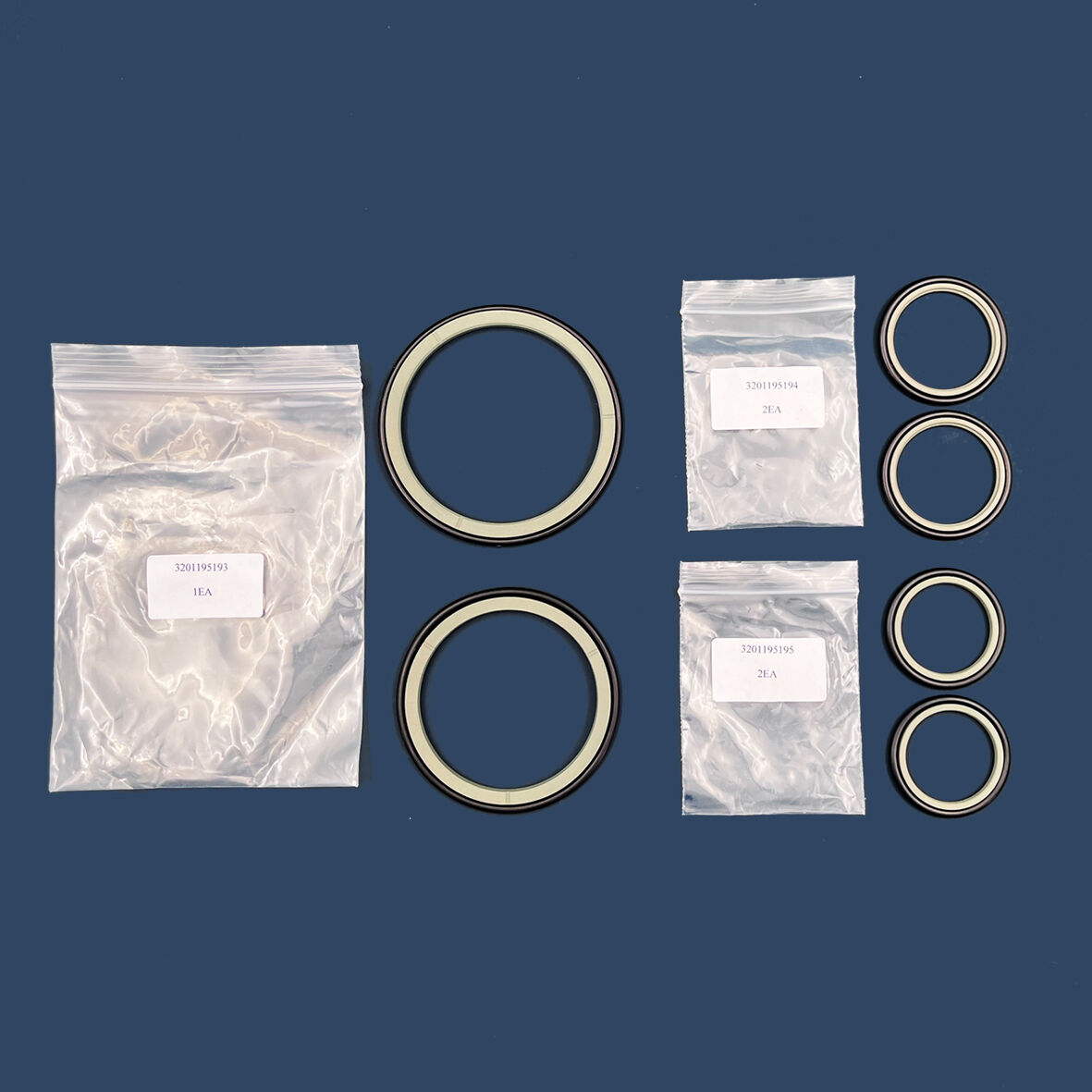

422	3201195194	2	Kit Segel	SET SEALING
423	0663613600	1	O-ring	O-ring	59,5 X 3 / 70 SHORE
425	3201195099	1	Panduan Piston	PANDUAN PISTON
430	3201195117	1	Piston	PISTON
435	3201195004	1	Panduan Piston	PANDUAN PISTON
440	3201195106	1	KOMPONEN RUMAH SEAL	KOMPONEN RUMAH SEAL
441	-	1	Rumah Segel	RUMAH SEAL
442	3201195195	2	Kit Segel	SET SEALING
443	0663210577	1	O-ring	O-ring	56 X 3 / 90 SHORE
445	3115176500	1	Piston Katup	Katup Kolom	Kiri
446	3115207704	1	Tutup katup	Batang Katup	Benar.
447	3115207605	1	Tutup katup	Batang Katup
450	0147143803	4	Sekrup, Kepala Segi Enam	SEKRUP, HEKSAGONAL	M 14 X 30 - 8.8 FZB
460	3115324500	1	Cincin segel	CINCIN PELINDUNG	56 X 3 / 90 SHORE
461	0663210577	1	O-ring	O-ring	84,5 X 3 / 90 SHORE
462	0663210053	1	O-ring	O-ring	48,5 X 3 / 90 SHORE
470	0663613401	1	O-ring	O-ring	48,5 X 3 / 90 SHORE
471	0663613401	1	O-ring	O-ring	39,2 X 3 / 90 SHORE
475	0663213301	1	O-ring	O-ring	39,2 X 3 / 90 SHORE
476	0663213301	1	O-ring	O-ring
501	3201195003	1	Tutup Belakang	Bagian Belakang	M 16 X 80 - 8.8 FZB
505	0147148103	3	Sekrup, Kepala Segi Enam	SEKRUP, HEKSAGONAL	G 1/2"
-	0686925026	26	Colokan	PROPP	G 3/4"
-	0686925027	2	Colokan	PROPP
-	-	1	Set Opsional	KELOMPOK OPSIONAL

Semua komponen lengkap dan sepenuhnya kompatibel, memungkinkan perbaikan menyeluruh dan penggantian satu kali jalan untuk sistem penyegelan, sistem transmisi, serta sistem pemukul pada bor batu ini.
