kit Segel Bor Batu Hidrolik 86780186/HC109

PERTANYAAN

Ikhtisar
PERTANYAAN
PRODUK TERKAIT

Fitur

Barang	Spesifikasi
Nama Peralatan Lengkap	Pengebor Batu Hidrolik Top Hammer Montabert HC109
Jenis Peralatan	Drifter Hidrolik Tahan Banting Berfrekuensi Tinggi
Skenario Kerja yang Berlaku	Pertambangan bawah tanah, penggalian terowongan, pengeboran lubang sedang & dalam, operasi peledakan & pemasangan angker, pengeboran batuan keras secara berkesinambungan
Berat keseluruhan	140kg
Panjang Keseluruhan (Tanpa Shank)	1093 mm
Daya Benturan Nominal	18,8 kW
Tingkat Dampak Frekuensi Tinggi	47 Hz / 2.820 pukulan per menit
Tekanan Minyak Kerja Nominal Standar	139 bar (13,9 MPa)
S kisaran Diameter Pengeboran Standar	φ33–64 mm
Kisaran Kecepatan Motor Putar Mandiri	0–340 rpm, dapat disesuaikan, maju & mundur
Torsi Putar Keluaran Maksimum	820–1.000 Nm
Konfigurasi Struktural Inti	Badan utama terintegrasi modular, struktur tahan aus tinggi, perawatan mudah, penggantian suku cadang aus cepat, desain batang poros mengapung, struktur peredam hidrolik ganda
Spesifikasi Batang Bor yang Sesuai	T38
Spesifikasi Mata Bor yang Sesuai	Pahat Tombol 35–64 mm / Pahat Bor Batuan
Aliran Minyak Hidrolik yang Sesuai	Aliran Minyak Hidrolik yang Sesuai
Kesesuaian dengan Jenis Batuan	Batuan sedang-keras hingga sangat keras (f=8–20)

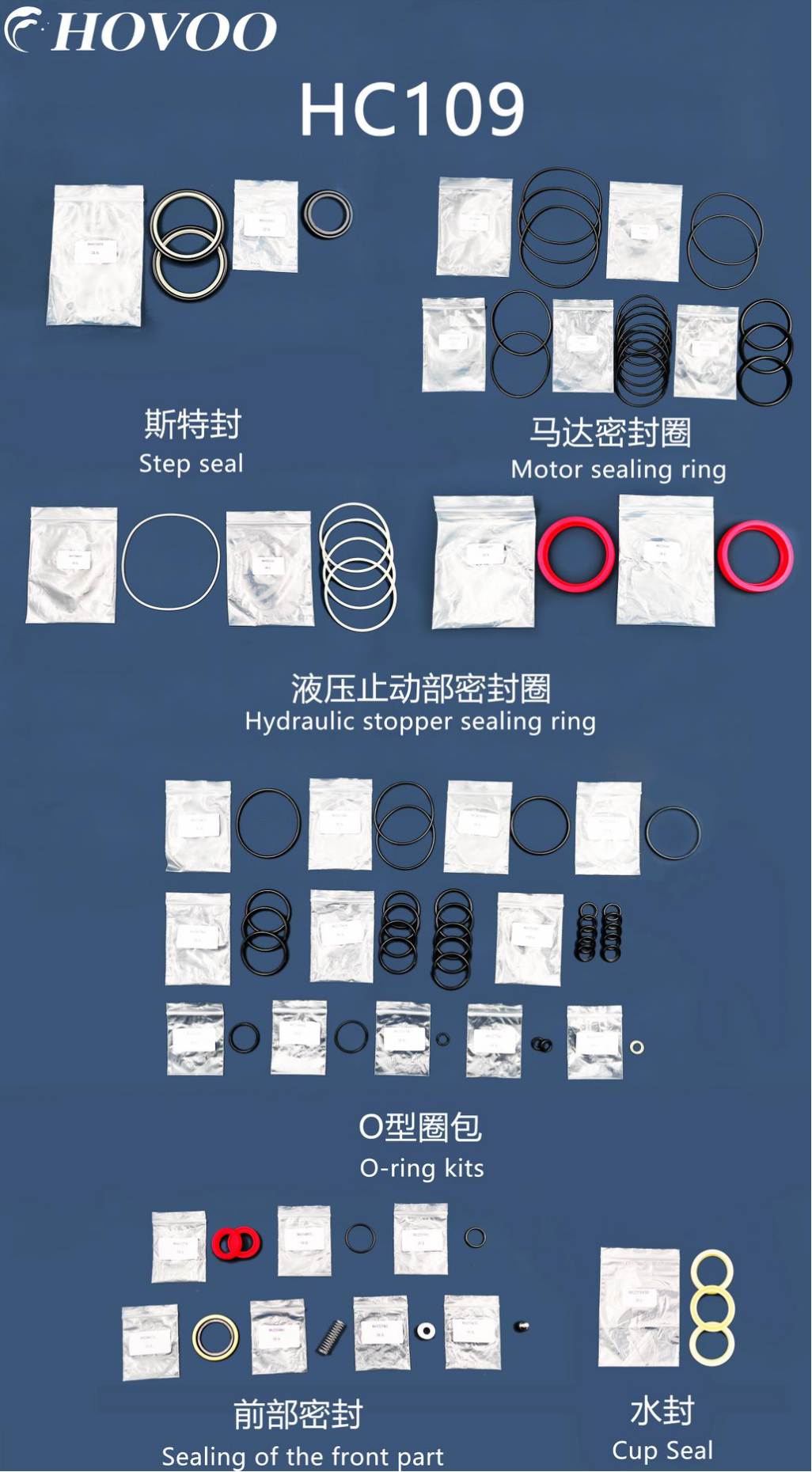

HC109 H hidrolik Segel D rill Kit Komponen

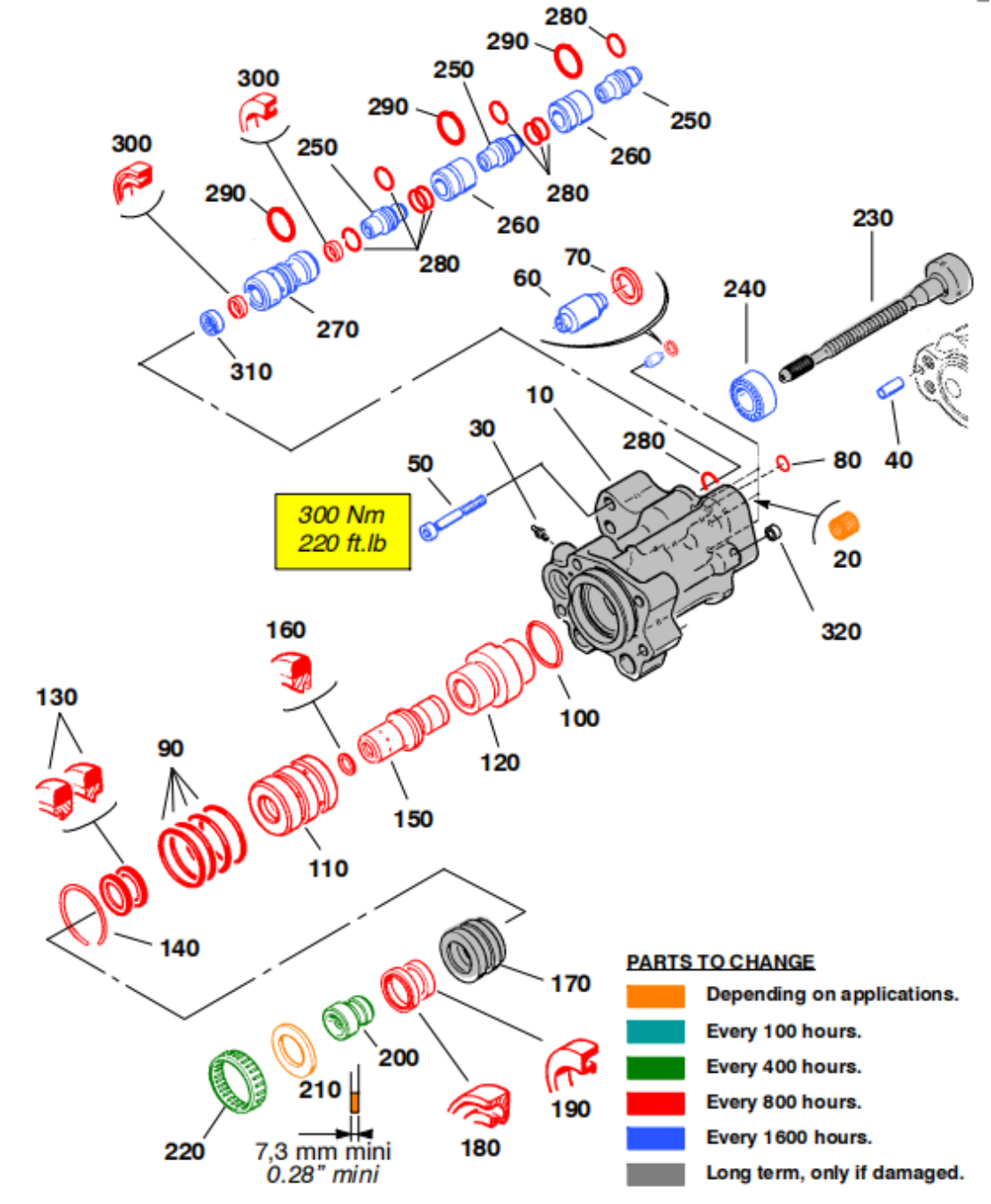

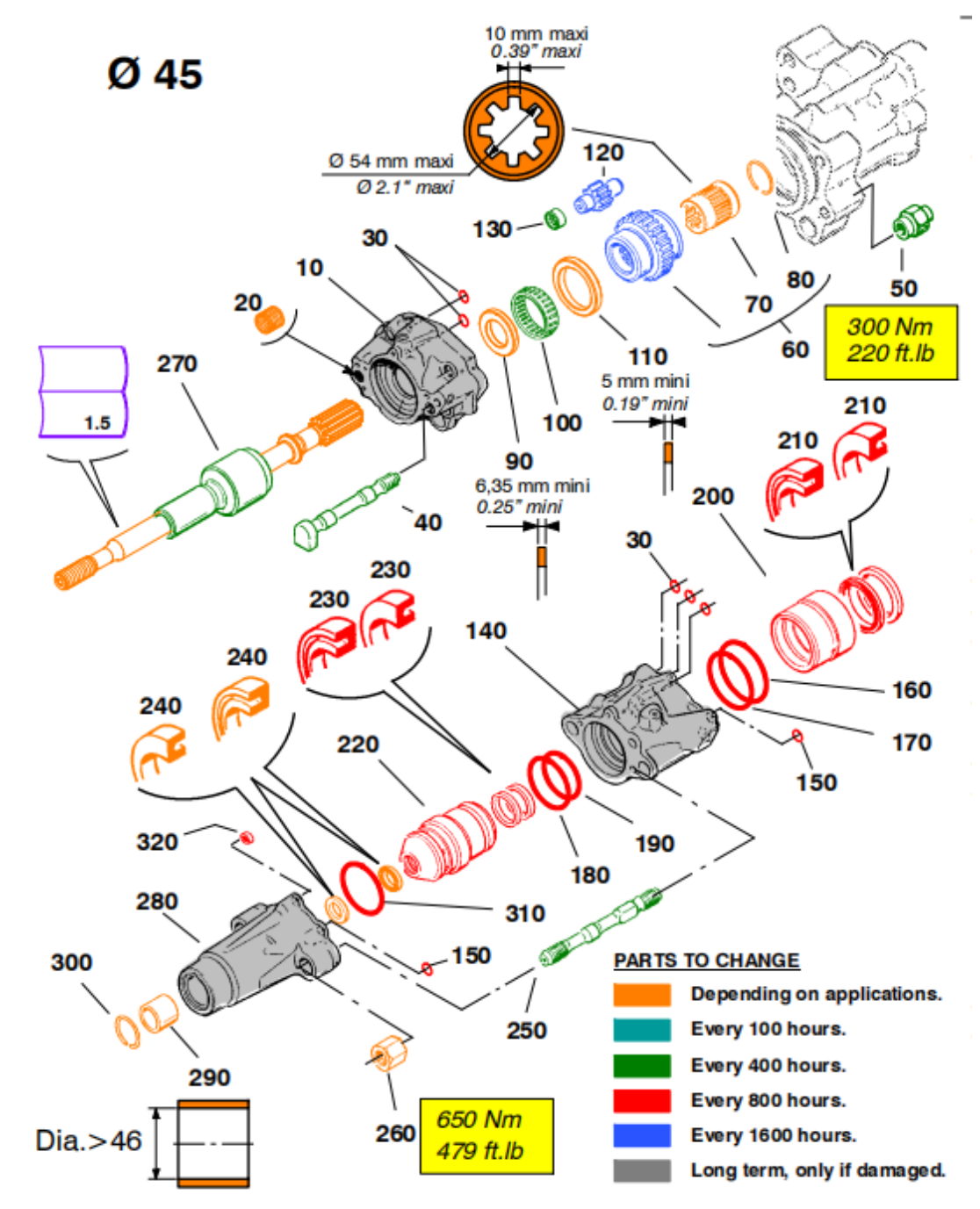

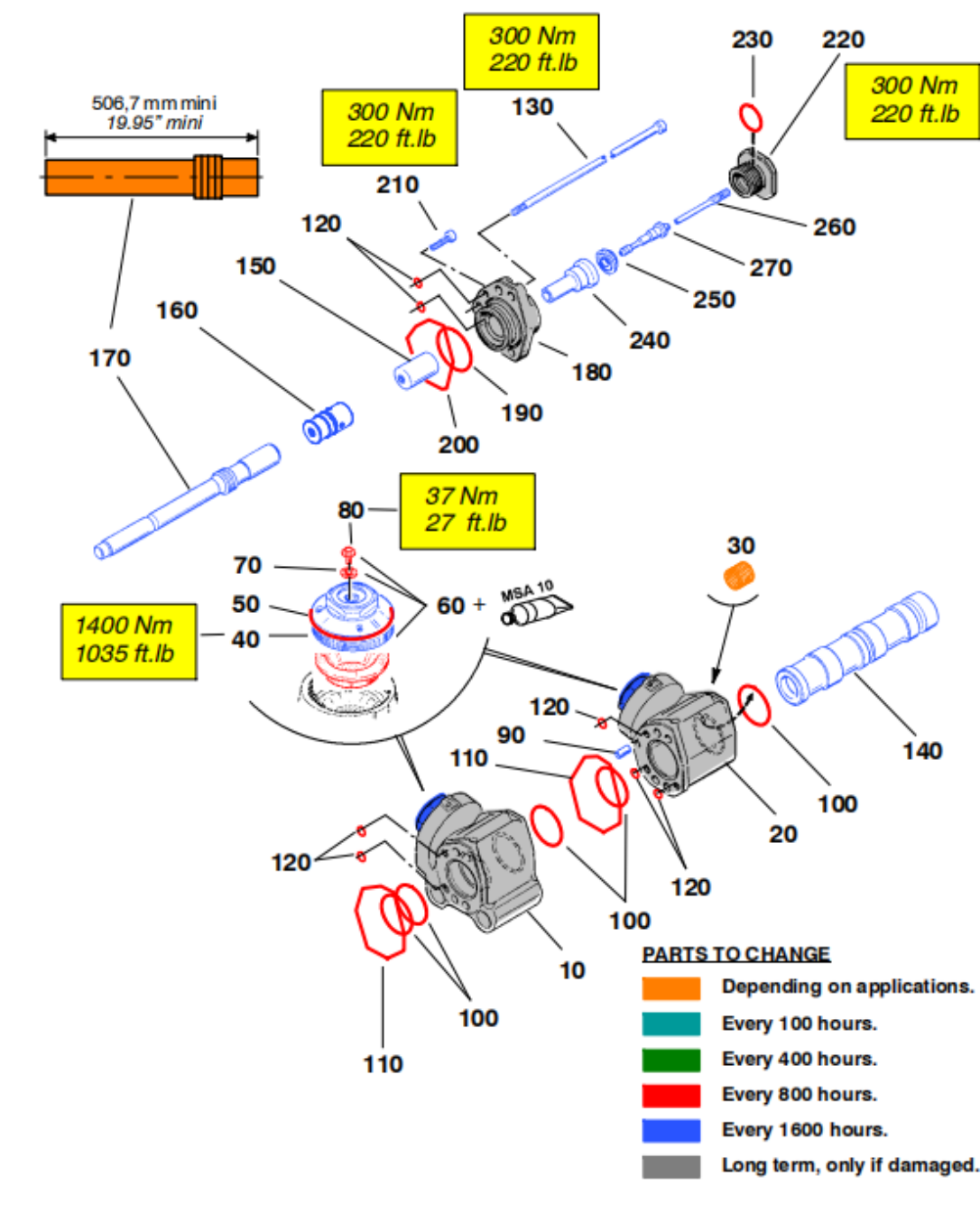

DIAGRAM SKEMATIS

Catatan tambahan

Kit ini dirancang khusus untuk HC109 bor batuan hidrolik. Kit ini berisi total 1 40+ aksesori, dengan rincian terperinci sebagai berikut:

Nomor Bagian	Nama	Qty
86211490	Cincin Penuntun	1
86220209	Poros	1
86220241	Cincin Pengunci / Cincin	2
86220480	Musim Semi	2
86220811	Roller bearing	2
86220878	Bushing	1
86221595	Selubung Dorong Batang	1
86221603	Roller bearing	4
86221645	Cincin Sentris	1
86221652	Selubung penahan batang	1
86221918	Cincin O	2
86222668	Cincin O	1
86222825	Cincin O	1
86223021	Segel air depan	1
86223419	Pin	3
86223672	Silinder	1

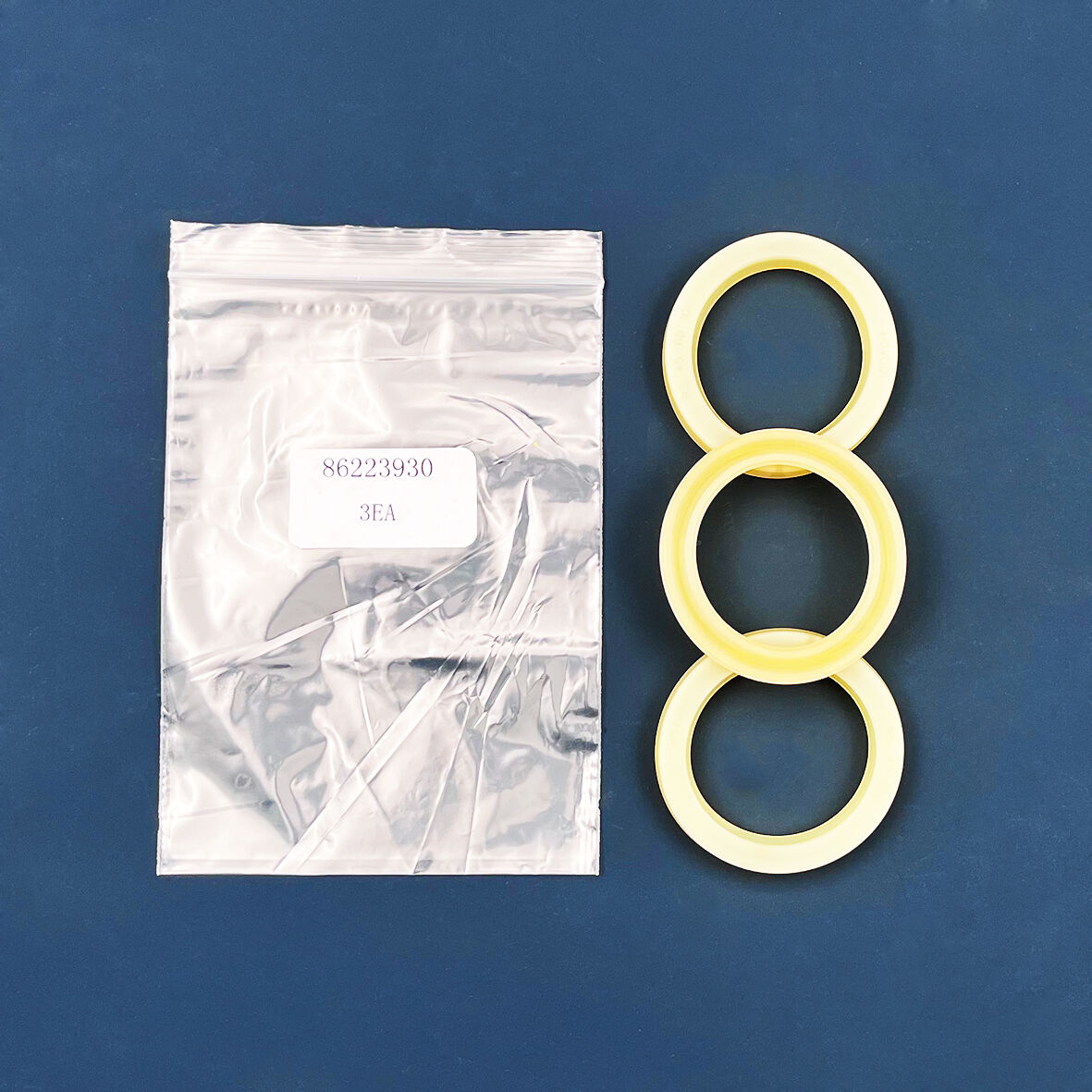

86223930	Bushing panduan tembaga	1
862241403	Cincin BS	2
86227931	Pin bastic	1
862296084	Adaptor	2
86230210	Kursi geser	1
86234502	Cincin O	1
86234746	Musim Semi	1
86234994	Cincin O	1
862350543	Katup	1
86237609	Cincin O	1
86238835	Kartus (tipe 055)	1
86243672	Cincin Pengunci	1
86247723	Colokan	4
86249067	Ulir UNF 5/8"	6
86249299	Sumbat plastik	4
86250636	Colokan	2
86251519	Musim Semi	1
86257979	Adaptor	4
86261187	Cincin O	2
86262250	Cincin O	1
86262698	Ulir Heliocoil UNF 3/4"	7
86264678	Sisipan perbaikan ulir	2
86265048	Sekrup pengembang	2
86265071	Cincin O	7
86269115	Ulir UNF 1/2"	26
86270592	Adaptor	4
86270600	Adaptor	1
86281938	Cincin O	2
86288131	Cincin BS	1
86312196	Penyesuaian Shim	28
86313129	Gigi Drive	1
86313228	Baut kepala soket	4
86313291	Sekrup UNF 1/2"	12
86321056	Adaptor (P2)	1
86321344	Cincin O	2
86323672	Silinder	1
86324738	Penutup	1
86326493	Cincin O	5
86333697	Distributor	1
86333713	Piston dorong	1
86338985	Cincin batang	1
86345022	Lengan penuntun	1
86350543	Katup	1
86374030	Badan LP	1
86374055	Penutup	2
86374964	Pembatas oli	1
86374972	Cincin pelumas mandiri	1
86386497	Colokan	1
86388048	Adaptor	1
86475001	Rumah dorong	1
86475746	Badan katup	1
864759545	Badan katup	1
864759552	Katup urutan	1
86488475	Sumbat Ø45	1
86503562	Katup	1
86503563	Roller bearing	2
86511490	Cincin Penuntun	1
86570447	Segel yang ketat	7
86574603	Cincin O	4
86578182	Segel	2
86578580	Piston pemukul	1
86580966	Colokan	6
86598554	O Ring	1
86611647	Lapisan depan	1
86613437	Adaptor	1
86634003	Kit diafragma	1
86634003	Membran	2
86640299	Kit Segel	1
86654589	Seluncuran	1
86668662	Pin	1
86668993	Cincin O	1
86726668	Segel bibir	1
86745619	Sekrup UNF 1/2"	12
86746419	Badan utama	1
86746443	Transmisi roda gigi yang telah dipasang sebelumnya	1
86746450	Bearing Depan	1
86746484	Tutup Belakang	1
86746898	Silinder	1
86746914	Penutup distribusi	1
86746922	Dorong	1
86746930	Distributor	1
86747110	Piston penghenti hidrolik	1
86747128	Silinder bawah	1
86747276	Katup- HP	2
86747284	Katup- BP	1
86747292	Kursi katup	1
86747318	Selang	1
86747664	Piston pemukul	1
86747672	Dorong batang katup	1
86748001	Selang	1
86748019	Selubung RP	1
86748043	Mulut penyemprot	1
86748050	Flang	1
86748068	Pengemasan	1
86748589	Motor hidrolik	1
86748720	Cincin	2
86748753	Baut kepala soket	4
86749025	Sumbat saluran pembuangan SP	1
86751401	Sekrup kepala soket UNF 1/2"	14
86751849	Kit pengukur kontrol	2
86752276	Segel	1
86752284	Segel	1
86752292	Segel	1
86752466	Cincin O	1
86752789	Selang	1
86754611	Cincin O	2
86754645	Adaptor	2
86754801	Selang	1
86757465	Segel	1
86758208	Selang	1
86758398	Colokan	2
86759560	Kit katup urutan HP permanen	1
86770831 / 86790383	Paket segel	3
86774056	Kit pengukur kontrol	1
86774072	Kit pengukur kontrol	1
86785359	Sekrup kepala soket UNF 5/8"	4
86788106	Blok pengatur tekanan	1
86788114	Adaptor saluran pembuangan	1
86788122	Adaptor SP	1
86789260	Kursi geser	1
86789260	Geser	1
86790912	Segel	1
86848475	Sumbat plastik	1
95219747	Sekrup kepala soket M12	4
95267340	Sekrup heksagonal UNF 5/8"	2
95317335	Sekrup kepala soket UNF 1/2"	2
—	Batang luar R38	1

Semua komponen lengkap dan sepenuhnya kompatibel, memungkinkan perbaikan menyeluruh dan penggantian satu kali jalan untuk sistem penyegelan, sistem transmisi, serta sistem pemukul pada bor batu ini.
