kit Segel Bor Batu Hidrolik 86791993/HC95

PERTANYAAN

Ikhtisar
PERTANYAAN
PRODUK TERKAIT

Fitur

Barang	Spesifikasi
Nama Peralatan Lengkap	Pengebor Batu Hidrolik Montabert HC95
Jenis Peralatan	Drifter Pemukul Atas Hidrolik
Skenario Kerja yang Berlaku	Pertambangan bawah tanah, penggalian terowongan, konservasi air & jalan rel kereta api, pengeboran lubang peledakan, serta operasi penambatan batuan
Berat keseluruhan	181–185 kg
Daya Tumbuk Terukur	24 kw
Frekuensi Tumbuk Tinggi	57 Hz (3420 pukulan/menit)
Tekanan Kerja Minyak Standar Terukur	180 bar (Tekanan sistem maksimum 230 bar)
S kisaran Diameter Pengeboran Standar	φ38–φ102 mm (Standar: φ51–φ89 mm)
Kisaran Kecepatan Motor Putar Mandiri	0–220 rpm
Torsi Putar Keluaran Maksimum	955 Nm
Spesifikasi Batang Bor yang Sesuai	R38 / T38 / T45 Laki-laki
Kecepatan pengeboran	2–3 m/menit (kondisi batuan keras)
Kebutuhan Air Pembersih	60–120 L/menit, 8–20 bar
Konfigurasi Akumulator	Akumulator nitrogen tekanan tinggi, tidak memerlukan pengisian tekanan antara

HC95 H hidrolik Segel D rill Kit Komponen

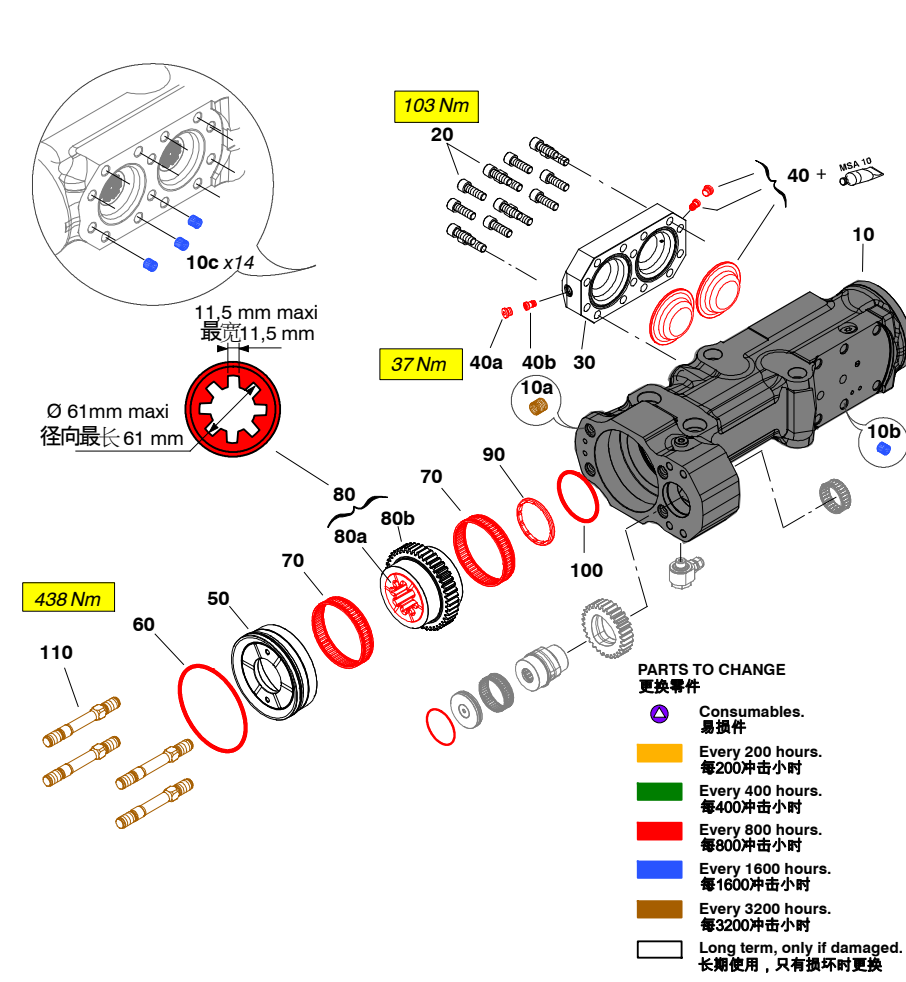

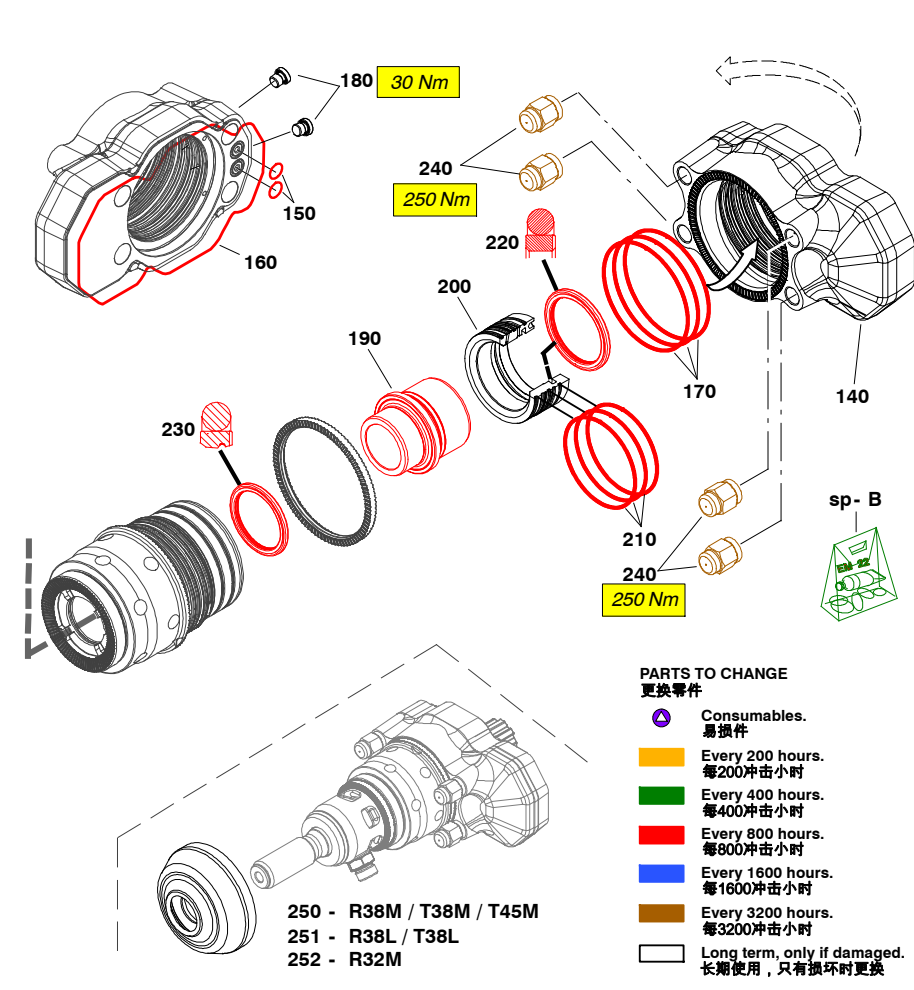

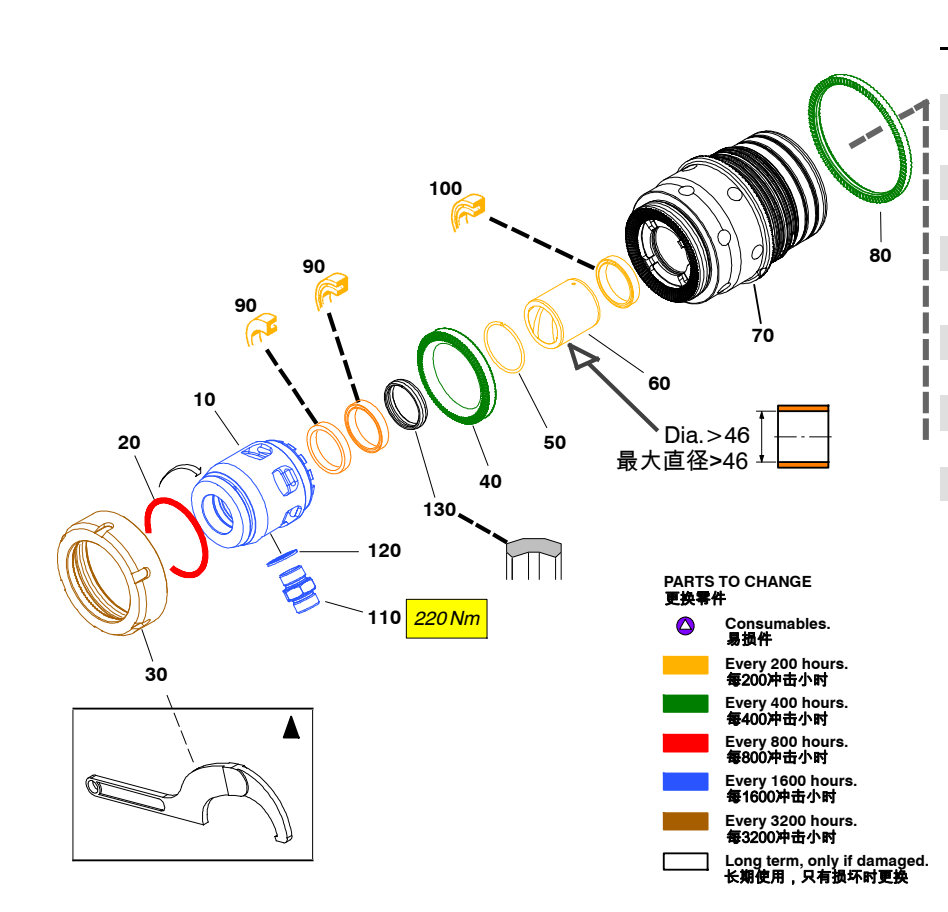

DIAGRAM SKEMATIS

Catatan tambahan

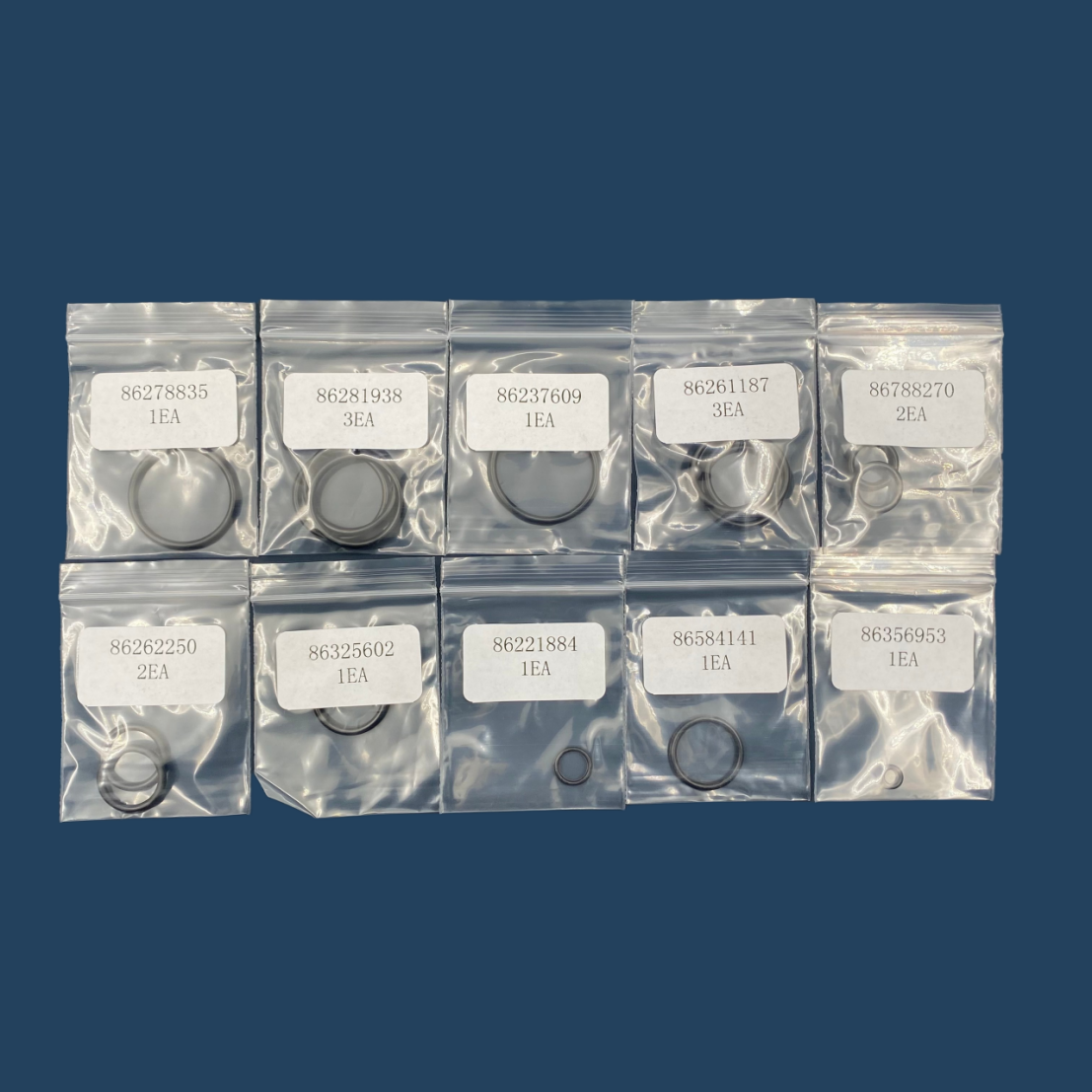

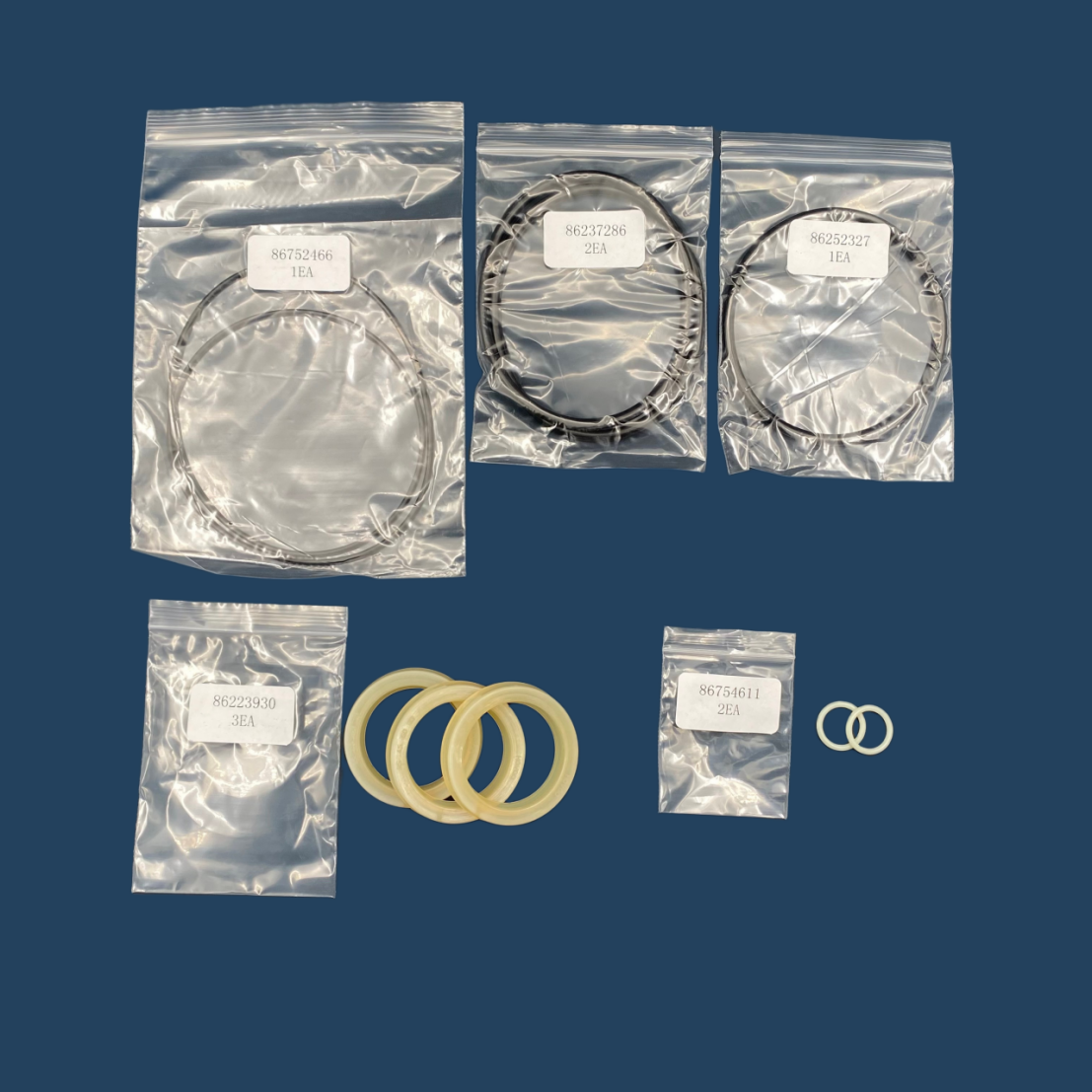

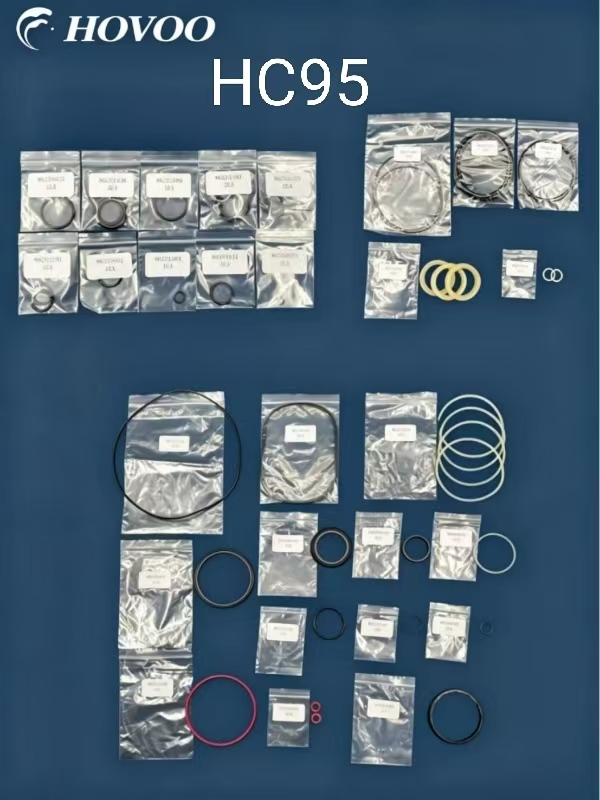

Kit ini dirancang khusus untuk bor batu hidrolik. HC95 Kit ini berisi total 1 unit. 30+ aksesori, dengan rincian sebagai berikut:

CPN	Nama	Qty
86312196	Penyesuaian Shim	28
86234507	Cincin O	1
86748043	Mulut penyemprot	1
86748050	Flang	1
86748068	Pengemasan	1
86772241	Cincin Pengunci	1
86787025	Cincin Penuntun	1
86748001	Nozzle penggantian cepat	1
86748076	Pengemasan	1
86262698	Segel Bibir	2
86726668	Segel Bibir	1
86598554	Adaptor	1
86688702	Cincin BS	1
86789013	Segel	1
86747995	Panduan depan	1
86754611	Cincin O	2
86752466	Cincin O	1
86754900	Cincin O	3
86386885	Colokan	2
86774643	Soket penahan RP	1
86748019	Liner RP	1
86754918	Cincin O	3
86752284	Segel	1
86752292	Segel	1
86331105	Sekrup heksagonal UNF 3/4 inci	2
86227931	Basticpin	1
86750866	Cincin Penuntun	1
86220480	Musim Semi	1
86375870	Bola	1
86578671	Segel	1
86288222	Cincin O	1
86307162	Segel Bibir	1
86607355	Sekrup Hexagonal UNF 1"	2
86334216	Chuck Pengunci	1
86334240	TAMENG	1
86619558	Batang Laki-Laki R 38	1
86751849	Kit Alat Ukur Kontrol	1
95219747	Adaptor (P2)	1
86321056	Adaptor (Pembersihan)	1
95219762	Adaptor (Kembali)	1
86257979	Adaptor	4
86374964	Pembatas oli	1
86374972	Cincin pelumas mandiri	1
86322260	Roller bearing	2
86746419	Badan utama	1
86264678	Ulir UNF 3/4"	4
86249067	Ulir UNF 5/8"	6
86269115	Ulir UNF 1/2"	26
86751401	UNF 1/2", sekrup kepala soket	14
86746492	Penutup	1
86753852	Kit diafragma	1
86580966	Colokan	2
86600632	Katup pengisi udara	2
86746450	Bearing Depan	1
86746542	Cincin O	1
86503562	Roller bearing	2
86746443	Transmisi roda gigi yang telah terpasang sebelumnya	1
86746427	Mur bersplin	1
86746435	Roda gigi penggerak	1
86746534	Alat centering	1
86675908	Cincin O	1
86746526	Baut batang UNF 3/4"	4
86746484	Penutup	1
86668993	Cincin O	1
86746559	Roller bearing	1
86746468	Gigi motor hub	1
86746476	Perlengkapan	1
86386505	Colokan	1
86746518	Adaptor pin	1
86746500	Cincin	1
86613437	Adaptor	1
86247723	Colokan	1
86748753	Sekrup kepala socket UNF 3/4"	4
86758208	Selang	1
86758398	Colokan	2
86748720	Cincin	2
86748589	Motor hidrolik	1
96716949	Sekrup kepala socket M12	4
86235454	Cincin O	1
86790912	Segel	1
86754801	Selang	1
86752789	Selang	1
86747318	Selang	1
86247723	Colokan	1
86746914	Penutup Distribusi	1
86746922	Dorong	1
86746930	Distributor	1
86746898	Silinder	1
86747128	Silinder Bawah	1
86747664	Piston pemukul	1
86747110	Piston penghenti hidrolik	1
86747045	Liner dorong	1
86757465	Segel	1
86752276	Segel	1
86746948	Tutup Belakang	1
86668662	Pin	1
86745619	Sekrup UNF 1/2"	12
86758182	Segel	2
86754603	Cincin O	4
86747672	Dorong Batang	1
86580966	Colokan	4
86746542	Segel	1
86788106	Blok pengatur tekanan	1
86747284	Katup-BP	1
86747292	Katup kursi	1
86747276	Katup-HP	2
86785359	Sekrup kepala soket UNF 5/8"	4
95267340	Sekrup heksagonal UNF 5/8"	2
86237609	Cincin O	1
86281938	Cincin O	2
86278835	Cincin O	1
86789278	Pin	1
86754645	Adaptor	2
86261187	Cincin O	2
86250636	Colokan	2
86386497	Colokan	1
86788114	Adaptor pembuangan	1
86788122	Adaptor SP	1
86759560	Kit katup urutan HP permanen	1
86789260	Kursi geser	1
86251519	Musim Semi	1
86312196	Penyesuaian Shim	28
86789260	Kursi geser	1
86789260	Kursi geser	1
86748563	Selang	1
86247723	Colokan	1
86488475	Sumbat Ø45	1
86770831 / 86790383	Paket segel	3
86759545	Badan katup	1
86759552	Katup urutan	1

Semua komponen lengkap dan sepenuhnya kompatibel, memungkinkan perombakan penuh dan penggantian satu kali jalan untuk sistem penyegelan, sistem transmisi, dan sistem pemukul pada bor batu ini.
