Halaman Utama / Produk / Rock Drill / Epiroc
Fitur
Barang |
Spesifikasi |
Nama Peralatan Lengkap |
Epiroc COP1838HD+ Bor Hidrolik Batuan |
Jenis Peralatan |
Bor Batu Hidrolik Tahan Banting Berfrekuensi Tinggi |
Skenario Kerja yang Berlaku |
Penggalian terowongan tambang bawah tanah, penggalian jalan raya, penambatan batuan (rock bolting), pengeboran lubang peledakan, operasi berkelanjutan pada batuan keras |
Berat keseluruhan |
175kg |
Panjang Keseluruhan (Tanpa Shank) |
1008 mm |
Daya Tumbuk Terukur |
18 KW |
Frekuensi Tumbuk Tinggi |
57–60 Hz |
Tekanan Kerja Minyak Standar Terukur |
230 bar |
S kisaran Diameter Pengeboran Standar |
35–64 mm |
Kisaran Kecepatan Motor Putar Mandiri |
0–340 rpm (dapat disesuaikan secara tak bertahap, maju & mundur) |
Torsi Putar Keluaran Maksimum |
820 Nm (opsional hingga 1000 Nm) |
Konfigurasi Struktural Inti |
Rangka tubuh terintegrasi modular, sistem penyegelan tahan aus tinggi, perawatan mudah, penggantian komponen aus secara cepat, desain batang penggerak mengapung, struktur peredam hidrolik ganda |
Spesifikasi Batang Bor yang Sesuai |
T38 |
Spesifikasi Mata Bor yang Sesuai |
mata Bor Tombol 35–64 mm |
Spesifikasi Mata Bor yang Sesuai |
mata Bor Batu 35–64 mm |
Aliran Minyak Hidrolik yang Sesuai |
75–92 L/menit |
Dimensi Keseluruhan (Lebar × Tinggi) |
251 mm × 223 mm |

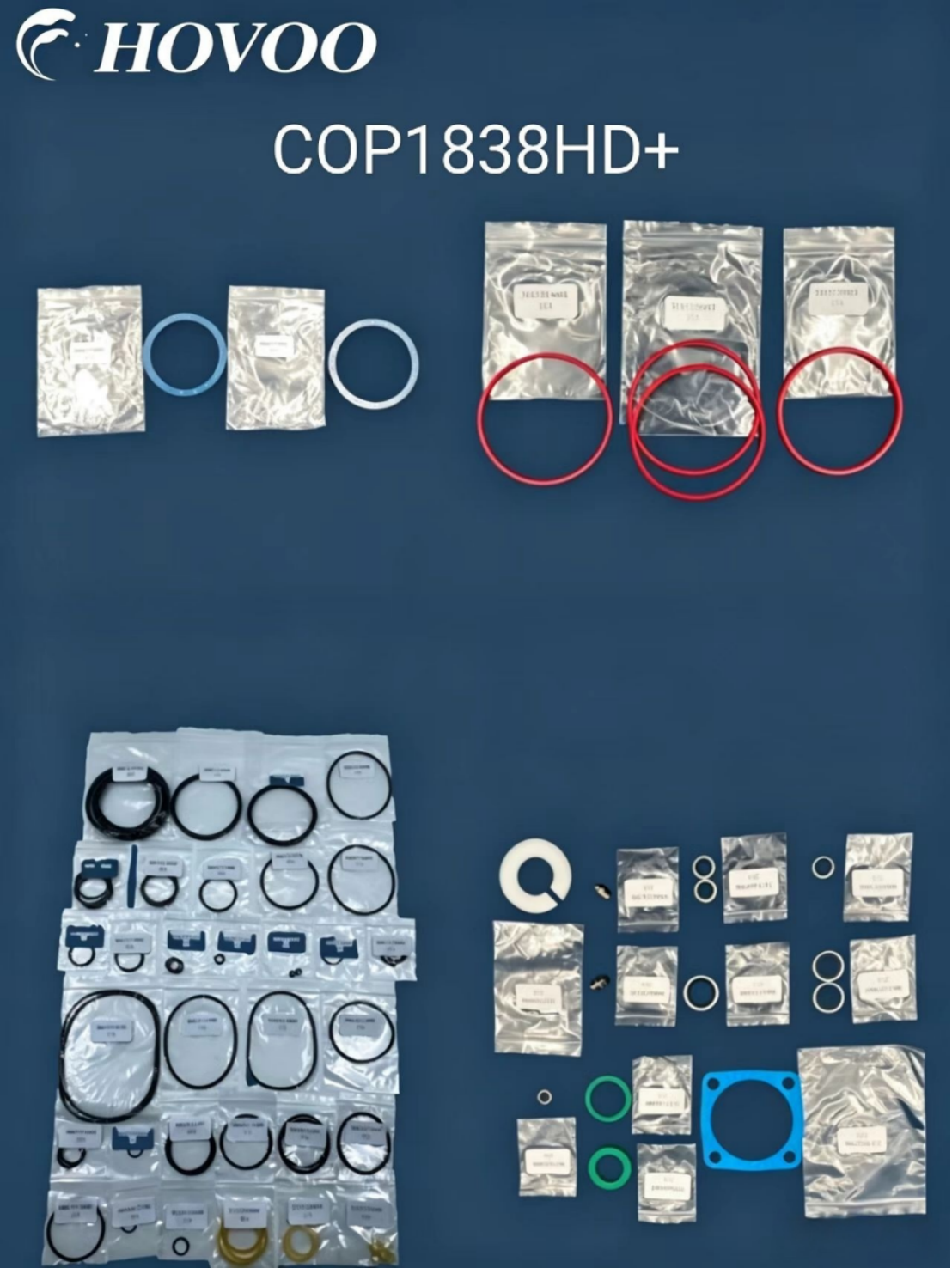

COP1838HD+ H hidrolik Segel D rill Kit Komponen

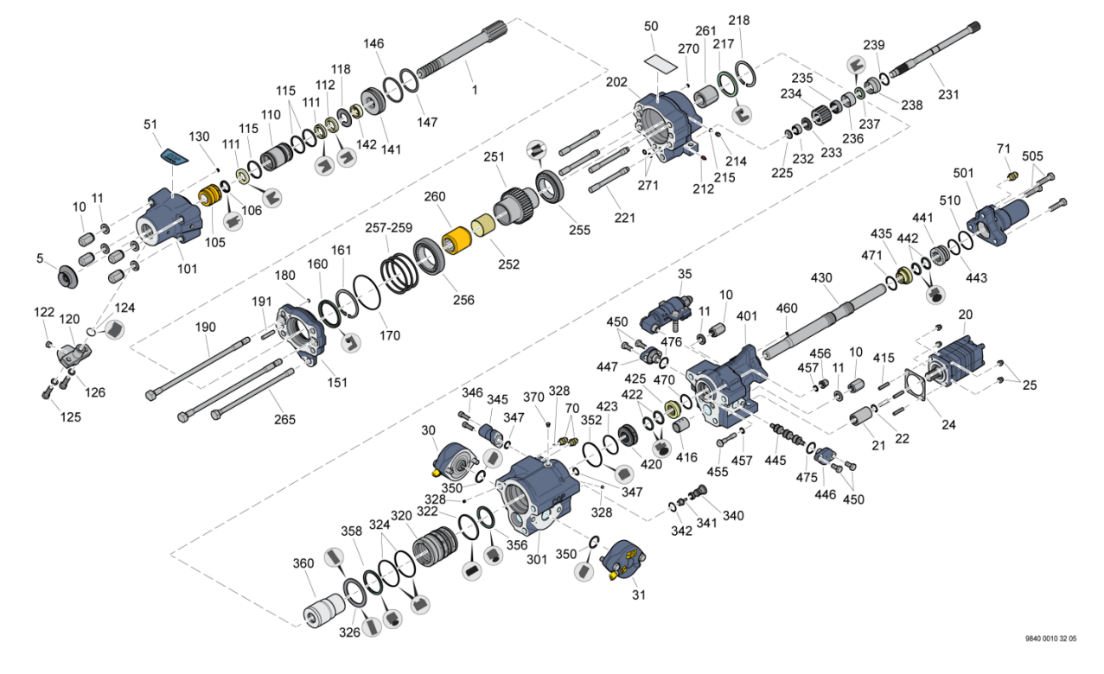

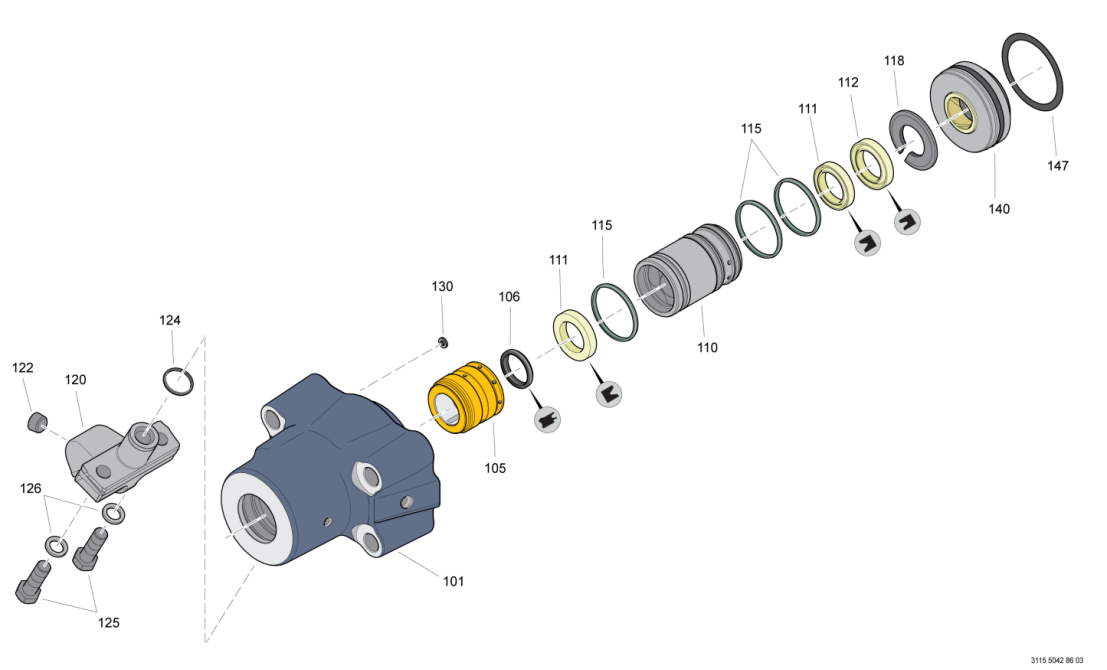

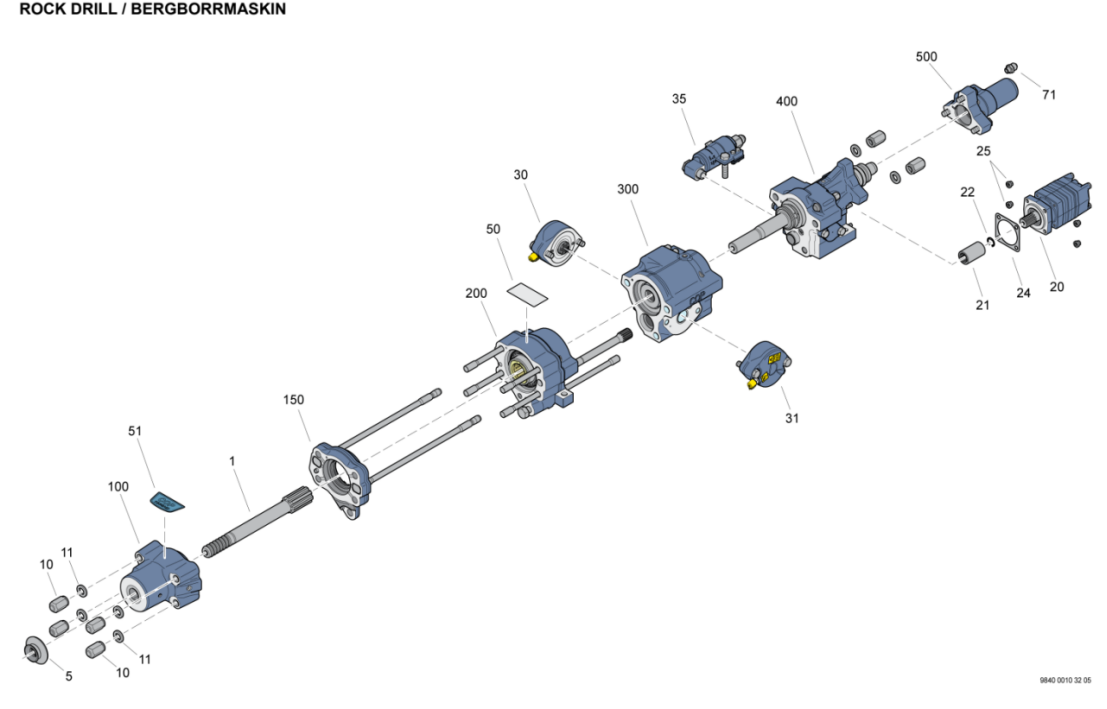

DIAGRAM SKEMATIS
Catatan tambahan
Kit ini dirancang khusus untuk bor batu hidrolik RD18U. Kit ini berisi total lebih dari 120 aksesori, dengan rincian terperinci sebagai berikut:
Bagian no. |
Qty |
Nama dalam bahasa Inggris |
Catatan |
0653903800 |
1 |
Gelas |
|
0661102000 |
1 |
Washer Segel |
|
0661103400 |
2 |
Washer Segel |
|
0663210062 |
2 |
O-ring |
|
0663210576 |
1 |
O-ring |
|
0663212000 |
2 |
O-ring |
|
0663213301 |
4 |
O-ring |
|
0663612100 |
3 |
O-ring |
|
0663613401 |
2 |
O-ring |
|
0663613500 |
1 |
O-ring |
|
0663613800 |
1 |
O-ring |
|
0666718801 |
1 |
Segel Bibir Radial |
|
0667120600 |
1 |
Segel |
|
3115169700 |
2 |
Washer Segel |
|
3115298800 |
2 |
Cincin segel |
|
3115324500 |
2 |
Cincin segel |
|
3115328913 |
2 |
Cincin segel |
|
3115328923 |
1 |
Cincin segel |
|
3115329018 |
1 |
Cincin segel |
|
3115514601 |
1 |
Cincin segel |
|
3115097000 |
2 |
Kit Segel |
|
3115115600 |
2 |
Kit Segel |
|
3115187900 |
1 |
Kit Segel |
|
3115188000 |
1 |
Kit Segel |
|
3115347390 |
4 |
Kit Segel Motor Hidrolik |
|
0509022100 |
1 |
Poros gulungan |
90/140×32 |
0509022300 |
1 |
Poros gulungan |
|
0516150401 |
1 |
Roller bearing |
22/34×16 |
0516153800 |
1 |
Roller bearing |
|
3115188100 |
1 |
Bushing |
|
3115211200 |
1 |
PETUNJUK |
|
3115274200 |
1 |
Lengan penuntun |
39,2×3 90 SHORE |
3115296801 |
1 |
Bush Chuck Putar |
|
3115535802 |
1 |
Liner |
|
3115082400 |
1 |
Lengan |
28/44×8 90 NBR/108 |
0259001100 |
4 |
Sisipan benang |
HELI-COIL M14×1,5D |
0259006800 |
2 |
Sisipan benang |
HELI-COIL M12×1,5D |
0259031100 |
5 |
Sisipan benang |
HELI-COIL M20×2×1,5D |
0259206100 |
7 |
Sisipan benang |
HELI-COIL M16×1,5D |
0686420103 |
1 |
Colokan |
|
0686644200 |
1 |
Colokan |
TIPE B – BAJA 5,8 |
0686644704 |
2 |
Colokan |
|
0686901054 |
1 |
PLUG PROTEKSI |
|
0686911000 |
1 |
PLUG PROTEKSI |
|
3115026300 |
3 |
Colokan |
|
3115182500 |
1 |
Plug Pipa |
M22×1.5 |
3115187000 |
3 |
PLUG PROTEKSI |
|
3115240100 |
1 |
Plug Pipa |
G1/4 |
3115329100 |
1 |
Plug Pengatur |
|
0147143803 |
4 |
Baut kepala soket heksagonal |
M14×30 – 8,8 |
0147148103 |
3 |
Baut kepala heksagonal |
M16×60 – 8,8 |
0211196084 |
2 |
Baut |
24,2×3 90 SHORE |
3115116500 |
4 |
Baut stud |
Tidak dijual terpisah |
3115145700 |
1 |
Baut Sisi |
|
3115270210 |
6 |
Sekrup Pengikat |
|
3115321400 |
1 |
Baut |
|
3115361300 |
4 |
Baut stud |
|
3115176500 |
1 |
Piston Katup |
Kiri |
3115207605 |
1 |
Tutup katup |
|
3115207703 |
1 |
Tutup katup |
Benar. |
3115238300 |
1 |
Kerucut Katup |
|
3115238400 |
1 |
Kursi katup |
|
3115297100 |
1 |
PISTON PEREDAM |
9.3/10.9×9 |
3115363501 |
1 |
Piston |
|
3115376800 |
3 |
Pengaturan katup |
|
3115505001 |
1 |
Panduan Piston |
|
3115168000 |
1 |
Panduan Piston |
|
3115027400 |
1 |
Roda gigi |
28/45×17 |
3115082100 |
1 |
Poros |
|
3115503581 |
1 |
RUMAH GEAR |
|
3115194480 |
1 |
Silinder |
|
3115277280 |
1 |
Rumah Segel |
Tidak dijual terpisah |
3115348100 |
1 |
Tutup Belakang |
|
3115527422 |
1 |
Bagian Perantara |
|
3115527480 |
1 |
Perantara Lengkap |
|
3115527580 |
1 |
Rumah Segel Lengkap |
|
3115345500 |
1 |
Plat sambung |
M12×35 -12,9 |
3115182201 |
3 |
Membran |
|
3115271490 |
1 |
Set Label |
|
3115271590 |
1 |
Set Label |
|
3115281591 |
1 |
Akumulator Pengembalian |
Termasuk braket |
3115345181 |
1 |
Akumulator Lengkap |
|
3115351181 |
1 |
Akumulator Lengkap |
|
3115531380 |
1 |
Chuck Putar Lengkap |
|
3115531400 |
1 |
Driver |
|
3115027300 |
1 |
Mesin Cuci Datar |
|
3115029701 |
1 |
Shim |
0.10mm |
3115029702 |
1 |
Shim |
0.15mm |
3115029703 |
1 |
Shim |
0.5mm |
3115082300 |
1 |
Pencuci |
|
3115174606 |
4 |
Nozzle |
M8×8, D=1,7 |
3115536000 |
1 |
Pegas Cakram |
M8×8, D=1,7 |
0335216900 |
1 |
Lingkaran |
SGH100×3 DIN472 |
0544216200 |
1 |
Lubang Grease |
R1/8 |
Semua komponen lengkap dan sepenuhnya kompatibel, memungkinkan perombakan dan penggantian menyeluruh satu atap untuk sistem penyegelan, sistem transmisi, dan sistem pemukul pada perangkat ini peralatan.
Selamat datang di HOVOO, pabrik segel Cina. Produksi segel PU, Karet dan PTFE. Segel tersebut mencakup O-ring, segel piston, segel batang, Gray ring dan segel gas.
