Guida completa alle pompe idrauliche: fisse, variabili, idrostatiche, a palette

Esistono più tipi di pompe idrauliche impiegate nell’industria e nei servizi mobili di quanto la maggior parte degli ingegneri ne utilizzi nel corso della propria carriera. Pompe a ingranaggi, pompe a palette, pompe assiali a pistoni, pompe radiali a pistoni, unità idrostatiche, pompe a spostamento digitale — l’elenco continua. Comprendere il funzionamento di ciascun tipo e identificare i contesti in cui ciascun tipo è effettivamente indicato richiede un investimento di tempo che ne vale certamente la pena.

Pompa a Portata Fissa

Una pompa a cilindrata fissa sposta lo stesso volume di fluido per ogni giro dell'albero, indipendentemente dal carico. Le pompe a ingranaggi sono l'implementazione più comune: due ingranaggi ingranati all'interno di un alloggiamento con tolleranze strette trasportano il fluido negli spazi tra i denti dall'ingresso all'uscita. Semplici, robuste, tolleranti alla contaminazione e poco costose. Il limite massimo di efficienza è moderato e la portata non può essere variata senza modificare la velocità di rotazione dell'albero, ma per applicazioni con carico costante questi limiti sono accettabili.

Pompa a Portata Variabile

Le pompe a cilindrata variabile regolano la lunghezza della corsa per adattare la portata alla domanda. La pompa a pistoni assiali con angolo di inclinazione del piatto inclinato regolabile è la soluzione progettuale più diffusa: modificando l’angolo del piatto inclinato si varia la corsa dei pistoni e, di conseguenza, la cilindrata. I progetti Danfoss a cilindrata variabile integrano sofisticate opzioni di controllo — compensazione della pressione, rilevamento del carico, limitazione della potenza — che ottimizzano l’efficienza sull’intero campo di funzionamento. Il costo maggiore rispetto alle pompe a cilindrata fissa viene ammortizzato, nella maggior parte delle applicazioni con carico variabile, grazie ai risparmi energetici entro pochi anni.

Pompa idrostatica

Una pompa idrostatica funziona in un circuito chiuso: l’uscita della pompa va direttamente a un motore idraulico e ritorna indietro, con un piccolo circuito di carica che mantiene una pressione minima all’ingresso. La velocità e il senso di rotazione del motore sono controllati interamente dal meccanismo a cilindrata variabile della pompa e dalla direzione del flusso. Nessuna valvola direzionale, nessun restringimento. I circuiti con pompa idrostatica sono standard nelle macchine agricole e mobili, dove è fondamentale disporre di una regolazione continua della velocità e di una trasmissione efficiente della potenza sotto carichi variabili.

Pompe a palette singole e doppie

Le pompe a palette utilizzano palette radialmente scorrevoli montate su un rotore scanalato che ruota all'interno di un anello camma. Le pompe a palette monostadio presentano una singola camera di pompaggio; le pompe a palette bistadio sono dotate di due camere di pompaggio poste su lati opposti del rotore, compensando così i carichi radiali sui cuscinetti e prolungando la durata di servizio. Le pompe a palette funzionano in modo più silenzioso rispetto alle pompe a ingranaggi e sono adatte per applicazioni industriali in sistemi idraulici a pressione moderata e costante. La loro sensibilità alle contaminazioni è maggiore rispetto a quella delle pompe a ingranaggi, ma minore rispetto a quella delle pompe assiali a pistoni.

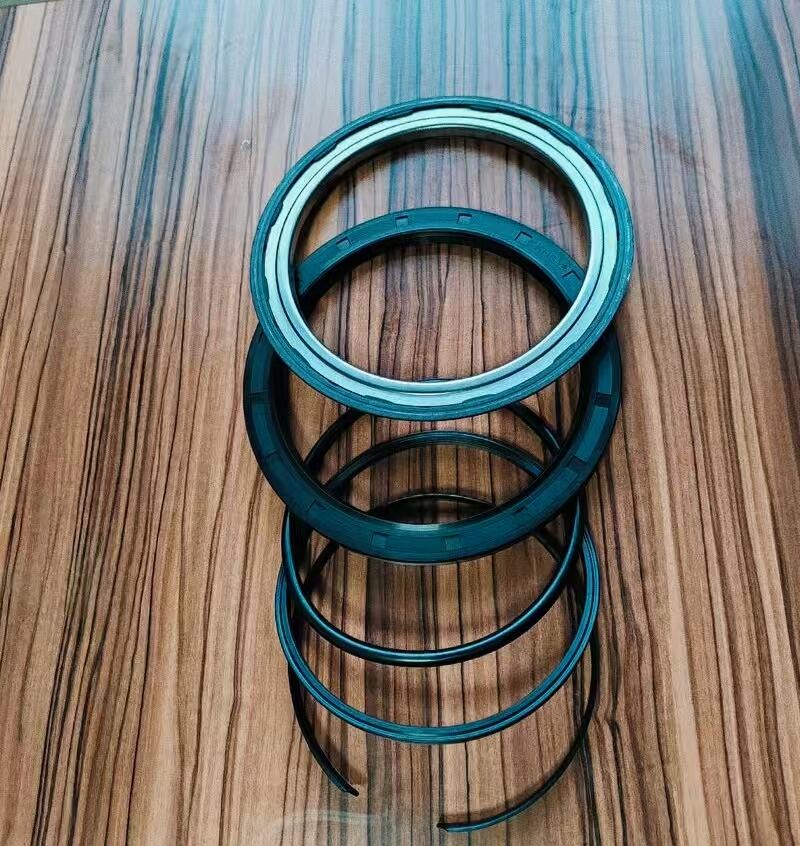

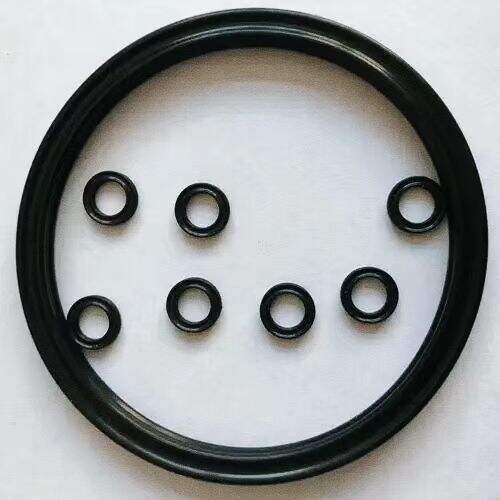

HOVOO / HOUFU fornisce kit di tenute idrauliche per tutti i tipi di pompa e per i principali produttori, inclusa Danfoss. I kit di tenute HOUFU sono disponibili a magazzino per una spedizione rapida. Visita il sito hovooseal.com.
