ערכות אטמים להידרוליקה למקדחת סלעים 8311128851/RD22U

בקשה

סקירה כללית
בקשה
מוצרים קשורים

תכונות

פריט	מפרט
שם מלא של הציוד	Epiroc מקדח סלעים הידראולי RD22U
סוג ציוד	חצץ סלע הידראולי פוגע מבנה סיבוב עצמאי
سينarios עבודה מתאימים	פיתוח כרייה תת-קרקעית, חפירת מנהרות, קידוח חורים לקבש ולחפור חורים לפיצוץ, מתאים למכונות קידוח כרייה / מכונות קידוח מנהרות
משקל כולל	180 ק"ג
אורך כולל (ללא גוף החיבור)	1008 מ"מ
הספק מוחץ נומינלי	22 קילוואט
תדירות מוחצת גבוהה	53 הרץ (3180 פעמים/דקה)
לחץ שמן עבודה נומינלי סטנדרטי	220 בר
ס טווח קוטר חפירה נומינלי סטנדרטי	64–102 מ"מ
טווח מהירות מנוע סיבובי עצמאי	0–215 סל"ד
מומנט סיבוב פלטי מרבי	1050 ניוטון-מטר
שעון זרימת מים לניקוי סטנדרטי	160 ליטר/דקה
ערך רעש הפעלה נומינלי	＜106 dB
תצורת המבנה הליבה	עיצוב כפולה של בופרים, מבנה לחץ אטום לחלוטין, מנגנון משולב להשפעה וסיבוב, הרכבה מודולרית שמאפשרת תחזוקה ותחזוקה קלה
א מוט חפור מתאים	T38 / T45
התאמות לקשיחות הסלע	סלע בינוני-קשה עד קשה (מקדם פרוטודיאקונוב f=8–14)
ציוד חפירה מתואם	מכונה חורפת מכרה תת-קרקעית, מכונה חורפת מנהרות על דחפים, מכונה חורפת עוגנים

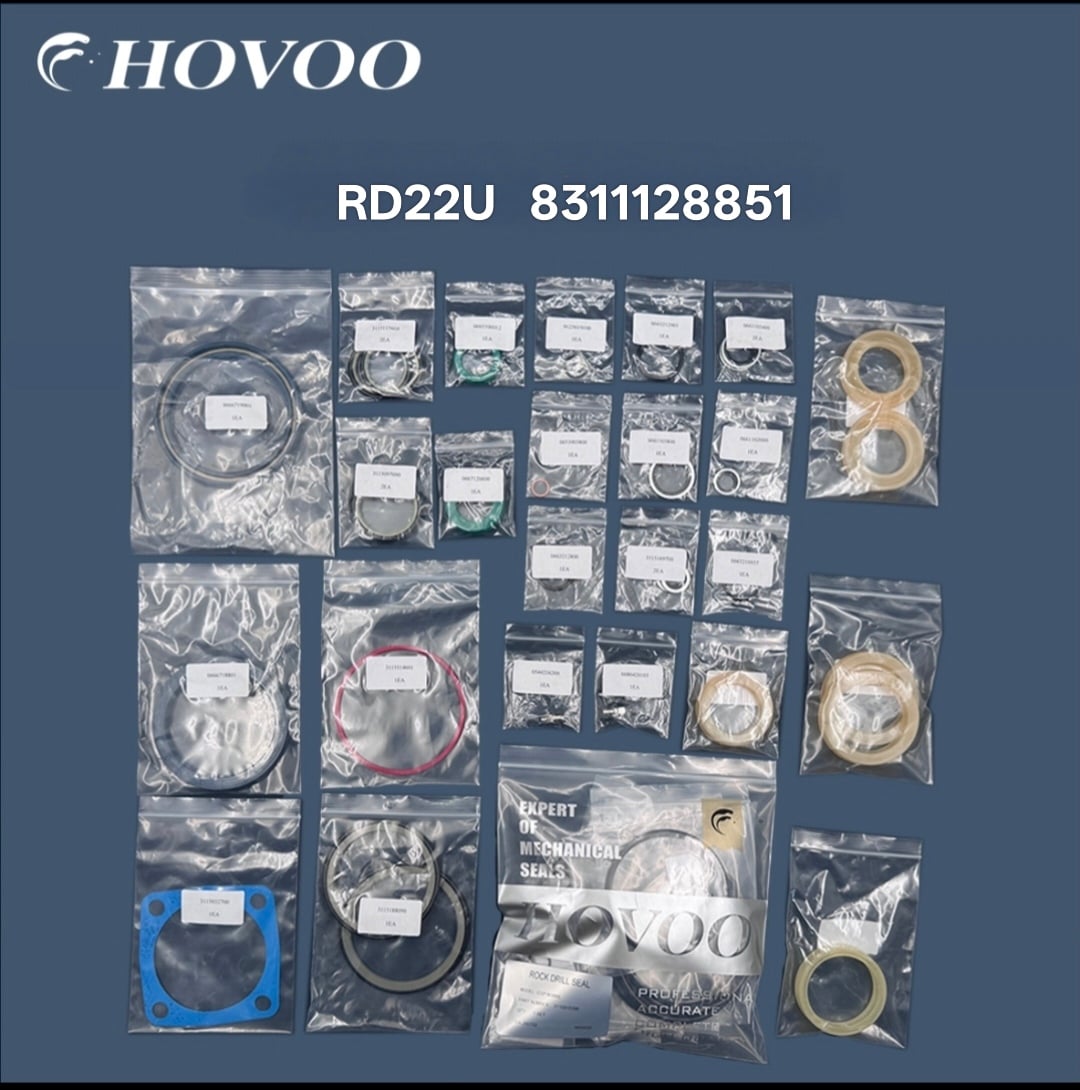

RD22U H הידראולי סיל ד ריל キット רכיבים

תַּיָּרָה סְכֵמָתִית

הערות נוספות

קטלוג חלקי החילוף המלא הזה מתאים באופן מושלם לתיקון ותחזוקה מקצועיים של מקדחת הסלע RD22U.

מס' רference	מספר חלק	כמות	תיאור	שם סיני	הערות
1	-	1	מתאם גוף המקלעת	גופי מקדחה למחצרים	מתאם R28/R32/R38/T38
5	3115223100	1	שבלת בור	כיסוי מגן לגופי מקדחה למחצרים
10	3115028600	4	ברגה כדורית	אום
11	3115028700	4	מכונת כביסה	חישוק
17	3115145700	1	SIDE BOLT	בורג צדדי

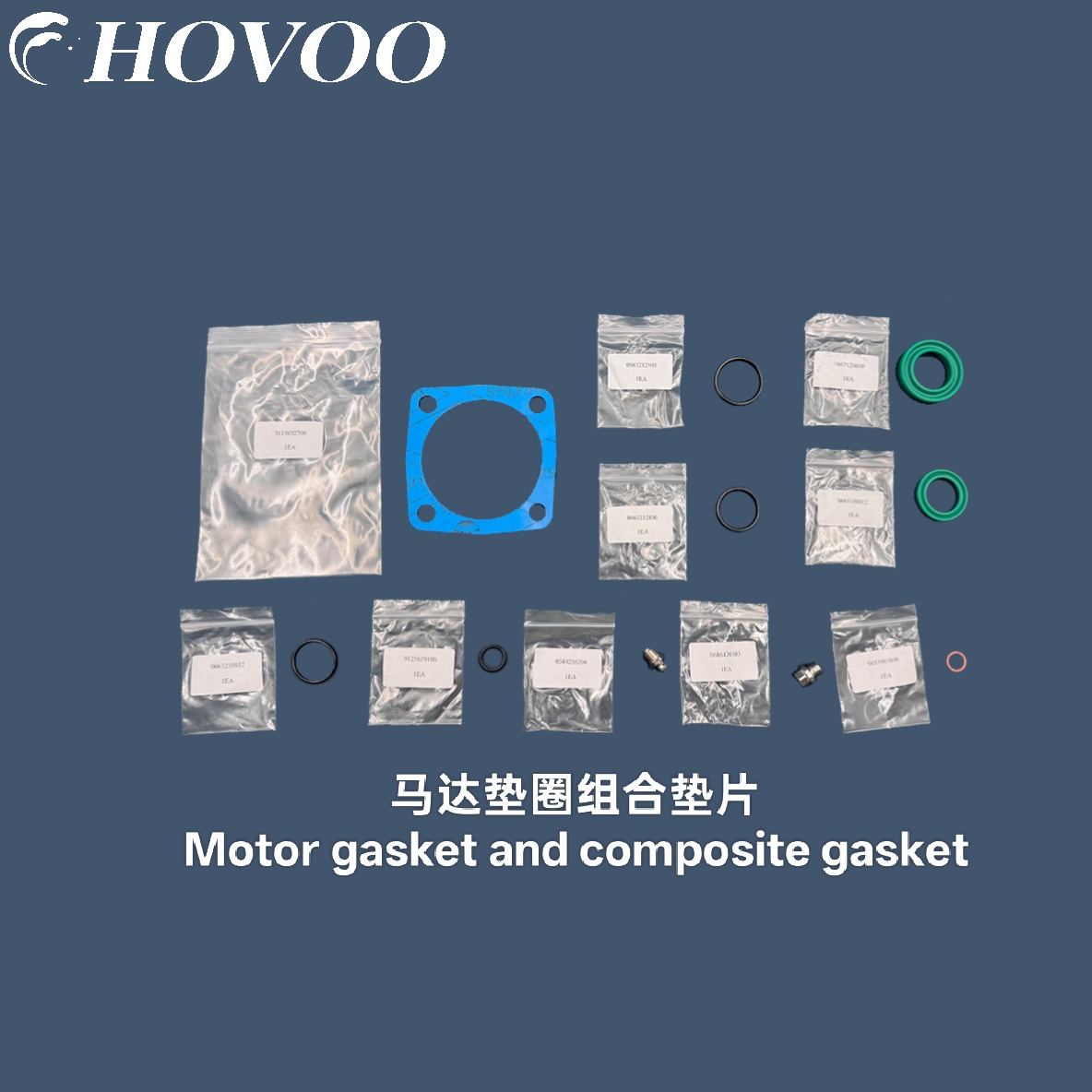

20	3115347385	1	מנוע הידראולי	מנוע הידראולי
21	3115027700	1	חיבור	מחבר
22	0335213000	1	חוג שמירה	טבעת חיזוק /חגורת חיזוק	SGH 28 X 1,2 DIN 472
24	3115032700	1	סליקה	חישוק
25	3115395408	4	אגוז	אום
30	3201195381	2	מאגר	מאגר אנרגיה
35	3201195491	1	מאגר החזרה	מאגר החזרה של השמן
40	0088001623	1	גרפיקה של המוצר	תרשימים של המוצר	RD 22U
70	3176651200	1	פטמה	מחבר	UNF 3/4 - G 3/8 - ישר
71	3176651400	1	פטמה	מחבר	UNF 7/8 - G 3/8 - ישר
100	-	1	רכיב קדמי	רכיב מעטפת קדמית
101	3201195251	1	חלק קדמי	מעטפת קדמית
105	3201195249	1	מדריך	ראש מדריך
110	3201195248	1	ראש שטיפה	חֲתִימַת מַיִם
111	3115336500	3	חֲתִימַת כוס	חֲתִימָה כוסית	45X60X10
120	3201106300	1	חיבור	מחבר	22.2 X 3 / 70 SHORE
121	0663212600	1	עיגול גומי	חוגה אוטית מסוג O
130	3115324500	1	חוג סגור	חוגה אוטית
140	3201195459	1	טבעת עצירה	טבעת עצירה	סיגר O-Ring

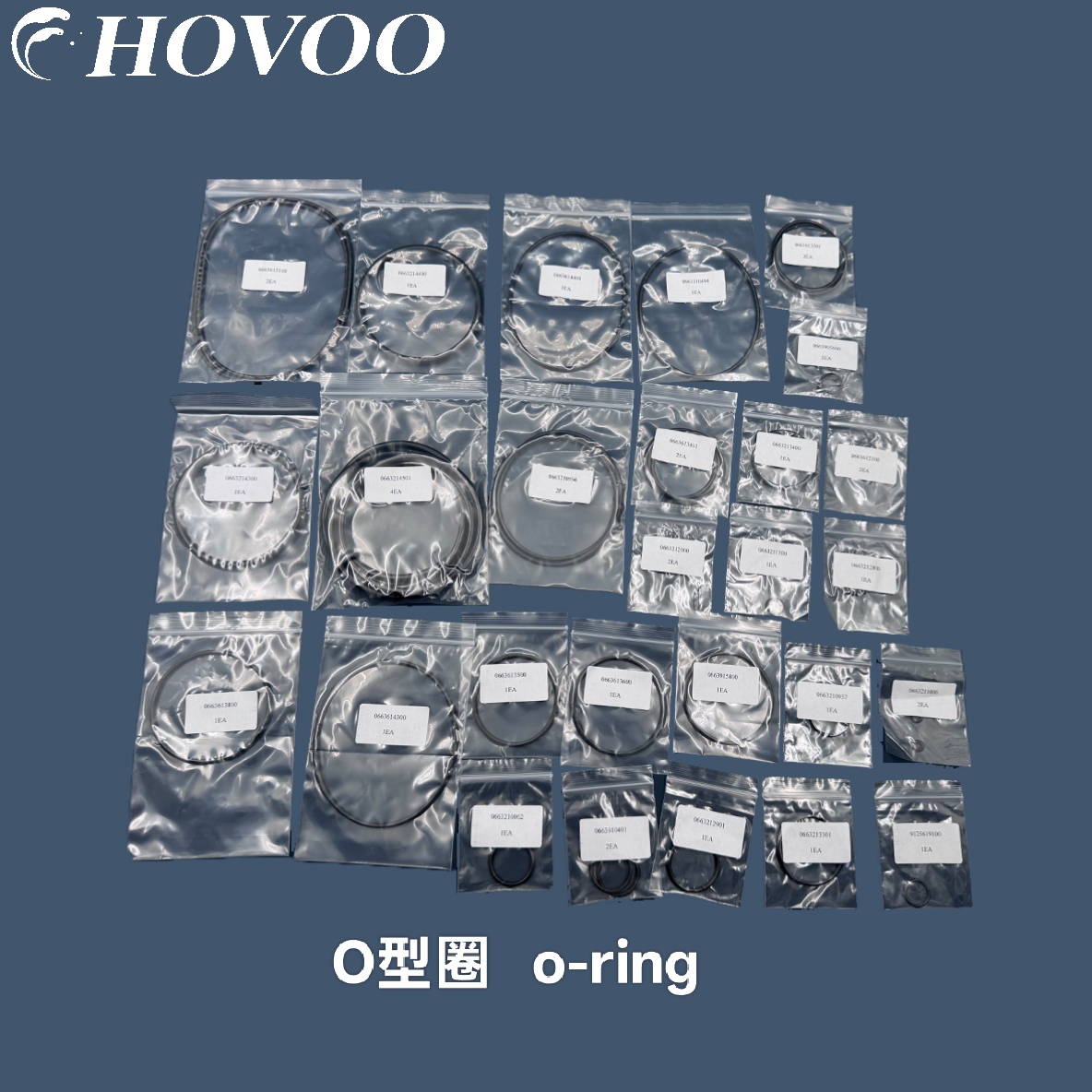

141	5730008000	3	עיגול גומי	חוגה אוטית מסוג O	104.5 × 3 / קשיות 70
142	0663614500	1	עיגול גומי	חוגה אוטית מסוג O	79.2 × 5.7 / קשיות 70
143	0663214300	1	עיגול גומי	חוגה אוטית מסוג O
150	-	1	קבוצת כיסוי	לוח קצה של תיבת הילוכים למכונה לחפור סלע
151	3201195173	1	כיסוי מובא	לוח כיסוי
152	-	1	כיסוי	לוח כיסוי

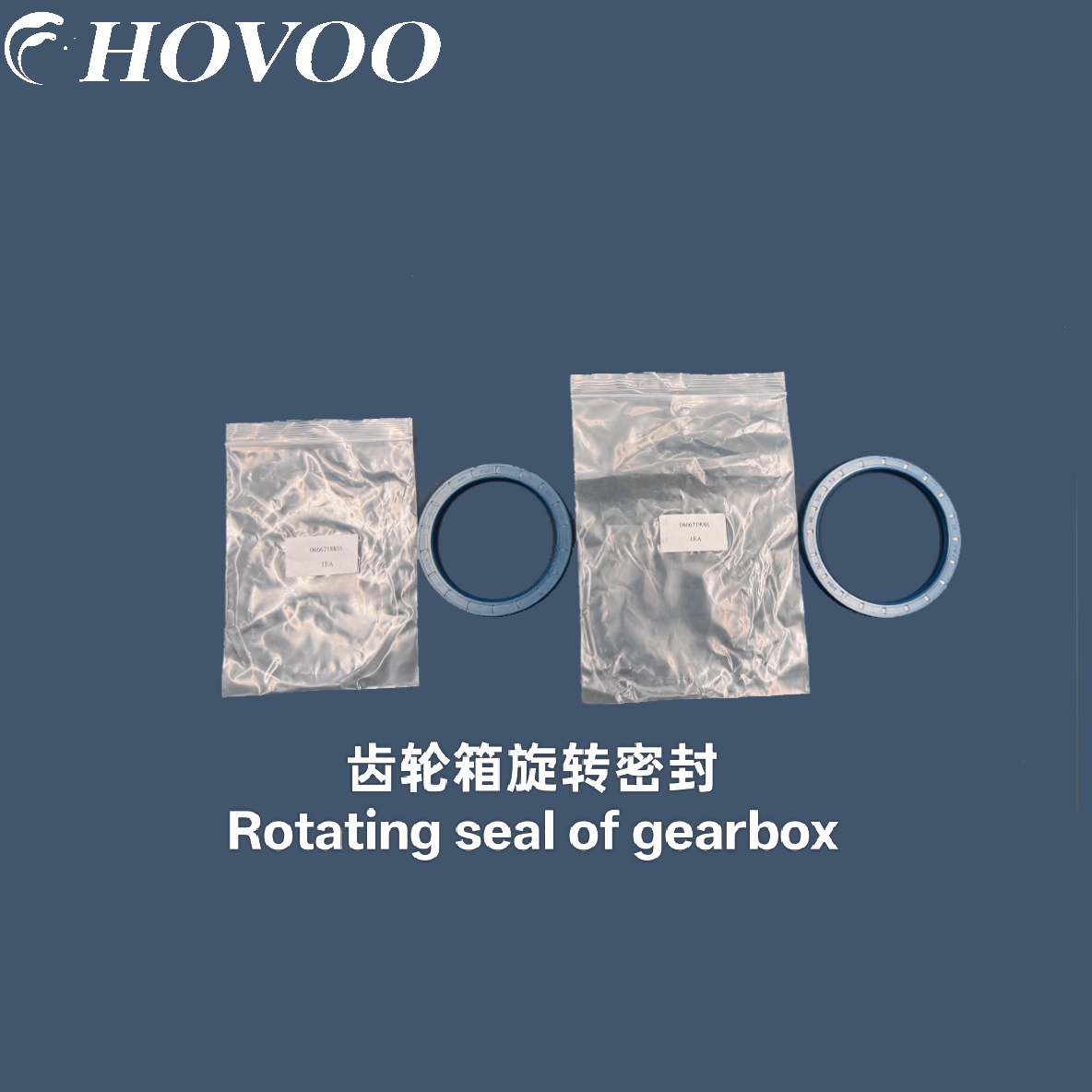

160	0666600060	1	חֲתִימַת שְׂפָתַיִם רַדִיאלית	חֲתִימַת שְׂפָתַיִם רַדִיאלית	100 120 7,5 - D 8,5 0013
161	0335217600	1	חוג שמירה	טבעת חיזוק /חגורת חיזוק	SGH 120 X 4 DIN 472
170	0663615100	1	עיגול גומי	חוגה אוטית מסוג O	134,5 X 3 / 70 SHORE
180	3115324500	1	חוג סגור	חוגה אוטית
191	0102046000	2	פין	סִיכָה / סִיכָה	CP 12 X 30
195	0147140803	2	מַסְמֵר, רֹאשׁ שֶׁשִּׁטְחִית	מַסְמֵר שֶׁשִּׁטְחִית	M 12 X 65 - 8.8 FZB
200	-	1	גוף תיבת הילוכים GR	רכיב תיבת הילוכים
201	3201195176	1	גוף תיבת הילוכים	גוף מעטפת תיבת הילוכים
202	-	1	גוף תיבת הילוכים	גוף מעטפת תיבת הילוכים
212	0544216200	1	פיטינג שמן	פיטינג שמן	ISO 7 - R 1/8 סוג AH
214	0686420103	1	שקע	פקק סגירה /פקק
215	0653903800	1	סליקה	חישוק	10 / 13,5 X 1 -11 4010 14
217	0666600030	1	חֲתִימַת שְׂפָתַיִם רַדִיאלית	חֲתִימַת שְׂפָתַיִם רַדִיאלית	BABSL 85-105-7.5
218	0335217100	1	חוג שמירה	טבעת חיזוק /חגורת חיזוק	SGH 105 X 4 DIN 472
221	3115027300	1	מכונת כביסה	חישוק
231	3115082100	1	ציר	ציר	22 / 34 X 16
232	0516150401	1	מסב מחט	מסב מחט גלגול
233	3115082300	1	מכונת כביסה	חישוק
234	3115027400	1	גלגל שיניים	גלגל שיניים	28 / 45 X 17
235	0516153800	1	מסב מחט	מסב מחט גלגול
237	3115316700	1	חֲתִימַת כוס	חֲתִימָה כוסית
238	3201195197	1	כיפת מדריך	כיסוי מדריך
239	0663915001	1	עיגול גומי	חוגה אוטית מסוג O	45.22 × 3 / 90 SHORE
250	3201195487	1	רכיב מחזיק סיבוב	רכיב גיר סיבוב
251	-	1	גיר סיבוב	גיר סיבוב
252	3201195485	1	שעון גיר סיבוב	א Sleeving נחושת דק
254	0102042800	4	סיכה מקבילה	סיכה מקבילה	B1 10 80 - 2 0011 1914 04
255	0509022200	1	מכל Bearings	דגם גלגלים	85‏/130 × 29
256	0509012129	1	מכל Bearings	דגם גלגלים	100 140 25 20 1,5 119000

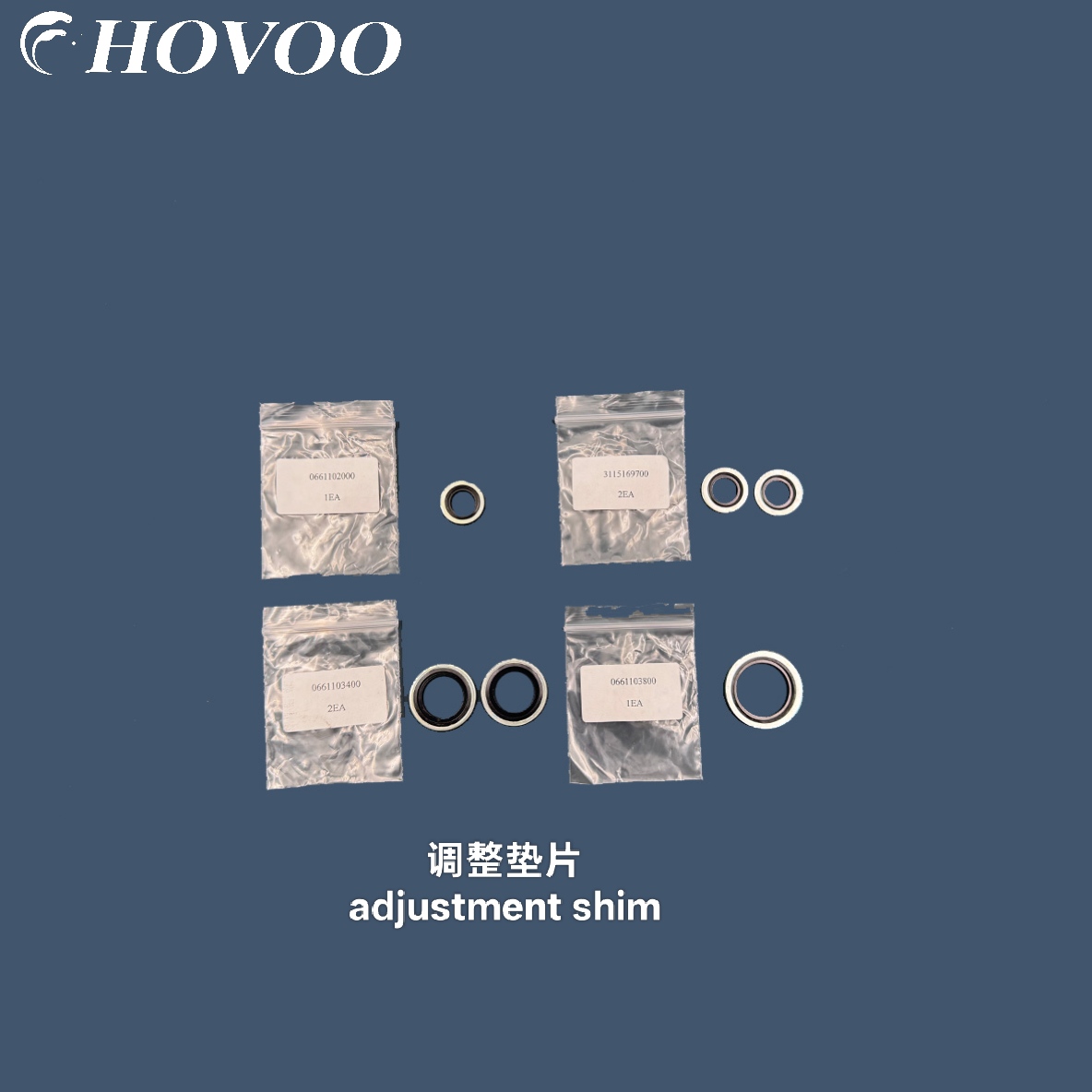

257	3115029701	1	שימ	חישוק התאמה	0,10 מ"מ
258	3115029702	1	שימ	חישוק התאמה	0,15 מ"מ
259	3115029703	1	שימ	חישוק התאמה	0,5 מ"מ
260	3201195401	1	דראיוור	בלוק מיקום
261	3201195488	1	ROT.CH.BUSHING	שסתום סיבובי
270	3115324500	1	חוג סגור	חוגה אוטית
271	0663212000	1	עיגול גומי	חוגה אוטית מסוג O	13.3 × 2.4 / 70 שור
272	3201195141	2	מחובר	בורג דו-ראשי
273	3201195142	2	מחובר	בורג דו-ראשי
300	-	1	קבוצת חלקים ביניימית	קבוצת חלקים ביניימית
301	3201195456	1	חלק ביניימי	חלק ביניימי
345	3115600373	1	לוח חיבור	לוח חיבור
346	0211196084	2	嫘ז	ברג	MC6S M 12 X 35 -12.9
347	5750531797	2	עיגול גומי	חוגה אוטית מסוג O	24.3 0013 3937 90-30
350	3115298800	2	חוג סגור	חוגה אוטית
356	3201195191	1	קיט סיגל	ערכת איטום
358	3201195192	1	קיט סיגל	ערכת איטום
360	3201195404	1	מגנט דämpינג	מגנט בופר
370	0686911000	1	פקק הגנה	פקק הגנה	9,3 / 10,9 X 9
400	-	1	קבוצת צילינדר	גוף מכונה לנקיבת סלע
401	3201195388	1	צילינדר תיאום	אשכול שמן
402	-	1	גליל	אשכול שמן
415	3115116500	4	מחובר	בורג דו-ראשי
416	3115027600	1	מדריך	ראש מדריך
420	3201195391	1	תא איטום תיאום	רכיב תא איטום	חזית / שלם כולל עמדות 421, 422, 423
421	-	1	תא איטום	תא איטום
422	3201195426	2	קיט סיגל	ערכת איטום
423	0663613600	1	עיגול גומי	חוגה אוטית מסוג O	59.5 × 3 / 70 shore
425	3201195492	1	מונח פיסטון	כיסוי נחיתה לפיסטון
430	3201195394	1	פוסטון	מפריד
435	3201195395	1	מונח פיסטון	כיסוי נחיתה לפיסטון
440	3201195396	1	תא איטום תיאום	רכיב תא איטום	אחורית / שלמה כולל מיקום 441, 442, 443
441	-	1	תא איטום	תא איטום
442	3201195600	2	קיט סיגל	ערכת איטום
443	0663210577	1	עיגול גומי	חוגה אוטית מסוג O	56 × 3 / 90 שור
445	3115176500	1	מפריד שסתום	ליבת שסתום	שמאלה
446	3115207704	1	מכסה שסתום	כיסוי שסתום	ימין
447	3115207605	1	מכסה שסתום	כיסוי שסתום
450	0147143803	4	מַסְמֵר, רֹאשׁ שֶׁשִּׁטְחִית	מַסְמֵר שֶׁשִּׁטְחִית	M 14 × 30 - 8.8 FZB
460	3115324500	1	חוג סגור	חוגה אוטית
461	0663210577	1	עיגול גומי	חוגה אוטית מסוג O	56 × 3 / 90 שור
462	0663210053	1	עיגול גומי	חוגה אוטית מסוג O	84.5 × 3 / 90 שור
470	0663613401	2	עיגול גומי	חוגה אוטית מסוג O	54.5 × 3 / 90 שור
475	0663213301	2	עיגול גומי	חוגה אוטית מסוג O	39.2 × 3 / 90 שור
500	-	1	קבוצת כיסוי אחורית	כיסוי אחורית
501	3201195378	1	ראש אחורי	לוח כיסוי אחורי
505	0147148103	3	מַסְמֵר, רֹאשׁ שֶׁשִּׁטְחִית	מַסְמֵר שֶׁשִּׁטְחִית	M 16 X 60 - 8.8 FZB
600	-	1	סט תווית	רכיב התוויות	RD 22U / כולל עמדה 40 T45E, אורך 525 (SECOROC 90030022)
-	0686925026	2	שקע	פקק סגירה /פקק	G 1/2 A A 27 10 PYLIMID
-	0686925027	2	שקע	פקק סגירה /פקק	פקק ברגים G 3/4"
-	-	1	סט אופציונלי	רכיבי אופציה
-	31151603 91	1	סט פיטינגים	סט חיבורים	כולל: חיבור בזווית של 90 מעלות, דренט 7/8–G3/4, חיבור בזווית של 90 מעלות, דרן 7/8–G1/2, חיבור ישר, דרן 7/8–G1/2

כל חלקים החילוף מוגדרים באופן מלא כדי לתמוך בשיפוץ ובהחלפה מקיפים באחת הפעולה של מערכת החסימה, מערכת ההעברה והמערכת המניעת פגיעה של הציוד.
