ערכות אטמים הידראוליות BEILITE BLT 215-2

בקשה

סקירה כללית
בקשה
מוצרים קשורים

תכונות

פריט	מפרט
משקל המוצר (ערכת אטמים / כולל כלי התקנה / כולל לוחת מיתקן)	7.2 ק"ג / 9.5 ק"ג / 12.3 ק"ג
משקל המוביל المتوافق (מינימום/מקסימום)	20 טון / 28 טון
טווח שיעור הזרימה المتوافق (מינימום/מקסימום)	200 ליטר/דקה / 280 ליטר/דקה
מקסימום לחץ עבודה	220 בר
הלחץ האחורי המרבי המותר	60בר
הספק הנקוב של מערכת האטימה	125קילוואט
טווח תדר ההכאה المتوافق (מינימום/מקסימום)	420 פעימות לדקה / 1050 פעימות לדקה
רמת רעש בתפעול	104dBa
חומר סגר	פוליאוריתן בעל התנגדות לחץ גבוה + גומי פלואורו (FKM) + שדרה מתכתית לשיפור חוזק
טווח טמפרטורת הפעלה	-20°מ עד +150°מ
דרגת התנגדות ללחיצה	300 בר (שיא)

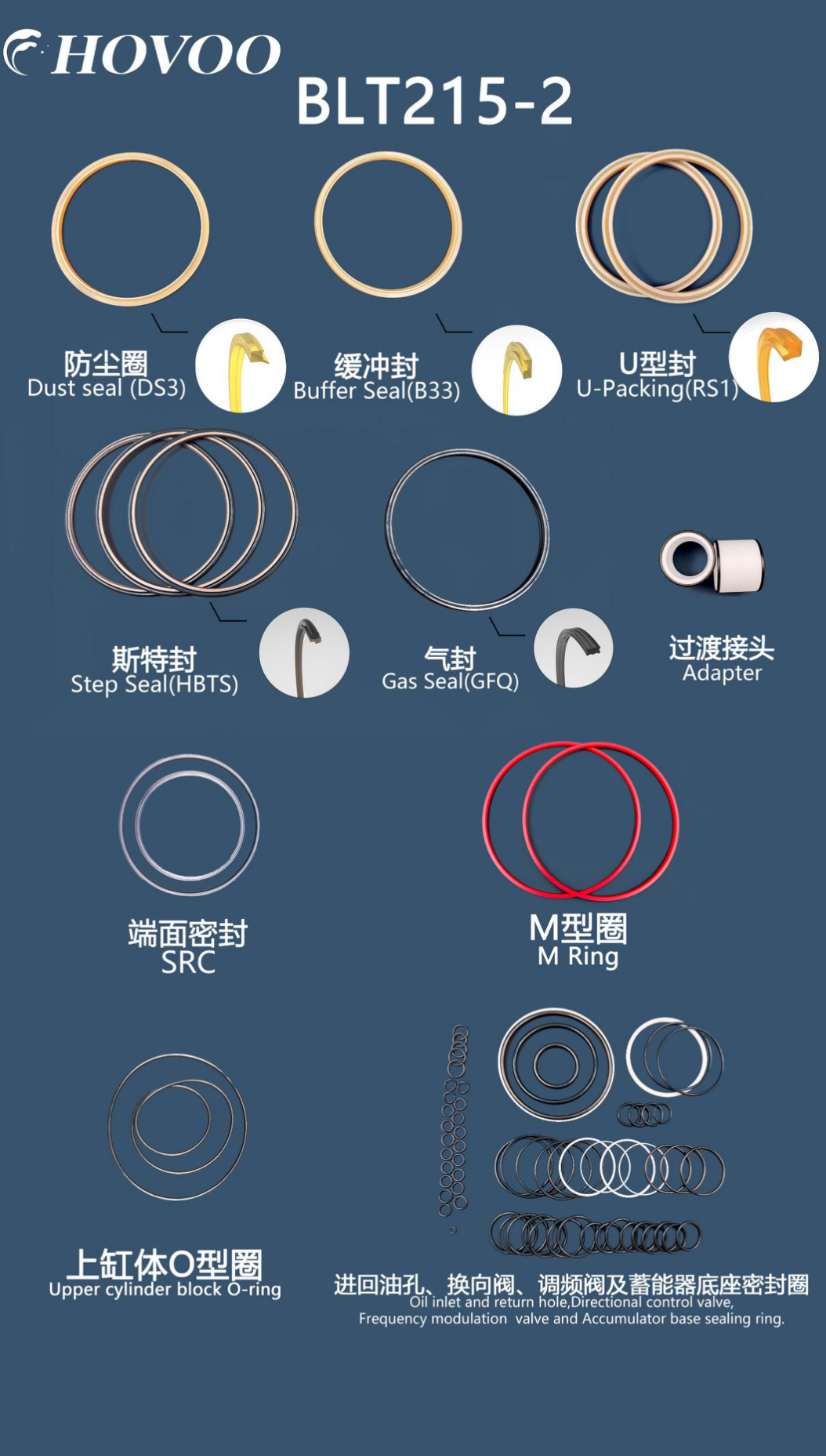

BLT 215-2רכיבי קיט חסימה למחצב

הערות נוספות

ערכת החתימה הזו עוצבה כדי להתאים לרכיבי החתימה המרכזיים של המפרק ההידראולי מדרגה 22 טון BLT215-2 (צילינדר פיסטון, חישוק כלים, כיסוי קצה מאגר הלחץ), ושימשה כחלף איכותי שמקביל לחלק יצרני מקור (OEM).
החומר מאופיין מבנה תלת-שכבתי מרוכב: שפת החתימה מפוליאוריתן עמידה לעומסים של הפעלה בלחץ גבוה ותדר גבוה, השכבה מהחומר FKM מספקת עמידות יוצאת דופן בפני חום גבוה והתנגדות כימית, והשלד המטלי מבטיח יציבות ממדית במהלך ההתקנה והפעולה, מה שהופך אותו למתאים במיוחד ליישומים כבדים במכרות ובבנייה.
פרמטרי הלחץ אומתו באמצעות בדיקות שדה על קיפוליים במשקל 20–28 טון, אשר מסוגלים לספוג לחצים רגעיים מרביים של עד 300 בר, ולעמוד בדרישות של פעולות ריסוק רציפות בסביבות קשות.
דיוק החתימה עומד בתקנים הבינלאומיים של ארגון התקינה הבין-לאומי (ISO), וקצב הדליפה נשלט ברמה של ≤0.4 מ"ל לדקה, מה שמונע ביעילות דליפת שמן הידראולי פנימית שגורמת לתנועות לא פרודוקטיביות של המפרק ולבטל אנרגיה.
לוח המontaž חייב להתאים לדרישות המקוריות של BLT215-2. לשם ביצוע אופטימלי ותוחלת חיים ארוכה, מומלץ בחום להחליף את חותמת האבק המשנית ואת טבעות ה-O בעת ההתקנה, כדי להבטיח את שלמותה של מערכת החיתום כולה.
