Membilas lubang pengeluaran longhole dengan HLX5T menimbulkan cabaran yang secara asasnya berbeza berbanding pengeboran pembangunan. Dalam lubang pembangunan sepanjang 4 meter, air bilasan bergerak sejauh 4 meter dari mata bor ke collar dan kembali dalam masa kurang daripada 3 saat. Namun, dalam lubang longhole sepanjang 54 meter di LKAB Kiruna, air bilasan perlu bergerak sejauh 54 meter hingga ke muka mata bor, mengangkat serbuk bor melawan graviti bagi lubang ke arah atas (uphole), serta kembali melalui lajur anular sepanjang 54 meter. Tekanan yang diperlukan untuk mengekalkan halaju serbuk bor yang mencukupi dalam anulus yang panjang ini adalah lebih tinggi; masa tindak balas litar bilasan terhadap penyumbatan serbuk bor di muka mata bor adalah lebih perlahan; dan julat tekanan antara bilasan yang mencukupi dengan tekanan terlalu tinggi yang boleh merosakkan segel bilasan adalah lebih sempit.

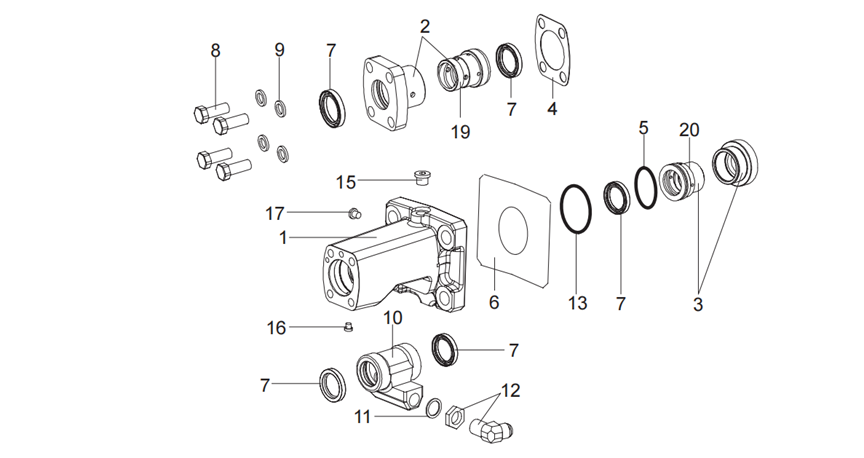

Pemasangan peranti pembilasan HLX5T termasuk pam pembilasan berkapasiti lebih tinggi berbanding drifter pembangunan setara—direka khas untuk mengekalkan tekanan berterusan 20–25 bar yang diperlukan bagi mengekalkan halaju serbuk bor dalam lubang berdiameter 115 mm pada kedalaman 54 meter. Ketepatan dalam spesifikasi pemasangan ini merujuk kepada ketepatan injap pengatur tekanan pada hujung atas julat pembilasan: pada tekanan bekalan 22 bar, ralat pengaturan sebanyak 2 bar mewakili penyimpangan sebanyak 9%—berada dalam zon risiko laluan sampingan segel pembilasan untuk operasi berterusan.
Pengurusan Parameter Pembilasan bagi Lubang Pengeluaran LKAB Berkedalaman 54 Meter
|
Parameter |
lubang Pembangunan 4 m |
lubang Panjang HLX5T 54 m |
Akibat Ralat |
|
Tekanan pembilasan minimum |
10–12 bar |
20–25 bar |
Di bawah minimum: serbuk bor terkumpul pada kedalaman |
|
Ketepatan pengaturan tekanan |
±2 bar diterima |
±1 bar diperlukan |
2 bar tinggi: melalui seal pembilasan secara langsung dalam lubang panjang |
|
Periksa tindak balas injap penutup |
aliran balik <1 saat |
<0.5 saat diperlukan semasa pertukaran mata bor |
Reaksi perlahan: pencemaran aliran balik |
|
Kapasiti pam pembilasan |
15–20 L/min |
25–35 L/min |
Aliran tidak mencukupi: halaju serbuk bor yang rendah |
Armada HLX5T LKAB Kiruna memantau tekanan balik pembilasan—bacaan tolok semasa pengeboran aktif—sebagai penunjuk utama keadaan mata bor. Tekanan balik yang berterusan melebihi 8 bar di atas tekanan bekalan menunjukkan pengumpulan serbuk bor di muka mata bor, yang seterusnya mencetuskan penarikan batang secara terkawal dan kemudian maju semula untuk membersihkan penyumbatan sebelum lajur terkumpul merosakkan seal pembilasan. Prosedur intervensi selama 3 minit ini telah menghapuskan kegagalan seal peranti pembilasan yang sebelumnya berlaku apabila lajur terkumpul diabaikan dan tekanan pembilasan ditingkatkan sebagai gantinya. HOVOO membekalkan kit seal pemasangan peranti pembilasan HLX5T dan komponen injap. Rujukan di hovooseal.com.
