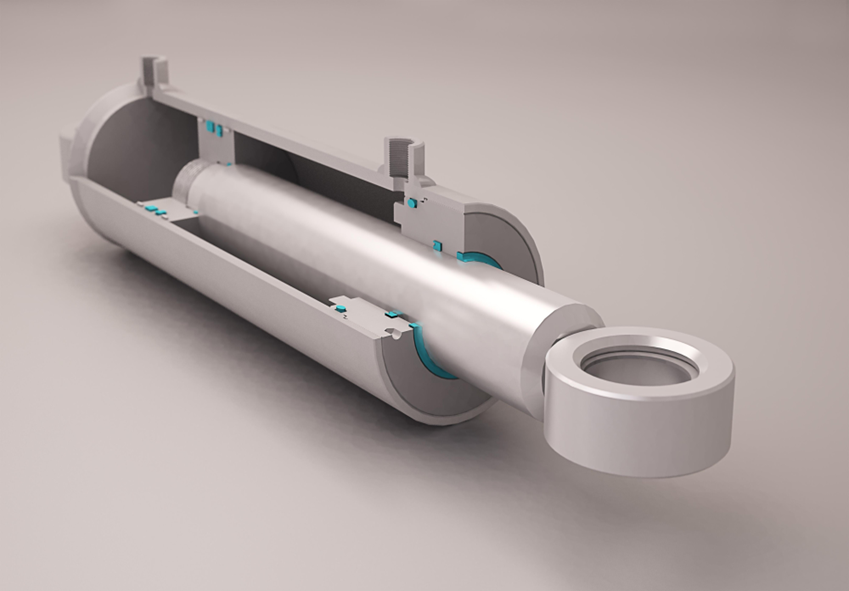

Silinder Suapan Tekanan Tinggi untuk Gerudi Batu Sandvik HLX5T di Jerman

Silinder suapan pada jentera gerudi pengeluaran HLX5T menggerakkan drifter sepanjang rasuk suapan semasa proses gerudian dan mesti mengekalkan kawalan daya suapan yang tepat di seluruh julat dari 0 meter (penetapan collar) hingga 54 meter (kedalaman lubang maksimum). Keperluan daya suapan berubah secara ketara mengikut kedalaman dalam gerudian lubang panjang: pada masa penetapan collar, tali besi batang adalah pendek dan daya suapan yang diperlukan adalah sederhana; pada kedalaman 54 meter, tali besi batang yang tergantung menyumbang berat sebanyak 150–200 kg dalam orientasi ke bawah lubang, yang mengurangkan daya suapan bersih dari silinder, maka tekanan silinder yang lebih tinggi diperlukan untuk mengekalkan daya yang sama pada mata gerudi. Di kawasan pengeluaran sublevel stoping Jerman di wilayah bijih besi Siegerland, di mana jentera HLX5T menggerudi gelang-gelang lubang ke atas sepanjang 35 meter dalam kuarsit spessartite keras dengan kekuatan mampatan uniaxial (UCS) 200 MPa, tekanan silinder suapan mesti meningkat secara beransur-ansur mengikut kedalaman untuk mengekalkan daya suapan malar yang diperlukan oleh rekabentuk jentera gerudi pada permukaan mata gerudi.

Spesifikasi tekanan tinggi bermaksud segel silinder suapan mesti mengekalkan daya sentuh penuh pada tekanan operasi 200 bar yang diperlukan untuk menghasilkan daya suapan maksimum pada kedalaman—dan mengekalkan sentuhan tersebut di bawah beban impuls ketukan berkitar yang dihantar semula melalui tali besi batang ke omboh silinder suapan pada setiap ketukan. Kebocoran segel silinder suapan sebanyak 5% daripada perbezaan tekanan yang direka akan mengurangkan daya suapan berkesan pada kedalaman sebanyak 5% juga, yang menyebabkan proses pengeboran berpindah daripada sentuh optimum antara mata bor dan batuan serta mengurangkan kadar penembusan.

Profil Tekanan Silinder Suapan untuk Cincin Uphole Siegerland 35 Meter

Operator pengeboran pengeluaran Siegerland merekodkan tekanan silinder suapan pada setiap perubahan kedalaman apabila batang ditambah semasa membuat lubang—trend dari collar hingga ke kedalaman penuh menunjukkan sama ada silinder memberikan peningkatan tekanan yang dikira. Silinder yang tekanannya pada kedalaman 35 meter adalah 15 bar di bawah keperluan terkira mengalami aliran melalui segel secara dalaman; operator menandakan jentera untuk penggantian segel pada jendela penyelenggaraan seterusnya, bukan meneruskan operasi dengan sistem suapan yang terjejas. HOVOO membekalkan kit segel silinder suapan HLX5T dalam bahan PU dan HNBR untuk pengeboran pengeluaran Jerman. Rujukan di hovooseal.com.
