55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ

55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ

စုံစမ်းမှု
  • အကြ overview
  • စုံစမ်းမှု
  • ပတ်သက်သော ပণုံများ
55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ
55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ
55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ
55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ
55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ
55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ
55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ
55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ
55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ
55010738/HLX5 ဟိုက်ဒရောလစ် ကျောက်ဖောက်ရှားမှု ပိုက်ဆံအိတ်များ

အင်္ဂါရပ်များ

ပစ္စည်း

အသေးစိတ်ဖော်ပြချက်

ပြည့်စုံသော စက်ပစ္စည်းအမည်

Sandvik  HLX5 ဟိုက်ဒရောလစ် ကျောက်တူးစက်

စက်ပစ္စည်းအမျိုးအစား

အလယ်အလတ် အသုံးပြုမှု ဟိုက်ဒရောလစ် ကျောက်တူးစက် / ၂၀ ကီလိုဝပ် အဆင့်

အသုံးပြုနိုင်သည့် အလုပ်လုပ်ရာ အခြေအနေများ

မြေအောက်တွင် သတ္တုတူးဖော်ခြင်း၊ မြေအောက်ခုံးလမ်း တူးဖော်ခြင်း၊ DD310 နှင့် အခြားသော တူးဖော်ရေး စက်များကို အထောက်အပံ့ပေးခြင်း

စုစုပေါင်းအလေ့အကာ

ခန့်မှန်းခြေ ၁၁၅ ကီလိုဂရမ်

အဆင့်သတ်မှတ်ထားသော ထိခိုက်မှုစွမ်းအား

၂၀ ကီလိုဝပ် (၂၆.၈ အာရ်ပီအမ်)

အမြင့်မှန်ကန်သော ထိခိုက်မှုနှုန်း

၆၇ ဟာတ်ဇ် (မိနစ်လျှင် ၄၀၂၀ ခေါက်)

စံသတ်မှတ်ထားသော အလုပ်လုပ်ရာတွင် အသုံးပြုသည့် သုံးစွဲရေးအီးယ်အီးလ်ဖိအား

အားသုံးခြင်း စက်ဝန်း: ၁၂၀–၂၂၀ ဘာ

လှည့်ပတ်ခြင်း စက်ဝန်း: အများဆုံး ၁၇၅ ဘာ

အဓိက ဖွဲ့စည်းပုံဆိုင်ရာ အခြေခံပုံစံ

အလွတ်လပ်သော ပစ်ဆန်း + စလေးဖ် ဖောင်းခေါက်မှု ဖြန့်ဖြူးရေး ဖွဲ့စည်းပုံ၊ ၅-အဆင့် တုန်ခါမှု စုပ်ယူခြင်း ဘပ်ဖာ၊ မော်ဂျူလာ ရှေ့ဖက် ရေစီးသော အစိတ်အပိုင်းများ၊ မာကျောသော အောက်ခြေ အိုးထည် ခွဲခြားမှု ဒီဇိုင်း၊ ယာဥ်ပေါ်တွင် ပုံမှန် ပြုပြင်ထိန်းသောင်း လုပ်ရန် အဆင်ပေးခြင်း

စံသတ်မှတ် ရှန်က် အက်ဒေါ့ပ်တာ

R32 / R38 / T38 / T45 (R38-500mm သည် အသုံးများသော အတိုင်းအတာ ဖြစ်သည်)

အက်ဒ်ဖ်ဝ် ပြုပြင်ထိန်းသောင်း ကာလ

အိတ်ခေါက်မှု အလုပ်လုပ်ချိန် ၁၅၀၀ နာရီ

တိုက်ရိုက် အစားထိုး မော်ဒယ်

Sandvik RDX5, ၁၀၀% တပ်ဆင်မှု အရွယ်အစားနှင့် စွမ်းဆောင်ရည် အစားထိုးနိုင်ခြင်း

သုံးစွဲပါသည့် အစိတ်အပိုင်းများနှင့် အပိုပေါ် အစိတ်အပိုင်းများ

အပိုပေါ် အစိတ်အပိုင်းများ အပြည့်အစုံ BOM အထောက်အပံ့ (ဆီပိုက် အစုအဖွဲ့များ၊ အိတ်ခေါက်မှု ပစ်ဆန်းများ၊ လမ်းညွှန် စလေးဖ်များ၊ လှည့်ပေးသော ဝိုင်ယာများ စသည်တို့)

HLX5  H ဟိုက်ဒရောလစ်  Seal ဒီ rill  ကောင်း  အစိတ်အပိုင်းများ

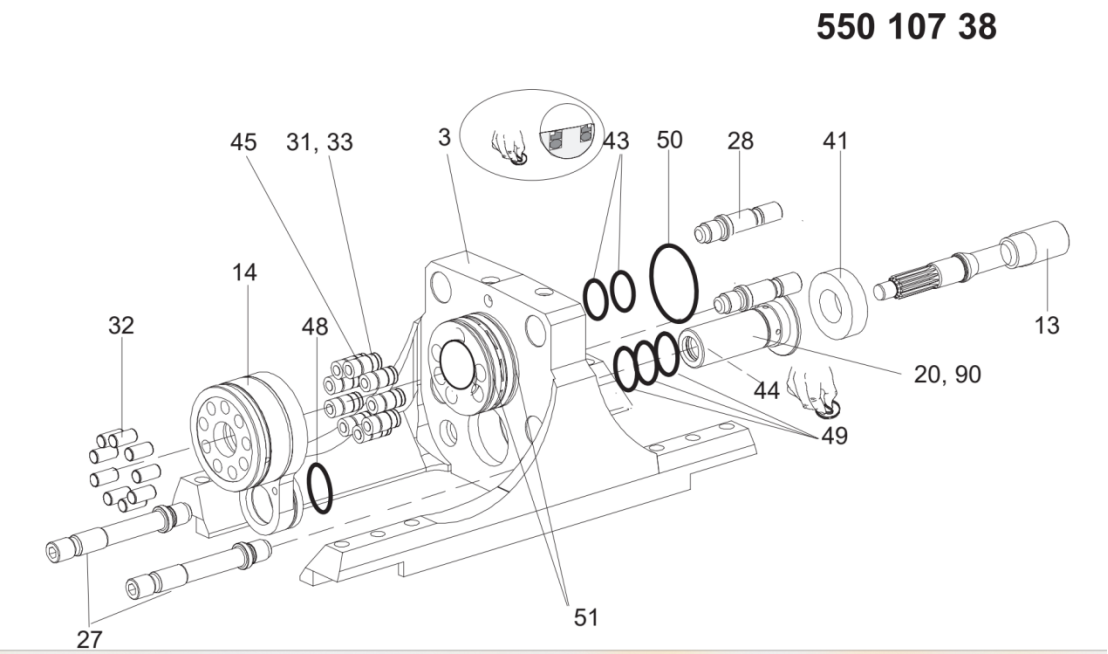

SCHEMATIC DIAGRAM







ထပ်တိုးမှတ်စုများ

ဤကစ်သည် အထူးသဖြင့် HLX5 ကျောက်တွင်းတူးစက်အတွက် ဒီဇိုင်းရေးဆွဲထားခြင်းဖြစ်ပါသည်။ ဤကစ်တွင် အပိုစိတ်မှုလုံး ၃၀ ပါဝင်ပြီး အသေးစိတ်ခွဲခြမ်းဖော်ပြချက်များမှာ အောက်ပါအတိုင်းဖြစ်ပါသည်။

Ref

ပိုင်းနံပါတ်

အမည်

စံသတ်မှတ်ချက်

QTY

1

15274948

ရေစီးဆင်းမှုပစ္စည်း စုစည်းမှု

အပိုစိတ်မှုများစာရင်း

1

2

55003460

အလျားနှုန်း

အပိုစိတ်မှုများစာရင်း

1

10

15273378

လှည့်ပတ်မှု ဘွဲ့ရှင်အစု

အပိုစိတ်မှု ၈၉ ပါဝင်သည်

1

11

15274008

တူးစက် အပ်ပိုက်

-

1

12

15419408

ဂီယာ

-

1

25

15079718

စလိုက်ဝေါရ်

-

2

26

15252568

အထိမ်းအရာစီး

-

2

29

55003402

Tie Rod

-

4

30

15270218

ကုပ်လင်း

-

1

34

55003400

ပေါက်ပြား

-

4

36

15274818

Gasket

-

1

40

55003603

ပေါက်ပြား

-

1

52

80180269

ဘွန်ဒက်စီလ်

U 13.7X22X1.5 D2=15.4

1

64

55015217

O-ring

245 X 3 , NBR

1

69

04768968

ရေစုပ်ခုံသုံး ရေကုပ်

1 1/2" ရှန့်

1

70

28067890

ပိုက်ကလမ်း

50 SMS 2298

1

89

15270508

ဘားရင်း ဘူသောင်

-

1

-

55006506

Seal ကော်ပျူကစ်

-

-

-

55006507

အထူးကိရိယာများ

-

-

3

55003475

Space

အပိုစိတ်မှုများစာရင်း

1

13

15421618

လှည့်ပတ်မောင်းရှိန်

-

1

14

55002317

အိမ်ရာ

ပင်အိမ်

1

20

15273658

ဘီယာရင်းအိမ် စုစည်းမှု

ပစ္စည်း ၉၀ ပါဝင်သည်

1

27

55003398

ပေါက်ပြား

-

2

28

15271638

Stud

-

2

31

15251148

တည်ငြိမ်ဖောက်စ်

-

6

32

15070608

Pin

-

9

33

15261588

တည်ငြိမ်ဖောက်စ်

-

3

41

80397839

စpherical ရိုးလားဘီးရင်

-

1

43

88794589

ဖောက်စ်ရောဒ် စီလ်

-

2

44

88794609

ဝါမှတ်အားထိန်း

-

1

45

88398049

Seal

-

9

48

80146749

O-ring

64.5X3-1 , NBR

1

49

85357589

O-ring

41.2X3-1 , NBR

3

50

80065809

O-ring

74.5X3-1 SMS 1586

1

51

80011969

O-ring

99.5X3-1 , NBR

2

90

88809749

သိမ်းဆက်မှု လျှော့ချရေး

-

1

-

55006506

Seal ကော်ပျူကစ်

-

-

-

55006507

အထူးကိရိယာများ

-

-

4

55010527

ခန္ဓာကိုယ်

အပိုစိတ်မှုများစာရင်း

1

5

55003625

အနိမ့်ဖိအား စုစည်းခြင်းအိုင်း

အပိုစိတ်မှုများစာရင်း

1

6

55003627

အမြင့်ဖိအား စုစည်းခြင်းအိုင်း

အပိုစိတ်မှုများစာရင်း

1

7

55008161

ပလေট

-

1

8

55003484

ဆက်သွယ်မှုအစိတ်အပိုင်း

အပိုစိတ်မှုများစာရင်း

1

9

55003485

ဆက်သွယ်မှုအစိတ်အပိုင်း

အပိုစိတ်မှုများစာရင်း

1

15

15269308

ဘီယာရင်း

-

1

16

30296468

ပစ်စတွန်

-

1

17

55004784

ဆလင်ဒါ

ပိုင်းခြားထားသော စီလီန်ဒါ

1

18

15257638

ဖြန့်ဖြူးသူ

-

1

19

55002318

ဘူရင်

အနောက်ဘက် ဘရှ်ရှင်း အစုအဖွဲ့

1

21

55002637

အခADBိုက်

-

1

26

15252568

အထိမ်းအရာစီး

နောက်ဘက်

6

35

55009785

ဖွဲ့စည်းမှု ကিট

အပိုစိတ်မှုများစာရင်း

1

37

55004226

ဂက်စကက် ပလိတ်

အစုံသွင်း

2

38

15253988

Gasket

အစုံသွင်း

1

39

55004625

Gasket

အနောက်ဘက် ဖုံးအတွက်

1

42

88794459

ဖောက်စ်ရောဒ် စီလ်

-

2

46

55009105

O-ring

၅၅X၂ ၉၀ SHA

2

47

81873539

O-ring

၃၂,၂X၃ , NBR

1

50

80065809

O-ring

74.5X3-1 SMS 1586

7

53

80058789

ဟက်စ်ဆောကက် ခေါင်းပုံစံ ချောင်းပိုက်အိုင်

M၁၀X၄၅ –

8

54

44572950

ဟက်စ်ဆောကက် ခေါင်းပုံစံ ချောင်းပိုက်အိုင်

M၁၀X၆၀ –

2

55

80047059

ဘောလ်တ်

M၁၂X၃၀ –

4

57

80053739

ဘောလ်တ်

M၁၆X၃၅ –

-

58

80219829

ဘောလ်တ်

M၁၆X၇၀ –

-

61

85128209

လောက်ခ်ဝေရှား

M10

-

62

85106809

လောက်ခ်ဝေရှား

M12

-

63

85068749

လောက်ခ်ဝေရှား

M16

-

-

55006506

Seal ကော်ပျူကစ်

-

-

-

55006507

အထူးကိရိယာများ

-

-



ဤစက်ပစ္စည်းအတွက် ပိုင်းခြားမှုစနစ်၏ တစ်ခါတည်းပြုပြင်မှုနှင့် အစားထိုးမှုကို ပံ့ပိုးရန် အားလုံးသော အပိုပစ္စည်းများကို အပြည့်အဝ စုစည်းပေးထားပါသည်။
