Cechy
Element |
Specyfikacja |
Pełna nazwa urządzenia |
Epiroc Wiertnica hydrauliczna COP1838HD+ |
Rodzaj urządzenia |
Ciężkie hydrauliczne wiertło skalne o wysokiej częstotliwości |
Zastosowania |
Prace podziemne w kopalniach (przeszywanie tuneli), wykopy drogowe, kotwienie skał, wiercenie otworów pod ładunki wybuchowe, ciągła praca na twardych skałach |
Całkowita waga |
175kg |
Całkowita długość (bez trzpienia) |
1008 mm |
Nominalna moc uderzeniowa |
18 KW |
Częstotliwość uderzeń wysokiej częstotliwości |
57–60 Hz |
Standardowe nominalne ciśnienie robocze oleju |
230 bar |
S standardowy zakres średnic wiercenia |
35–64 mm |
Zakres prędkości obrotowej niezależnego silnika obrotowego |
0–340 obr/min (bezstopniowo regulowalny, bieg w przód i wstecz) |
Maksymalny moment obrotowy wyjściowy |
820 Nm (opcjonalnie do 1000 Nm) |
Konfiguracja konstrukcyjna rdzenia |
Modułowa, zintegrowana konstrukcja korpusu, wysokowydajny system uszczelniający odporny na zużycie, łatwa obsługa serwisowa, szybka wymiana części zużywających się, projekt wału pływającego, podwójna struktura tłumienia hydraulicznego |
Dostosowana specyfikacja drążnika |
T38 |
Dostosowana specyfikacja wiertła |
wiertło kulkowe o średnicy 35–64 mm |
Dostosowana specyfikacja wiertła |
wiertło skalne o średnicy 35–64 mm |
Dopasowany przepływ oleju hydraulicznego |
75–92 l/min |
Ogólne wymiary (szerokość × wysokość) |
251 mm × 223 mm |

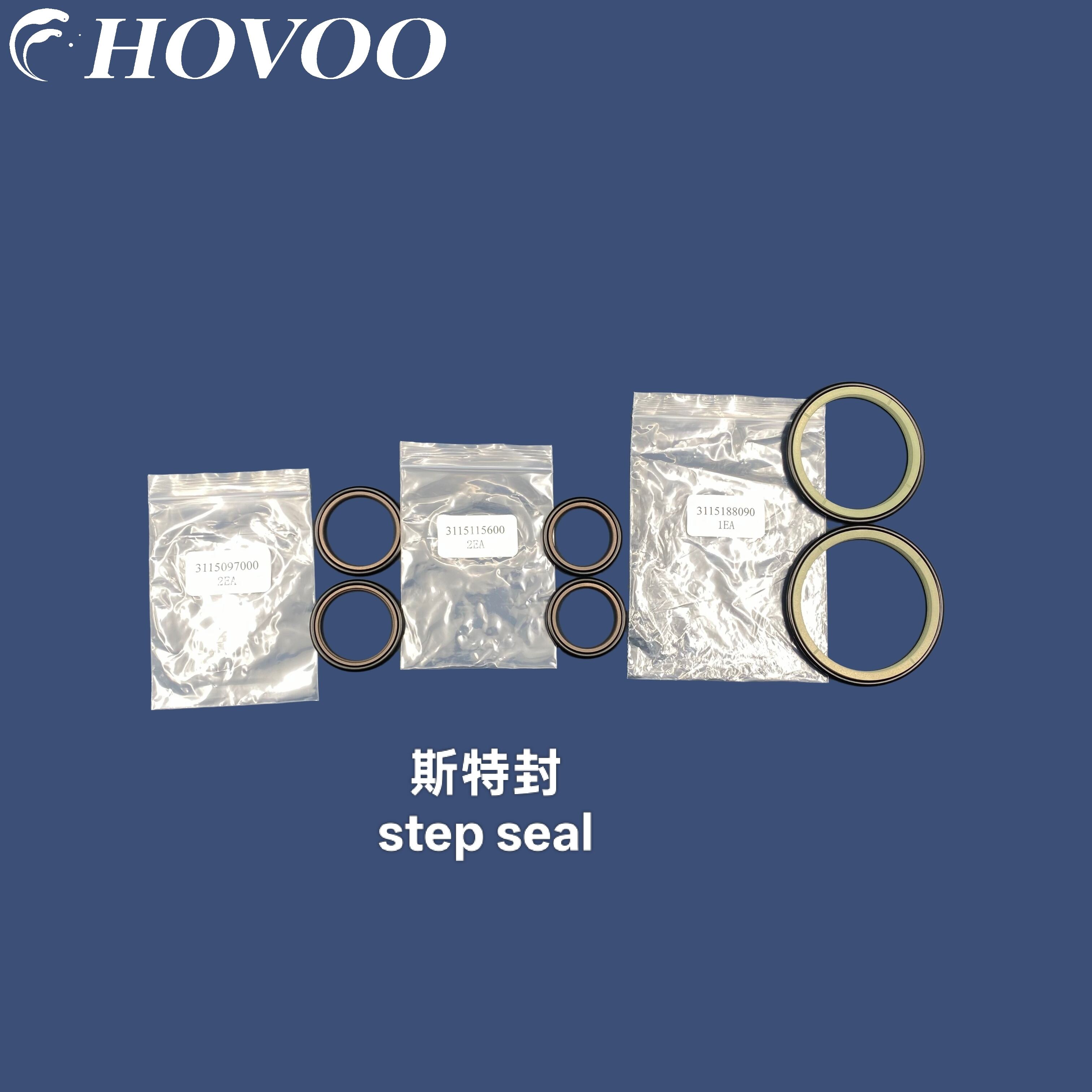

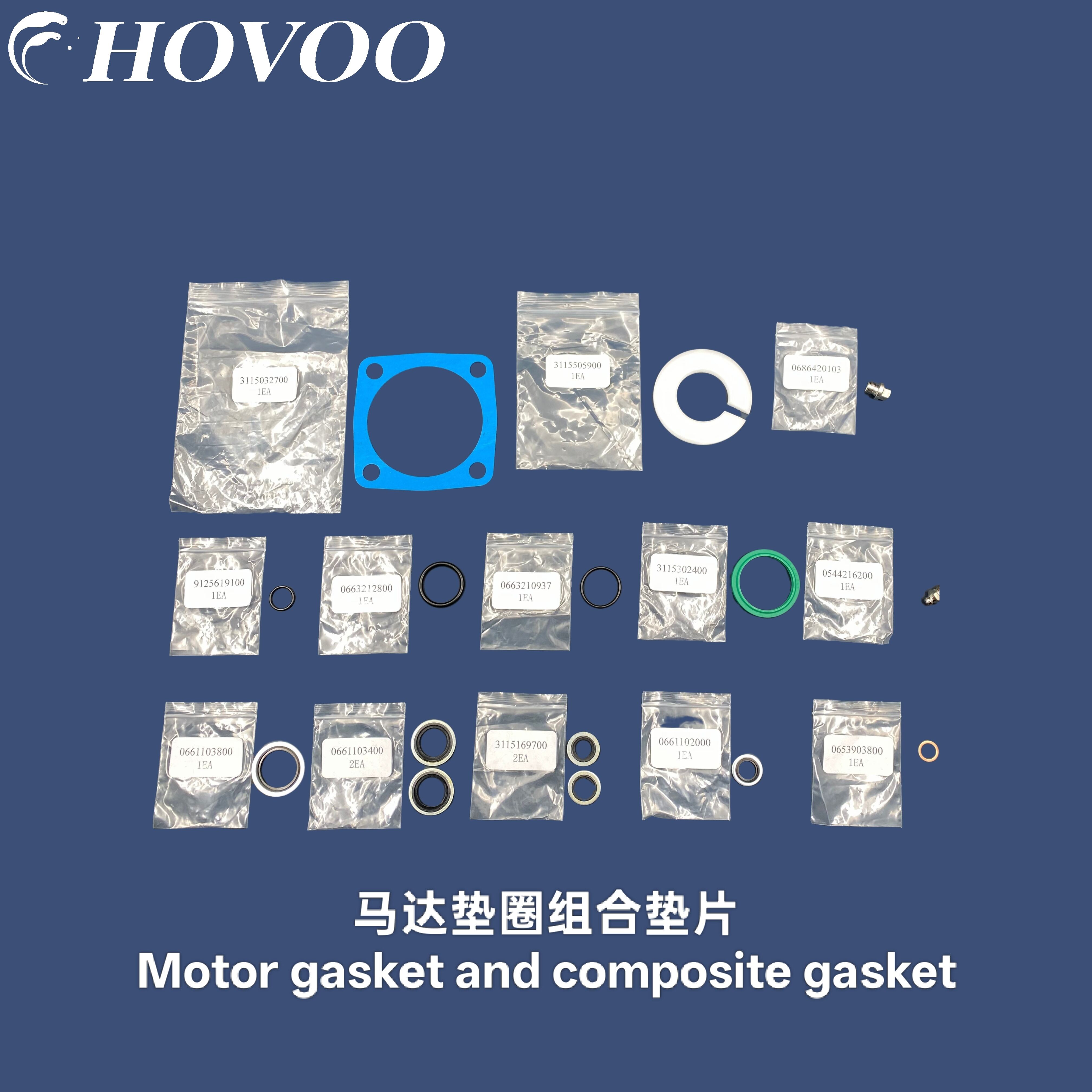

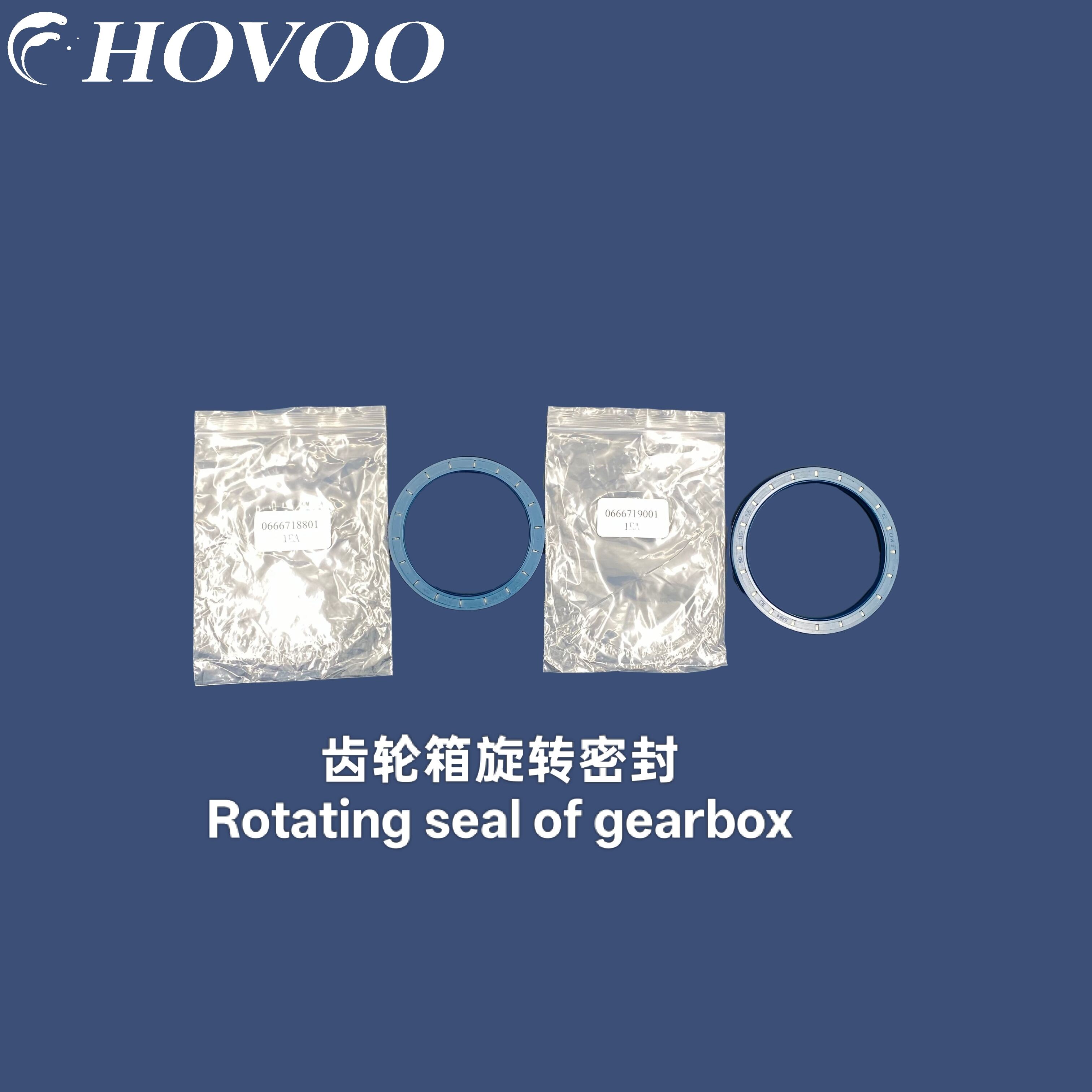

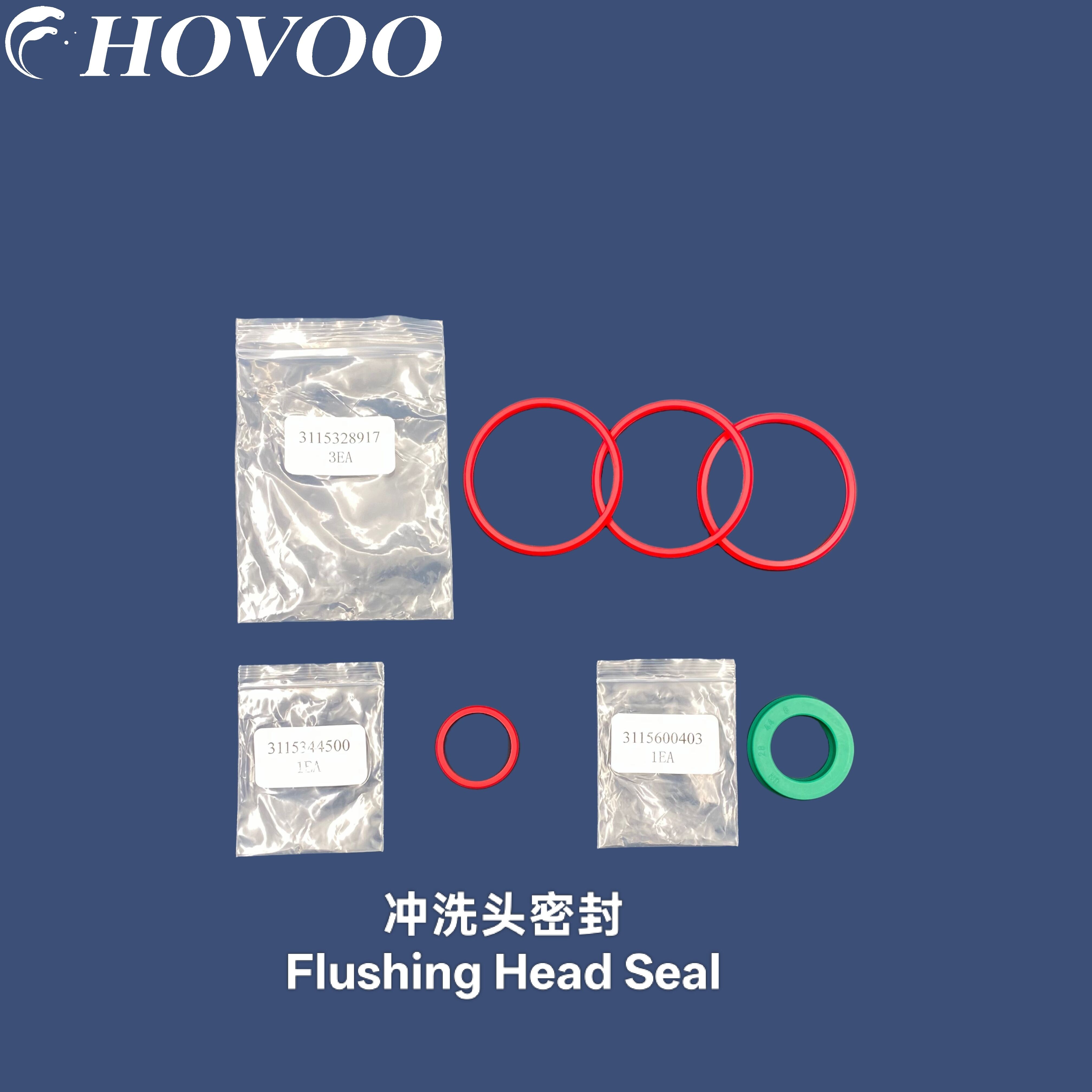

COP1838HD+ H hydrauliczny Uszczelka G rill Zestaw Komponenty
Schematyczny diagram
Dodatkowe uwagi
Ten zestaw został specjalnie zaprojektowany do wiertnicy skalnej hydraulicznej RD18U. Zestaw zawiera łącznie ponad 120 akcesoriów, z podziałem szczegółowym następującym poniżej:
Część nr |
ILOŚĆ |
Nazwa w języku angielskim |
Uwagi |
0653903800 |
1 |
Uszczelka |
|
0661102000 |
1 |
Uszczelniacz pierścieniowy |
|
0661103400 |
2 |
Uszczelniacz pierścieniowy |
|
0663210062 |
2 |
O-kręg |
|
0663210576 |
1 |
O-kręg |
|
0663212000 |
2 |
O-kręg |
|
0663213301 |
4 |
O-kręg |
|
0663612100 |
3 |
O-kręg |
|
0663613401 |
2 |
O-kręg |
|
0663613500 |
1 |
O-kręg |
|
0663613800 |
1 |
O-kręg |
|
0666718801 |
1 |
Uszczelka wargowa promieniowa |
|
0667120600 |
1 |
Uszczelka |
|
3115169700 |
2 |
Uszczelniacz pierścieniowy |
|
3115298800 |
2 |
Pierścień uszczelniający |
|
3115324500 |
2 |
Pierścień uszczelniający |
|
3115328913 |
2 |
Pierścień uszczelniający |
|
3115328923 |
1 |
Pierścień uszczelniający |
|
3115329018 |
1 |
Pierścień uszczelniający |
|
3115514601 |
1 |
Pierścień uszczelniający |
|
3115097000 |
2 |
Zestaw uszczelnień |
|
3115115600 |
2 |
Zestaw uszczelnień |
|
3115187900 |
1 |
Zestaw uszczelnień |
|
3115188000 |
1 |
Zestaw uszczelnień |
|
3115347390 |
4 |
Zestaw uszczelek silnika hydraulicznego |
|
0509022100 |
1 |
Łożysko toczne |
90/140×32 |
0509022300 |
1 |
Łożysko toczne |
|
0516150401 |
1 |
Igłowe pod rollingi |
22/34×16 |
0516153800 |
1 |
Igłowe pod rollingi |
|
3115188100 |
1 |
Waleczek przewodniczy |
|
3115211200 |
1 |
PRZEWODNIK |
|
3115274200 |
1 |
Rękaw naprowadzający |
39,2 × 3, 90 SHORE |
3115296801 |
1 |
Wkładka trzpienia obrotowego |
|
3115535802 |
1 |
Liner |
|
3115082400 |
1 |
RĘKAW |
28/44 × 8, 90 NBR/108 |
0259001100 |
4 |
Wtyczka gwintowa |
HELI-COIL M14×1,5D |
0259006800 |
2 |
Wtyczka gwintowa |
HELI-COIL M12×1,5D |
0259031100 |
5 |
Wtyczka gwintowa |
HELI-COIL M20×2×1,5D |
0259206100 |
7 |
Wtyczka gwintowa |
HELI-COIL M16×1,5D |
0686420103 |
1 |
Wtyczka |
|
0686644200 |
1 |
Wtyczka |
TYP B – STAL KLASA WYTRZYMALOŚCI 5.8 |
0686644704 |
2 |
Wtyczka |
|
0686901054 |
1 |
Korek ochronny |
|
0686911000 |
1 |
Korek ochronny |
|
3115026300 |
3 |
Wtyczka |
|
3115182500 |
1 |
Korek do rur |
M22×1.5 |
3115187000 |
3 |
Korek ochronny |
|
3115240100 |
1 |
Korek do rur |
G1/4 |
3115329100 |
1 |
Korek regulacyjny |
|
0147143803 |
4 |
Boltek z gniazdka sześciokątnego |
M14×30 – klasa wytrzymałości 8.8 |
0147148103 |
3 |
Śruba o głowicy sześciokątnej |
M16×60 – klasa wytrzymałości 8.8 |
0211196084 |
2 |
Śruba |
24,2×3, twardość 90 SHORE |
3115116500 |
4 |
Śruba przegubowa |
Nie sprzedawane osobno |
3115145700 |
1 |
Śruba boczna |
|
3115270210 |
6 |
Śruba mocująca |
|
3115321400 |
1 |
Owoce |
|
3115361300 |
4 |
Śruba przegubowa |
|
3115176500 |
1 |
Tłoczek zaworu |
Lewo |
3115207605 |
1 |
Pokrywa zaworów |
|
3115207703 |
1 |
Pokrywa zaworów |
- Tak, prawda. |
3115238300 |
1 |
Końcówka zaworu |
|
3115238400 |
1 |
Siedzenie zaworu |
|
3115297100 |
1 |
Tłoczek amortyzacyjny |
9.3/10.9×9 |
3115363501 |
1 |
Tłok |
|
3115376800 |
3 |
Zestaw zaworu |
|
3115505001 |
1 |
Wodzik tłoka |
|
3115168000 |
1 |
Wodzik tłoka |
|
3115027400 |
1 |
Koło zębate |
28/45×17 |
3115082100 |
1 |
Wał |
|
3115503581 |
1 |
Obudowa przekładni |
|
3115194480 |
1 |
Cylinder |
|
3115277280 |
1 |
Obudowa uszczelnienia |
Nie sprzedawane osobno |
3115348100 |
1 |
Główka tylna |
|
3115527422 |
1 |
Część pośrednia |
|
3115527480 |
1 |
Część pośrednia kompletna |
|
3115527580 |
1 |
Obudowa uszczelnienia kompletna |
|
3115345500 |
1 |
Płyta łącząca |
M12×35 – klasa wytrzymałości 12,9 |
3115182201 |
3 |
Membrana |
|
3115271490 |
1 |
Zestaw etykiet |
|
3115271590 |
1 |
Zestaw etykiet |
|
3115281591 |
1 |
Akumulator zwrotny |
W tym uchwyt |
3115345181 |
1 |
Kompletny akumulator |
|
3115351181 |
1 |
Kompletny akumulator |
|
3115531380 |
1 |
Kompletny uchwyt obrotowy |
|
3115531400 |
1 |
Sterownik |
|
3115027300 |
1 |
Wypłata płaska |
|
3115029701 |
1 |
Wkładka regulacyjna |
0.10mm |
3115029702 |
1 |
Wkładka regulacyjna |
0.15mm |
3115029703 |
1 |
Wkładka regulacyjna |
0.5mm |
3115082300 |
1 |
Pralka |
|
3115174606 |
4 |
Węzeł |
M8×8, D=1,7 |
3115536000 |
1 |
Sprężyna tarczowa |
M8×8, D=1,7 |
0335216900 |
1 |
Obwodnik |
SGH100×3 DIN472 |
0544216200 |
1 |
Garnka tłuszczowa |
R1/8 |
Wszystkie części są kompletne i w pełni zgodne, umożliwiając kompleksową modernizację i wymianę systemu uszczelnienia, systemu przekładni oraz systemu uderzeniowego tego sprzętu.
