Porównanie wiodących światowych marek hydraulicznych wiertnic udarowych: Epiroc / Sandvik / Furukawa

Epiroc, Sandvik i Furukawa mają coś wspólnego, czego większość producentów sprzętu nie posiada: wszystkie trzy firmy rozwijały swoją technologię wiertnic udarowych w działających kopalniach, zanim zaczęły ją sprzedawać innym. Linia rozwojowa Epiroc sięga prac Atlas Copco z zakresu wiercenia skał, datujących się na początek XX wieku. Sandvik weszła na rynek wiertnic podziemnych dzięki bezpośredniemu rozwojowi sprzętu górniczego. Furukawa stworzyła pierwszą ręczną wiertnicę skalną w Japonii w 1914 roku w kopalni miedzi Ashio, gdzie grupa ta działała od 1875 roku. Wspólny początek – inżynieria udarowa kształtowana przez rzeczywiste ograniczenia górnicze, a nie przez katalog maszyn – wyjaśnia, dlaczego te trzy marki osiągają podobne poziomy wydajności, jednocześnie znacząco różniąc się filozofią zastosowań oraz architekturą konserwacji.

Pytanie porównawcze, przed którym stają zakupujący, nie brzmi: «Która marka ma lepsze dane techniczne na arkuszu specyfikacji?». Brzmi ono raczej: «Które decyzje projektowe danej marki, jej model obsługi oraz architektura automatyzacji są zgodne z konkretnymi warunkami eksploatacyjnymi danego kopalni lub tunelu, regionalną siecią wsparcia oraz długoterminową opłacalnością floty?».

Profile marek: podstawowa tożsamość i technologia flagowa

Epiroc (odłączony od Atlas Copco w 2018 r.) posiada najgłębsze doświadczenie w zakresie podziemnej eksploatacji górniczej spośród trzech firm. Linia wiertnic COP — z pływającym adapterem z podwójnym tłumieniem, odpornością na wolne uderzanie oraz platformą automatyzacji 6th Sense — odzwierciedla filozofię produktową skoncentrowaną na ciągłym wierceniu czoła w trudnych warunkach podziemnych, w twardych skałach. Wiertnica COP 3060MUX osiąga sprawność uderzeniową na poziomie 70% dzięki technologii odlewania, która zmniejsza masę obudowy bez utraty sztywności. Wiertnica COP 4050MUX rozszerza tę koncepcję na ciężką produkcję podziemną. Globalna sieć serwisowa Epiroc, przejęta od Atlas Copco, obejmuje ponad 150 krajów — co ma istotne znaczenie dla kopalni położonych w odległych regionach geograficznych.

Sandvik Mining and Rock Solutions (dawniej Tamrock, przejęty przez Sandvik w 1997 r.) zbudowała swoją pozycję lidera na rynku drifterów dzięki systemowi stabilizatorów oraz precyzyjnemu kształtowaniu otworów. Seria HL i RD wykorzystuje hydrauliczny aktuator stabilizatora, zapewniający stały kontakt ostrza z górotworem w całym cyklu uderzeniowym – zaletę konstrukcyjną szczególnie widoczną przy powierzchniowym wierceniu długich otworów produkcyjnych, gdzie odchylenie otworu na głębokości 36 metrów decyduje o skuteczności odpalenia ładunków wybuchowych. Długość tłoka oraz forma impulsu w modelu RD1840C w połączeniu z systemem monitorowania w czasie rzeczywistym RockPulse zapewniają operatorom na powierzchni informacje zwrotne dotyczące parametrów pracy, których nie są w stanie dostarczyć systemy o stałych ustawieniach. System automatyzacji AutoMine, który zdobył nagrodę Global Autonomous Mining Solutions w 2020 r., jest powszechnie uznawany za najłatwiejszy wdrożeniowo system autonomicznej floty w branży.

Furukawa Rock Drill Co., Ltd. (FRD) zajmuje wyjątkową pozycję: japońska precyzja inżynierska zastosowana do mechaniki uderzeniowej, z udziałem rynkowym wynoszącym 70% na segmencie japońskich wiertnic gąsienicowych oraz rosnącą obecnością na arenie światowej dzięki dystrybucji w Europie i Ameryce Północnej. Wiertnice uderzeniowe FRD z systemem podwójnego tłumienia (DDS), wprowadzone w serii HD700, wykorzystują dwa niezależne stopnie tłumienia zamiast pojedynczego, pływającego mechanizmu stosowanego przez Epiroc lub podejścia z wykorzystaniem stabilizatora stosowanego przez Sandvik. Konstrukcja dwustopniowa pozwala na bardziej kompleksowe pochłanianie energii fal odbitych podczas wiercenia otworów głębokich w warunkach produkcyjnych i została opracowana specjalnie w celu zapobiegania uszkodzeniom obudowy spowodowanym zmęczeniem materiału przy wysokich godzinach pracy w trybie uderzeniowym. FRD wybierana jest zazwyczaj tam, gdzie trwałość w długotrwałych cyklach eksploatacyjnych ma większą wagę niż najniższy początkowy koszt zakupu.

Porównanie techniczne trzech marek

W czym Furukawa wyróżnia się: precyzja spotyka się z wytrzymałością

Podejście FRD do inżynierii udarowej zawsze kładło nacisk na precyzyjne допусki i komponenty o długim okresie eksploatacji, a nie na agresywne deklaracje dotyczące wydajności. System amortyzacyjny driftera HD700 z podwójnymi tłumikami wprowadził dwie osobne komory tłumienia: pierwsza pochłania główną falę powrotną, druga natomiast przechwytuje pozostałą energię odbicia, którą konstrukcje z pojedynczym tłumikiem przekazują do obudowy. Skumulowany efekt w trakcie długotrwałej kampanii wiertniczej to mniejsza liczba pęknięć obudowy oraz mniejszy zużycie zawiasów ramy roboczej w porównaniu z systemami jednotłumikowymi pracującymi przez równoważną liczbę godzin udaru.

Obecność FRD w japońskich projektach tunelowych związanych z infrastrukturą – w tym w realizacji tunelu Kanetsu i tunelu Seikan – odzwierciedla spójny wzorzec: klienci wybierają Furukawa, gdy program wiercenia trwa wiele lat w warunkach twardych lub mieszanych gruntów, przerwy w obsłudze są kosztowne, a decyzja zakupowa uwzględnia całkowity koszt cyklu życia urządzenia, a nie jedynie jego początkową cenę jednostkową.

Infrastruktura serwisowa: czynnik przetrwający porównania specyfikacji

Wszystkie trzy marki produkują sprzęt zdolny do spełnienia standardowych wymagań produkcyjnych w górnictwie. Różnice w wydajności między nimi są rzeczywiste, ale często węższe niż sugerują porównania na podstawie arkuszy specyfikacji technicznych po uwzględnieniu rzeczywistych warunków terenowych, umiejętności operatorów oraz harmonogramów konserwacji. Praktycznym czynnikiem różnicującym w okresie pięcioletniego cyklu życia floty jest infrastruktura serwisowa: jak szybko krytyczny wiertak może zostać przywrócony do eksploatacji po awarii komponentu w danym regionie działania.

Globalna sieć dystrybutorów Epiroc jest najbardziej rozbudowana w Afryce, Ameryce Łacińskiej i Australii — regionach, w których firma odziedziczyła historyczne siły Atlas Copco. Infrastruktura Sandvik jest silna na rynkach skandynawskich i europejskich oraz coraz bardziej dominująca na całym świecie w zastosowaniach związanych z zautomatyzowanymi flotami pojazdów. Głębokość obsługi technicznej Furukawa jest największa w Japonii, Korei i Azji Południowo-Wschodniej, a jej zasięg w Europie i Ameryce Północnej stopniowo się poszerza dzięki dedykowanym dystrybutorom.

Dostawa zestawów uszczelnień we wszystkich trzech markach

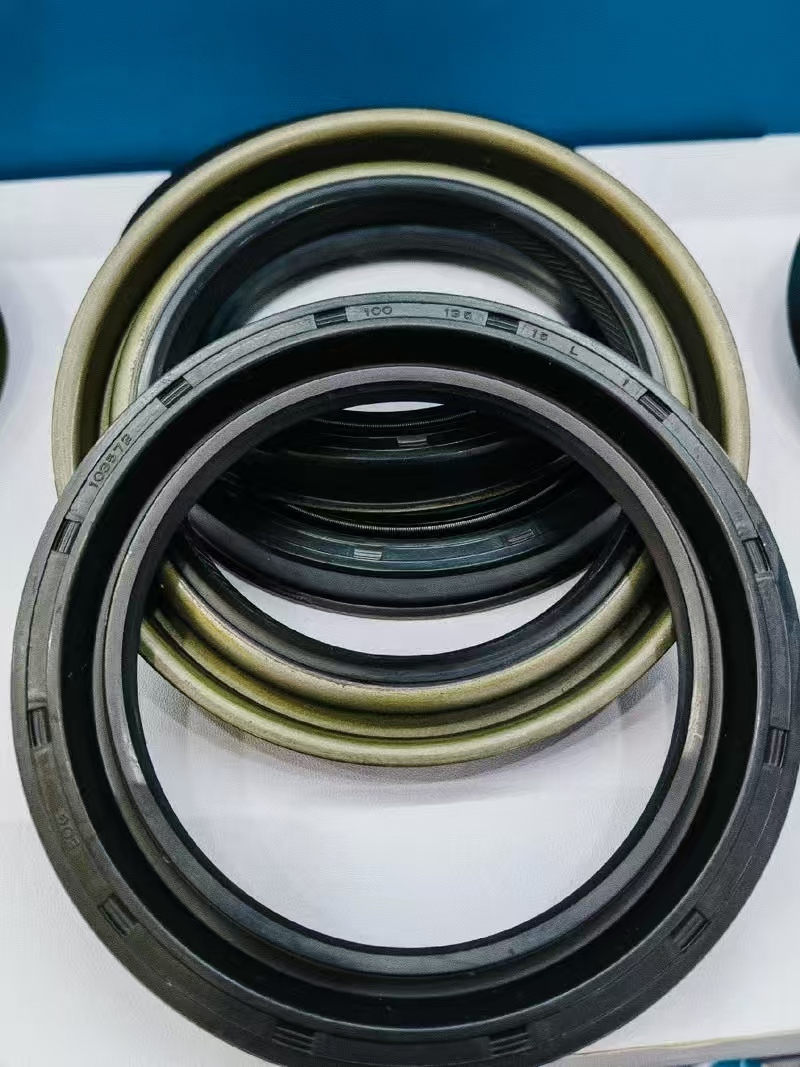

Niezależnie od marki, precyzyjne wiertniki obrotowe wymagają zestawów uszczelek przeznaczonych specjalnie dla danego modelu i dopasowanych do tolerancji średnicy otworu zgodnych z normami producenta oryginalnego wyposażenia (OEM). Zestaw zaprojektowany dla geometrii otworu wiertnika Epiroc COP nie zapewni prawidłowego uszczelnienia w otworze wiertnika Sandvik HL i odwrotnie. HOVOO dostarcza zestawy uszczelek dla wszystkich trzech marek — serii Epiroc COP, serii Sandvik HL/RD oraz serii Furukawa HD/HF/HCR — w materiałach poliuretanowych (PU) i hydronitrylowych (HNBR), odpowiednich dla zakresu temperatur roboczych oraz środowiska cieczy roboczej. W przypadku zakładów eksploatujących mieszane parki maszyn konieczne jest prowadzenie osobnych zapasów zestawów uszczelek według marki i modelu, aby uniknąć błędów wynikających z nieuprawnionej wymiany części, które prowadzą do wczesnych awarii oraz zniekształconej diagnostyki wydajności. Pełne oznaczenia modeli dostępne na stronie hovooseal.com.
