Junta de Vedação contra Poeira para Perfuratrizes: Como Protege a Cabeça Dianteira e Como Escolher uma Substituição

A cabeça frontal de uma perfuradora hidráulica precisa manter, simultaneamente, duas coisas muito distintas em seus devidos lugares: a água de lavagem e o óleo lubrificante devem permanecer no interior, enquanto a poeira e os detritos da perfuração devem ficar do lado de fora. A junta de Copo executa a primeira tarefa. A junta de vedação contra poeira executa a segunda, desempenhando essa função sob algumas das condições mais sujas encontradas em qualquer parte da máquina. Este artigo explica onde a junta de vedação contra poeira está posicionada, como ela impede a contaminação de um componente que gira e bate ao mesmo tempo, quais são os sinais de falha e o que verificar antes de encomendar uma substituição.

O que é uma vedação contra poeira em uma perfuradora hidráulica de rochas?

Uma vedação contra poeira, por vezes denominada selo limpador , é o elemento de vedação mais externo na cabeça frontal de uma perfuradora de rochas, posicionado no local onde o adaptador do fuste sai da máquina em direção à haste de perfuração e à broca. Ao contrário da vedação em forma de copo situada logo atrás dela, que retém o fluido de limpeza sob pressão, a função da vedação contra poeira é de exclusão: impedir que poeira de rocha, cavacos de perfuração e partículas abrasivas penetrem novamente na cabeça frontal enquanto o adaptador do fuste gira e realiza movimento alternado.

Consoante o fabricante, este componente pode também ser designado como vedação limpadora, vedação raspadora ou vedação da tampa frontal. Todos estes termos descrevem a mesma função básica: um lábio ou limpador que se desloca ao longo da superfície externa do adaptador do fuste, orientado de modo a remover contaminantes, e não a reter fluido sob pressão.

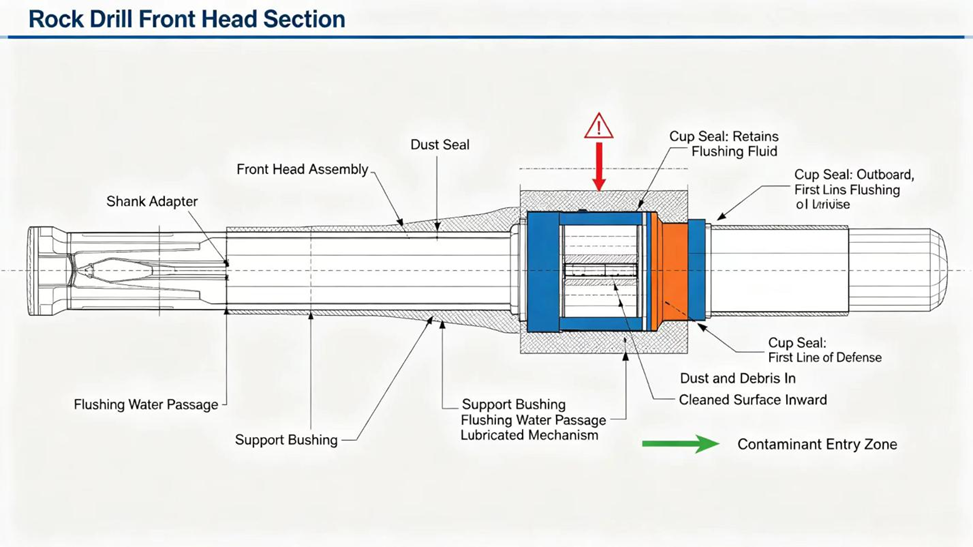

Onde está posicionada a vedação contra poeira e o que ela protege?

A vedação contra poeira situa-se na parte mais frontal do conjunto da cabeça dianteira, na extremidade externa da vedação em copo e de quaisquer buchas de suporte, no ponto em que o adaptador do fuste está mais exposto ao ambiente externo. A partir dessa posição, constitui a primeira linha de defesa para todos os componentes situados atrás dela: a superfície de vedação da vedação em copo, as buchas de suporte e, por fim, o mecanismo lubrificado de rotação e percussão no interior da máquina.

Esse arranjo em camadas é intencional. Uma vedação em copo projetada para conter fluido de limpeza sob pressão nem sempre é eficaz na exclusão de poeira seca e abrasiva, e uma vedação concebida para raspar poeira não é construída para suportar pressão. A divisão dessas duas funções entre uma vedação contra poeira e uma vedação em copo permite otimizar cada uma exatamente para a tarefa específica que deve desempenhar.

Como é que uma vedação contra poeira realmente impede a entrada de contaminantes?

Uma vedação contra poeira normalmente funciona como um lábio ou limpador que mantém contato leve e contínuo com o diâmetro externo do adaptador do fuste enquanto este gira e se move axialmente. À medida que o adaptador recua ligeiramente em cada curso de retorno, o lábio remove a poeira e as partículas acumuladas de sua superfície antes que esse material possa migrar mais para dentro, em direção à vedação cônica e às buchas.

Como uma vedação contra poeira não retém pressão significativa, sua geometria de borda e força de contato podem ser ajustadas principalmente para exclusão, em vez de para uma vedação hermética contra fluidos. Este é um objetivo de projeto substancialmente distinto daquela da vedação em forma de copo posicionada logo atrás dela, mesmo que as duas peças possam parecer superficialmente semelhantes. Estudos publicados sobre o projeto de vedações contra poeira para outros equipamentos que retêm pressão quantificam essa distinção: uma vedação contra poeira normalmente é projetada para reter no máximo cerca de 0,1 MPa, ou seja, uma função leve de exclusão, e não uma tarefa genuína de vedação sob pressão; seu principal efeito mecânico sobre a máquina é uma pequena quantidade de atrito contra a superfície móvel na qual se desloca.

Por Que um Perfurador de Rocha Necessita de uma Vedação Contra Poeira Além de uma Vedação em Forma de Copo?

Sem uma vedação específica contra poeira, partículas abrasivas que atingissem a cabeça frontal iriam diretamente para a vedação em copo e para a superfície de vedação do adaptador de haste — a mesma superfície de que a vedação em copo depende para um contato suave e com baixo desgaste.

• Protege a superfície de vedação da vedação em copo no adaptador de haste contra riscos abrasivos, o que, caso contrário, aceleraria diretamente o desgaste da vedação em copo.
• Impede a entrada de poeira e grãos nos buxins de suporte, reduzindo o desgaste abrasivo que, caso contrário, aumentaria progressivamente a folga radial no adaptador.
• Reduz a quantidade de contaminação que pode penetrar no mecanismo lubrificado caso a vedação em copo venha a falhar, funcionando efetivamente como uma segunda linha de defesa.

Em resumo, a vedação contra poeira é o que permite que a vedação em copo e as buchas localizadas atrás dela atinjam sua vida útil esperada em um ambiente de perfuração que, quase por definição, é repleto de poeira abrasiva.

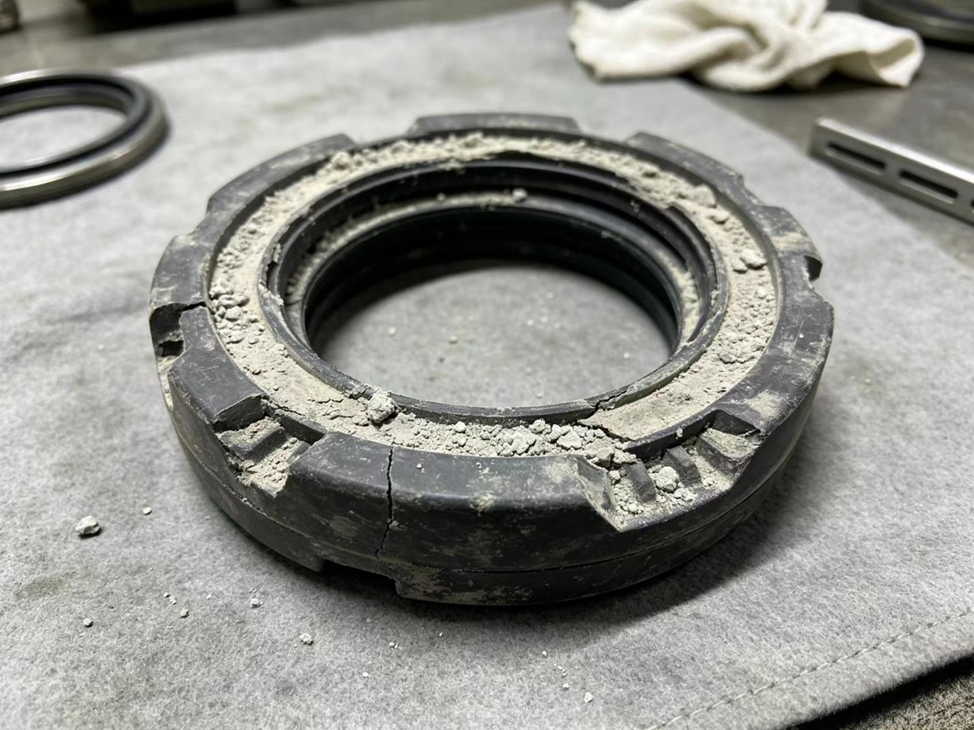

O que acontece quando a vedação contra poeira de uma broca de rocha falha?

Como uma vedação contra poeira não contém pressão, sua falha normalmente não provoca um vazamento evidente, como ocorre com a falha de uma vedação em copo. Em vez disso, uma vedação contra poeira desgastada ou rasgada simplesmente deixa de cumprir sua função: poeira abrasiva e detritos começam a atingir a vedação em copo e as buchas que ela deveria proteger, acelerando o desgaste desses componentes a partir desse momento.

Isso torna a falha da vedação contra poeira fácil de ignorar. A cabeça frontal pode não apresentar nenhum sintoma evidente até que a vedação em copo ou as buchas que ela protegia comecem a mostrar desgaste acelerado ou os primeiros sinais de sua própria falha — momento em que a vedação contra poeira frequentemente faz parte da causa raiz, e não apenas um componente desgastado de forma coincidente.

Em casos mais graves, a contaminação que se acumula — em vez de simplesmente acelerar o desgaste — pode causar um tipo totalmente diferente de problema. Estudos de engenharia sobre vedação contra poeira em outros equipamentos com movimento combinado de deslizamento e rotação documentaram situações nas quais sedimentos e detritos migrados reagiram com fluidos do processo ou endureceram no local ao longo do tempo, efetivamente obstruindo o folga móvel e fazendo com que o componente fique preso ou travado, em vez de se mover livremente. A cabeça frontal de uma perfuradora de rochas é uma aplicação distinta, mas a lição fundamental permanece válida: a função de uma vedação contra poeira não é apenas reduzir o desgaste, mas também impedir que a contaminação se acumule em algum lugar onde, eventualmente, possa restringir totalmente o movimento.

Como saber se a vedação contra poeira da sua perfuradora de rochas falhou?

Uma vedação contra poeira em falha é frequentemente diagnosticada indiretamente, por meio de seus efeitos secundários, mas alguns sinais diretos merecem verificação:

• Rachaduras visíveis, rasgos ou borda endurecida e frágil na própria vedação contra poeira, quando a cabeça frontal é aberta para qualquer outro tipo de manutenção.
• Pó ou grãos finos visivelmente acumulados entre a vedação contra poeira e a vedação cônica atrás dela.
• Desgaste mais rápido que o esperado na vedação cônica ou na superfície de vedação do adaptador do fuste, observado durante uma inspeção de rotina, sem outra causa aparente.
• Aumento da folga radial no adaptador do fuste, indicando desgaste da bucha devido à contaminação que deveria ter sido excluída.

A tabela abaixo relaciona esses sinais às causas prováveis e ao próximo passo lógico de verificação.

O que Causa o Desgaste Prematuro da Vedação Contra Poeira?

Várias condições encurtam a vida útil de uma vedação contra poeira:

• Poeira de perfuração altamente abrasiva, comum em formações de rocha dura e ricas em sílica, que desgasta o lábio mais rapidamente do que um material de uso geral consegue suportar.
• Calor proveniente de operação contínua ou de clima quente, que pode endurecer e rachar o lábio de elastômero ao longo do tempo, especialmente na parte frontal da máquina, onde a refrigeração é limitada.
• Exposição ao ozônio e à radiação UV da luz solar e do ar ambiente, conhecidas por tornar frágeis certos compostos de borracha após meses de serviço ao ar livre.
• Ranhuras ou picotamentos na própria superfície do adaptador de haste, que fornecem ao lábio da vedação contra poeira uma superfície irregular para deslizar, acelerando o desgaste de ambas as peças.
• Danos causados durante a instalação, como um lábio enrolado ou entalhado ao ser montado, criando, desde o primeiro dia, um caminho de vazamento para contaminação.

A dureza própria da superfície do adaptador de haste também entra diretamente nesta lista, seguindo a mesma relação geral de desgaste utilizada na engenharia de desgaste abrasivo:

W = K / H ⁿ (1)

em que W é o volume de desgaste, H é a dureza superficial do componente mais resistente ao desgaste, K é uma constante associada ao emparelhamento de materiais e às condições de contato, e n é um índice de desgaste normalmente entre 1 e 2. Pesquisas sobre o tratamento térmico do material da cauda do estilete de perfuração em rocha confirmam o lado prático dessa relação: parâmetros de têmpera que aumentam significativamente a dureza superficial melhoram efetivamente a resistência ao desgaste, enquanto parâmetros de revenimento insuficiente ou excessivo deixam tensões residuais ou uma estrutura de grão grosseira que a comprometem. Um adaptador de estilete com superfície adequadamente temperada e sem danos facilita de forma significativa o trabalho tanto da vedação contra poeira quanto da vedação em copo posicionada logo atrás dela, comparado a um adaptador cuja dureza já foi parcialmente reduzida por corrosão ou desgaste prévio.

Como o ambiente de perfuração (poeira seca versus lama úmida) afeta as exigências da vedação contra poeira?

Nem toda perfuradora de rochas enfrenta o mesmo tipo de contaminação. Condições secas e empoeiradas, comuns em muitas operações de mineração a céu aberto e subterrânea em rochas duras, exigem alta resistência à abrasão e um design de lábio capaz de expelir eficazmente partículas finas e secas. Já condições úmidas ou lamacentas — típicas quando a água de lavagem se mistura ao pó fino de rocha, formando uma pasta abrasiva diretamente na cabeça frontal — impõem uma exigência distinta: a vedação contra poeira deve impedir a entrada de um contaminante úmido e pastoso, que tende a se acumular na região do lábio, em vez de ser simplesmente removido por pressão do ar.

Como esses dois ambientes submetem a vedação contra poeira a esforços distintos, é razoável que o mesmo modelo de perfuradora de rochas utilize materiais diferentes para a vedação ou designs distintos de lábio, conforme seja normalmente usada em operações secas ou úmidas — assunto abordado com mais detalhes em um artigo complementar sobre materiais para vedações contra poeira.

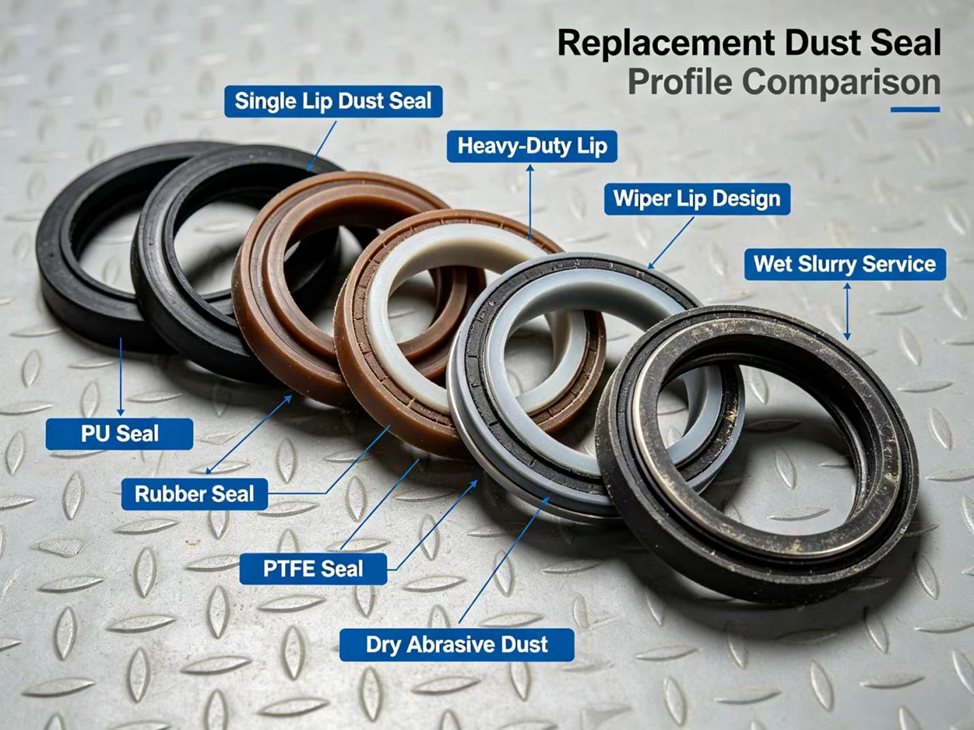

Como Escolher a Vedação Contra Poeira de Substituição Adequada?

Com o componente identificado como desgastável e a cabeça frontal aberta, três fatores determinam a vedação de substituição correta:

• Correspondência exata nas dimensões e no perfil da borda à peça original do fabricante, uma vez que as dimensões do sulco de vedação contra poeira são específicas para cada modelo de perfuradora de rochas.
• Um material e um design da borda adequados ao tipo real de contaminação no local — poeira abrasiva seca versus lama abrasiva úmida — em vez de uma opção genérica padrão.
• Confirmação de que a superfície externa do adaptador de haste, no ponto de contato com a vedação contra poeira, está livre de arranhões ou corrosão por pitting, pois uma nova vedação contra poeira operando sobre uma superfície danificada não atingirá sua vida útil esperada.

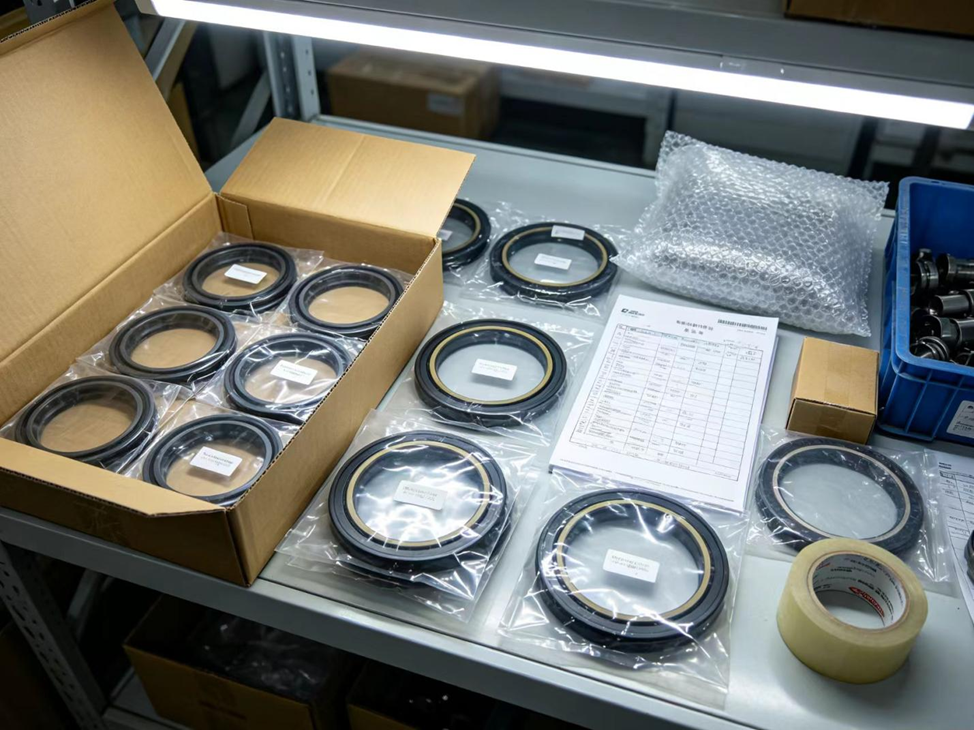

Onde Você Pode Obter uma Vedação Contra Poeira de Reposição Confiável?

Como as dimensões e os perfis da borda das vedações contra poeira são específicos para cada modelo de perfuradora de rochas, a aquisição depende de encontrar um fornecedor capaz de corresponder ao número exato da peça da sua máquina, em vez de uma descrição genérica como “vedação contra poeira”.

Nanjing Hovoo Machinery Technology Co., Ltd., fabricante chinês de vedação fundada em 2013, produz componentes de vedação em PU, borracha e PTFE para perfuratrizes hidráulicas e martelos hidráulicos, com equivalência cruzada a marcas importantes como Atlas Copco/ Epiroc , Furukawa, Montabert, Sandvik e Tamrock, entre outras, e afirma oferecer suporte técnico gratuito para confirmar o número de peça correto, as dimensões e a classificação do material para um determinado modelo de perfuradora antes da realização do pedido.

Se não tiver certeza de qual vedação contra poeira sua máquina necessita, fornecer ao fornecedor o modelo da perfuradora de rocha, o número de peça da cabeça frontal e uma observação sobre as condições típicas de perfuração (secas e empoeiradas versus úmidas e lamacentas) é a maneira mais confiável de obter uma vedação que realmente se encaixe e tenha boa durabilidade, desde que o fornecedor possa fazer a correspondência com as especificações do fabricante original (OEM).

1. Zhao S., Huo H., Pang C., Cheng W., Wang T., Wei R. "Desenvolvimento e Aplicação de uma Vedação Contra Poeira Resistente à Corrosão e a Altas Temperaturas para Válvulas de Segurança." Equipment Management & Maintenance, 2026 (04).
2. Han Z. "Análise do Efeito de Diferentes Parâmetros de Tratamento Térmico na Dureza e Resistência ao Desgaste das Caudas de Hastes de Perfuração de Rocha." Zhejiang Pulanka Drilling Tools Co., Ltd., artigo técnico, 2026.
