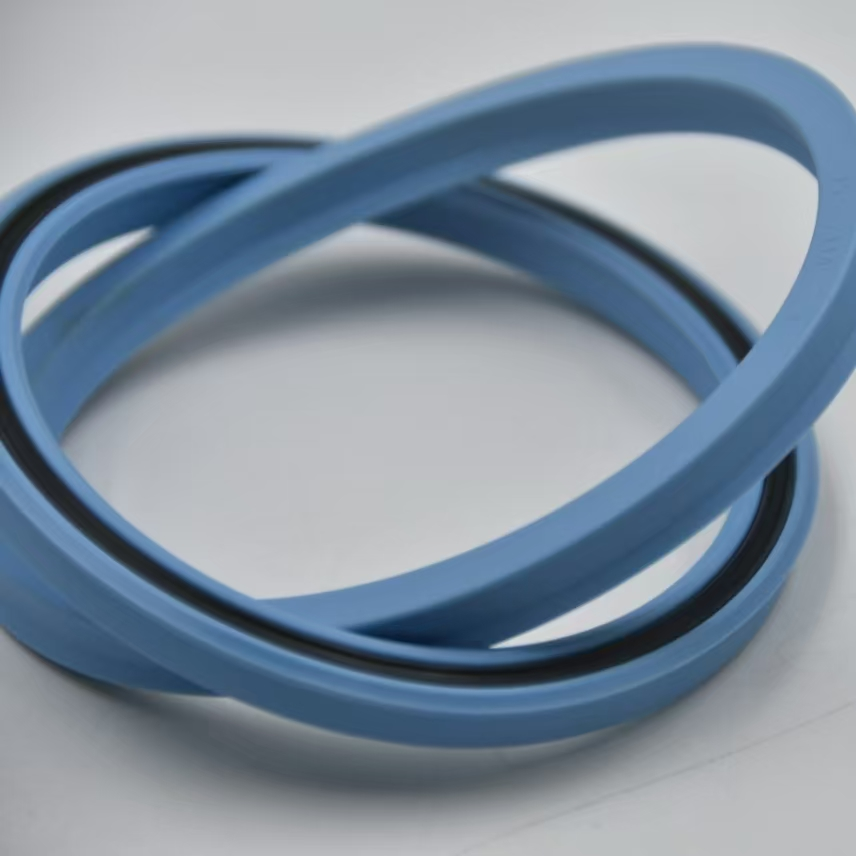

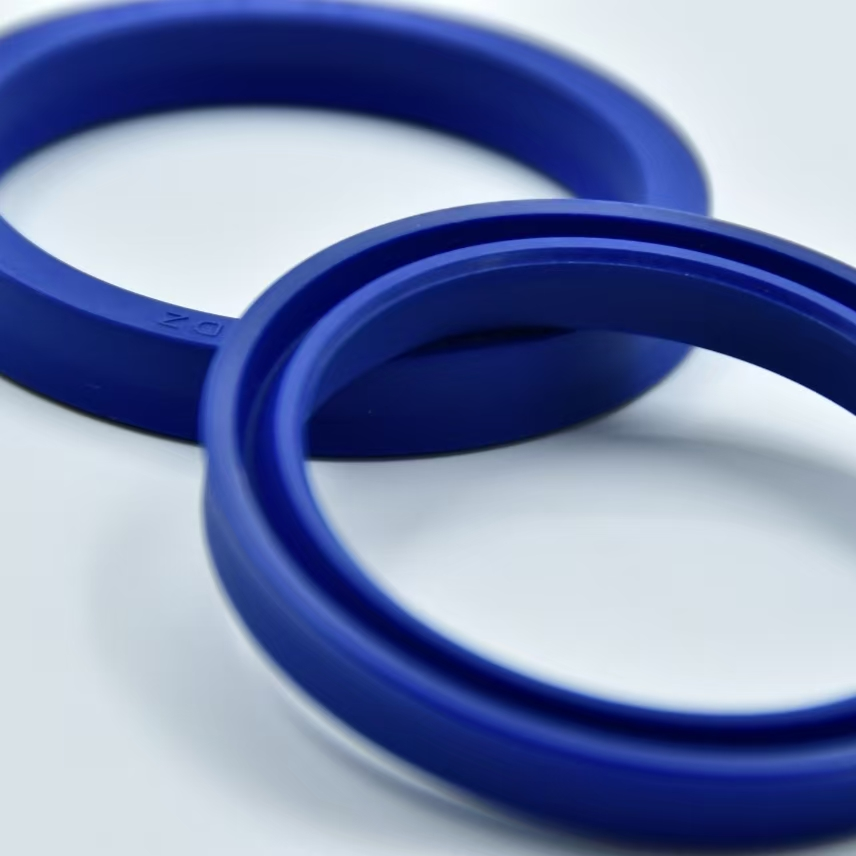

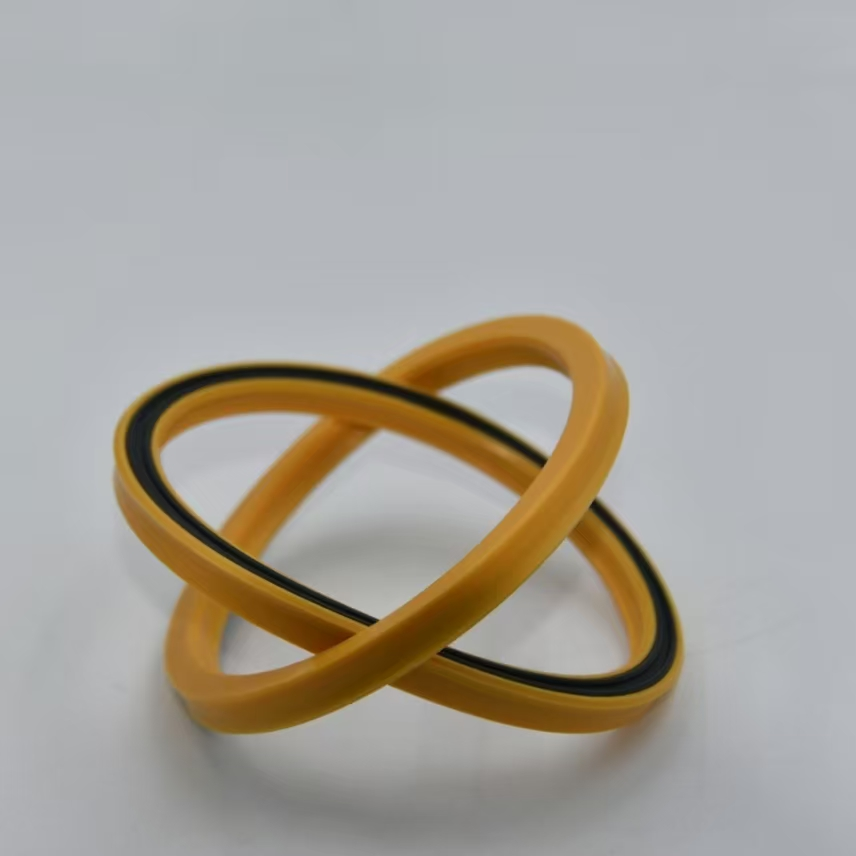

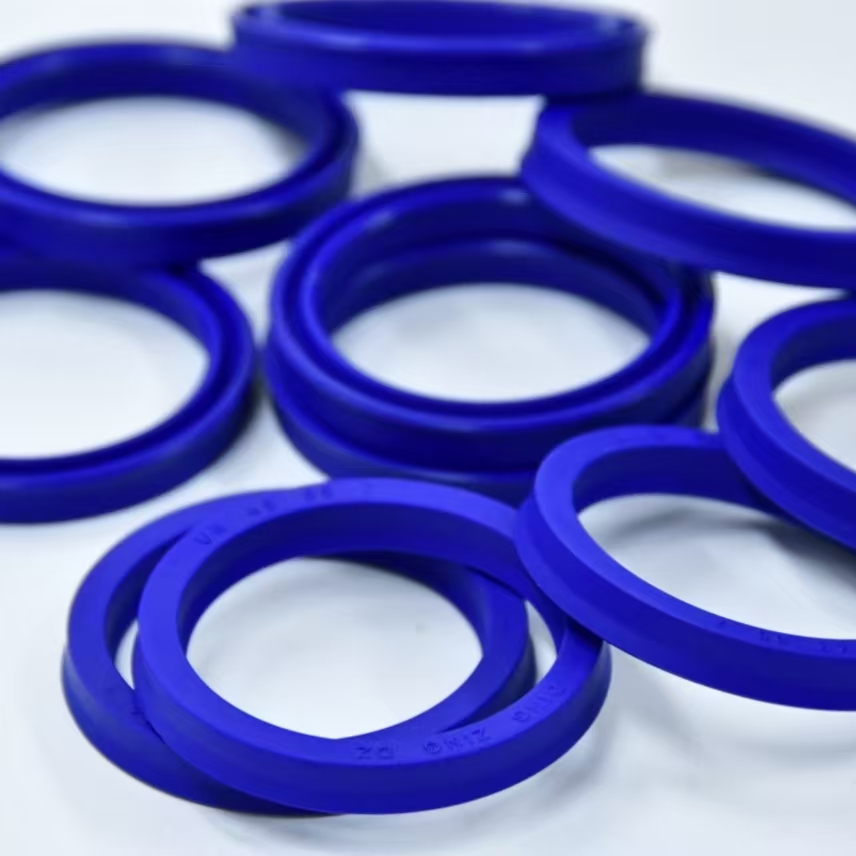

Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto

Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto

Consulta
  • Visão Geral
  • Consulta
  • Produtos Relacionados
Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto
Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto
Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto
Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto
Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto
Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto
Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto
Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto
Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto
Vedação da Série PU UN (UPI/USI/UN/U601) – Descrição do Produto
  • Parâmetros Principais de Desempenho

Item

Especificação

Material principal

Poliuretano (PU) de alta qualidade. PU modificado com PPDI é opcional para condições de trabalho severas

Tipo de selo

Lábio em forma de U, autoapertável

Tipo de Movimento

Movimento linear alternado para sistemas hidráulicos/pneumáticos

Padrão de ranhura

ISO 3601 / GB/T 15242

Faixa de Temperatura

-30 ℃ ~ 120 ℃. Suporta até 130 ℃ por curto período

Pressão de Trabalho

0 ~ 40 MPa. Utilizar anel de apoio em PTFE se a pressão for superior a 20 MPa

Velocidade de vaivém

≤ 0,5 m/s (uso normal); ≤ 0,3 m/s (alta pressão > 30 MPa)

Mídias aplicáveis

Óleo hidráulico mineral, óleo hidráulico sintético, glicol-água, óleo hidráulico de éster fosfórico, graxa industrial, etc.

Principais Características do Material

Resistente ao óleo, resistente ao desgaste, alta resistência ao rasgo, resistente à hidrólise, baixa deformação permanente sob compressão, vedação autorregulável com compensação automática

Temperatura do meio

Mesmo intervalo de temperatura da vedação: -30 °C a 120 °C

  • Tabela de Desempenho e Aplicação do Modelo

Modelo

Partes Aplicáveis

Desempenho Central e Características

Encaixe na Ranhura

Aplicações típicas

Não

Pistão / haste do pistão (uso geral)

Tipo geral padrão, com uma única borda, autorregulável, fácil de instalar, econômico

Ranhura rasa conforme norma ISO 3601

Juntas básicas para máquinas de engenharia, estações hidráulicas e pequenas prensas hidráulicas

UPI

Êmbolo de cilindro hidráulico (apenas)

Para uso em êmbolos, com duplo lábio, antiextrusão, resistente a cargas excêntricas e estável sob alta pressão

Ranhura para êmbolo conforme norma ISO 3601

Êmbolos para máquinas de injeção de plásticos, grandes prensas hidráulicas e equipamentos de forjamento

USI

Haste de êmbolo de cilindro hidráulico (apenas)

Para uso em hastes de êmbolo, com lábio espesso resistente ao desgaste, antierosão, antipoeira e antirrolamento

Ranhura para haste de êmbolo conforme norma ISO 3601

Hastes de pistão para escavadeiras, guindastes, carregadeiras e máquinas mineradoras

U601

Pistão / haste de pistão para sistemas de alta precisão

Fórmula aprimorada de poliuretano (PU), borda de vedação de baixo atrito, baixa resistência, baixa geração de calor e bom desempenho sob alta pressão

Ranhura-padrão para sistemas hidráulicos de alta precisão

Máquinas CNC de alta precisão, sistemas de freios automotivos e cilindros hidráulicos servo

3. Regras de instalação e utilização

  1. Direção de instalação: A abertura da borda de vedação deve ficar voltada para o lado sob pressão. Utilize anel de apoio em PTFE se a pressão for superior a 20 MPa.
  2. Antes da instalação: Limpe o cilindro, o pistão, a haste e a ranhura. Remova arestas vivas e rebarbas. Lubrifique a vedação com óleo hidráulico ou graxa. Não utilize ferramentas pontiagudas.
  3. Precisão de instalação: Mantenha a coaxialidade ≤ 0,05 mm. Evite deformações ou esmagamento.
  4. Manutenção diária: Verifique regularmente a vedação. Substitua-a se a borda estiver desgastada, quebrada ou deformada. Limpe o sistema ao realizar a substituição.
  5. Armazenamento: Armazene entre 5 °C e 25 °C, em local seco e bem ventilado. Mantenha afastado da luz solar direta, chuva, óleo, ácidos, álcalis e produtos químicos. Prazo de validade: 12 meses.

4. Principais Vantagens do Produto

  1. Modelos completos: Abrange tipos gerais, apenas para êmbolo, apenas para haste e de alta precisão.
  2. Material de alta qualidade: Poliuretano (PU) personalizado; opcionalmente modificado com PPDI. Funciona bem em condições adversas.
  3. Substituição fácil: Encaixa-se em ranhuras-padrão. Pode substituir diretamente a maioria das vedações semelhantes.
  4. Vedação estável: A borda autoapertável funciona melhor sob pressões mais elevadas. Reduz vazamentos de óleo.
  5. Maior durabilidade: Estrutura otimizada resiste à extrusão, cargas excêntricas e rolamento. Diminui a necessidade de manutenção.

5. Condições de aplicação

Esta série é amplamente utilizada em máquinas de engenharia, metalurgia, máquinas de plástico, máquinas-ferramenta, máquinas para mineração e sistemas hidráulicos automotivos.

Funciona bem em ambientes empoeirados, úmidos, de alta pressão e com movimento alternado de alta frequência.

Não adequado para rotação em alta velocidade ou meios fortemente corrosivos (ácido forte, álcali forte, solvente forte).
