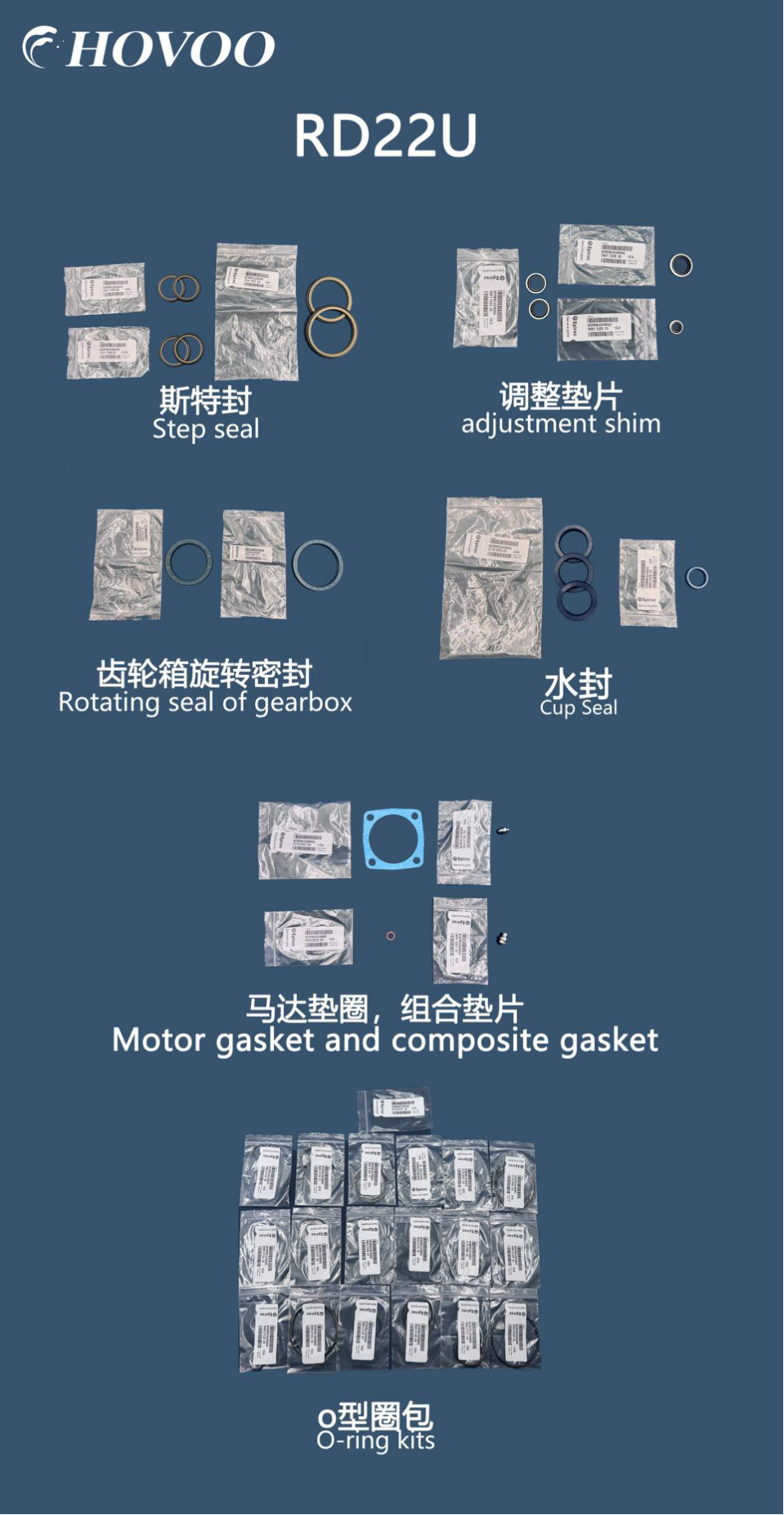

tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U

tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U

Dopyt
  • Prehľad
  • Dopyt
  • SÚVISIACE VÝROBKY
tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U
tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U
tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U
tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U
tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U
tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U
tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U
tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U
tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U
tesniace sady pre hydraulický kameňový vŕtač 8311128851/RD22U

Vlastnosti

Položka

Špecifikácia

Úplný názov zariadenia

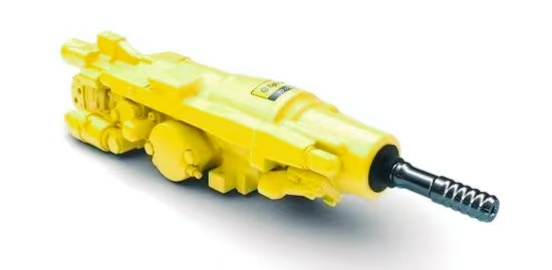

Epiroc Hydraulický kladivový vŕtač RD22U

Typ zariadenia

Hydraulický impulzný kameňolomný vŕtač, nezávislá

štruktúra otáčania

Použiteľné pracovné scenáre

Rozvoj podzemných baní, ražba tunelov, vŕtanie otvorov pre kotvy a výbušných otvorov, kompatibilné s banskými vŕtačmi / tunelovými jumbami

Celková hmotnosť

180 KG

Celková dĺžka (bez hriadeľa)

1008 mm

Menovitý impulzný výkon

22 kW

Frekvencia impulzov vysokého kmitočtu

53 Hz (3180 krát/min)

Štandardný menovitý pracovný tlak oleja

220 bar

S štandardný rozsah priemerov vŕtania

64–102 mm

Rozsah otáčok nezávislého rotačného motora

0–215 ot./min

Maximálny výstupný rotačný krútiaci moment

1050 N·m

Štandardný prietok vyrážacej vody

160 l/min

Menovitá hodnota prevádzkovej hlučnosti

＜106 dB

Základná štrukturálna konfigurácia

Dvojité tlmiče, úplne uzatvorená tlaková konštrukcia, integrovaný mechanizmus pre náraz a rotáciu, modulárna montáž pre jednoduchú údržbu a opravu

A použiteľné vrtáky

T38 / T45

Prispôsobivosť tvrdosti hornín

Stredne tuhé až tuhé horniny (koeficient tvrdosti podľa Protodyakonova f = 8–14)

Zodpovedajúce vrtacie zariadenia

Vrtací jumbo pre podzemné ťažobné práce, pásový vrtací stroj na tunelovanie, vrtací stroj na ukotvenie

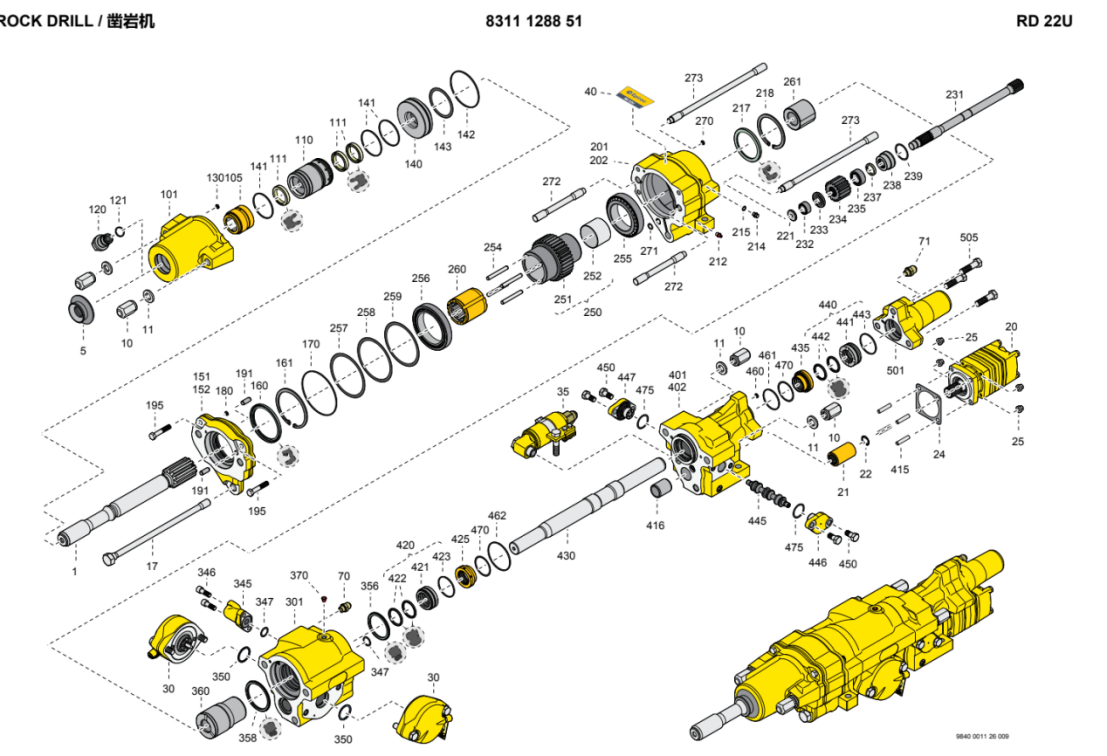

RD22U H hydraulický Uzátvorkovanie D vrták Súprava Komponentmi

Schéma

Dodatočné poznámky

Tento úplný katalóg náhradných dielov je presne prispôsobený profesionálnej údržbe a oprave vrtákov RD22U. Obsahuje všetky základné opotrebovateľné diely vrátane tesniacich súprav, ložísk, spojovacích prvkov a hydraulických konektorov.

Označenie materiálu

Číslo dielu

Množstvo

Popis

čínsky názov

Poznámky

1

-

1

Prenosný prispôsobič

vŕtací klin vrtáka

ADAPTER R28/R32/R38/T38

5

3115223100

1

Vrtákový krúžok

ochranná trubica vŕtacieho klina vrtáka

10

3115028600

4

Kupolová matica

matica

11

3115028700

4

Umývačka

podložka

17

3115145700

1

Bočný skrutkový spoj

bočný skrutkový spoj

20

3115347385

1

Hydraulický motor

hydraulický motor

21

3115027700

1

Spojenie

spojka

22

0335213000

1

Circlip

kliešťový kruh /svorka

SGH 28 × 1,2 DIN 472

24

3115032700

1

Tesnenie

podložka

25

3115395408

4

Matica

matica

30

3201195381

2

Akumulátor

akumulátor

35

3201195491

1

RETURN ACCUM.

akumulátor návratovej olejovej cesty

40

0088001623

1

GRAFIKA VÝROBKU

výkres výrobku

RD 22U

70

3176651200

1

Maminka

pripojka

UNF 3/4 – G 3/8 – PRIAMA

71

3176651400

1

Maminka

pripojka

UNF 7/8 – G 3/8 – PRIAMA

100

-

1

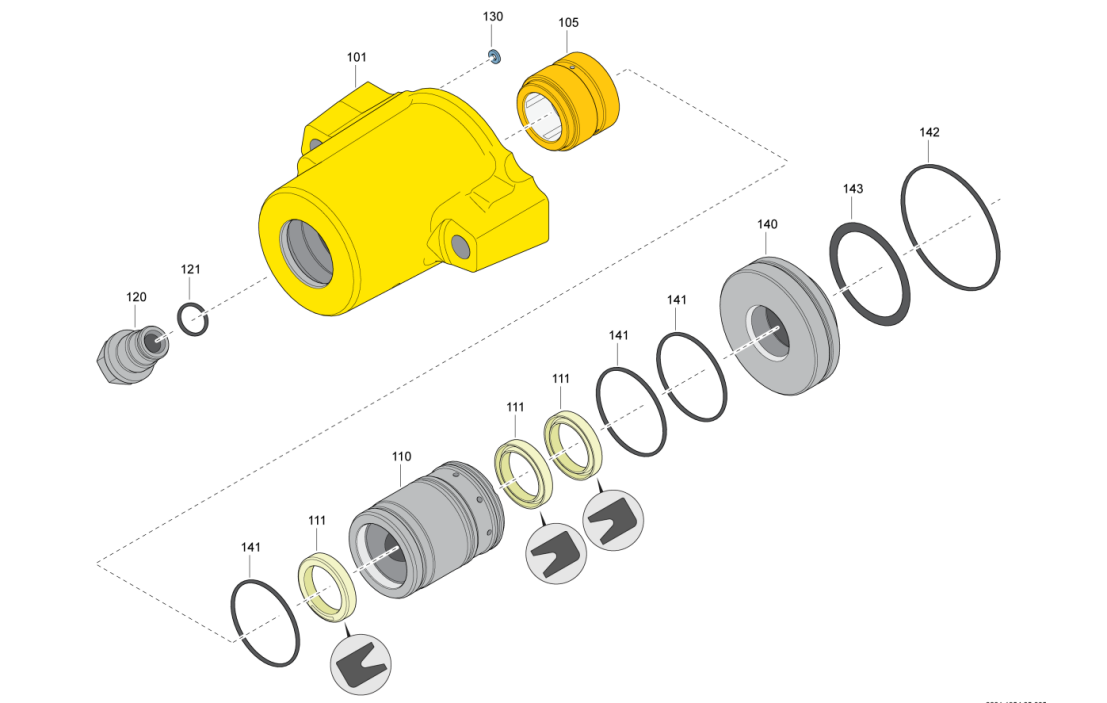

KOMPONENT PREDEJ ČASTI

predný krytový komponent

101

3201195251

1

Predná časť

predný kryt

105

3201195249

1

Príručka

vodiaca hlava

110

3201195248

1

Vyplachovacia hlava

vodné tesnenie

111

3115336500

3

Tesniaca poháriková tesniaca vložka

pohárové tesnenie

45 × 60 × 10

120

3201106300

1

Pripojenie

pripojka

22,2 × 3 / 70 SHORE

121

0663212600

1

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

130

3115324500

1

Pečiatkový prsten

tesniaca manžeta

140

3201195459

1

STOP RING

zastavovací kruh

Peňažka O-Ring

141

5730008000

3

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

104,5 × 3 / 70 Shore

142

0663614500

1

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

79,2 × 5,7 / 70 Shore

143

0663214300

1

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

150

-

1

SKUPINA KRYTU

koncový kryt prevodovky vŕtacej strojníčky

151

3201195173

1

KOMPLETNÝ KRYT

krycia doska

152

-

1

Kryt

krycia doska

160

0666600060

1

Radiálna tesniaca manžeta

radiálna tesniaca manžeta

100 120 7,5 – D 8,5 0013

161

0335217600

1

Circlip

kliešťový kruh /svorka

SGH 120 X 4 DIN 472

170

0663615100

1

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

134,5 X 3 / 70 SHORE

180

3115324500

1

Pečiatkový prsten

tesniaca manžeta

191

0102046000

2

PIN

klin / klin

CP 12 X 30

195

0147140803

2

Skruhový skrutkový spoj, šesťhranná hlavica

šesťhranná skrutka

M 12 × 65 – 8.8 FZB

200

-

1

Puzdro premenového stupňa GR

súprava prevodovky

201

3201195176

1

Puzdro premenového stupňa

kôrka prevodovky

202

-

1

Puzdro premenového stupňa

kôrka prevodovky

212

0544216200

1

Mazací kohútik

mazací kohútik

ISO 7 – R 1/8, typ AH

214

0686420103

1

Zásuvka

zátky / zátky

215

0653903800

1

Tesnenie

podložka

10 / 13,5 X 1 -11 4010 14

217

0666600030

1

Radiálna tesniaca manžeta

radiálna tesniaca manžeta

BABSL 85-105-7,5

218

0335217100

1

Circlip

kliešťový kruh /svorka

SGH 105 X 4 DIN 472

221

3115027300

1

Umývačka

podložka

231

3115082100

1

Šipka

os

22 / 34 X 16

232

0516150401

1

Iglové ložisko

ihlové ložisko

233

3115082300

1

Umývačka

podložka

234

3115027400

1

Prenosové koliesko

koleso

28 / 45 X 17

235

0516153800

1

Iglové ložisko

ihlové ložisko

237

3115316700

1

Tesniaca poháriková tesniaca vložka

pohárové tesnenie

238

3201195197

1

Vodidlá

vodidlá

239

0663915001

1

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

45,22 × 3 / 90 SHORE

250

3201195487

1

ROT. CHUCK. COMPL.

otočný ozubený kľúč

251

-

1

ROT. CHUCK.

otočný ozubený kľúč

252

3201195485

1

ROT. CHUCK. LOŽ.

tenkostenná medená vložka

254

0102042800

4

Rovnobežný kolík

rovnobežný kolík

B1 10 80 - 2 0011 1914 04

255

0509022200

1

Kotúľkové ložisko

valivé ložisko

85 / 130 × 29

256

0509012129

1

Kotúľkové ložisko

valivé ložisko

100 140 25 20 1,5 119000

257

3115029701

1

Podložka

nastavovacia podložka

0,10 mm

258

3115029702

1

Podložka

nastavovacia podložka

0,15 mm

259

3115029703

1

Podložka

nastavovacia podložka

0,5 mm

260

3201195401

1

Vodič

polohovací blok

261

3201195488

1

Otočná vložka

otočná vložka

270

3115324500

1

Pečiatkový prsten

tesniaca manžeta

271

0663212000

1

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

13,3 × 2,4 / 70 SHORE

272

3201195141

2

Stud

dvojhlavý skrutkový spoj

273

3201195142

2

Stud

dvojhlavý skrutkový spoj

300

-

1

SKUPINA PRECHODNÝCH DIELOV

skupina prechodných dielov

301

3201195456

1

PRECHODNÝ DIEL

prechodný diel

345

3115600373

1

PRIPOJOVACIA DOSKA

pripojovacia doska

346

0211196084

2

Skrutka

skruh

MC6S M 12 × 35 – 12,9

347

5750531797

2

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

24.3 0013 3937 90-30

350

3115298800

2

Pečiatkový prsten

tesniaca manžeta

356

3201195191

1

Sadová uzátvorka

tesniaci komplet

358

3201195192

1

Sadová uzátvorka

tesniaci komplet

360

3201195404

1

Tlmiaci piest

tlmiaci piest

370

0686911000

1

Ochranná zátky

ochranná zátky

9,3 / 10,9 × 9

400

-

1

Skupina valcov

teleso vŕtacej strojníčky

401

3201195388

1

ZHLUK VALCA

hydraulický valec

402

-

1

Cylinder

hydraulický valec

415

3115116500

4

Stud

dvojhlavý skrutkový spoj

416

3115027600

1

Príručka

vodiaca hlava

420

3201195391

1

ZHLUK UZATVÁRAJÚCEHO DOMČEKA

súprava uzatvárajúceho domčeka

Predný / kompletný vrátane pozícií 421, 422, 423

421

-

1

Tehla tesnenia

uzatvárajúci domček

422

3201195426

2

Sadová uzátvorka

tesniaci komplet

423

0663613600

1

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

59,5 × 3 / tvrdosť podľa Shore 70

425

3201195492

1

VODIČ PIESTA

vodiaca objímka piesta

430

3201195394

1

Piest

piest

435

3201195395

1

VODIČ PIESTA

vodiaca objímka piesta

440

3201195396

1

ZHLUK UZATVÁRAJÚCEHO DOMČEKA

súprava uzatvárajúceho domčeka

ZADNÝ / ÚPLNÝ VČ. POZ. 441, 442, 443

441

-

1

Tehla tesnenia

uzatvárajúci domček

442

3201195600

2

Sadová uzátvorka

tesniaci komplet

443

0663210577

1

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

56 × 3 / 90 SHORE

445

3115176500

1

Ventilový piest

jadro ventilu

Ľavá

446

3115207704

1

Kryt ventilov

kryt ventilu

Správne

447

3115207605

1

Kryt ventilov

kryt ventilu

450

0147143803

4

Skruhový skrutkový spoj, šesťhranná hlavica

šesťhranná skrutka

M 14 × 30 – 8,8 FZB

460

3115324500

1

Pečiatkový prsten

tesniaca manžeta

461

0663210577

1

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

56 × 3 / 90 SHORE

462

0663210053

1

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

84,5 × 3 / 90 SHORE

470

0663613401

2

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

54,5 × 3 / 90 SHORE

475

0663213301

2

O-ring

Tesniaca krúžková tesniaca manžeta tvaru O

39,2 × 3 / 90 SHORE

500

-

1

Skupina zadnej hlavy

zadný kryt

501

3201195378

1

Spätná časť

zadná krycia doska

505

0147148103

3

Skruhový skrutkový spoj, šesťhranná hlavica

šesťhranná skrutka

M 16 x 60 – 8.8 FZB

600

-

1

Sada štítkov

komponenty štítkov

RD 22U / obsahuje položku 40 T45E, L = 525 (SECOROC 90030022)

-

0686925026

2

Zásuvka

zátky / zátky

G 1/2 A A 27 10 PYLIMID

-

0686925027

2

Zásuvka

zátky / zátky

Zátkový skrutkový závrt G 3/4"

-

-

1

Voliteľná sada

komponenty voliteľnej výbavy

-

31151603 91

1

Súprava prípojok

súprava spojok

Obsahuje: 90° UNF 7/8–G3/4, 90° UNF 7/8–G1/2, priame UNF 7/8–G1/2

Všetky náhradné diely sú úplne skonfigurované tak, aby podporovali komplexnú jednorazovú rekonštrukciu a výmenu tesniaceho systému, prenosového systému a úderového systému zariadenia.
