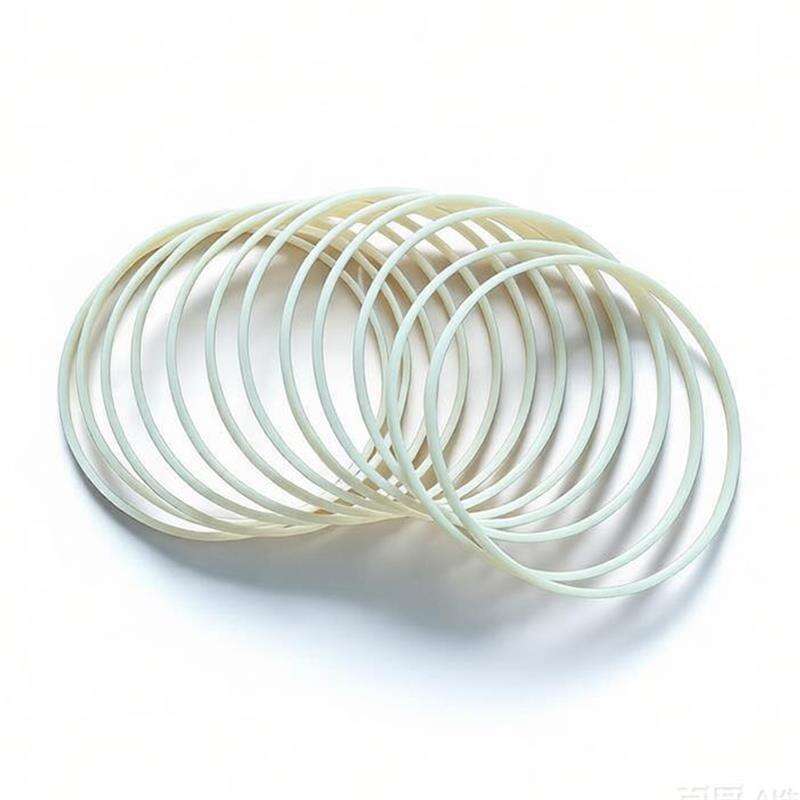

Sannolikheten ökar inte linjärt med tiden — den ökar exponentiellt med föroreningsnivån. En tätningsring som släpper igenom 0,4–0,8 L/timme tillför ungefär 12–18 mg metalliskt slitagepartiklar per timme till hydraulkretsen på grund av cylinderborrningsskador. Pumpens huvudfilter (vanligtvis angivet till 10 μm absolut) fångar partiklar större än denna gräns, men 20–40 % av slitagepartiklarna från borrskador ligger inom storleksintervallet 5–10 μm — under filterets fångstverkningsgrad. Dessa partiklar under 10 μm passerar filtret och ackumuleras i pumpens kolvspets-spel med en koncentrationsökning på 2–4 ppm per 100 driftstimmar.
Vid 4 ppm metallisk förorening inträder slitage i precisionspumpkomponenter (kolvpålar, cylinderblockets portplatta) i den accelererade slitagezonen. Övergången från normalt slitage till accelererat slitage sker vid en specifik föroreningsgräns — inte gradvis. Ett oljeprov från en Sandvik HLX5T på en finsk kvartsitgruva visade att föroreningen ökade från 2,8 ppm till 7,2 ppm metallhalt inom ett tidsfönster på 100 timmar — det tidsfönster under vilket slagtätningsbypass började. Inom 180 timmar efter denna föroreningsökning krävdes huvudpumpens utbyte för €4 800 inklusive arbetslönen. Slagtätningskitet för den här maskinen kostade €290.
Sannolikhet för pumpfel beroende på föroreningsnivå
|
Kretsföroreningsnivå |
Uppskattad metallhalt i ppm |
Multipel för pumpslitagehastighet |
Uppskattad pumplevtid vid denna nivå |
|
ISO 15/13/10 — ren, välunderhållen krets |
Under 1,5 ppm metallhalt |
1× referensnivå — normal slitagekurva |
3 800–4 500 timmar per pumplivscykel |
|
ISO 16/14/11 — acceptabla driftförhållanden |
1,5–2,5 ppm metalliskt |
1,2–1,5× grundnivå — lätt ökad slitage |
2 800–3 600 timmar — minimal påverkan på planeringen |
|
ISO 18/16/13 — gränsfall — filter under belastning |
2,5–5 ppm metalliskt — partiklar under 10 μm inte fångade |
2,5–3× grundnivå — inledning av ökad slitagezon |
1 400–1 800 timmar — oschematisk utbyte troligt |
|
ISO 20/18/15 — krets i fel, tätningsbypass aktiv |
5–12 ppm metalliskt — konsekvent cylinderstreckning |
5–8× basnivå — accelererad slitage bekräftat |
600–900 timmar — pumputbyte på kort sikt |
|
ISO 21/19/16 — allvarlig bypass, flera tätningsskador |
Över 12 ppm metalliskt — kretsen är i princip förorenad |
10–15× basnivå — fel är omedelbart nära |
200–400 timmar — pumpfel utan ingripande |
Oljeprovtagning med 200-timmarsintervall är inte ett frivilligt kvalitetsprogram — det är ett tidigt varningssystem som upptäcker övergången från ISO 18 till ISO 20 innan den når pumpfel-nivå. Provtagningens kostnad är 35–60 USD; pumpen som skyddas kostar 2 400–6 000 USD att ersätta. HOVOO tillhandahåller vägledning för oljekonditionsövervakning och tröskelvärdestabeller för metallisk förorening för alla större driftarens hydraulkretsar. Referenser på hovooseal.com.
