كيف تختار مثقاب صخور هيدروليكي؟ دليل الاختيار الأساسي للتعدين والحفر الأنبوبي

عادةً ما يؤدي شراء مثقاب صخري هيدروليكي استنادًا فقط إلى ورقة المواصفات الفنية إلى إحدى خيبتي أمل متوقعتين. فإما أن يكون المثقاب يتجاوز القدرة الهيدروليكية للآلة الحاملة، فيعمل طوال عمره التشغيلي بنسبة ٧٠٪ من قوة التأثير المُعلَّنة له — ما يؤدي بهدوء إلى هدر الوقود وانخفاض الأداء— أو أن يكون المثقاب مُصمَّمًا بحجم مناسب للآلة الحاملة، لكنه ضعيف القدرة بالنسبة للصخور الفعلية، فيحقِّق نتائج مقبولة في المناطق الناعمة ويُخفق في تحقيق أهداف الاختراق عند مواجهة المواد الصلبة.

تشترك كلتا الحالتين الفاشلتين في الجذر نفسه: حيث كان تسلسل الاختيار عكسياً. فقد تم مقارنة ورقات المواصفات قبل أن يتم تحديد شكل التكوين، والناقل، وهندسة فتحة الهدف نهائياً. ويغطي هذا الدليل المدخلات الأربعة التي يجب تحديدها أولاً، وبالترتيب الذي يمنع كلا نوعي الإحباط.

المدخل ١: صلادة التكوين هي القيد الحاكم

مقاومة الضغط الأحادية المحورية (UCS) هي الرقم الوحيد الذي يحدد بشكل مباشر ما إذا كان المثقاب المُعطى قادراً على تحقيق معدل اختراق جدّي تجارياً. ويحقّق مثقاب من فئة ٢٠ كيلوواط معدل اختراق يتراوح بين ١٫٥ و٢٫٥ متراً/دقيقة في الجرانيت ذي مقاومة ضغط أحادي محوري تبلغ ٢٥٠ ميجا باسكال. أما نفس الوحدة فهي تحفر الحجر الجيري ذا مقاومة الضغط الأحادي المحوري البالغة ١٠٠ ميجا باسكال بمعدل يتراوح بين ٢٫٠ و٣٫٠ أمتار/دقيقة — وهي سرعة كافية لجعل اختيار مثقاب بقدرة ٢٠ كيلوواط مقابل ١٥ كيلوواط لا يؤثّر تقريباً في الأداء، لكنه يؤثّر تأثيراً كبيراً في تكلفة التشغيل.

المتغير الجيولوجي الثاني هو مؤشر التآكل (CAI). تؤدي الصخور عالية التآكل إلى اهتراء كربيد الزرّ بسرعة، بغض النظر عن صلادة التكوين. فقد تتطلب الكوارتزات عند 200 ميجا باسكال والجرانيت عند 200 ميجا باسكال نفس قوة الضرب، لكنها تستهلك القواطع بمعدلات مختلفة جدًّا وفقًا لمحتواها من الكوارتز. وهذا يؤثر على تكلفة المواد الاستهلاكية لكل متر، وليس على اختيار المثقاب الدوار (Drifter)، لكنه يجب أن يُدرج في الحسابات الاقتصادية للمشروع منذ البداية.

إذا كانت البيانات الجيولوجية محدودة وقت الاختيار، فاستخدم علم الصخور (Lithology) كمؤشر بديل. فالجرانيت: 150–250 ميجا باسكال. والحجر الجيري: 60–140 ميجا باسكال. والبازلت: 150–200 ميجا باسكال. والرملية: 30–100 ميجا باسكال حسب درجة التماسك. وهذه النطاقات تقديرات تحفظية، لكنها دقيقة بما يكفي لتحديد فئة القدرة قبل الانتهاء من التحقيق الميداني التفصيلي.

المدخل 2: قطر الحفرة يحدد شكل الخيط ومتطلبات العزم

نظام الخيوط ليس أمرًا يتم التفكير فيه لاحقًا—بل هو الواجهة الميكانيكية بين عزم الدوران الناتج عن جهاز الحفر الدوار (الدرافتر) وقدرة سلسلة الحفر على نقل هذا العزم دون حدوث تآكل أو تلف في الخيوط. وتصلح خيوط T38 للأحجام التي تبلغ قطرها نحو ٥١ مم. أما خيوط T45 فهي مناسبة بموثوقية للأحجام ما بين ٥١ و٦٤ مم. وتتطلب الأحجام الإنتاجية ما بين ٧٦ و١١٥ مم استخدام خيوط T51 وGT60، والتي تتحمل عزوم دوران تتراوح بين ٨٠٠ و٢٥٠٠ نيوتن·متر حسب طول السلسلة وطبيعة التكوين الجيولوجي—وهي مواصفات لا تفي بها سوى أجهزة الحفر الدوارة متوسطة إلى ثقيلة الوزن.

استخدام قضبان T51 مع محرك دوران غير كافٍ القدرة يُعَدُّ أحد أكثر أخطاء الاختيار الشائعة في الفئة متوسطة الاستخدام. فقد يكون بمقدور المحرك تحمل عزم الدوران المطبق على الخيوط في الثقوب المستقيمة والنظيفة. لكن عند إضافة سلسلة طولها ٢٠ مترًا، وشقٍّ مملوءٍ بالطين، وقفل رأس الحفر، فإن محرك الدوران يتوقف فجأة أو تتلف خيوطه تحت تأثير العزم الكلي المُطبَّق. وهذا ليس عطلًا تشغيليًّا؛ بل هو خطأ في عملية الاختيار وقع قبل وصول الجهاز إلى الموقع.

مصفوفة الاختيار: مطابقة فئة جهاز الحفر الدوار مع ظروف الموقع

المدخل ٣: مخرج هيدروليكي للناقل — سعات الغطاء — أداء المثقاب الدوراني

يتطلب مثقاب دوار مُصنَّف بقدرة ١٨ كيلوواط ما يقارب ١٤٠–١٦٠ لترًا/دقيقة عند ضغط ١٨٠–٢٠٠ بار للعمل وفق مواصفاته. أما السقف الفعلي فيتحدد من منحنى تدفق-ضغط المضخة الخاصة بالناقل عند عدد دورانه التشغيلي — وليس الذروة النظرية. ويمكن للمضخات المتغيرة الإزاحة ذات الاستشعار التحميلي، والتي تعمل عند ضغوط تتراوح بين ٢٥٠–٣٥٠ بار في الأجهزة الحديثة المستخدمة في المناجم تحت الأرض، تلبية معظم متطلبات المثاقب الدوارة. وتتفاوت الحفارات اختلافًا كبيرًا: فبعض الآلات التي تزن ١٨ طنًا توفر ١٦٠ لترًا/دقيقة في دائرة المطرقة، بينما توفر أخرى ٩٠ لترًا/دقيقة عند نفس وزن الآلة.

الاختبار العملي بسيط ويستغرق ٢٠ دقيقة: احصل على ورقة البيانات الهيدروليكية للناقل، وابحث عن التدفق والضغط المتاحين عند سرعة دوران المحرك المُحددة، وتحقق من أن هذه القيم تفوق الحد الأدنى لمتطلبات التشغيل للمثقاب بنسبة لا تقل عن ١٥٪. وتغطي هذه الهامش النسبية البالغة ١٥٪ التغيرات في لزوجة الزيت في الأيام الحارة، وانخفاض الكفاءة الحجمية لل pomp بسبب التآكل، والتشغيل المتزامن لوظائف متعددة. وبغياب هذا الهامش، يعمل المثقاب عند ضغط الضربات الأدنى من المعدل في أي يومٍ لا تكون فيه الظروف مثالية — وهو ما ينطبق على معظم ظروف العمل الفعلية.

وهناك أمرٌ آخر يستحق التحقق منه: فالمناجم تحت الأرض التي تستخدم أجهزة الحفر الهيدروليكية الكهربائية تستفيد من إنتاج طاقة ثابت غير متأثر بالارتفاع عن سطح البحر. أما الناقلات العاملة بالديزل عند ارتفاع ٤٠٠٠ مترٍ فتفقد ما يقارب ١٢–١٦٪ من قوة المحرك، مما يؤدي مباشرةً إلى انخفاض إنتاج المضخة. ولذلك، إذا كان المشروع يقع في منطقة مرتفعة، فتأكد من إنتاج الناقل الهيدروليكي المُخفَّض (المُعدَّل وفق الارتفاع)، وليس من مواصفاته عند مستوى سطح البحر.

المدخل ٤: سهولة الوصول للصيانة وإمداد المواد الاستهلاكية طوال عمر المعدات

المُشتت الذي لا يتوفر لديه مجموعة أختام محلية يشكل خطرًا على توقف التشغيل في كل فترة صيانة. وقد يبدو هذا واضحًا، لكنه نادرًا ما يدخل عملية الاختيار إلا بعد بدء تنفيذ المشروع. وبالنسبة للعمليات الجارية في جنوب شرق آسيا أو غرب إفريقيا أو أمريكا الجنوبية — أي في المناطق التي قد تبعد فيها مراكز الخدمة التابعة للشركة المصنعة الأصلية (OEM) مسافات كبيرة — فإن السؤال عن الجهة التي توفر مجموعات أختام المثاقب الصخرية محليًّا، وبأي زمن تسليم، وبأي خيارات من المواد (مثل البولي يوريثان PU للمواصفات القياسية، والمطاط النتريلي الهيدروجيني HNBR للمناخات الحارة) هو سؤالٌ يحدد مدى توافر الأسطول الفعلي طوال عمر المعدات البالغ خمس سنوات.

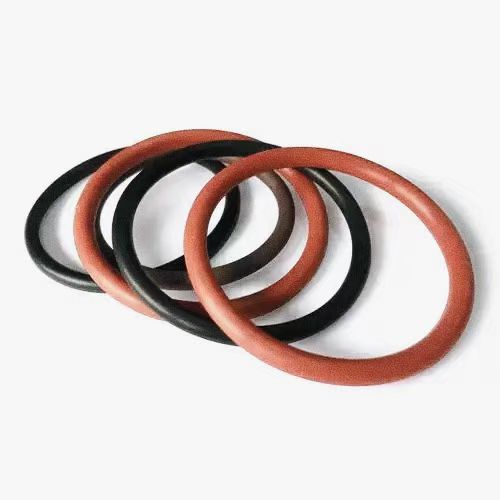

توفر شركة HOVOO مجموعات الأختام الخاصة بمثاقب Epiroc وSandvik وFurukawa وMontabert، مع أبعاد مطابقة تمامًا لمتطلبات الشركة المصنعة الأصلية (OEM)، وخيارات مواد البولي يوريثان PU والمطاط النتريلي الهيدروجيني HNBR للاستخدام العالمي. وإقامة علاقة التوريد هذه قبل تشغيل المعدات يلغي أحد أكثر أسباب التوقف الطويل توقُّعًا في المشاريع النائية. ويمكن الاطلاع على جميع المراجع الكاملة للنماذج على الموقع الإلكتروني: hovooseal.com.
