مثقاب صخور هيدروليكي متوسط الحمولة: عالمي الاستخدام في مجالات الهندسة والتعدين

تشغيل مثقاب هيدروليكي ثقيل الحمولة بقدرة ٢٥ كيلوواط على قطع طريق من الحجر الجيري يبلغ أقصى مقاومة ضاغطة له ١٠٠ ميجا باسكال لا يحسّن الإنتاجية. بل يُضيف تكلفة رأسمالية، ويزيد من متطلبات تدفق السائل الهيدروليكي على الجهاز الحامل، ويستهلك وقودًا أكثر لكل متر، ويُسرّع من استهلاك القطع الاستهلاكية أكثر مما تتطلبه طبيعة التكوين الصخري. وقد صُمّمت المواصفات الخاصة بالمثقاب الثقيل للعمل على الجرانيت ذي المقاومة الضاغطة البالغة ٢٠٠ ميجا باسكال والتنقيب العميق في الآبار الطويلة؛ لذا فإن استخدامه في الحجر الجيري ليس فعّالًا، بل هو مجرد إهدارٍ للمال.

المثاقب متوسطة الحمولة في نطاق القدرة 12–18 كيلوواط تتطابق بدقة مع غالبية أعمال الحفر التجارية: مثل حفر مقاعد المحاجر، وتثبيت أساسات المنشآت المدنية، وقطع الصخور على طول الطرق السريعة، والتنمية تحت الأرضية في التكوينات اللينة إلى متوسطة الصلادة، والتحقيقات الجيوتقنية. أما أنظمة الخيوط T45 وT51 التي تدعمها هذه المثاقب فتشمل أقطار الثقوب من ٥١ إلى ٨٩ مم — وهي بالضبط النطاق المطلوب لمعظم أنماط التفجير، وتركيب الوصلات التثبيتية، والثقوب الاستكشافية. ولذلك فإن اختيار الفئة المناسبة من القدرة منذ البداية يُعدّ أكثر اقتصاديةً من المبالغة في تحديد المواصفات ثم التعامل مع استهلاك مفرط للمستهلكات.

ما الذي يوفّره نطاق القدرة ١٢–١٨ كيلوواط فعليًّا

مثقاب بقوة 15 كيلوواط يعمل بمعدل 1800–2200 ضربة في الدقيقة، وبطاقة تأثير تتراوح بين 150–250 جول، ويحقّق معدلات اختراق تتراوح بين 1.0–1.8 متر/دقيقة في حجر الجير عند مقاومة ضغط تتراوح بين 80–120 ميغاباسكال. وهذا سرعةٌ كافية لإكمال نمط التفجير المكوَّن من 10 ثقوب عمق كلٍّ منها 5 أمتار خلال وردية عمل واحدة، مع بقاء وقت كافٍ للإعداد والتنظيف. ويتطلب هذا المثقاب تدفُّقًا هيدروليكيًّا يتراوح بين 80–140 لتر/دقيقة عند ضغط يتراوح بين 160–190 بار — وهي مواصفات تقع ضمن نطاق إنتاج دارة المطرقة الخاصة بحفّارات وزنها بين 12–22 طنًا، والتي تُركَّب عليها معظم هذه الوحدات عادةً.

تُعد مواصفات عزم الدوران بنفس أهمية قوة التأثير في التطبيقات متوسطة الشدة. فقد تؤدي صخور الساندستون والحجر الجيري المتصدع إلى انسداد القاطع أثناء الدوران إذا لم يكن العزم كافيًا لتفريغ الحافة بسرعة عند كل انعكاس. ويتعامل جهاز الحفر الدوراني متوسط الشدة، الذي يوفر عزم دوران يتراوح بين ٥٠٠ و٨٠٠ نيوتن·متر، مع معظم التكوينات الصخرية ضمن فئة القدرة من ١٢ إلى ١٨ كيلوواط دون حدوث انسداد. أما عند الانتقال إلى قضبان T51 في المواد الأشد صلابة، فيجب التأكد من أن محرك الدوران قادر على توفير العزم المطلوب على امتداد سلسلة طولها ١٥ مترًا — فبعض الوحدات متوسطة الشدة لا تمتلك هذه القدرة، وهذه نقطة تحقُّق يجب إنجازها في مرحلة الاختيار وليس اكتشافها في الموقع.

التطبيقات متوسطة الشدة: حالات الاستخدام الفعلية ومتطلبات الناقلات

merits التحقيق الجيوتقني في الحفر ذكرًا خاصًّا. فالملحقات متوسطة الصلابة المُركَّبة على الحفارات، والمزوَّدة بمجلات قضبان، قادرة على الحفر حتى عمق ٢٩ مترًا ضمن نطاق الأقطار ٤٥–٦٤ مم، وبنسبة ضربات إلى ساعات تشغيل المحرك تزيد عن ٦٠٪ — وهي نسبة أعلى بكثير من النسب المحقَّقة في المنصات المخصصة التقليدية، حيث تستهلك عمليات النقل والتجهيز جزءًا أكبر من الوقت. وللشركات الجيوتقنية التي تنفِّذ برامج متعددة للتحقيقات بقطر صغير، يُعَدُّ الملحق المركَّب على الحفارة في فئة القدرة ١٤–١٦ كيلوواط أكثر فعالية من حيث التكلفة وأكثر إنتاجية لكل وردية مقارنةً بمنصة التحقيق المستقلة.

التناسب مع الصخور: أماكن كفاءة المعدات متوسطة الصلابة وأماكن عدم كفاءتها

التكوينات التي تتراوح مقاومتها للانضغاط الفريدة (UCS) بين ٤٠ و١٥٠ ميغاباسكال تُعَدّ المجال الطبيعي لهذه المعدات. أما التكوينات الأقل من ٤٠ ميغاباسكال — مثل الحجر الرملي الناعم، والحجر الطيني الضعيف، والمواد غير المتماسكة — فإن أي مثقاب ضربٍ يكون مبالَغًا في قوته؛ إذ يحقِّق المثاقب الدورانية ذات البتوات الحلزونية سرعة حفر أعلى مع اهتراء أقل. أما عند التكوينات التي تتجاوز ١٥٠ ميغاباسكال في التطبيقات الإنتاجية المستمرة، فإن معدل الاختراق يبدأ في الانخفاض إلى ما دون الجدوى التجارية؛ وهنا يكون المثقاب عالي الأداء ذي القدرة ٢٠ كيلوواط فأكثر هو الحل الأمثل.

الاختبار العملي: إذا كان الموقع يواجه صخور الجرانيت أو الكوارتز أو البازلت الصلب على نطاق إنتاجي، فهذا لا يقع ضمن نطاق المعدات متوسطة الأداء. أما إذا كان الموقع يتضمَّن الحجر الجيري أو الحجر الرملي أو الطباشير أو الحجر المتكتل المتماسك بشكل معتدل، أو أي تكوين آخر يصفه التقرير الهندسي بأنه «صالح للتحمل لكنه ليس صلبًا»، فإن وحدة القدرة ١٢–١٨ كيلوواط تكون مُطابَقةً بدقة. وبذلك يكون التكلفة لكل متر على مدى عمر المشروع أقل مما لو استُخدم مثقاب كبير جدًّا يعمل بكفاءة منخفضة، أو مثقاب صغير جدًّا يؤدي إلى إطالة وقت الوردية.

متطلبات عزم الدوران حسب نوع التكوين وقطر القضيب

مواصفات محرك الدوران هي تفصيل الاختيار الذي يتسبب في أكبر عدد من حالات الفشل المفاجئة في الموقع في التطبيقات متوسطة الشدة. تعمل قضبان T38 في حجر جيري بمقاومة ضغط تتراوح بين ٦٠ و٩٠ ميغاباسكال دون مشاكل عند عزم دوران قدره ٥٠٠ نيوتن·متر. أما نفس المثقاب العامل بقضبان T51 في حجر رملي مقاومته الضغطية تتراوح بين ١٢٠ و١٥٠ ميغاباسكال مع مفاصل مملوءة بالطين، فإنه سيُعطل محرك الدوران تحت تأثير عزم التثبيت والحمل الصدمي المشترك ما لم يُصمَّم المحرك ليتحمل عزم دوران مستمر لا يقل عن ٨٠٠–٩٠٠ نيوتن·متر.

تستخدم أجهزة الحفر تحت الأرضية ذات التطوير المُنْبَنيّة أذرعًا مفصليةً ذات قدرة إمساك متوازية لضمان محاذاة الثقوب؛ إذ يغطي جهاز الحفر ذي القدرة على الدوران ١٨٠ درجة والمائل ٣٠ درجة واجهةً بقياس ٤,٥ م × ٤,٥ م باستخدام ذراع واحدة فقط. أما المثقابات متوسطة الشدة المُركَّبة على هذه المنصات فهي تحتاج إلى عزم دوران كافٍ للتعامل مع الحمل المشترك لنظام T45 بالإضافة إلى الاحتكاك الإضافي الناتج عن سلسلة الحفر أثناء تشغيلها بزاوية. ولذلك فإن مواصفات عزم الدوران يجب أن تكون ضمن قائمة فحص الاختيار جنبًا إلى جنب مع قوة التأثير، وليس كعنصر ثانوي.

صيانة الأختام في بيئات العمل متوسطة الوزن ذات التكوينات المختلطة

عادةً ما تنتقل المثاقب متوسطة الوزن المستخدمة في مواقع البناء والهندسة المدنية بين أنواع التكوينات بسرعة أكبر من معدات المناجم. ففي يومٍ ما، تتم حفر المراسي في الحجر الجيري عند ضغط نقر معتدل؛ وفي الأسبوع التالي، تُجرى عمليات قطع الأساسات في الجرانيت التي تتطلب ضغط النقر الكامل المُصنَّف. ويؤدي هذا التناوب إلى تغيرات دورية حرارية وميكانيكية في ختم النقر — حيث إن دورات الحمل القصوى هي السبب الرئيسي في الإجهاد التعبوي، حتى عندما تكون ساعات التشغيل المتوسطة متواضعة.

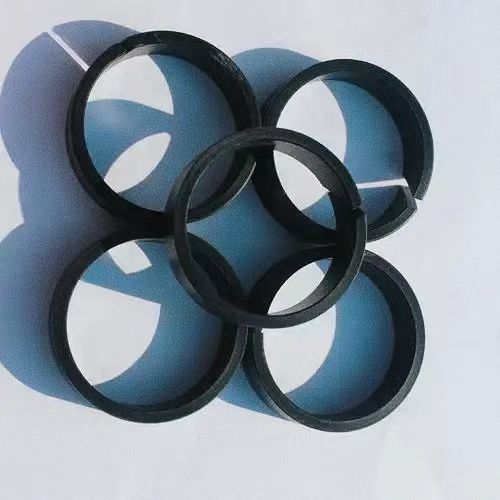

توفر شركة HOVOO مجموعات أختام لمثاقب الانجراف متوسطة الوزن ضمن سلسلة Epiroc RD، ونموذج Sandvik RD520 والطرز المشابهة له، وكذلك وحدات فئة المنتصف من Furukawa وMontabert، مع استخدام البولي يوريثان (PU) كمعيار افتراضي، والمطاط الهيدروجيني النتريلي (HNBR) للتطبيقات التي تتطلب درجات حرارة مرتفعة. لمعرفة مراجع النماذج، يُرجى زيارة الموقع الإلكتروني hovooseal.com.
