Příčiny a řešení nízkého úderového výkonu úderového vrtače, rychlá oprava

Když hydraulický kamenolom ztratí nárazový výkon, první součástkou, která se na většině stavenišť vyjme a vymění, je obvykle hydraulické čerpadlo. To je většinou chybné rozhodnutí. Čerpadlo generuje průtok, nikoli tlak – tlak v hydraulickém systému je odpor proti průtoku, a skutečná porucha čerpadla se obvykle projeví nedostatečným průtokem při jmenovité otáčkové frekvenci, nikoli pouze nízkou nárazovou energií. Výměna funkčního čerpadla zbytečně spotřebuje celou směnu a neodstraní skutečnou závadu.

Nízký účinek u hydraulického kamenolomného vrtáku je příznakem, nikoli závadou. Závada je téměř vždy jednou ze čtyř věcí: předplnění akumulátoru mimo specifikaci, tlak v nárazovém obvodu nastavený pod hodnotu udávanou pro vrták, únik oleje přes opotřebované těsnění nárazového pístu nebo částečně ucpaný řídicí ventil snižující průtok oleje do nárazového válce. Každá z těchto příčin vyvolá podobný vnější příznak – vrták zní „tupěji“, poklesne rychlost pronikání a ručička tlakového manometru se neustále kýve – avšak každá vyžaduje jiné diagnostické kroky a jiné opravy.

Závada 1: Předplnění akumulátoru mimo specifikaci

Vysokotlaký akumulátor v nárazovém obvodu ukládá hydraulickou energii a uvolňuje ji v okamžiku obratu pístu, čímž vyrovnává rozdíl mezi dodávkou čerpadla a okamžitou požadovanou kapacitou obvodu. Když klesne předtlak dusíku – kvůli stárnutí membrány nebo postupnému pronikání plynu – již akumulátor nedokáže tlakový špičku při obratu tlumit. Výsledkem je tzv. sekundární náraz pístu: píst se předčasně obrátí, zpáteční zdvih je příliš krátký a energie nárazu na jednu ránu klesne měřitelně pod jmenovité hodnoty.

Diagnostický indikátor je charakteristický: tupý, nepravidelný zvuk při perkusi spolu s viditelným kmitáním ukazatele tlakového manometru. V příručce COP1838 je tento jev popsán jako změna zvuku z ostrého na chraplavý – což je přesný popis toho, jak zní zkreslení časování sekundárního nárazu. Naměřené hodnoty nárazového tlaku kolem 14 MPa spolu s kmitáním ukazatele a prudkým pohybem olejového potrubí jsou typické pro poruchu akumulátoru u tohoto modelu. Kontrola a nastavení předplnění dusíkem trvá přibližně 15 minut při použití správného náplňového nástroje; výměna membrány trvá přibližně dvě hodiny.

Nikdy neprovozujte drifter se závadou akumulátoru, u které je podezření. Provoz bez vzduchu nebo s nedostatečným předplněním způsobuje, že se maximální tlak hydraulického oleje soustředí na plášť akumulátoru, což může vést k prasknutí skříně – oprava je v takovém případě výrazně nákladnější než výměna membrány.

Chyba 2: Tlak v obvodu perkuse nastaven pod jmenovitou hodnotu

Každý vrtací nástroj má stanovený tlak rázového úderu – hydraulický tlak, při kterém rázový píst generuje svou specifikovanou energii úderu. Uvolňovací ventil v obvodu rázového úderu omezuje maximální tlak; pokud je tento ventil nastaven příliš nízko nebo se jeho nastavení změní kvůli únavě pružiny či znečištění, píst nikdy nedosáhne tlaku potřebného k vygenerování jmenovité energie úderu.

Tato porucha způsobuje postupné a symetrické snížení výkonu úderu, na rozdíl od nepravidelného vzoru poruchy akumulátoru. Průnik do materiálu klesá stálým způsobem ve všech polohách vrtaných otvorů, nikoli jen občas. Řešení je jednoduché: změřte skutečný tlak rázového úderu na zkušebním přípoji (většina modelů vrtacích nástrojů jej má), porovnejte ho s hodnotou uvedenou v servisní dokumentaci a nastavte nebo vyměňte uvolňovací ventil. Znečištěné uvolňovací ventily, které jsou uvíznuté v částečně otevřené poloze, se běžně vyskytují po prodloužení intervalů výměny hydraulického oleje – částicové znečištění se usazuje na uzavíracím tělese (poppetu) a brání jeho úplnému uzavření.

Chyba 3: Únik hydraulického oleje přes těsnění úderového pístu

Opotřebené těsnění úderového pístu umožňuje hydraulickému oleji procházet kolem čela pístu během pracovního zdvihu. Olej, který uniká přes těsnění, přispívá k tlaku v návratovém okruhu místo toho, aby urychloval píst směrem ke kuželové části nástroje – účinná síla působící na píst klesá úměrně objemu unikajícího oleje. Na rozdíl od předchozích dvou chyb se tato chyba obvykle vyvíjí postupně po stovkách provozních hodin a způsobuje pomalé zhoršování výkonu, nikoli náhlou poruchu.

Diagnostickým znakem je zvýšená teplota hydraulického oleje v návratním potrubí v kombinaci se sníženou rychlostí pronikání. Olej přetékající kolem uzavíracích prvků přeměňuje tlakový rozdíl na teplo místo mechanické práce – teplota návratního oleje stoupne o 10–15 °C nad normální hodnotu pro daný obvod ještě před tím, než se objeví jakákoli viditelná vnější úniková trhlina. Měření průtoku v odvodňovacím potrubí – tedy porovnání skutečného průtoku z odvodního přípoje rázového válce s výrobními specifikacemi výrobce – potvrzuje únik přetékajícího oleje bez nutnosti demontáže rázového zařízení.

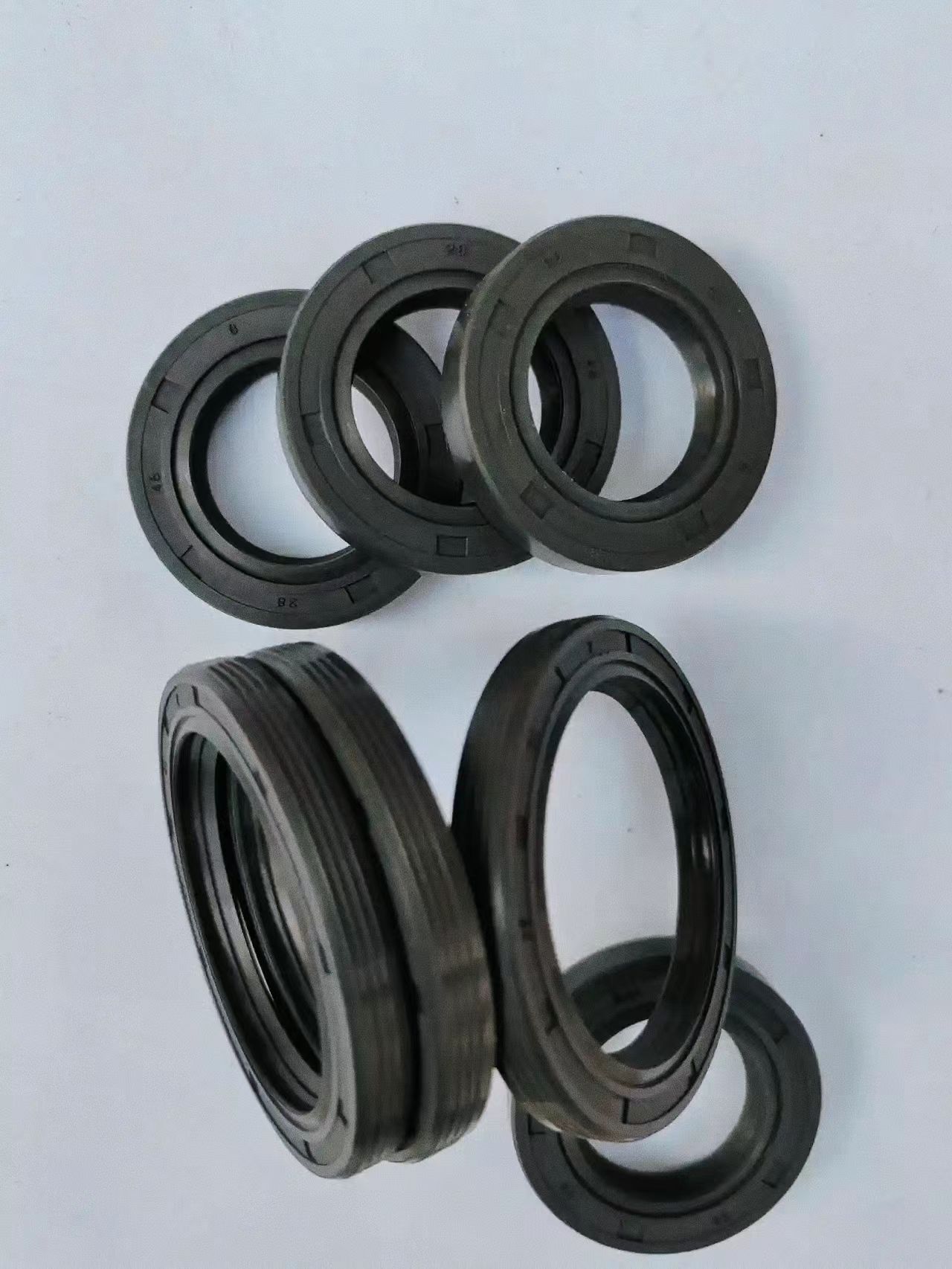

Řešením je výměna sady těsnění pro rázový obvod. Společnost HOVOO dodává sady těsnění pro rázové obvody hlavních modelů rázových zařízení s použitím materiálů PU nebo HNBR vhodných pro provozní teplotu. Úplné odkazy na modely jsou k dispozici na stránce hovooseal.com.

Porucha 4: Omezení průtoku řídicího ventilu

Řídicí šoupátkový rozváděč směru, který řídí pohyb pístu během nárazového cyklu, musí propouštět plný jmenovitý průtok při minimálním tlakovém spádu. Rozváděč se opotřebovanými šoupátky, poškozením vnitřního povrchu tělesa (škrábanci) nebo kontaminací částicemi z degradované hydraulické kapaliny snižuje průtok dostupný pro nárazový válec – což má stejný účinek jako použití příliš malého čerpadla, avšak tento nedostatek se projevuje pouze v nárazovém obvodu, nikoli současně ve všech hydraulických funkcích.

Rozdíl mezi poruchou řídicího rozváděče a poruchou čerpadla: při poruše čerpadla dochází současně ke snížení výkonu všech hydraulických funkcí na stroji. Při poruše nárazového rozváděče je ovlivněn pouze nárazový obvod – funkce rotace, posuvu a ramene nadále pracují normálně. Změřte průtok v nárazovém obvodu na zkušebním přípojného bodu a porovnejte ho s technickými specifikacemi. Pokud je průtok nízký, ale tlak v hydraulickém systému stroje je normální, leží porucha v nárazovém obvodu za hlavním přívodem.

Diagnostická sekvence: Strom poruch s nízkým nárazem

Po opravě: Prevence opakování poruchy

Nejlepším jediným ukazatelem opakujících se poruch s nízkým dopadem je čistota hydraulického oleje. Částicová kontaminace v rozmezí 10–50 mikrometrů je pro lidské oko neviditelná, avšak představuje hlavní příčinu posunu tlakového ventilu, poškrábání řídicího ventilu a předčasného opotřebení těsnění. Analýza vzorku použitého oleje po 200 a 500 provozních hodinách poskytuje včasná varování o úrovních kontaminace, které způsobují tyto poruchy. Cílovým ISO kódem čistoty pro většinu aplikací úderového obvodu je 16/14/11 – většina provozů však pracuje s vyšší kontaminací, aniž by si to uvědomovala.

Zaznamenávejte provozní parametry při každé směně: tlak nárazu, tlak rotace, tlak posuvu a tlak tlumivého prostředí. Servisní protokol COP1838 tuto praxi konkrétně doporučuje a identifikuje vzor raného varování – pokud tyto čtyři parametry ztratí svou vzájemnou rovnováhu, začíná se vyvíjet porucha nárazové jednotky ještě před tím, než se objeví zjevný příznak nízkého nárazu. Zásah v fázi odchylky parametrů stojí výměnu filtru a analýzu oleje; zásah po výskytu příznaku stojí kompletní sadu těsnění, ventil nebo membránu.
