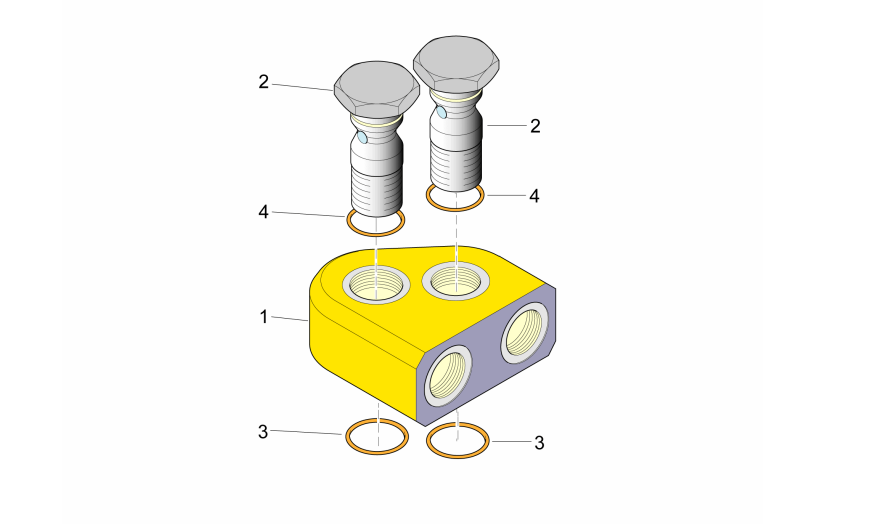

Těžební sektor Thajska – výroba draselných solí v provincii Udon Thani, těžba zinku v Mae Sot, těžba fluoritu a vápence v centrálních vysočinách – využívá vrtací zařízení typu RD18U v různých typech hornin a při různých orientacích vrtání. Přípojná deska je konstrukčním mostem mezi úderným modulem a rotačním modulem a současně přenáší do těla vrtacího zařízení jak axiální reakční sílu úderu, tak reakční točivý moment rotace. Její geometrie určuje souosost úderné osy a rotační osy; pokud se u přípojné desky vyvine odchylka rovnoběžnosti (např. v důsledku opotřebení způsobeného mikroklouzáním nebo přetížením nad povolený krouticí moment), dojde k nesouososti těchto dvou os, čímž se zvýší boční zatížení jak vodícího pouzdra, tak ložiska rotačního upínače.
V aplikacích v thajských vápencových lomech, kde je model RD18U používán na vrtacích příslušenstvích montovaných na rypadlech při povrchovém těžebním provozu s terasovitým způsobem dobývání, je zatěžovací vzorec u spojovací desky odlišný od zatěžovacího vzorce u podzemních jumbo strojů. Rukáv rypadla přenáší vibrace koše do těla vrtacího stroje na rozhraní připevnění – jedná se o nízkofrekvenční vibrace (1–5 Hz) způsobené pohybem koše, které se superponují na frekvenci rázového vrtání (35–55 Hz). V průběhu času způsobuje toto nízkofrekvenční zatížení uvolňování šroubů spojovací desky rychleji než čistě rázově založené aplikace.
Kontroly stavu spojovací desky
|
Kontrola |
Metoda |
Přijatelný |
Opření při selhání |
|
Utažení šroubů |
Klíč s nastavením momentu utažení; každých 200 hodin |
Podle specifikace; žádné otáčení při aplikaci momentu |
Znovu utáhnout; v případě poškození závitu vyměnit |
|
Rovinnost povrchu |
Rovné pravítko přes obě stěny |
Odchylka < 0,05 mm |
Vyměňte, pokud je opotřebení větší než 0,1 mm |
|
Stav kolíku |
Zkontrolujte vnější průměr kolíku a vnitřní průměr otvoru |
Nulová mezera; těsné uložení |
Vyměňte kolík a/nebo pouzdro, pokud je mezi nimi mezera |
|
Kontrola zarovnání |
Indikátor přímo na vrtacím vřetenu |
bíhavost < 0,05 mm |
Vyměňte spojovací desku, pokud je běh větší než 0,1 mm |
Při provozu vrtáků upevněných na thajských rypadlech bylo zjištěno, že aplikace utahovacího prostředku proti povolení na šrouby spojovací desky při každé údržbě rázové sady – nikoli pouze dodržení utahovacího momentu – snižuje počet opakovaných utahování přibližně o 60 % během servisního intervalu 400 hodin. Vibrace ramene s nízkou frekvencí nestačí k překonání chemické vazby utahovacího prostředku. Společnost HOVOO dodává spojovací desky modelu RD18U spolu se speciálně přizpůsobenými sadami šroubů pro konfigurace vrtáků upevněných na rypadlech. Úplné odkazy na stránce hovooseal.com.
