TR220 Hydraulisk hammer pakningskit

Funktioner

Vare	Specifikation
Spids diameter	140 mm (tilpasningsområde: 138–145 mm)
Mejse-længde	2350 mm
Totalvægt	Vandret beslag: 1750 kg / lodret beslag: 1900 kg / støjdæmpet lodret beslag: 2000 kg
Samlede dimensioner (L×B)	Vandret beslag: 2380×650 mm / lodret beslag: 2880×650 mm
Nominal driftstryk	16–18 MPa (160–180 kgf/cm²)
OIL-FLØD	120–150 L/min (almindelig tilpasning: 130–145 L/min)
Jeg stødfrekvens	260–340 slag/min (almindelig drift: 300–360 slag/min)
Slangdiameter (UD/IND)	25 mm (1 tomme)
Bæreevneområde	24–30 ton (almindelig tilpasning: Komatsu PC240/270/290-8-serien)

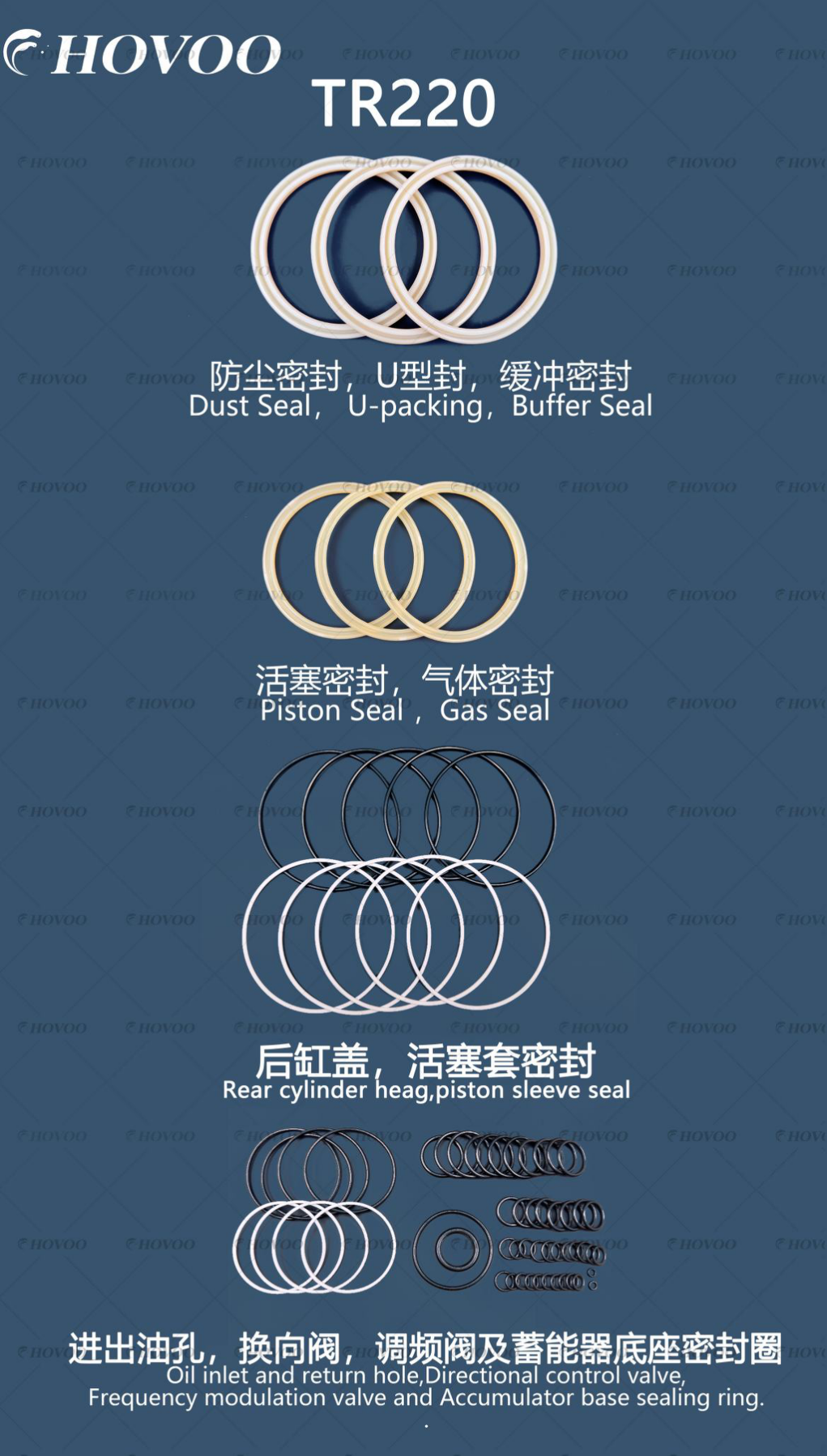

TR220 Komponenter til hammer-tætningssæt

Yderligere bemærkninger

Den nominelle driftstryk skal strengt overholdes på 16–18 MPa; drift ved for højt tryk er strengt forbudt. Olieflyden skal begrænses til 120–150 L/min. For højt tryk/overstrømning vil accelerere tætningsaldring og revner, mens utilstrækkelig flydehastighed nemt kan føre til tør gnidning af tætningen og svag slagydelse.
Tætningskit er fremstillet af sammensat materiale af PU + PTFE + FKM + NBR og egnet til tunge driftsforhold med høj temperatur og stærk støvbelastning. Efter drift ved høj temperatur skal udstyret afkøles naturligt, inden det slukkes, for at undgå tætningsdeformation og svigt som følge af termisk udvidelse og sammentrækning.
Det anbefales at inspicere tætningsforholdet hver 600–1000 driftstimer. Hvis der konstateres olielekkage fra cylinderen, slid på støvtætningen eller opblæsning af buffer-tætningen, skal hele tætningskit skiftes straks for at forhindre, at sand og urenheder trænger ind i cylinderblokken og forårsager klistring af kolben/hammeren.
Rengør de tilstødende overflader på cylindervæggen og tætningerne før montering, påfør speciel hydraulisk tætningsfedt, sikr jævn monteringsklaring og undgå hårdt hamring på tætningskomponenter for at undgå læbebeskadigelse, der påvirker tætningsydelsen.
