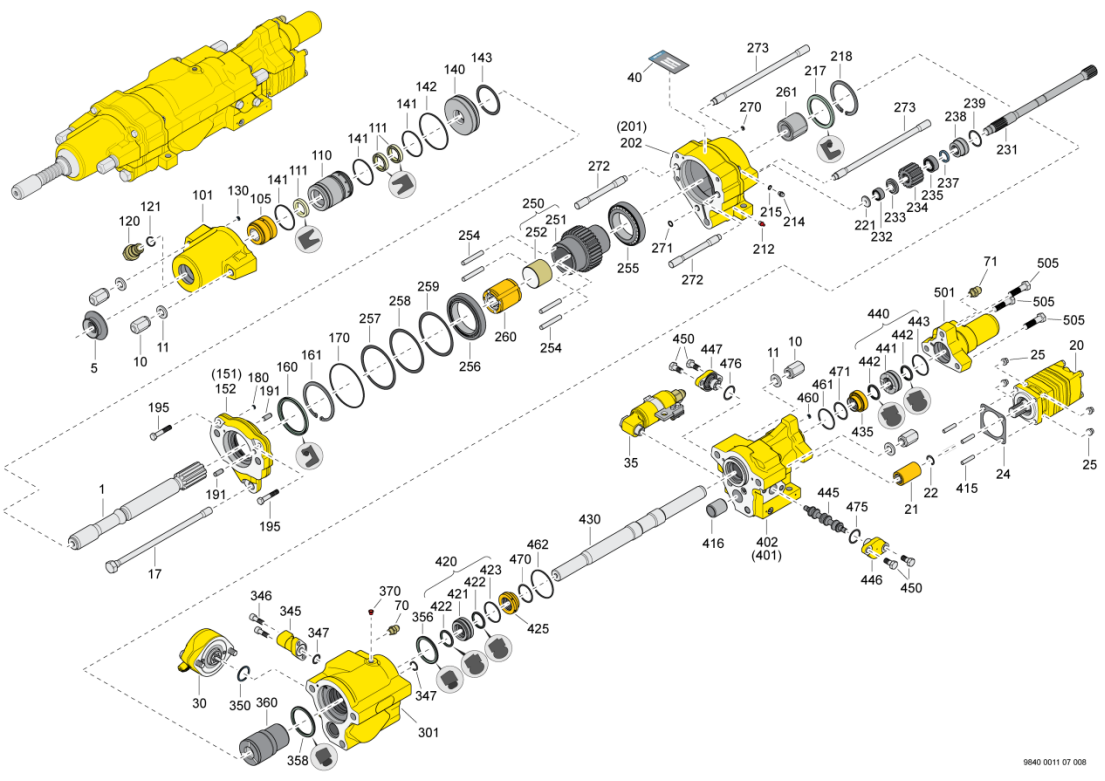

8311128801/RD18U Hydraulische Bohrhammer-Dichtungssätze

Bestellnummer

Teilenummer / Art.-Nr.

Anzahl

Beschreibung

Beschreibung

Anmerkungen

100

3201195100

1

Vorderteil-Komponente

VORDERTEIL KOMPL.

150

-

1

DECKELGRUPPE GR

SPERRGRUPPE

200

-

1

GETRIEBEGEHÄUSEGRUPPE

GETRIEBEGEHÄUSEGRUPPE

300

-

1

ZWISCHENTEILGRUPPE

ZWISCHENTEILGRUPPE

400

-

1

ZYLINDERGRUPPE

ZYLINDERGRUPPE

500

-

1

Hintere Kopfgruppe

RÜCKSEITIGE KOPFGRUPPE

1

-

1

Schaftadapter

NACKENADAPTER

T38, D38, L=435 SECOROC 9051601

5

3115223100

4

Bohreinsatz

BOHRMASCHINENSATZ

R28/R32/R39/T38-ADAPTER

10

3115028600

1

Kuppelmutter

KUPOLMUTTER

17

3115145700

4

SEITENBOLZEN

SEITENBOLZEN

18

3115347383

1

Hydraulikmotor

HYDROMOTOR

MSO 160 SH (07)

20

3115027700

1

Kopplung

KUPPLUNG

22

0335213000

1

Umschlag

SPANNER

SCH 28 X 1,2 DIN 472

24

3115032700

1

Gesteinsverbindung

DICHTUNG

25

3115394800

4

Mutter

MUTTER

30

3201195381

1

Akkumulator

AKKUMULATOR

35

3115281591

4

RÜCKLAUF-ACCUM.

RÜCKLAUF-AKKUMULATOR

VOLLSTÄNDIG INKL. HALTER

40

0088000472

1

Etikettenset

ENTKALKUNGSSET

RD 18U

70

3176651200

1

Nippel

NIPPEL

Gerade

71

3176651400

1

Vorderer Teil

FRONTTEIL

UNF 7/8 - G 3/8 / GERADE

105

3201195251

1

FÜHRUNG

LENKUNG

110

3301195254

3

FLUSHING-KOPF

SPÜLKOPF

GEDÄMPFT

111

3115519000

1

Tassen-Dichtung

U-MANSCHETTE

38x55x10(11)

120

3201195410

1

Verbindung

ANSCHLUSS

22,2 × 3 / 70 SHORE

121

0663212600

1

O-Ring

O-Ring

130

3115324500

1

Dichtungsring

DICHTUNGSRING

140

3201195127

1

Stopp-Ring

STOPPRING

O-Ring Dichtung

141

5730008000

3

O-Ring

O-Ring

10,45 × 3 / 70 SHORE

142

0663614500

3

O-Ring

O-Ring

79,2 × 5,7 / 70 Shore

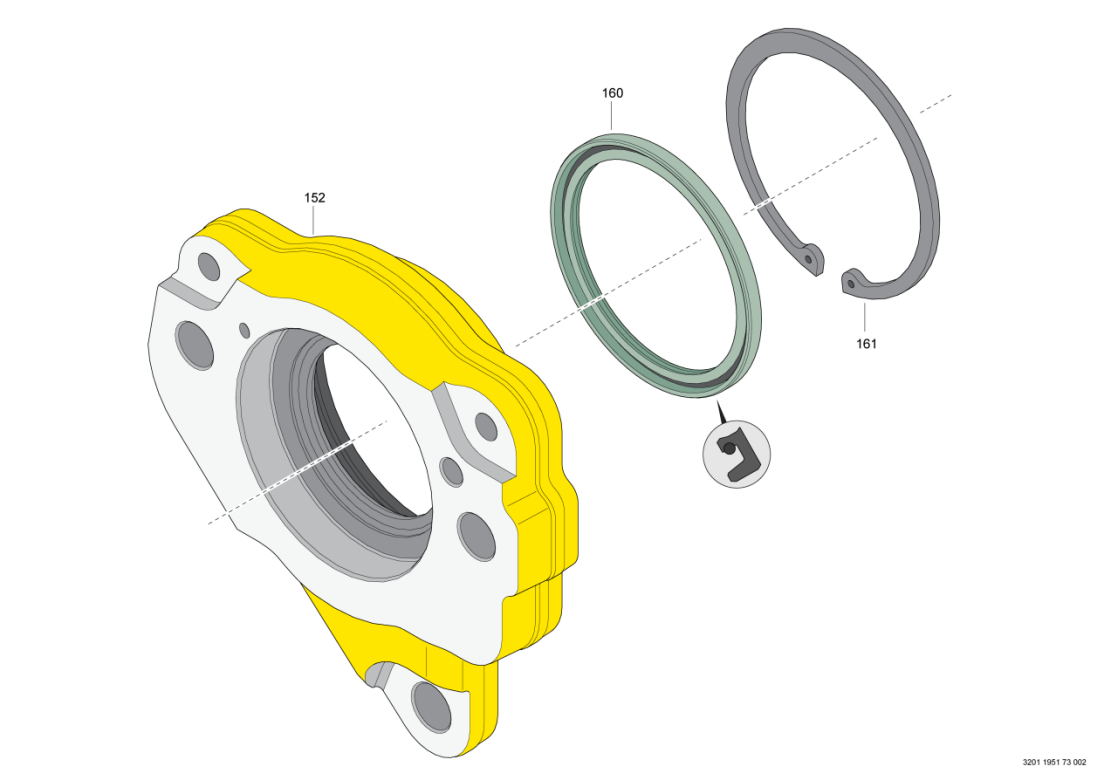

143

3201195173

1

RING-KOMPLETT

RING-KOMPLETT

152

3201195174

1

Abdeckung

Schloss

160

0666600060

1

Radial-Lippen-Dichtung

RADIALDICHTUNG

100 120 7,5 – D 8,5 0013

161

0335217600

1

Umschlag

SPANNER

SCH 120 × 4 DIN 472

170

0663615100

1

O-Ring

O-Ring

134,5 × 3 / 70 SHORE

180

3115324500

1

Dichtungsring

Dichtungsring

191

0102046000

2

Pin

Stift

CP 12 × 30

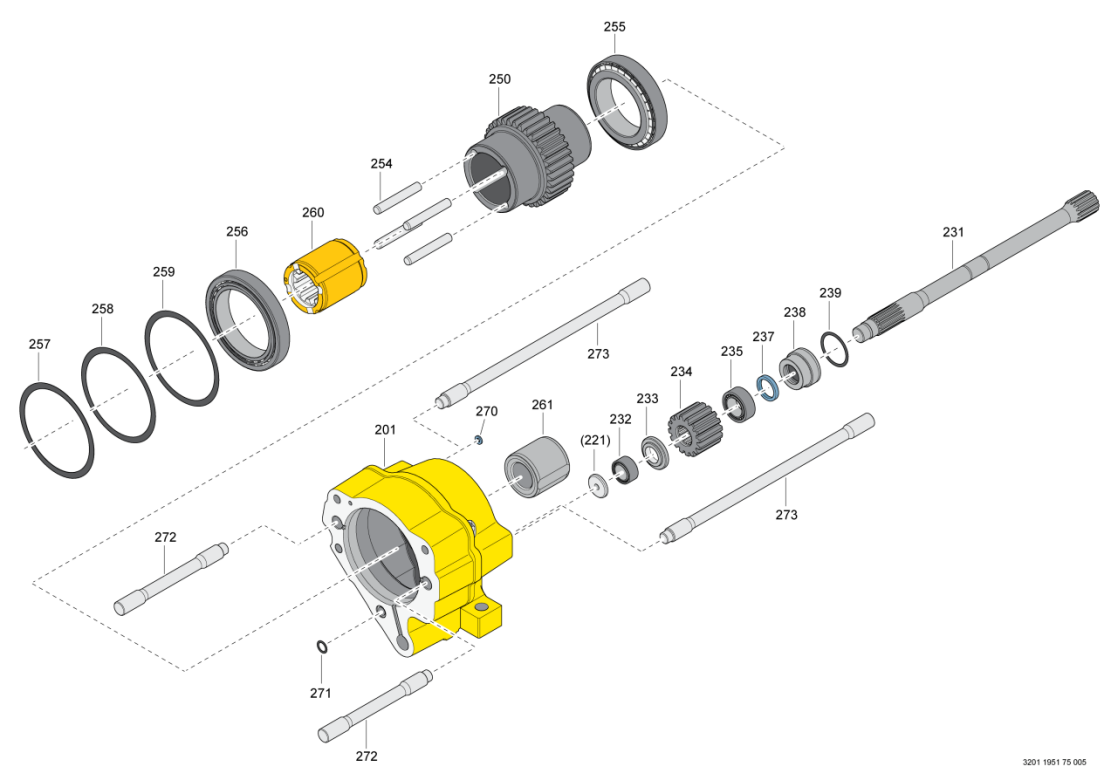

195

0147140803

2

Schraube, Sechskantkopf

Schraube, Sechskant

M 12 × 65 – 8.8 FZB

201

3201195176

1

GETRIEBEGEHÄUSE

Getriebegehäuse

202

-

1

GETRIEBEGEHÄUSE

Getriebegehäuse

212

0544216200

1

Fettzapfen

Schmiernippel

ISO 7 - R 1/8 Typ AH

214

0686420103

1

Stecker

PROPP

215

0653903800

1

Gesteinsverbindung

DICHTUNG

10 / 13,5 × 1 -11 4010 14

217

0666600030

1

Radial-Lippen-Dichtung

Radialdichtung

BABSL 85–105–7,5

218

0335217100

1

Umschlag

SPANNER

SGH 105 × 4 DIN 472

221

3115027300

1

Waschmaschine

Bricka

231

3115082100

1

Welle

Achse

22 / 34 X 16

232

0516150401

1

Nadelrolle

Nadelrollelager

233

3115082300

1

Waschmaschine

Bricka

234

3115027400

1

Zahnrad

KUGGHIUL

28 / 45 X 17

235

0516153800

1

Nadelrolle

Nadelrollelager

F1 28 36 INT 5,7–

237

0665099983

1

Seal

DICHTUNG

238

3201195197

1

Führungshülse

LENKHYDRAULIK

44,2 × 3 / 70 SHORE

239

0663203150

1

O-Ring

O-Ring

INKL. POS. 251, 252

250

3201195150

1

ROT.CHUCK.COMPL

BOHRHYDRAULIK, KOMPLETT

251

-

1

ROT.CHUCK

BORRHYLSA

252

3201195152

1

ROT.CHUCK BEAR.

BORRHYLSALAGER

B1 12 80 - 2,5

254

0102047800

4

Parallelstift

ZYLINDRISCHER PIN

85 / 130 × 29

255

0509022200

1

Rolllager

WÄLZLAGER

100 140 25 20 1,5 119000

256

0509012129

1

Rolllager

WÄLZLAGER

0,10 mm

257

3115029701

1

Spitze

Ausgleichsscheiben

0,15 mm

258

3115029702

1

Spitze

Ausgleichsscheiben

0,5 mm

259

3115029703

1

Spitze

Ausgleichsscheiben

Gerade Keilwelle, kreisförmig

260

3201195144

1

Treiber

Medizinischer Transportbehälter

261

3201195411

1

ROT.CH.BUSHING

Bohrbuchse

270

3115324500

1

Dichtungsring

Dichtungsring

13,3 × 2,4 / 70 Shore

271

0663212000

1

O-Ring

O-Ring

272

3201195141

2

Stamm

Stiftschraube

273

3201195142

2

Stamm

Stiftschraube

301

3201195109

1

Zwischenbauteil

Zwischenteil

345

3115345500

1

Verbindungsplatte

ANSCHLUSSPLATTE

MC8S M 12 X 35 -12.9

346

0211196084

2

Schraube

SCHRAUBE

347

0663210062

2

O-Ring

O-Ring

24,2 X 3 / 90 SHORE

350

3115298800

1

Dichtungsring

Dichtungsring

356

3201195191

1

Dichtungssatz

DICHTUNGSSATZ

358

3201195192

1

Dichtungssatz

DICHTUNGSSATZ

360

3201195118

1

Dämpfungskolben

DÄMPFUNGSKOLBEN

370

0686911000

1

Schutzstopfen

SCHUTZSTOPFEN

9,3 / 10,9 × 9

401

3201195002

1

ZYLINDER KOMPL.

ZYLINDER KOMPL.

402

3201195094

1

Zylinder

Zylinder

415

3115116500

4

Stamm

Stiftschraube

416

3115027651

1

FÜHRUNG

LENKUNG

420

3201195116

1

DICHTUNGSHAUS-BAUGRUPPE

DICHTUNGSHAUS KOMPL.

421

-

1

Dichtungsgehäuse

DICHTUNGSHAUS

422

3201195194

2

Dichtungssatz

DICHTUNGSSATZ

423

0663613600

1

O-Ring

O-Ring

59,5 × 3 / 70 Shore

425

3201195099

1

Kolbenführung

KOLBENFÜHRUNG

430

3201195117

1

Kolben

KOLBEN

435

3201195004

1

Kolbenführung

KOLBENFÜHRUNG

440

3201195106

1

DICHTUNGSHAUS-BAUGRUPPE

DICHTUNGSHAUS KOMPL.

441

-

1

Dichtungsgehäuse

DICHTUNGSHAUS

442

3201195195

2

Dichtungssatz

DICHTUNGSSATZ

443

0663210577

1

O-Ring

O-Ring

56 × 3 / 90 Shore

445

3115176500

1

Ventilkolben

Ventilkolben

Links

446

3115207704

1

Ventildeckel

Ventilhebel

- Ja, das stimmt.

447

3115207605

1

Ventildeckel

Ventilhebel

450

0147143803

4

Schraube, Sechskantkopf

Schraube, Sechskant

M 14 × 30 – 8.8 FZB

460

3115324500

1

Dichtungsring

Dichtungsring

56 × 3 / 90 Shore

461

0663210577

1

O-Ring

O-Ring

84,5 X 3 / 90 SHORE

462

0663210053

1

O-Ring

O-Ring

48,5 × 3 / 90 Shore

470

0663613401

1

O-Ring

O-Ring

48,5 × 3 / 90 Shore

471

0663613401

1

O-Ring

O-Ring

39,2 X 3 / 90 SHORE

475

0663213301

1

O-Ring

O-Ring

39,2 X 3 / 90 SHORE

476

0663213301

1

O-Ring

O-Ring

501

3201195003

1

Rückkopf

Rückstückscheibe

M 16 × 80 – 8.8 FZB

505

0147148103

3

Schraube, Sechskantkopf

Schraube, Sechskant

G 1/2"

-

0686925026

26

Stecker

PROPP

G 3/4"

-

0686925027

2

Stecker

PROPP

-

-

1

Optionales Set

OPTIONGRUPPE
