86784436/HC28 Hydraulische Bohrhammer-Dichtungssätze

ANFRAGE

Überblick
ANFRAGE
VERWANDTE PRODUKTE

Eigenschaften

Artikel	Spezifikation
Vollständiger Gerätenamen	Montabert HC28 vollhydraulischer Felsbohrhammer
Gerätee Typ	Hydraulischer Schlag-Felsbohrhammer
Anwendbare Einsatzszenarien	Bolzungs- und Bohr- sowie Sprengarbeiten im Untertagebergwerk; Verankerung von Tagebauschrägen, Gründungsaushubarbeit, Tunnelaushubarbeit, kommunale geotechnische Bauvorhaben, Fundamentarbeiten im Wasserkraftbereich
Gesamtgewicht	103–104 kg
Gesamtlänge (ohne Schaft)	785mm
Nennschlagleistung	6–9,8 kW
Hochfrequenz-Stoßfrequenz	47–55 Hz (ca. 3200 Schläge pro Minute)
Standard-Nennbetriebsöldruck max.	160 bar
S Standard-Bohrdurchmesserbereich	32–64 mm
Kernstrukturelle Konfiguration	Integriertes hochfestes Monoblock-Gehäuse ohne Zugstangen; patentierter inline-Drehmechanismus sowie vordere Führungseinheit aus Edelstahl; modulare Schnellwechsel-Spindelstruktur; vollhydraulisches unabhängiges Schlag- und Dreh-Dualkreis-Design, kompakte Bauweise, geringe Ausfallrate, einfache Demontage und Wartung
Ein Anwendbare Bohrstäbe	R25F, R28F, R32F, R32M, T35M, R38M, T38M; kompatibel mit standardmäßigen Gewindebohrstäben und massiven Bohrstählen
Anpassungsfähigkeit an Gesteinshärte	Geeignet für mittelharte bis harte Gesteinsschichten; Protodyakonov-Gesteinsfestigkeitskoeffizient f = 8–16; stabile Leistung bei Granit, Kalkstein, Sandstein und mittelabrasiven harten Gesteinen
Passende Bohrausrüstung	Mini-Verankerungsgeräte, leichtes Tunnelbohrgeräte (Jumbos), kleine ingenieurtechnische Bohrgeräte, Tunnelausbaugeräte, tragbare hydraulische Bohrgeräte, kleine bergmännische Tunnelbohrgeräte

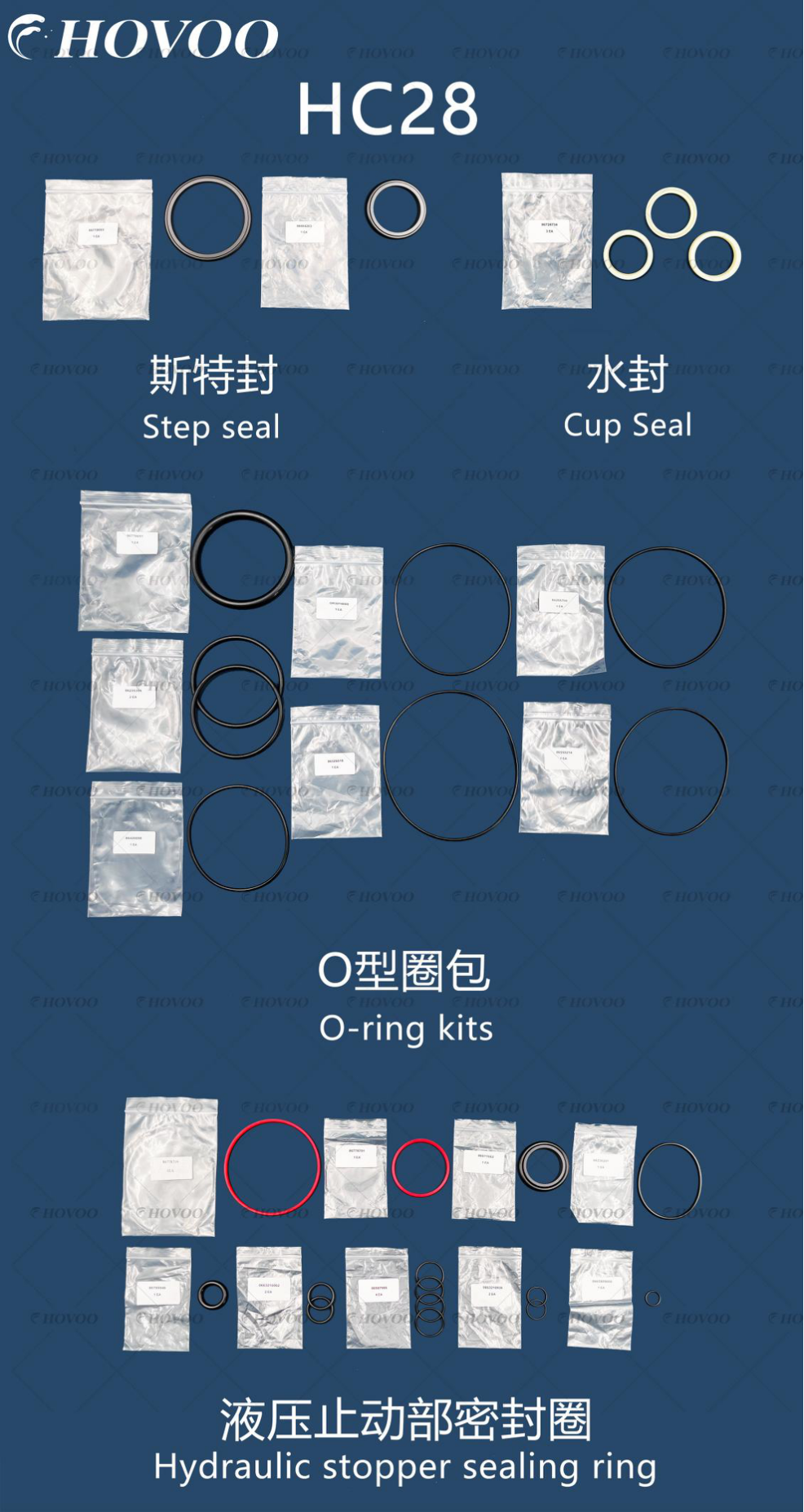

HC28 H hydraulik Seal D rille Kit Komponenten

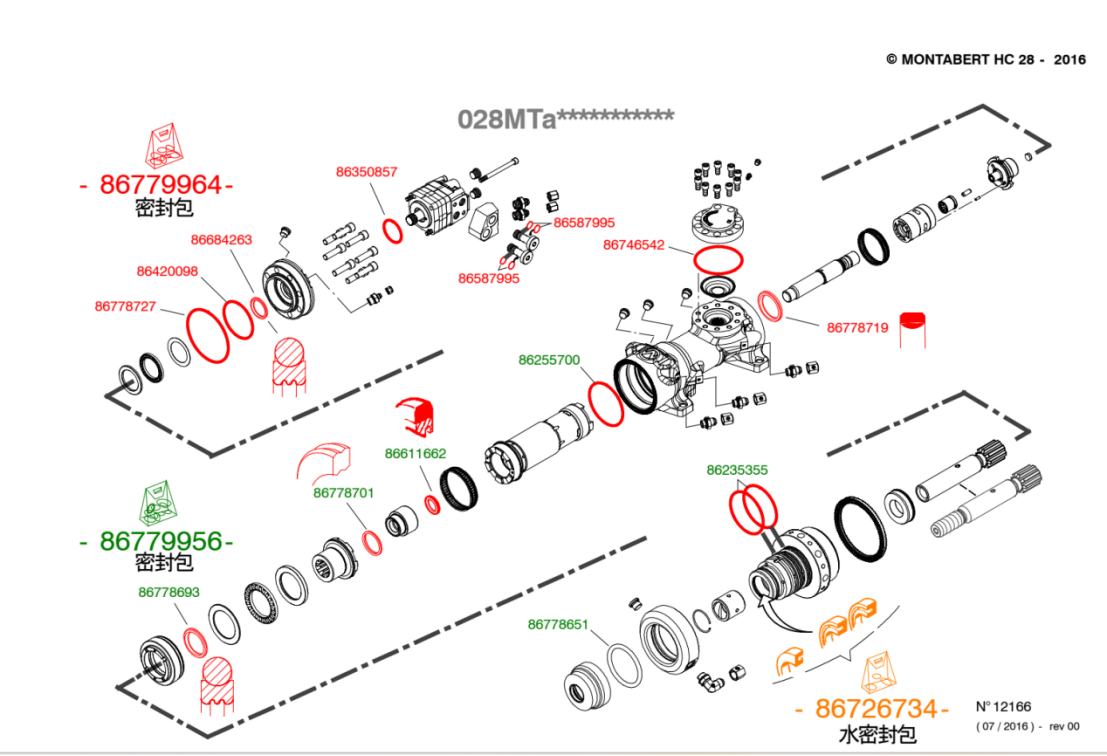

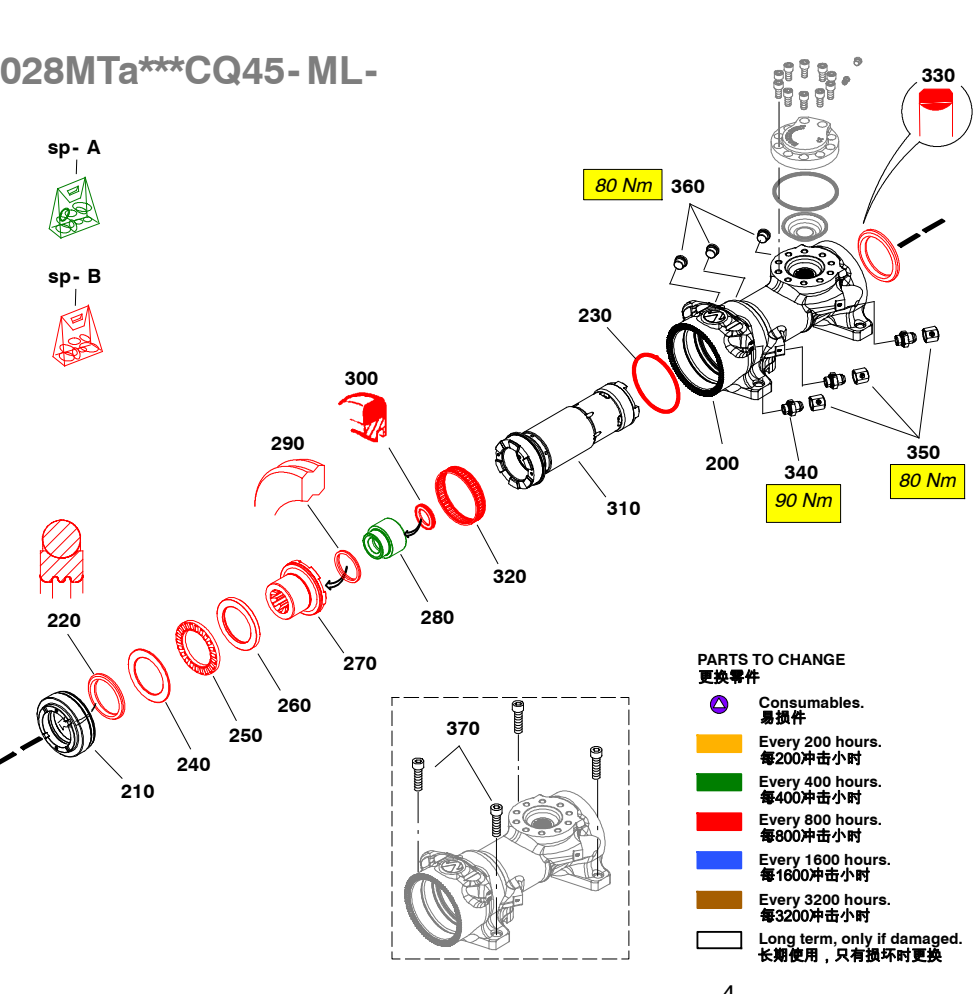

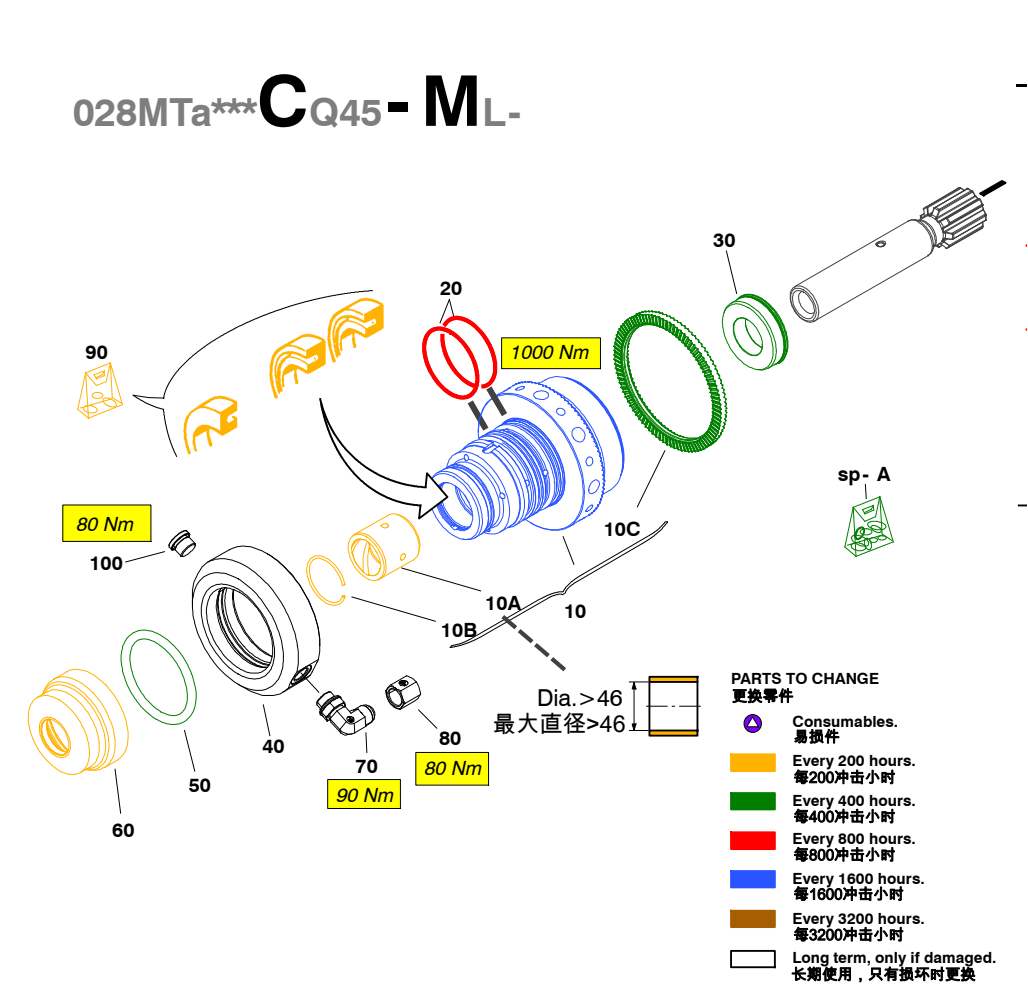

SCHEMATISCHES DIAGRAMM

Zusätzliche Hinweise

Dieses umfassende Ersatzteile-Paket für die Wartung ist perfekt auf den Montabert-HC abgestimmt 28Gesteinsbohrer. Es umfasst alle zentralen Verschleißteile und strukturellen Komponenten, die für die regelmäßige Wartung und eine vollständige Geräteüberholung erforderlich sind.

Index	Anzahl	Teile-Nr.	Beschreibung	Name
10	1	86778503	Spül-Düse inkl.	Spül-Düse (einschließlich darunterliegender Teile)
10A<br>	1	86747979	Ring	Ring
10B	1	86772241	Kippclip	Kippclip
10c	1	86778636	Verpackung	Kunststoffring
20	2	86235355	O-Ring	O-Ring
30	1	86778560	Haltesockel	Schafthaltesockel
40	1	86778545	Spülring	Spülring
50	1	86778651	Kippclip	Kippclip
60	1	86778644	Schafschutz	Staubabdeckung
70	1	86331766	Adapter	Adapter
80	1	86263233	Stecker	Stecker
90	1	86726734	Dichtungssatz	Wasserdichtungskit
100	1	86392669	Stecker	Stecker
200	1	86778446	Carter	Gehäuse
210	1	86778511	Abdeckung	Abdeckung
220	1	86778693	Seal	Seal
230	1	86255700	O-Ring	O-Ring
240	1	86778586	Ring	Ring
250	1	86778594	Antriebskomponente	Nadelrolle
260	1	86778578	Ring	Ring
270	1	86778529	Verzahnmutter	Verzahnter Schafthülsen
280	1	86778537	Schafthalt	Schafthalt
290	1	86778701	Seal	Seal
300	1	86611662	Seal	Seal
310	1	86778453	Zylinder	Zylinder
320	1	86729332	Antriebskomponente	Nadelrolle
330	1	86778719	Seal	Seal
340	3	86270618	Adapter	Adapter
350	3	86263233	Stecker	Stecker
360	3	86392669	Stecker	Stecker
370	4	86492048	Schraube	Schraube
380	1	86778479	Abdeckung	Abdeckung
390	1	86753852	Membrankit inkl.	Stickstoff-Diaphragm-Kit (einschließlich der nachfolgenden Teile)
390A	1	86600632	Ventil	Ventil
390B	1	86580966	Gewindestopfen	Gewindestopfen
400	10	86746575	UNF-1/2"-Spezialschraube	UNF-1/2"-Spezialbolzen
410	1	86746542	O-Ring	O-Ring
420	1	86221595	Antriebskomponente	Nadelrolle
430	1	86715489	Oberer Zylinder	Oberer Zylinder
440	1	86624160	Pin	Pin
450	1	86778461	Schlagkolben	Schlagkolben
460	1	86715422	Vertriebspartner	Verteilerventil
470	1	86715448	Druckstange	Druckstange
480	1	86778495	Kolbendeckel	Kolbendeckel
490	1	86778487	Abdeckung	Abdeckung
500	1	86420098	O-Ring	O-Ring
510	1	86778727	O-Ring	O-Ring
520	1	86668860	Rollerdruck	Rollerdruckscheibe
530	1	86668886	Ring	Ring
540	1	86712403	Ring	Ring
550	1	86684263	Seal	Seal
560	1	86350857	O-Ring	O-Ring
570	8	95687497	UNF5/8"-Innensechskantschraube	UNF 5/8"-Innensechskant-Hohlkopfschraube
580	1	86778628	Stecker	Stecker
590	1	86270881	Adapter	Adapter
600	1	86233574	Stecker	Stecker
610	1	86392669	Stecker	Stecker
700	1	86718004	Hydraulikmotor	Hydraulikmotor
710	4	96709274	M10-Innensechskantschraube	M10-Innensechskant-Hohlkopfschraube
720	1	86778602	Flansch	Flansch
730	2	86778610	Gewindespindel	Gewindewelle
740	4	86587995	O-Ring	O-Ring
750	2	86392669	Stecker	Stecker
760	2	86266301	Adapter	Adapter
770	2	86247723	Stecker	Stecker
800	1	86778677	Spannhals (R32 Innengewinde)	Spannhals (R32 Innengewinde)
Ein	1	86779295	Regelungsanzeigekit	Regelungsanzeigekit
sp-A	1	86779956	Dichtungspaket inklusive	Dichtungskit (alle gekennzeichneten Teile)
sp-B	1	86779964	Dichtungspaket inklusive	Dichtungskit (alle gekennzeichneten Teile)

Alle Ersatzteile werden streng nach den Originalspezifikationen hergestellt, wodurch eine professionelle Komplettwartung, Generalüberholung und ein langfristig stabiler Betrieb des HC2 ermöglicht wird 8Gesteinsbohrgerät.
