Junta de perforadora de roca anticorrosiva: Duradera en condiciones adversas

La falla del sello en una perforadora de roca que opera en un entorno agresivo rara vez comienza con corrosión visible en la superficie del elastómero. Comienza con hinchazón. El compuesto del sello absorbe líquido o vapor del entorno —agua ácida de mina, fluido de corte emulsionado, aceite hidráulico contaminado por intrusión de agua— y el elastómero se expande más allá del juego previsto en la ranura de diseño. La geometría del labio se distorsiona. La presión de contacto contra la pared del agujero cambia desde la fuerza de sellado diseñada a una carga puntual impredecible. En cuestión de cientos de horas de funcionamiento, el sello que parecía estar en perfectas condiciones durante la inspección visual comienza a permitir fugas.

El diseño de sellado anticorrosivo aborda ese mecanismo inicial de hinchazón, no el modo de fallo secundario. La elección de un compuesto elastomérico con baja absorción de fluidos en el entorno específico —ya sea agua subterránea salina en una mina costera, drenaje ácido sulfúrico en una operación de cobre o agua de lavado de alto pH en un proyecto de túnel de cemento— determina si el sello dura 200 horas o 600 horas entre reemplazos. La geometría y la instalación son secundarias frente a la selección del compuesto.

La química detrás de la resistencia a la corrosión en elastómeros

El caucho nitrílico (NBR) es el elastómero más utilizado en sellos hidráulicos debido a su buena resistencia a los aceites minerales y a la mayoría de los fluidos hidráulicos. Su debilidad radica en que los dobles enlaces carbono-carbono insaturados de la cadena principal de butadieno son vulnerables al ataque del ozono, de temperaturas elevadas y de ciertas especies químicas. En un entorno minero con temperaturas inferiores a 60 °C y aceite hidráulico limpio, el NBR funciona adecuadamente. Sin embargo, si se introduce infiltración de agua ácida, una temperatura ambiente elevada o un fluido hidráulico sintético que contenga aditivos basados en ésteres, la vida útil del NBR se reduce drásticamente.

HNBR —caucho de nitrilo hidrogenado— añade átomos de hidrógeno a lo largo de esos enlaces insaturados de la cadena principal durante la síntesis, sustituyendo los reactivos enlaces dobles por enlaces simples estables. Los grupos nitrilo, que confieren resistencia al aceite, se conservan; mientras tanto, la vulnerabilidad al ozono y al calor se reduce drásticamente. El HNBR mantiene propiedades elásticas útiles hasta temperaturas sostenidas de 150 °C y resiste el ataque de fluidos de perforación, aceites emulsionados y agua salina, que degradarían el NBR estándar en cuestión de semanas. Comercializado por primera vez en 1984, se ha convertido en la opción predeterminada para juntas dinámicas en entornos severos dentro de los sistemas hidráulicos.

El PTFE adopta un enfoque completamente distinto. Su estructura principal de carbono-flúor —con el enlace más fuerte de la química orgánica— es inerte frente a prácticamente todos los productos químicos encontrados en la minería y la construcción. No se hincha en ácidos, bases, disolventes ni agua salina. La limitación es mecánica: el PTFE es un polímero rígido con baja elasticidad y requiere un elemento de carga por resorte o un refuerzo para mantener el contacto de sellado a medida que se desgasta. En circuitos de sellado estático, asientos de juntas tóricas en bloques de válvulas y interfaces estáticas de cajas de lavado, los componentes de PTFE superan ampliamente en duración a las alternativas elastoméricas en entornos químicamente agresivos.

Categorías de condiciones severas y materiales de sellado correspondientes

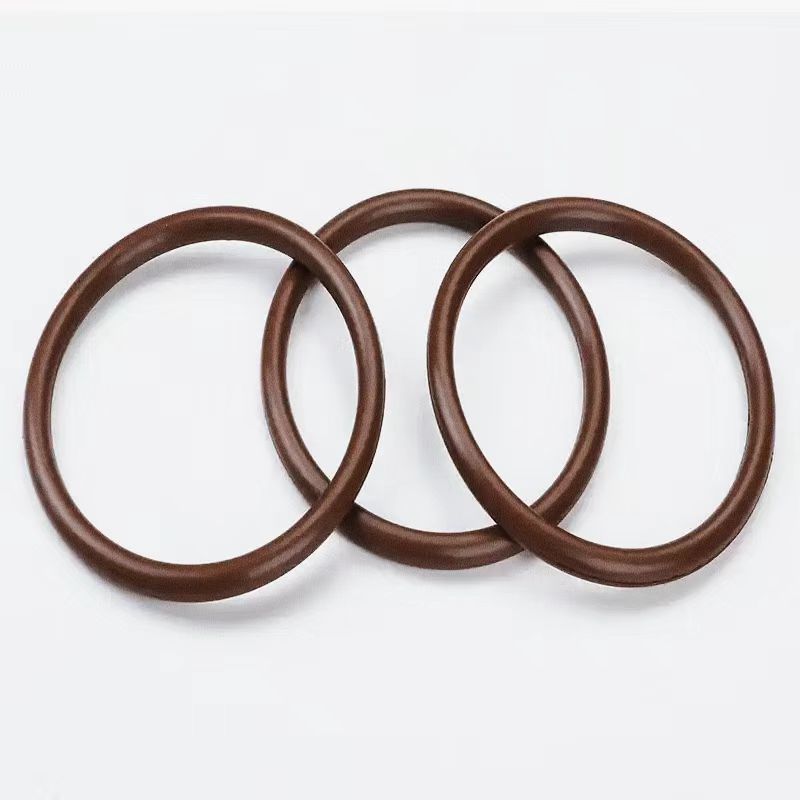

La elección del material de la junta para los circuitos estáticos —por ejemplo, las juntas tóricas en el bloque de válvulas, las juntas de los puertos del acumulador y las juntas de entrada del agua de lavado— suele determinar en mayor medida el intervalo general de mantenimiento que la junta dinámica de percusión. Las juntas estáticas expuestas al agresivo agua de lavado permanecen inactivas entre los ciclos de perforación, sumergidas en la química que transporte el circuito de lavado. Una junta tórica de NBR en un circuito de agua de túnel de alto pH puede fallar por deformación por compresión en menos de 100 horas desde su primera humectación, incluso si la perforadora solo ha funcionado 20 horas de percusión durante ese período.

Reconocer los modos de fallo en entornos agresivos antes de que se agraven

Tres patrones indican un ataque ambiental sobre las juntas, en lugar de un desgaste cíclico normal. Primero, degradación asimétrica de la cara de la junta: el desgaste normal produce una erosión uniforme de la superficie de contacto a lo largo de la circunferencia del labio. La hinchazón química distorsiona la geometría del labio de forma asimétrica, generando un patrón de desgaste que sigue la dirección de la hinchazón máxima. Segundo, cambio inusual de color en el aceite hidráulico devuelto: un tono verdoso o lechoso en el circuito de retorno hidráulico indica la emulsificación del agua, frecuentemente causada por una junta del caja de purga comprometida, que permite la entrada de agua en el circuito de percusión. Tercero, formación de gel: algunas secuencias de ataque químico provocan que fragmentos de elastómero se disuelvan parcialmente en el fluido hidráulico, produciendo una contaminación de tipo gel que obstruye los elementos filtrantes más rápidamente de lo normal y puede rayar los ajustes de precisión en el bloque de válvulas.

Cualquiera de estos signos justifica una inspección completa del kit de sellos antes del próximo intervalo programado de servicio, no durante dicho intervalo. Hacer funcionar un sello químicamente degradado hasta el punto programado de reemplazo permite que la falla se propague a la superficie del cilindro, lo que amplía el alcance de la reparación desde un simple cambio del kit de sellos hasta un rectificado del cilindro o un reemplazo de la carcasa.

Kits de sellos anticorrosivos HOVOO para aplicaciones mineras y de túneles

HOVOO suministra kits de juntas para perforadoras de roca con opciones de compuestos de HNBR y PTFE, diseñados para los principales modelos de barrenadores utilizados en aplicaciones en entornos agresivos. El kit estándar de poliuretano (PU) es adecuado para la mayoría de las operaciones con agua limpia a temperatura ambiente en climas templados. Se recomiendan los kits de HNBR para operaciones en las que la temperatura ambiental en la cara de perforación supera sostenidamente los 40 °C, cuando el agua subterránea ácida se utiliza como medio de lavado o cuando el aceite hidráulico alcanza temperaturas superiores a 80 °C en el circuito de retorno. Los kits de respaldo de PTFE para circuitos estáticos están disponibles por separado para instalaciones en proyectos de túneles alcalinos o en operaciones costeras con infiltración de agua salina.

Especificar un compuesto inadecuado en un entorno agresivo conocido y sustituir posteriormente el kit de juntas con una frecuencia doble resulta más costoso que pedir directamente el compuesto correcto. Las referencias específicas de HOVOO por modelo, incluida la designación del compuesto para cada aplicación de barrenador, figuran en hovooseal.com.
