Taladro hidráulico para roca de alta resistencia: alto impacto y eficiencia para proyectos mineros y de túneles

La mayoría de los responsables de obra se centran en la frecuencia de golpes al comparar perforadoras hidráulicas para roca. Ese valor es fácil de leer en una hoja de especificaciones técnicas. Sin embargo, lo que realmente determina si alcanza su objetivo de metros por turno es la energía de impacto, y ambas cifras actúan en sentido opuesto de maneras que sorprenden a los equipos de compras.

Un pistón corto genera una mayor energía de impacto por golpe, mientras que un pistón más largo opera a mayor frecuencia. En aplicaciones mineras de alta exigencia — frentes de granito con resistencia superior a 200 MPa, secciones transversales de túneles donde un fallo de disparo supone la pérdida de medio turno — equivocarse al establecer ese equilibrio resulta costoso. En este artículo se analizan los factores verdaderamente relevantes al especificar una perforadora hidráulica de alta resistencia para trabajos mineros o de tunelación.

La energía de impacto, no la frecuencia, determina la velocidad de penetración en roca dura

La investigación sobre perforadoras de rotación por percusión confirma que la presión de avance y la presión de percusión son los principales factores que afectan la velocidad de perforación; y, lo que es crucial, una presión de percusión más elevada no siempre es mejor. Al superar la presión de impacto de avance el umbral óptimo, se reduce la relación velocidad/energía: se consume mayor caudal hidráulico para perforar la misma cantidad de metros.

Una barrenadora hidráulica de 20 kW que opera en roca con una resistencia a la compresión de 80–120 MPa puede alcanzar 2 m/min en condiciones adecuadamente ajustadas. Si se somete la misma unidad a granito con una resistencia a la compresión de 250 MPa sin ajustar la fuerza de avance ni la velocidad de rotación, dicha cifra disminuye rápidamente. La barra de perforación comienza a flexionarse, la corona salta y la energía que debería fracturar la roca se disipa como calor y vibración en el acero.

Los modelos de alta resistencia de la clase de potencia de 18–25 kW están diseñados específicamente para rocas duras: mayor desplazamiento del pistón, mayor presión de trabajo (típicamente de 160–220 bares) y geometría de estabilizadores que mantiene un contacto constante entre el vástago y el pistón golpe tras golpe.

Comparación de rendimiento: perforadoras rocosas ligeras, medias y pesadas

Nota: Las perforadoras de servicio pesado operan a una frecuencia de golpes más baja que las unidades más ligeras. Esto no es una limitación, sino un compromiso de diseño que aumenta la energía individual de cada golpe y mejora la transmisión de la onda de esfuerzo en formaciones duras.

Menos piezas móviles, mayor duración en horas de percusión

El tiempo de inactividad entre intervalos programados de mantenimiento es el indicador que distingue los equipos que lucen bien en una demostración de los que realmente funcionan en una mina. Los módulos de percusión construidos alrededor de dos piezas móviles —el pistón y la camisa distribuidora—, mantenidas separadas del cuerpo de la perforadora, reducen el número de interfaces de desgaste que podrían fallar de forma imprevista. Esa arquitectura no es nueva, pero las minas que la han adoptado informan reducciones significativas en las paradas no planificadas.

Los operadores que buscan alcanzar 500 horas de percusión entre servicios mayores deben controlar más que simples cambios de aceite. Formaciones rocosas inusuales y terrenos fisurados obligan a la perforadora a trabajar con mayor esfuerzo a presiones fuera de los valores nominales, acelerando el desgaste de las fundas guía y los rodamientos. Ajustar la velocidad de rotación y el par en función de las condiciones reales del frente —y no según un conjunto fijo de parámetros— es una práctica estándar en instalaciones bien gestionadas.

Integridad de los sellos a 200 bares: donde las fugas reducen la productividad

Un único fallo de un sello hidráulico en la cámara de percusión no solo provoca una fuga; también altera el diferencial de presión que impulsa el movimiento del pistón, lo que reduce la energía de impacto y hace que cada metro perforado sea más lento y menos predecible. A una presión de funcionamiento de 160–220 bares, los kits de sellos calificados para temperaturas sostenidas superiores a 90 °C y cargas dinámicas cíclicas no son opcionales: son lo que mantiene constante la energía de percusión durante un turno de 12 horas.

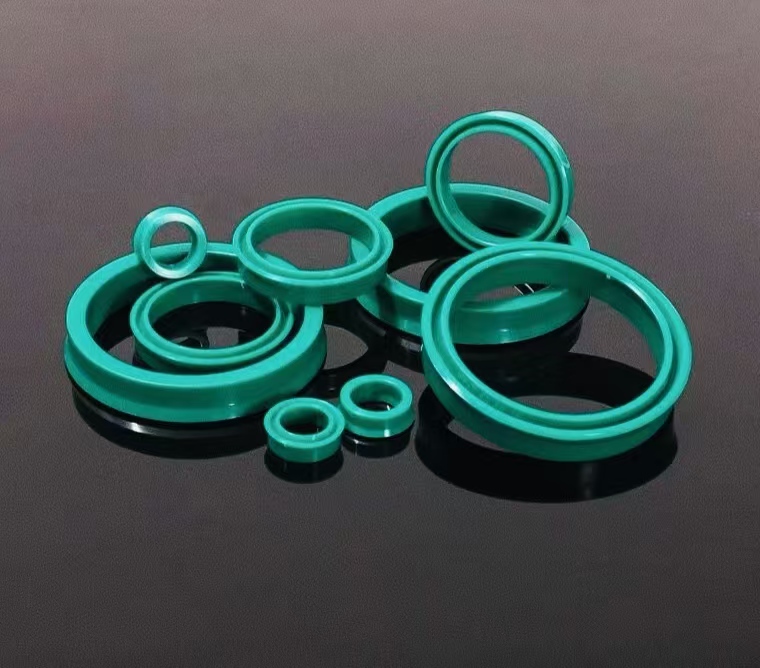

Los sellos de compuesto de PU soportan bien las cargas cíclicas en condiciones mineras estándar. El HNBR ofrece un mejor rendimiento donde son frecuentes los picos de temperatura del fluido. La especificación adecuada depende del modelo de perforadora, del aceite hidráulico utilizado y de la temperatura ambiente en el frente de trabajo. HOVOO suministra kits de sellos para perforadoras de roca fabricados según las normas dimensionales de los fabricantes originales (OEM) y sometidos a pruebas bajo carga hidráulica cíclica; las referencias específicas por modelo se enumeran en hovooseal.com. Elegir un sello inadecuado en una unidad de servicio pesado convierte un problema de cambio de aceite en un problema de percusión.

Ajuste de la perforadora al frente de trabajo: construcción de túneles frente a minería a cielo abierto

Los trabajos en túneles y la perforación en bancos a cielo abierto someten al mismo tipo de perforadora a esfuerzos diferentes. En un túnel, la máquina opera en un frente confinado —a menudo inferior a 5 m × 5 m— donde se acumula calor, los gases de escape se concentran y las barras de perforación, de hasta 6 metros de longitud, deben mantener el alineamiento del taladro con una precisión de fracciones de grado. Una desviación del 2 % en 4 metros genera sobraperforación, lo que incrementa directamente los costes de proyección de hormigón proyectado (shotcrete). El diseño compacto de la perforadora y el sistema integrado de limpieza (con agua o aire, según la disponibilidad de agua en la obra) pasan de ser características deseables a requisitos obligatorios.

Las aplicaciones de perforación profunda en superficie toleran una mayor huella en planta, pero exigen mayores profundidades de taladro —en ocasiones superiores a 36 metros en un solo paso—. A esa profundidad, la geometría de las barras de perforación resulta crítica: las barras T51 y GT60 transmiten la energía con menores pérdidas que perfiles de rosca más ligeros, y el estabilizador marca la diferencia entre un taladro recto y una desviación que complica la siguiente ronda de voladuras.

Seleccione según el peso del vehículo portador (clase de 20–35 t para la mayoría de las unidades de alta exigencia), el caudal y la presión hidráulicos disponibles en el vehículo portador, el diámetro objetivo del taladro y la dureza de la formación. Un taladro con potencia insuficiente para la roca desgasta innecesariamente los consumibles. Por otro lado, uno con potencia excesiva para el vehículo portador nunca alcanzará, de todas formas, su energía de impacto nominal.
