Perforadora hidráulica de alta frecuencia: velocidad de perforación elevada, mejora significativa de la eficiencia del proyecto

Sesenta hercios suena rápido. En una perforadora hidráulica de roca, significa que el pistón de impacto completa un ciclo completo de avance y retorno 60 veces por segundo; pero si esos 60 ciclos transfieren efectivamente energía útil a la cara de la roca es una cuestión completamente distinta. El factor limitante no es la masa del pistón ni la presión hidráulica, sino la capacidad de la válvula de corredera para cambiar de dirección con suficiente rapidez como para seguir el movimiento del pistón sin que ambos mecanismos se desfasen.

Cuando la válvula de corredera conmuta prematuramente —antes de que el pistón haya completado su recorrido diseñado completo—, el pistón experimenta un impacto secundario contra la parte posterior del cilindro, en lugar de golpear limpiamente el vástago. Ese fenómeno de aceite atrapado disipa energía en forma de calor y vibración, en vez de trabajo útil de percusión. La perforadora funciona a 60 Hz, pero entrega energía de impacto equivalente a algo más cercano a 45 Hz. Por lo tanto, el diseño de alta frecuencia no se trata simplemente de hacer funcionar el pistón a mayor velocidad, sino de mantener el acoplamiento pistón–válvula de corredera en fase a frecuencias elevadas, de modo que cada ciclo se convierta efectivamente en perforación.

El acoplamiento pistón–válvula de corredera: ¿qué determina el límite de frecuencia?

Todo sistema hidráulico de percusión comparte la misma limitación fundamental: las cámaras delantera y trasera del pistón de impacto alternan entre presión alta y presión de la línea de retorno a una frecuencia controlada por la válvula deslizante. La propia válvula deslizante se mueve hidráulicamente: un canal piloto presurizado por la posición del pistón desencadena la inversión. Si el canal piloto se presuriza demasiado pronto (el avance es excesivo), el pistón invierte su dirección antes de alcanzar el punto de impacto previsto en el diseño. Si ocurre demasiado tarde, el pistón sobrepasa dicho punto, comprimiendo el aceite en la cámara delantera y generando un impacto secundario que disipa energía.

La investigación que utiliza la medición láser de la velocidad del pistón a 60 Hz confirma que la cantidad de avance —es decir, cuán temprano comienza la cámara de señal de retorno a presurizarse antes de que el pistón alcance el final de su carrera— y la presión de precarga de gas del acumulador de alta presión determinan conjuntamente si el sistema de impacto permanece en un movimiento estable de período uno o deriva hacia el caos de período dos. La presión óptima de precarga del acumulador de alta presión para diseños de alta frecuencia con válvula de camisa se encuentra en el rango de 80–90 bar. Por debajo de este rango, el acumulador no puede amortiguar la demanda instantánea de caudal. Por encima de él, la membrana experimenta una fatiga acelerada debido a los ciclos de sobrecarga.

Pistón corto frente a pistón largo a alta frecuencia

Dos geometrías de pistón dominan los diseños de alta frecuencia y conllevan distintos compromisos. Los pistones cortos generan una mayor energía de impacto pico por golpe —con un promedio medido de 346 J en pruebas controladas de ondas de tensión a presión de trabajo equivalente— y alcanzan una mayor eficiencia de utilización de la energía (aproximadamente el 57 % de la entrada hidráulica). Los pistones largos operan a mayor frecuencia (promedio máximo de 62 Hz en la misma serie de ensayos), pero entregan menor energía pico por golpe, con una forma de pulso de onda más adecuada para el contacto sostenido con la roca en perforaciones profundas, donde la amortiguación de la sarta de varillas reduce la energía efectiva en la broca.

La implicación práctica: los diseños de pistón corto y alta frecuencia son adecuados para perforaciones en bancos superficiales y en frentes de túneles, donde la profundidad del taladro es moderada y la energía por golpe determina la velocidad de penetración. Los diseños de pistón largo, aunque ofrecen menor energía por golpe, mantienen una entrega de energía más constante a lo largo de trenes de varillas de hasta 30 metros, donde la atenuación de la onda de tensión resulta más relevante que la fuerza máxima. Ajustar la geometría del pistón a la aplicación concreta constituye el paso de selección que la mayoría de los equipos de adquisiciones omiten.

Alta frecuencia frente a frecuencia estándar: comparación operativa

La ventaja de la tasa de penetración es real, pero está limitada. Por debajo de 60 MPa, las brocas de frecuencia estándar ya penetran con suficiente rapidez como para que la ganancia de alta frecuencia desaparezca debido a efectos de techo: la eliminación de recortes, y no la energía de impacto, se convierte en la limitación. Por encima de 250 MPa, ninguno de los dos diseños penetra de forma eficiente; la vida útil del carburo de la corona es el cuello de botella. La ventana de 80–180 MPa es donde el equipo de alta frecuencia justifica su prima de costo.

El sistema de doble amortiguación: mantener el contacto entre la corona y la roca entre golpe y golpe

Los diseños de alta frecuencia que funcionan a 60 Hz tienen 16,7 milisegundos entre golpes. En ese intervalo, la broca debe mantener el contacto con la superficie rocosa; si la broca se levanta entre impactos, el siguiente golpe alcanza aire en lugar de roca y la energía de percusión se irradia de vuelta hacia el cuerpo del perforador. El sistema de amortiguación doble resuelve precisamente este problema. Utiliza un pistón amortiguador y un acumulador para mantener la herramienta de perforación contra la cara rocosa durante la carrera de retorno, conservando así la presión de contacto entre impactos. Las investigaciones sobre las combinaciones de caudal de amortiguación y fuerza de avance revelaron que se lograba la potencia de impacto máxima, superior a 400 J, con un caudal de amortiguación en el rango de 8–9 L/min y una fuerza de avance de 15–20 kN. Fuera de ese rango, la energía de impacto descendía por debajo de los 250 J en algunas combinaciones.

El Sandvik RD930 especifica el acumulador del estabilizador a 40 bar, con una presión ajustable del estabilizador entre 60 y 110 bar; esos no son rangos arbitrarios. Representan el margen operativo en el que el adaptador de vástago permanece en la posición óptima contra el pistón durante todo el ciclo de frecuencia. Perforar fuera de esos límites no solo reduce la eficiencia, sino que también desplaza el desgaste hacia la manga guía y la cara del vástago, en lugar de distribuirlo uniformemente sobre la superficie de contacto.

Recálculo del intervalo de mantenimiento de los sellos para unidades de alta frecuencia

Un perforador de percusión que opera a 60 Hz acumula 216 000 ciclos de pistón por hora de funcionamiento, aproximadamente un tercio más que un equipo de 45 Hz en el mismo número de horas de percusión. El intervalo estándar de inspección de sellos cada 500 horas, aplicable a equipos de frecuencia media, fue establecido para tasas de ciclos más bajas. Operar un perforador de percusión de alta frecuencia durante 500 horas antes de la primera inspección de los sellos de percusión implica 108 millones de ciclos adicionales de pistón en comparación con el mismo intervalo en un equipo de 45 Hz. En entornos con roca abrasiva o temperaturas elevadas del aceite, un umbral más razonable para la primera inspección es de 350 a 400 horas.

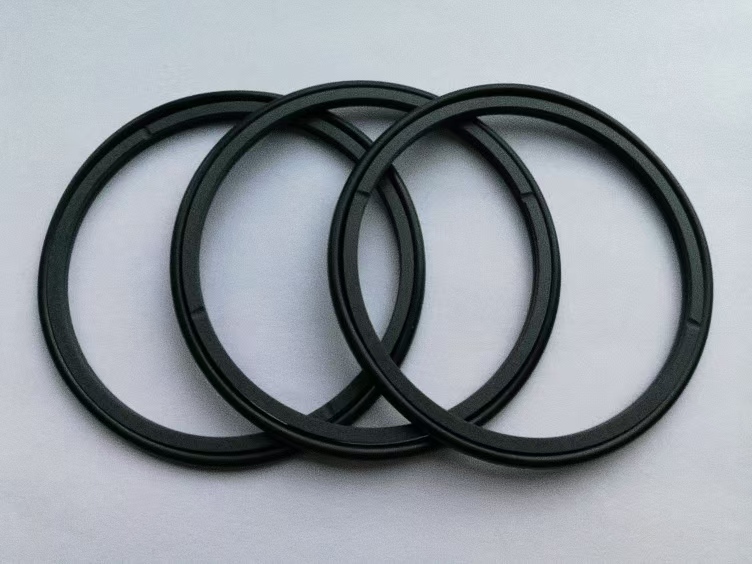

HOVOO suministra kits de sellos para perforadores de percusión de alta frecuencia, incluidas las series Sandvik RD, los modelos de alta frecuencia Epiroc COP y los perforadores de percusión de alta frecuencia fabricados en China, con compuestos de HNBR para aplicaciones mineras calurosas en las que la temperatura de retorno del aceite supera los 80 °C. Referencias de modelos en hovooseal.com.
