Juegos de juntas para rompedor hidráulico HB20G

Consulta

Descripción general
Consulta
Productos relacionados

Características

ARTÍCULO	Especificación
Diámetro del Punzón	135 mm (rango de adaptación: 131–150 mm)
Longitud de la cinceladora	1100 mm (longitud efectiva: 1070 mm)
Peso de la cinceladora	5 kg (sin conector) / 98 kg (con conector)
Peso del cuerpo (incluida la cinceladora)	≤ 1850 kg (montaje lateral: 1653 kg / montaje superior: 1847 kg)
Presión de funcionamiento nominal	16–18 MPa (160–180 bar)
Presión de funcionamiento	16–18 MPa (2320–2610 PSI)
Flujo de aceite	130–150 L/min (recomendación habitual: 135–145 L/min)
I frecuencia de impacto	300–500 ppm (recomendación operativa: 350–420 ppm)
Diámetro interior de la manguera (SALIDA/ENTRADA)	19 mm (3/4 pulgada)
Rango de portadores	8-23 toneladas (principalmente)

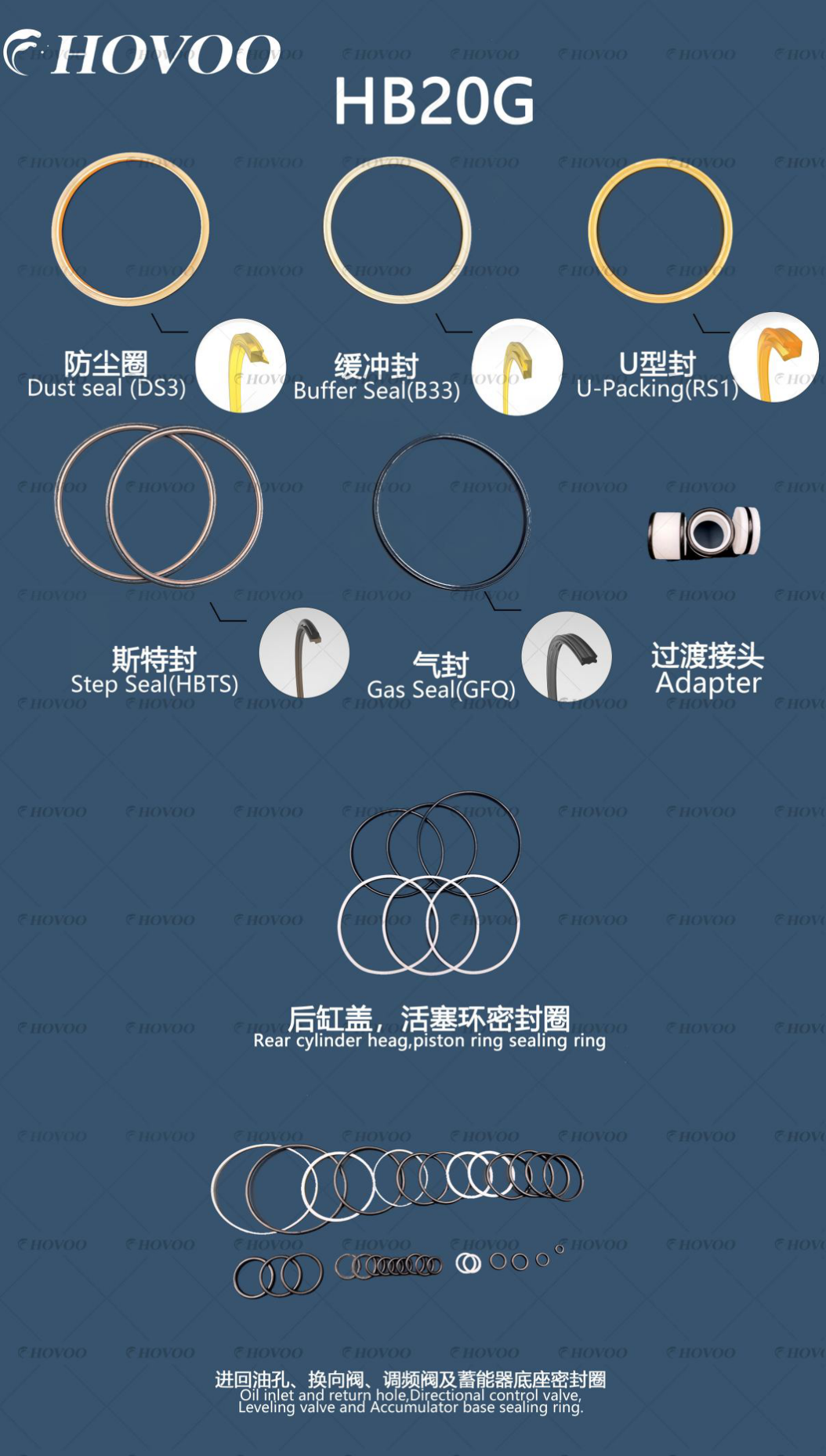

H B 20g Componentes del kit de juntas para martillo hidráulico

Notas adicionales

Este modelo es adecuado únicamente para excavadoras de 18-23 toneladas. Su uso en excavadoras fuera de este rango de tonelaje provocará una fuerza de impacto insuficiente, desgaste anormal de las juntas y de los bloques cilíndricos, e incluso fallos del sistema hidráulico.
La presión de trabajo nominal es de 16-18 MPa, y queda estrictamente prohibido que la presión de trabajo real supere los 18 MPa; el caudal de aceite debe controlarse dentro de un rango de 130-150 L/min. La sobrepresión o el caudal excesivo acelerarán el envejecimiento y la fisuración de las juntas, mientras que un caudal excesivamente bajo reducirá la eficiencia de impacto y provocará fricción en seco de las juntas.
La presión de carga de nitrógeno del acumulador debe seguir estrictamente la norma de 8-10 kgf/cm². Una sobrecarga causará daños al acumulador y daños por impacto en las juntas, mientras que una presión insuficiente dará lugar a un golpe débil del rompedor y a mayores pérdidas por fricción reciproca de las juntas.
El kit de juntas está fabricado con material compuesto de PU/NBR/FKM, adecuado para escenarios de operación de frenado medio y pesado con altas temperaturas y mucho polvo. Tras la operación a alta temperatura, el equipo debe enfriarse antes de apagarse para evitar la deformación de las juntas debido a la dilatación y contracción térmicas.
Inspeccione el estado de las juntas cada 600-1000 horas de funcionamiento. Si se detecta filtración de aceite en el bloque del cilindro, desgaste de la junta anti-polvo o abombamiento de la junta amortiguadora, sustituya inmediatamente el kit completo de juntas para evitar que impurezas penetren en el bloque del cilindro y provoquen el atascamiento del pistón y la cinceladora.
Asegúrese de que el juego de montaje sea uniforme en todas las juntas durante la instalación, aplique grasa especial para juntas hidráulicas y evite golpear con fuerza las piezas de las juntas para prevenir su deformación y dañar los bordes labiales, lo que afectaría el efecto de estanqueidad.
